Ракельний пристрій для машин трафаретного друку

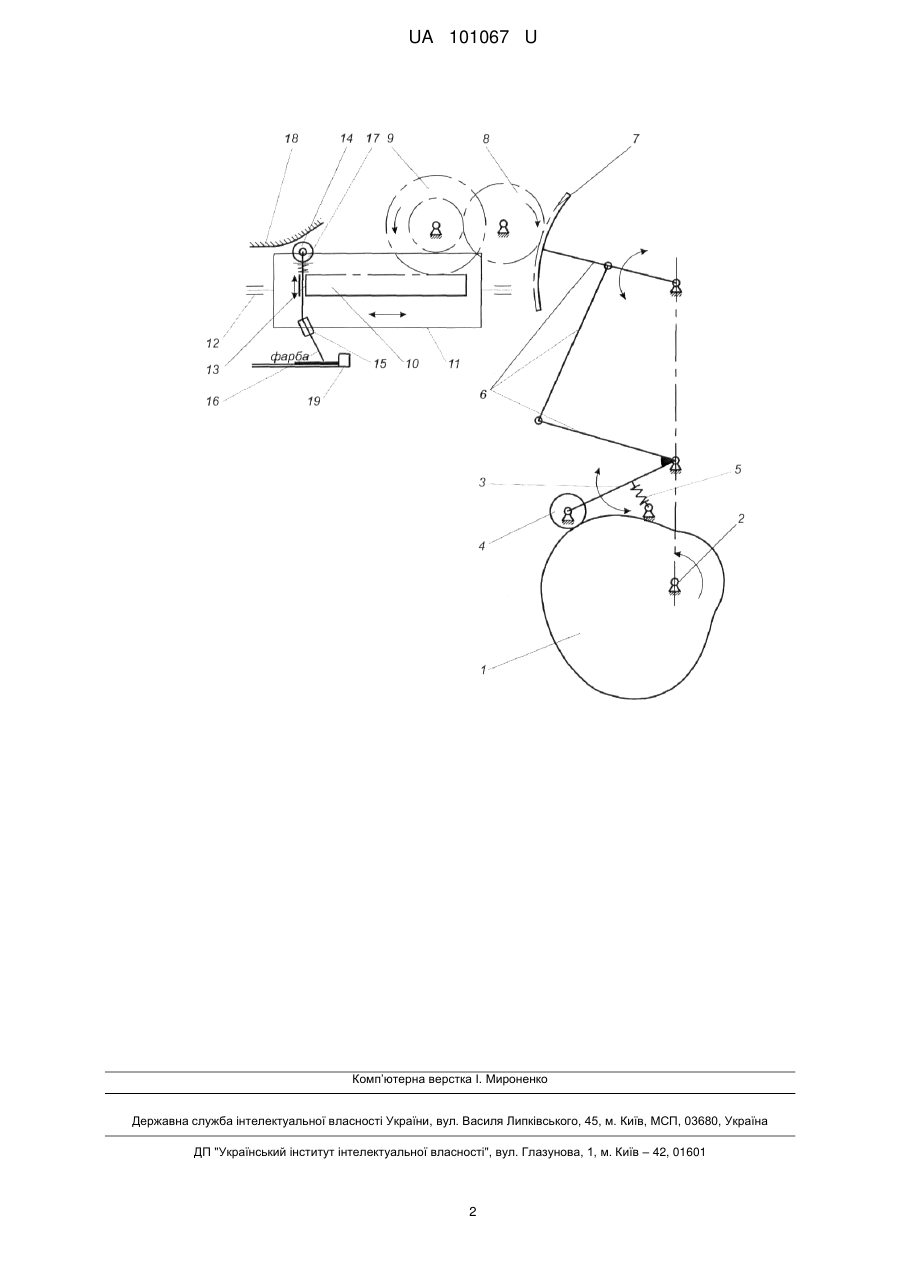

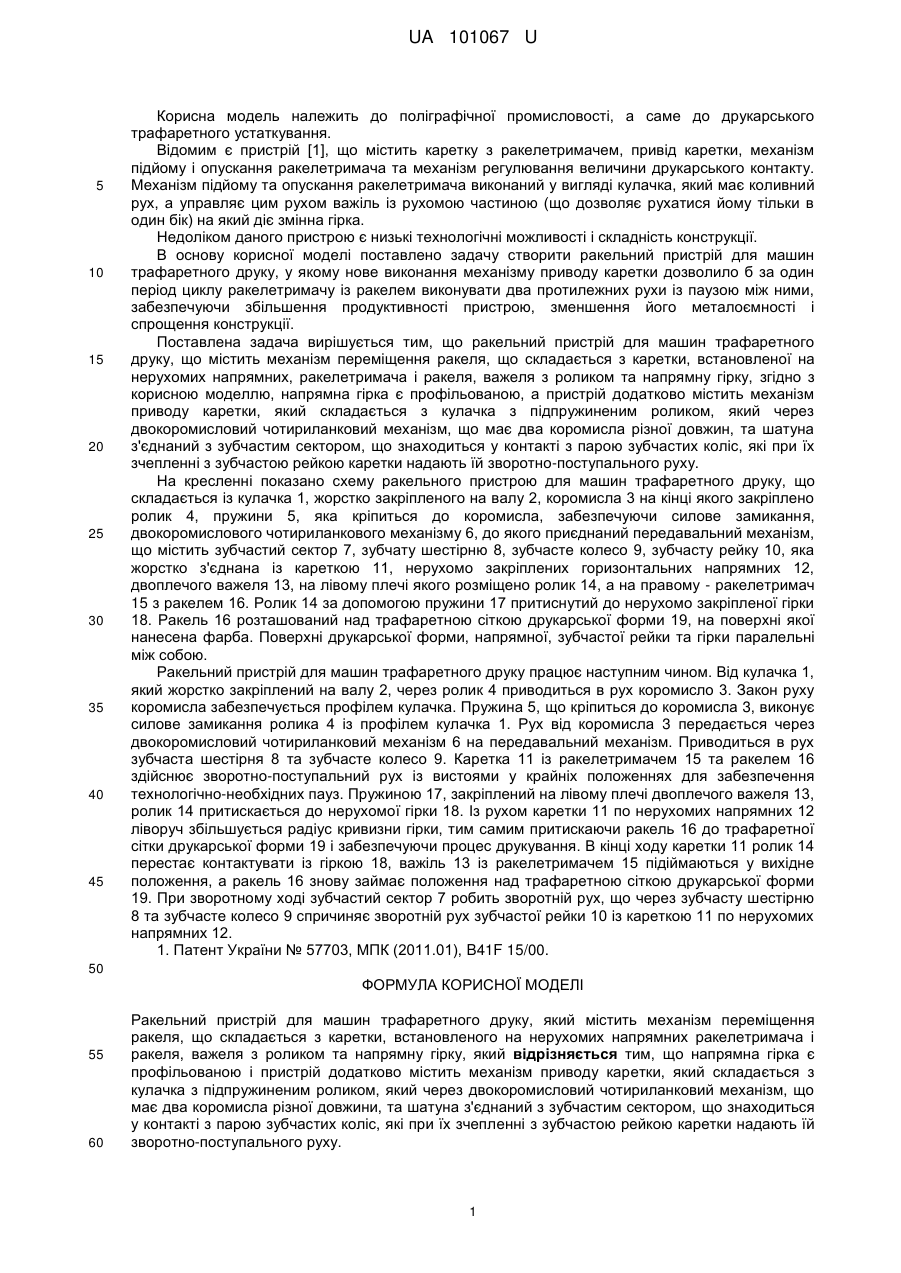

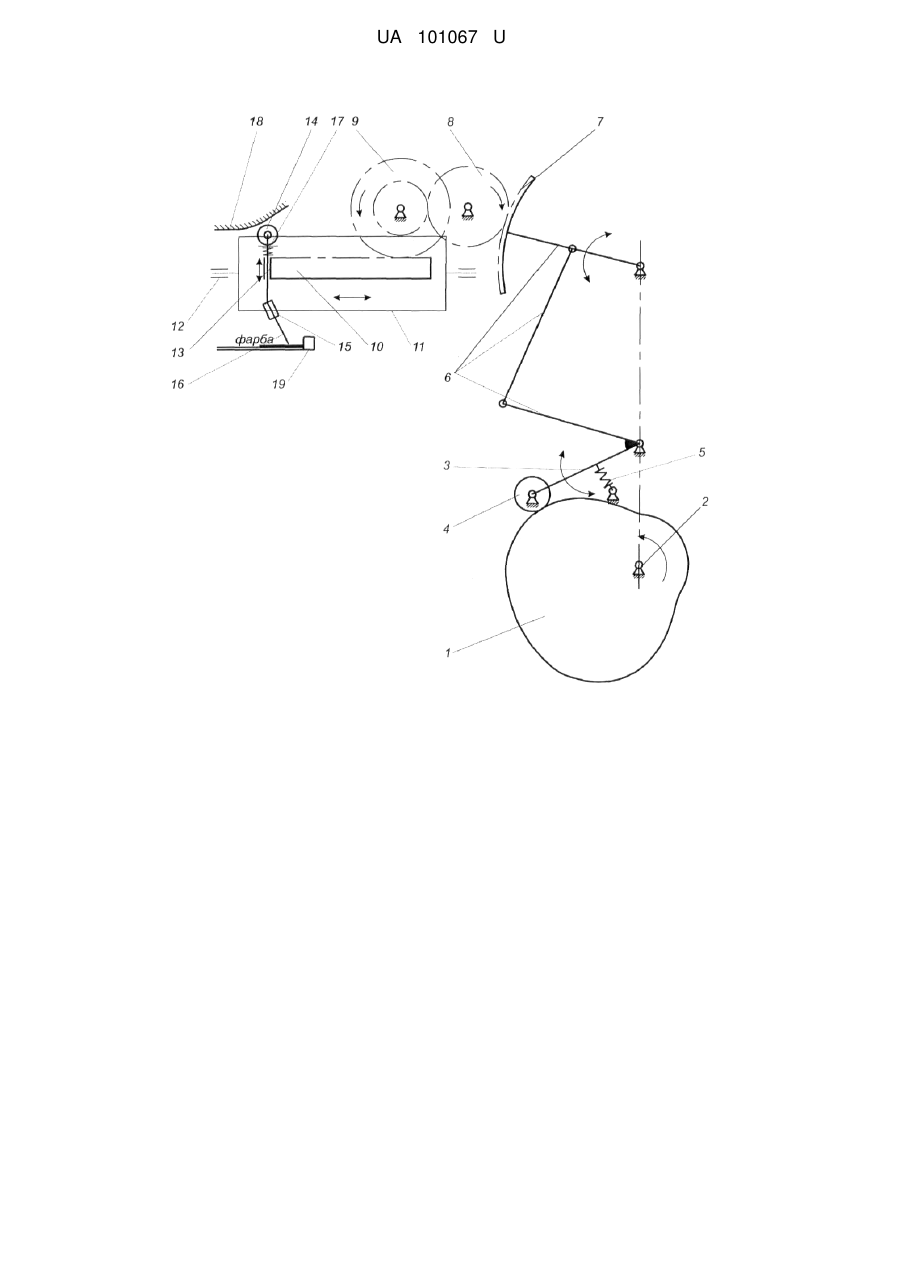

Реферат: Ракельний пристрій для машин трафаретного друку містить механізм переміщення ракеля, що складається з каретки, встановленого на нерухомих напрямних ракелетримача і ракеля, важеля з роликом та напрямну гірку. Напрямна гірка є профільованою. Пристрій додатково містить механізм приводу каретки. Він складається з кулачка з підпружиненим роликом, який через двокоромисловий чотириланковий механізм, що має два коромисла різної довжини, та шатуна з'єднаний з зубчастим сектором, що знаходиться у контакті з парою зубчастих коліс, які при їх зчепленні з зубчастою рейкою каретки надають їй зворотно-поступального руху. UA 101067 U (54) РАКЕЛЬНИЙ ПРИСТРІЙ ДЛЯ МАШИН ТРАФАРЕТНОГО ДРУКУ UA 101067 U UA 101067 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до поліграфічної промисловості, а саме до друкарського трафаретного устаткування. Відомим є пристрій [1], що містить каретку з ракелетримачем, привід каретки, механізм підйому і опускання ракелетримача та механізм регулювання величини друкарського контакту. Механізм підйому та опускання ракелетримача виконаний у вигляді кулачка, який має коливний рух, а управляє цим рухом важіль із рухомою частиною (що дозволяє рухатися йому тільки в один бік) на який діє змінна гірка. Недоліком даного пристрою є низькі технологічні можливості і складність конструкції. В основу корисної моделі поставлено задачу створити ракельний пристрій для машин трафаретного друку, у якому нове виконання механізму приводу каретки дозволило б за один період циклу ракелетримачу із ракелем виконувати два протилежних рухи із паузою між ними, забезпечуючи збільшення продуктивності пристрою, зменшення його металоємності і спрощення конструкції. Поставлена задача вирішується тим, що ракельний пристрій для машин трафаретного друку, що містить механізм переміщення ракеля, що складається з каретки, встановленої на нерухомих напрямних, ракелетримача і ракеля, важеля з роликом та напрямну гірку, згідно з корисною моделлю, напрямна гірка є профільованою, а пристрій додатково містить механізм приводу каретки, який складається з кулачка з підпружиненим роликом, який через двокоромисловий чотириланковий механізм, що має два коромисла різної довжин, та шатуна з'єднаний з зубчастим сектором, що знаходиться у контакті з парою зубчастих коліс, які при їх зчепленні з зубчастою рейкою каретки надають їй зворотно-поступального руху. На кресленні показано схему ракельного пристрою для машин трафаретного друку, що складається із кулачка 1, жорстко закріпленого на валу 2, коромисла 3 на кінці якого закріплено ролик 4, пружини 5, яка кріпиться до коромисла, забезпечуючи силове замикання, двокоромислового чотириланкового механізму 6, до якого приєднаний передавальний механізм, що містить зубчастий сектор 7, зубчату шестірню 8, зубчасте колесо 9, зубчасту рейку 10, яка жорстко з'єднана із кареткою 11, нерухомо закріплених горизонтальних напрямних 12, двоплечого важеля 13, на лівому плечі якого розміщено ролик 14, а на правому - ракелетримач 15 з ракелем 16. Ролик 14 за допомогою пружини 17 притиснутий до нерухомо закріпленої гірки 18. Ракель 16 розташований над трафаретною сіткою друкарської форми 19, на поверхні якої нанесена фарба. Поверхні друкарської форми, напрямної, зубчастої рейки та гірки паралельні між собою. Ракельний пристрій для машин трафаретного друку працює наступним чином. Від кулачка 1, який жорстко закріплений на валу 2, через ролик 4 приводиться в рух коромисло 3. Закон руху коромисла забезпечується профілем кулачка. Пружина 5, що кріпиться до коромисла 3, виконує силове замикання ролика 4 із профілем кулачка 1. Рух від коромисла 3 передається через двокоромисловий чотириланковий механізм 6 на передавальний механізм. Приводиться в рух зубчаста шестірня 8 та зубчасте колесо 9. Каретка 11 із ракелетримачем 15 та ракелем 16 здійснює зворотно-поступальний рух із вистоями у крайніх положеннях для забезпечення технологічно-необхідних пауз. Пружиною 17, закріплений на лівому плечі двоплечого важеля 13, ролик 14 притискається до нерухомої гірки 18. Із рухом каретки 11 по нерухомих напрямних 12 ліворуч збільшується радіус кривизни гірки, тим самим притискаючи ракель 16 до трафаретної сітки друкарської форми 19 і забезпечуючи процес друкування. В кінці ходу каретки 11 ролик 14 перестає контактувати із гіркою 18, важіль 13 із ракелетримачем 15 підіймаються у вихідне положення, а ракель 16 знову займає положення над трафаретною сіткою друкарської форми 19. При зворотному ході зубчастий сектор 7 робить зворотній рух, що через зубчасту шестірню 8 та зубчасте колесо 9 спричиняє зворотній рух зубчастої рейки 10 із кареткою 11 по нерухомих напрямних 12. 1. Патент України № 57703, МПК (2011.01), B41F 15/00. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Ракельний пристрій для машин трафаретного друку, який містить механізм переміщення ракеля, що складається з каретки, встановленого на нерухомих напрямних ракелетримача і ракеля, важеля з роликом та напрямну гірку, який відрізняється тим, що напрямна гірка є профільованою і пристрій додатково містить механізм приводу каретки, який складається з кулачка з підпружиненим роликом, який через двокоромисловий чотириланковий механізм, що має два коромисла різної довжини, та шатуна з'єднаний з зубчастим сектором, що знаходиться у контакті з парою зубчастих коліс, які при їх зчепленні з зубчастою рейкою каретки надають їй зворотно-поступального руху. 1 UA 101067 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
