Ротаційна машина трафаретного друку

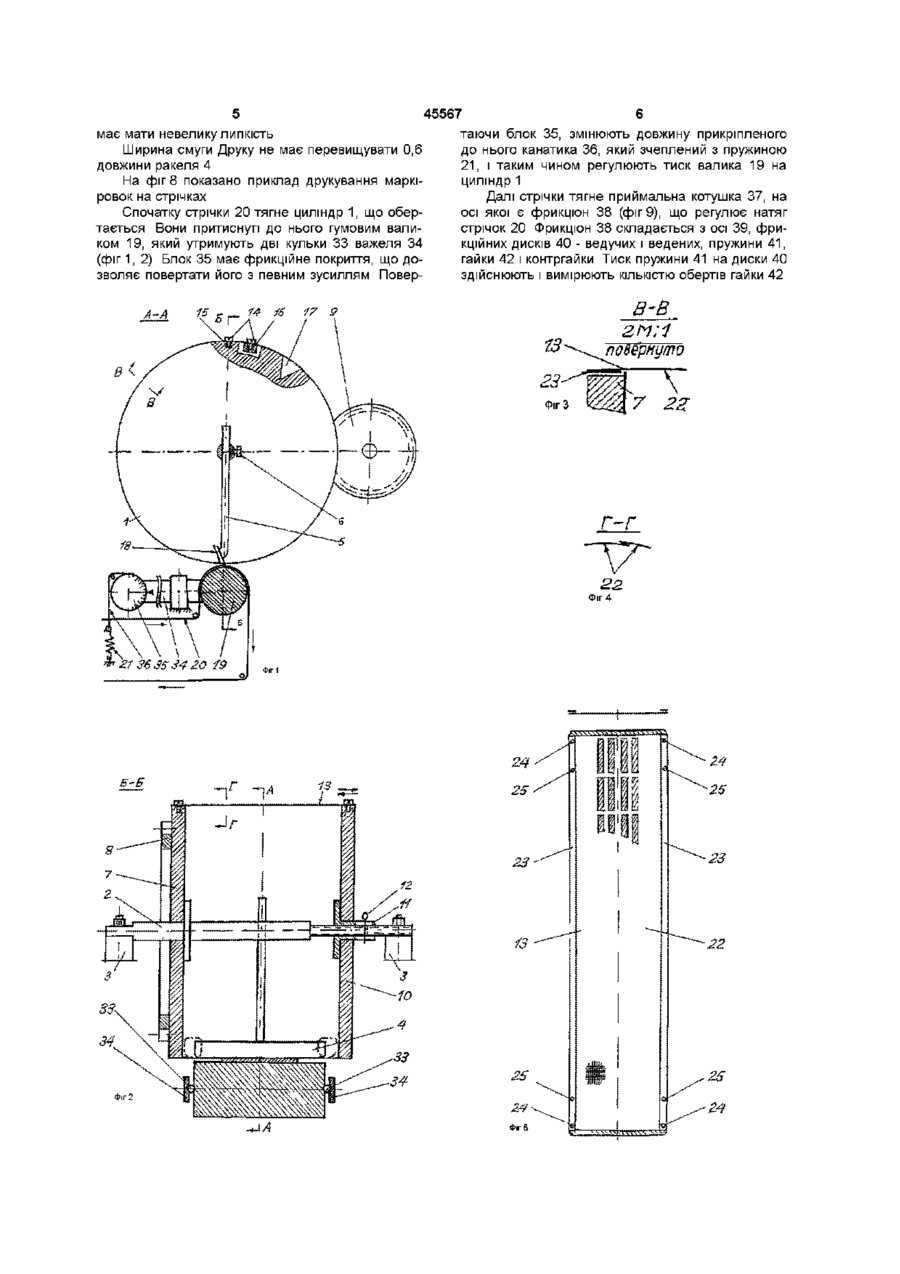

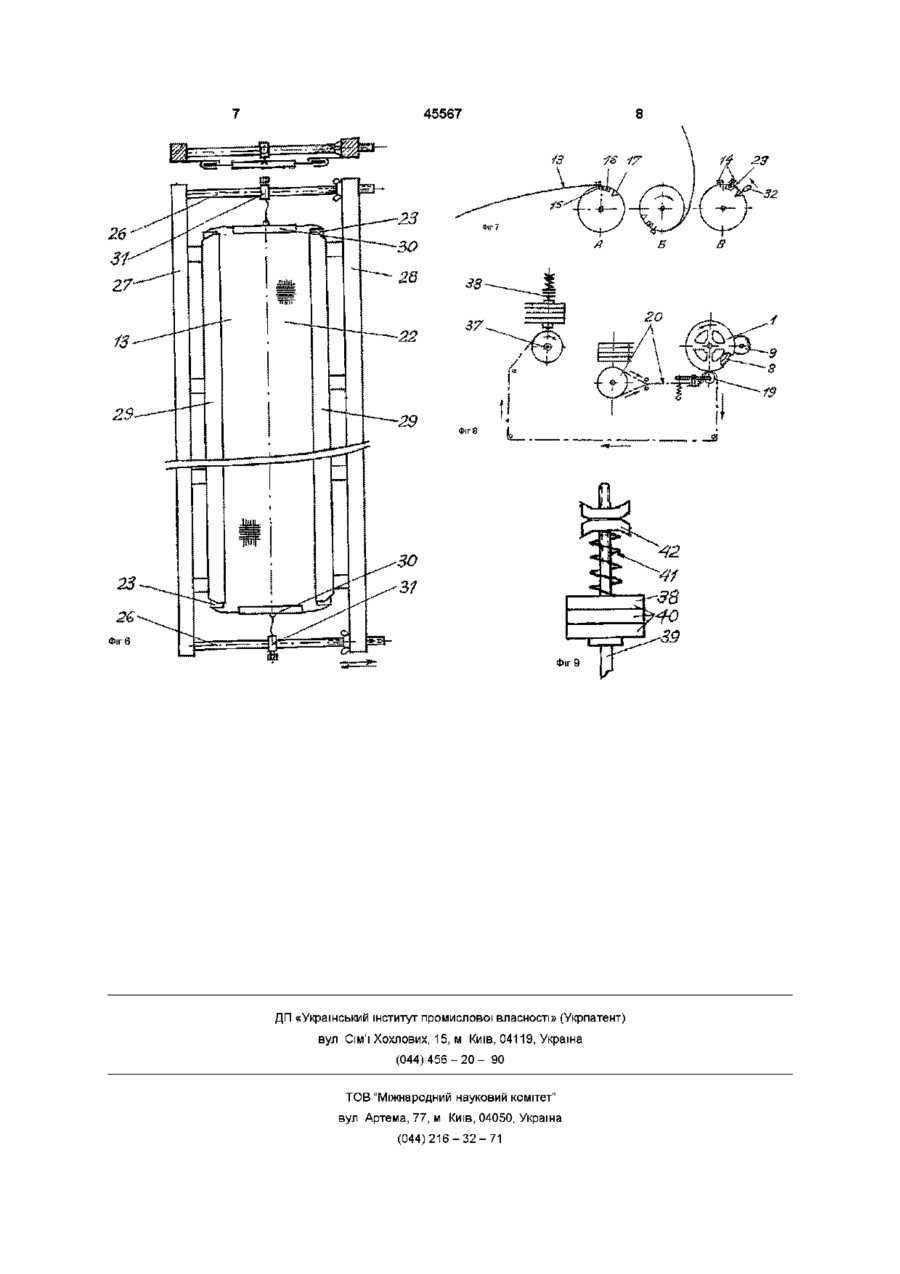

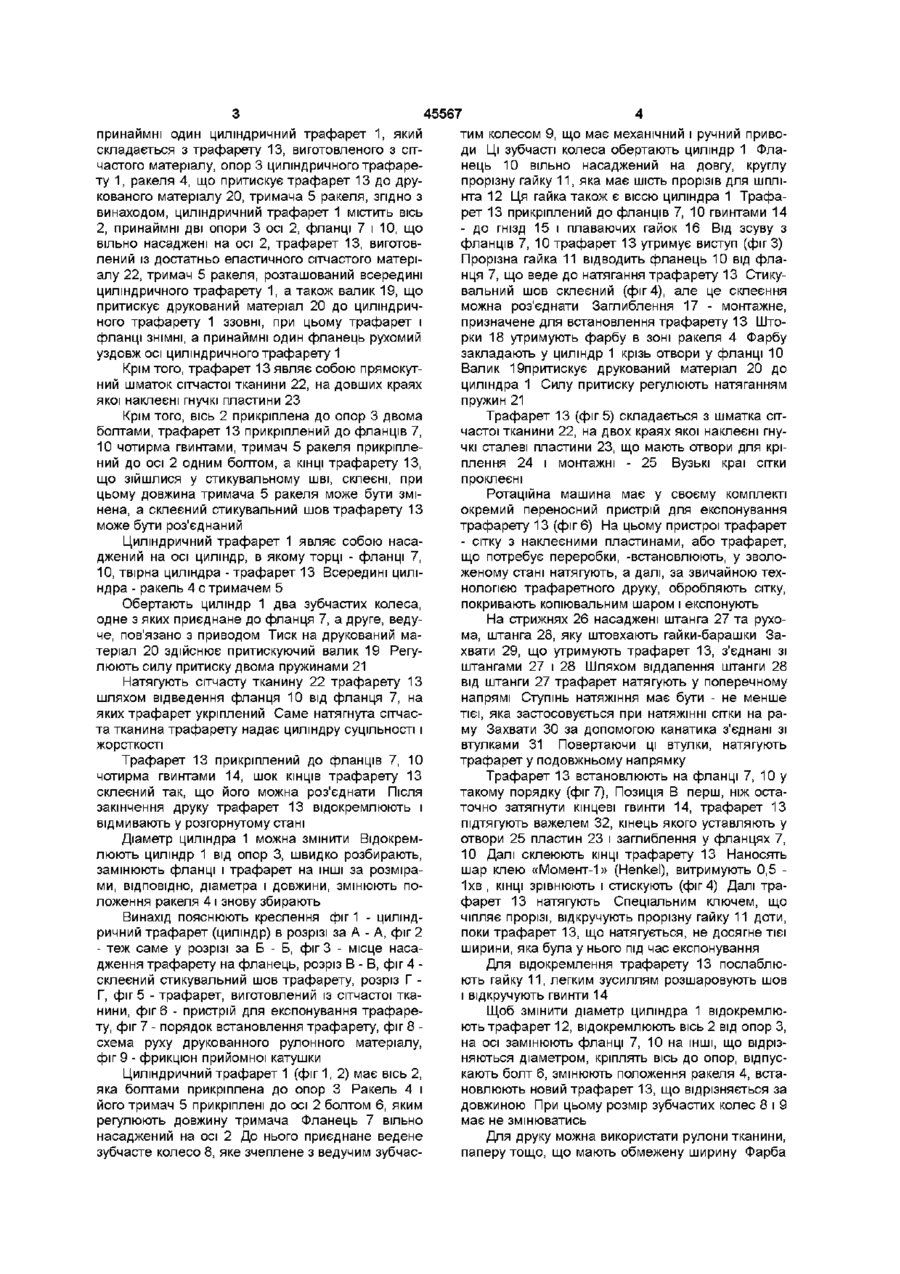

1 Ротаційна машина трафаретного друку, що містить принаймні один циліндричний трафарет 1, який складається з трафарету 13, виготовленого з сітчастого матеріалу, опор 3 циліндричного трафарету 1, ракеля 4, що притискує трафарет 13 до друкованого матеріалу 20, тримача 5 ракеля, яка відрізняється тим, що циліндричний трафарет 1 містить вісь 2, принаймні дві опори 3 осі 2, фланці 7 і 10, що вільно насаджені на осі 2, трафарет 13, виготовлений із достатньо еластичного сітчастого матеріалу 22, тримач 5 ракеля, розташований всередині циліндричного трафарету 1, а також валик 19, що притискує друкований матеріал 20 до циліндричного трафарету 1 ззовні, при цьому трафарет і фланці ЗНІМНІ, а принаймні один фланець рухомий уздовж осі циліндричного трафарету 1 2 Ротаційна машина за п 1, яка відрізняється тим, що трафарет 13 являє собою прямокутний шматок сітчастої тканини 22, на довших краях якої наклеєні гнучкі пластини 23 3 Ротаційна машина за п 1, яка відрізняється тим, що вісь 2 прикріплена до опор 3 двома болтами, трафарет 13 прикріплений до фланців 7, 10 чотирма гвинтами, тримач 5 ракеля прикріплений до осі 2 одним болтом, а КІНЦІ трафарету 13, що зійшлися у стикувальному шві, склеєні, при цьому довжина тримача 5 ракеля може бути змінена, а склеєний стикувальний шов трафарету 13 може бути роз'єднаний Винахід відноситься до техніки отримання друкованої продукції з застосуванням машин трафаретного друку Галузь поліграфи Про застосування металевої сітки у виготовленні циліндричного трафарету (циліндру) 1 зокрема сказано в журналі «Полиграфия», Москва, №2, 1998р, стор 56 « концерн ("Gallus", Швейцария) поставляет трафаретную сетку из нержавеющей стали Нужный кусок отрезается сворачивается в цилиндр, шов склеивается » У ротаційній машині трафаретного друку за патентом М Кп 449480, Нідерланди, 19 04 75 B41f15/00 циліндричний трафарет 1 суцільний, про що свідчать опис і креслення Він виготовлений з металевої сітки - бо в суцільному циліндрі, де немає натяжного механізму, іншої сітки, наприклад з тканини, бути не може, бо саме металева сітка є основою суцільності і жорсткості цього циліндра Тримач 5 ракеля 4 виведений зовні циліндра Має складний пристрій, призначений для регулювання притиску ракеля 4 до трафарету 13 У ротаційній машині трафаретного друку за патентом М Кп 2 673162, Австрія, 08 07 79 B41F15/00 циліндричний трафарет 1 являє собою циліндр із металевої сітки, з торцевих боків якого всаджені кільця Кільця пальцями з'єднані зі втулками, які утримують циліндр і обертають його Втулки уставлені у круглі опори і через низку зубчастих передач пов'язані з приводом Ракель 4 має вигляд валика Його КІНЦІ - тобто тримач - виведені крізь торцеві боки зовні циліндра 1 Ракель 4 притиснутий до трафарету 13 навантажувальним циліндром, вагу якого змінюють Все це створює складну і громіздку конструкцію, що можна тлумачити, зокрема, тим, що тримач 5 ракеля, виведений крізь торцеві отвори, виключає саму можливість присутності осі циліндра и тут немає Тому циліндр обертається і утримується за допомогою кілець, втулок, круглих опор, а регулювання тиску ракеля 4 на трафарет 13 здійснюють зміну ваги навантажувального циліндра або складним пристроєм В основу винаходу поставлено задачу спростити конструкцію циліндричного трафарету 1, замість раніш вживаної для виготовлення трафарету 13 металевої сітки застосувати значно дешевшу сітчасту тканину 22, зробити можливим зміну діаметра циліндра 1 Поставлена задача вирішується тим, що в ротаційній машині трафаретного друку, що містить 1 (О ю ю 45567 тим колесом 9, що має механічний і ручний приводи Ці зубчасті колеса обертають циліндр 1 Фланець 10 вільно насаджений на довгу, круглу прорізну гайку 11, яка має шість прорізів для шплінта 12 Ця гайка також є віссю циліндра 1 Трафарет 13 прикріплений до фланців 7, 10 гвинтами 14 - до гнізд 15 і плаваючих гайок 16 Від зсуву з фланців 7, 10 трафарет 13 утримує виступ (фіг 3) Прорізна гайка 11 відводить фланець 10 від фланця 7, що веде до натягання трафарету 13 Стикувальний шов склеєний (фіг 4), але це склеєння можна роз'єднати Заглиблення 17 - монтажне, призначене для встановлення трафарету 13 Шторки 18 утримують фарбу в зоні ракеля 4 Фарбу закладають у циліндр 1 крізь отвори у фланці 10 Валик 19притискує друкований матеріал 20 до Крім того, трафарет 13 являє собою прямокутциліндра 1 Силу притиску регулюють натяганням ний шматок сітчастої тканини 22, на довших краях пружин 21 якої наклеєні гнучкі пластини 23 Крім того, вісь 2 прикріплена до опор 3 двома Трафарет 13 (фіг 5) складається з шматка сітболтами, трафарет 13 прикріплений до фланців 7, частої тканини 22, на двох краях якої наклеєні гну10 чотирма гвинтами, тримач 5 ракеля прикріплечкі сталеві пластини 23, що мають отвори для кріний до осі 2 одним болтом, а КІНЦІ трафарету 13, плення 24 і монтажні - 25 Вузькі краї сітки що зійшлися у стикувальному шві, склеєні, при проклеєні цьому довжина тримача 5 ракеля може бути зміРотаційна машина має у своєму комплекті нена, а склеєний стикувальний шов трафарету 13 окремий переносний пристрій для експонування може бути роз'єднаний трафарету 13 (фіг 6) На цьому пристрої трафарет Циліндричний трафарет 1 являє собою наса- сітку з наклеєними пластинами, або трафарет, джений на осі циліндр, в якому торці - фланці 7, що потребує переробки, -встановлюють, у зволо10, твірна циліндра -трафарет 13 Всередині циліженому стані натягують, а далі, за звичайною техндра - ракель 4 с тримачем 5 нологією трафаретного друку, обробляють сітку, покривають копіювальним шаром і експонують Обертають циліндр 1 два зубчастих колеса, одне з яких приєднане до фланця 7, а друге, ведуНа стрижнях 26 насаджені штанга 27 та рухоче, пов'язано з приводом Тиск на друкований мама, штанга 28, яку штовхають гайки-барашки Затеріал 20 здійснює притискуючий валик 19 Регухвати 29, що утримують трафарет 13, з'єднані зі люють силу притиску двома пружинами 21 штангами 27 і 28 Шляхом віддалення штанги 28 від штанги 27 трафарет натягують у поперечному Натягують сітчасту тканину 22 трафарету 13 напрямі Ступінь натяжіння має бути - не менше шляхом відведення фланця 10 від фланця 7, на тієї, яка застосовується при натяжінні сітки на раяких трафарет укріплений Саме натягнута сітчасму Захвати ЗО за допомогою канатика з'єднані зі та тканина трафарету надає циліндру суцільності і втулками 31 Повертаючи ці втулки, натягують жорсткості трафарет у подовжньому напрямку Трафарет 13 прикріплений до фланців 7, 10 чотирма гвинтами 14, шок КІНЦІВ трафарету 13 Трафарет 13 встановлюють на фланці 7, 10 у склеєний так, що його можна роз'єднати Після такому порядку (фіг 7), Позиція В перш, ніж остазакінчення друку трафарет 13 відокремлюють і точно затягнути кінцеві гвинти 14, трафарет 13 відмивають у розгорнутому стані підтягують важелем 32, кінець якого уставляють у отвори 25 пластин 23 і заглиблення у фланцях 7, Діаметр циліндра 1 можна змінити Відокрем10 Далі склеюють КІНЦІ трафарету 13 Наносять люють циліндр 1 від опор 3, швидко розбирають, шар клею «Момент-1» (Henkel), витримують 0,5 замінюють фланці і трафарет на ІНШІ за розміра1хв , КІНЦІ зрівнюють і стискують (фіг 4) Далі трами, ВІДПОВІДНО, діаметра і довжини, змінюють пофарет 13 натягують Спеціальним ключем, що ложення ракеля 4 і знову збирають чіпляє прорізі, відкручують прорізну гайку 11 доти, Винахід пояснюють креслення фіг 1 - циліндпоки трафарет 13, що натягується, не досягне тієї ричний трафарет (циліндр) В розрізі за А - А, фіг 2 ширини, яка була у нього під час експонування - теж саме у розрізі за Б - Б, фіг 3 - місце насадження трафарету на фланець, розріз В - В, фіг 4 Для відокремлення трафарету 13 послаблюсклеєний стикувальний шов трафарету, розріз Г ють гайку 11, легким зусиллям розшаровують шов Г, фіг 5 - трафарет, виготовлений із сітчастої ткаі відкручують гвинти 14 нини, фіг 6 - пристрій для експонування трафареЩоб змінити діаметр циліндра 1 відокремлюту, фіг 7 - порядок встановлення трафарету, фіг 8 ють трафарет 12, відокремлюють вісь 2 від опор З, схема руху друкованного рулонного матеріалу, на осі замінюють фланці 7, 10 на ІНШІ, ЩО відрізфіг 9 - фрикціон прийомної катушки няються діаметром, кріплять вісь до опор, відпускають болт 6, змінюють положення ракеля 4, встаЦиліндричний трафарет 1 (фіг 1, 2) має вісь 2, новлюють новий трафарет 13, що відрізняється за яка болтами прикріплена до опор 3 Ракель 4 і довжиною При цьому розмір зубчастих колес 8 і 9 його тримач 5 прикріплені до осі 2 болтом 6, яким має не змінюватись регулюють довжину тримача Фланець 7 вільно насаджений на осі 2 До нього приєднане ведене Для друку можна використати рулони тканини, зубчасте колесо 8, яке зчеплене з ведучим зубчаспаперу тощо, що мають обмежену ширину Фарба принаймні один циліндричний трафарет 1, який складається з трафарету 13, виготовленого з сітчастого матеріалу, опор 3 циліндричного трафарету 1, ракеля 4, що притискує трафарет 13 до друкованого матеріалу 20, тримача 5 ракеля, згідно з винаходом, циліндричний трафарет 1 містить вісь 2, принаймні дві опори 3 осі 2, фланці 7 і 10, що вільно насаджені на осі 2, трафарет ІЗ, виготовлений із достатньо еластичного сітчастого матеріалу 22, тримач 5 ракеля, розташований всередині циліндричного трафарету 1, а також валик 19, що притискує друкований матеріал 20 до циліндричного трафарету 1 ззовні, при цьому трафарет і фланці ЗНІМНІ, а принаймні один фланець рухомий уздовж осі циліндричного трафарету 1 45567 таючи блок 35, змінюють довжину прикріпленого має мати невелику липкість до нього канатика 36, який зчеплений з пружиною Ширина смуги Друку не має перевищувати 0,6 21, і таким чином регулюють тиск валика 19 на довжини ракеля 4 циліндр 1 На фіг 8 показано приклад друкування маркіДалі стрічки тягне приймальна котушка 37, на ровок на стрічках осі якої є фрикціон 38 (фіг 9), що регулює натяг Спочатку стрічки 20 тягне циліндр 1, що оберстрічок 20 Фрикціон 38 складається з осі 39, фритається Вони притиснуті до нього гумовим валикційних дисків 40 - ведучих і ведених, пружини 41, ком 19, який утримують дві кульки 33 важеля 34 гайки 42 і контргайки Тиск пружини 41 на диски 40 (фіг 1, 2) Блок 35 має фрикційне покриття, що доздійснюють і вимірюють КІЛЬКІСТЮ обертів гайки 42 зволяє повертати його з певним зусиллям Повер в-в А-А 2М;1 г-г 22. Фіг 4 -лА 45567 -39 Фіг 9 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
