Пневмосепаратор

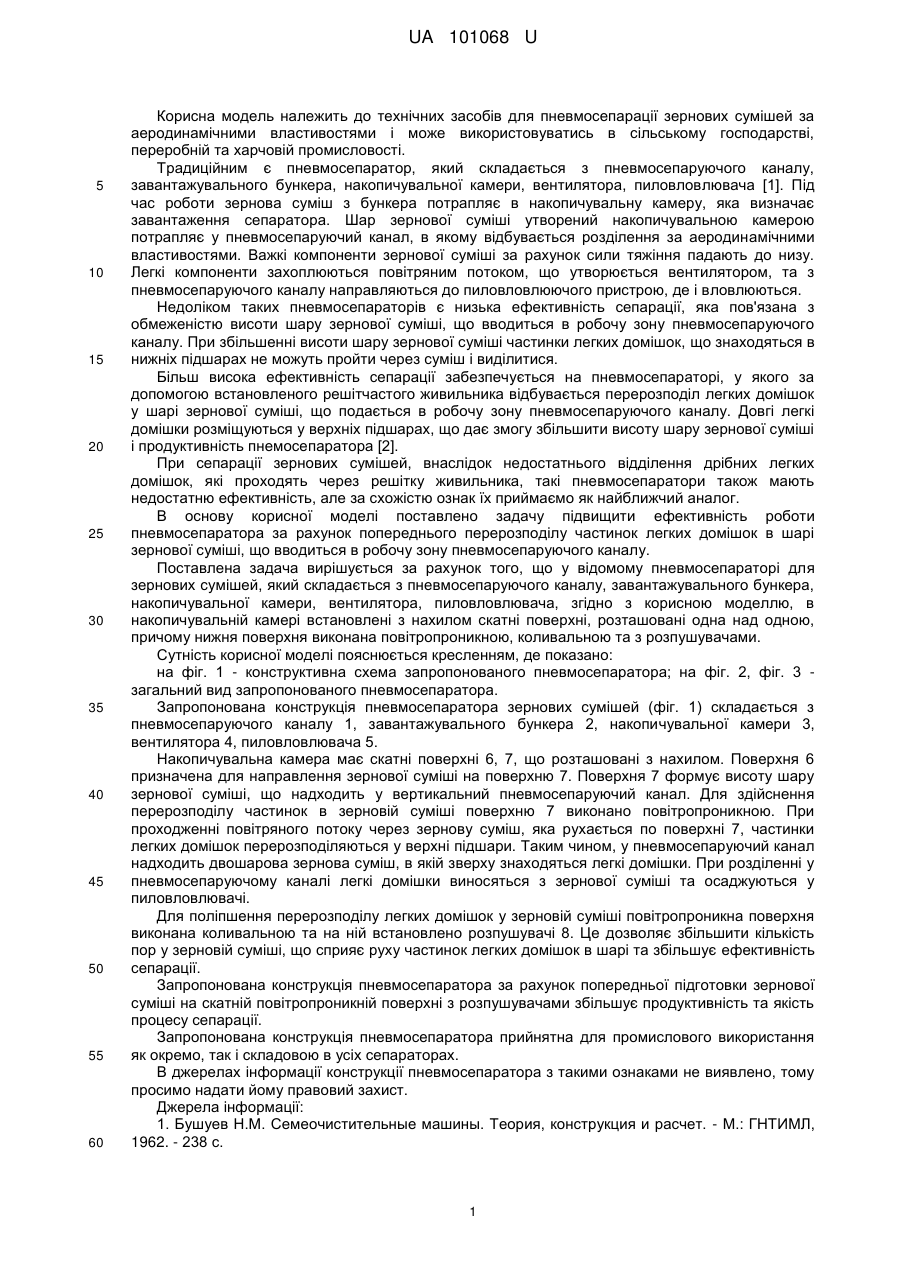

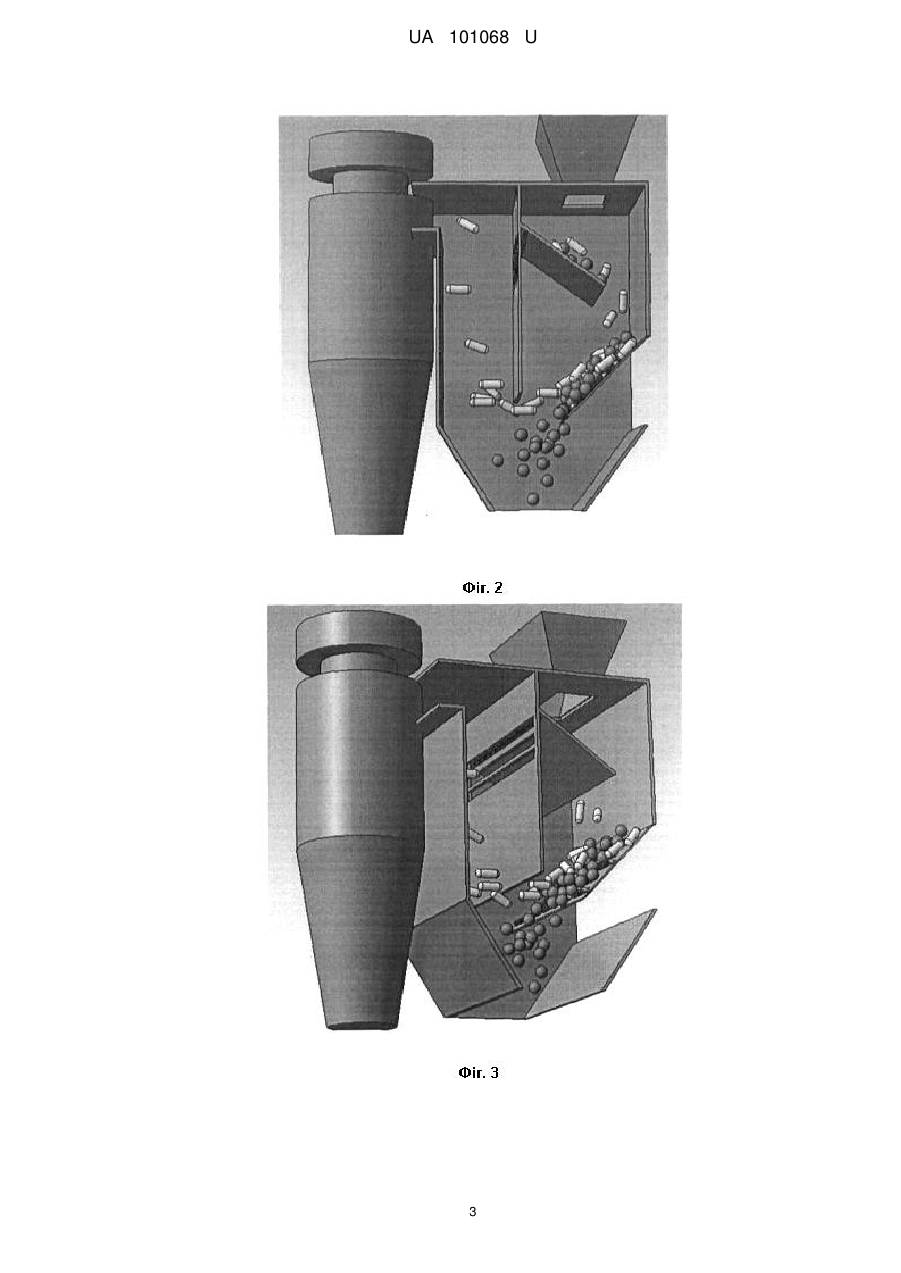

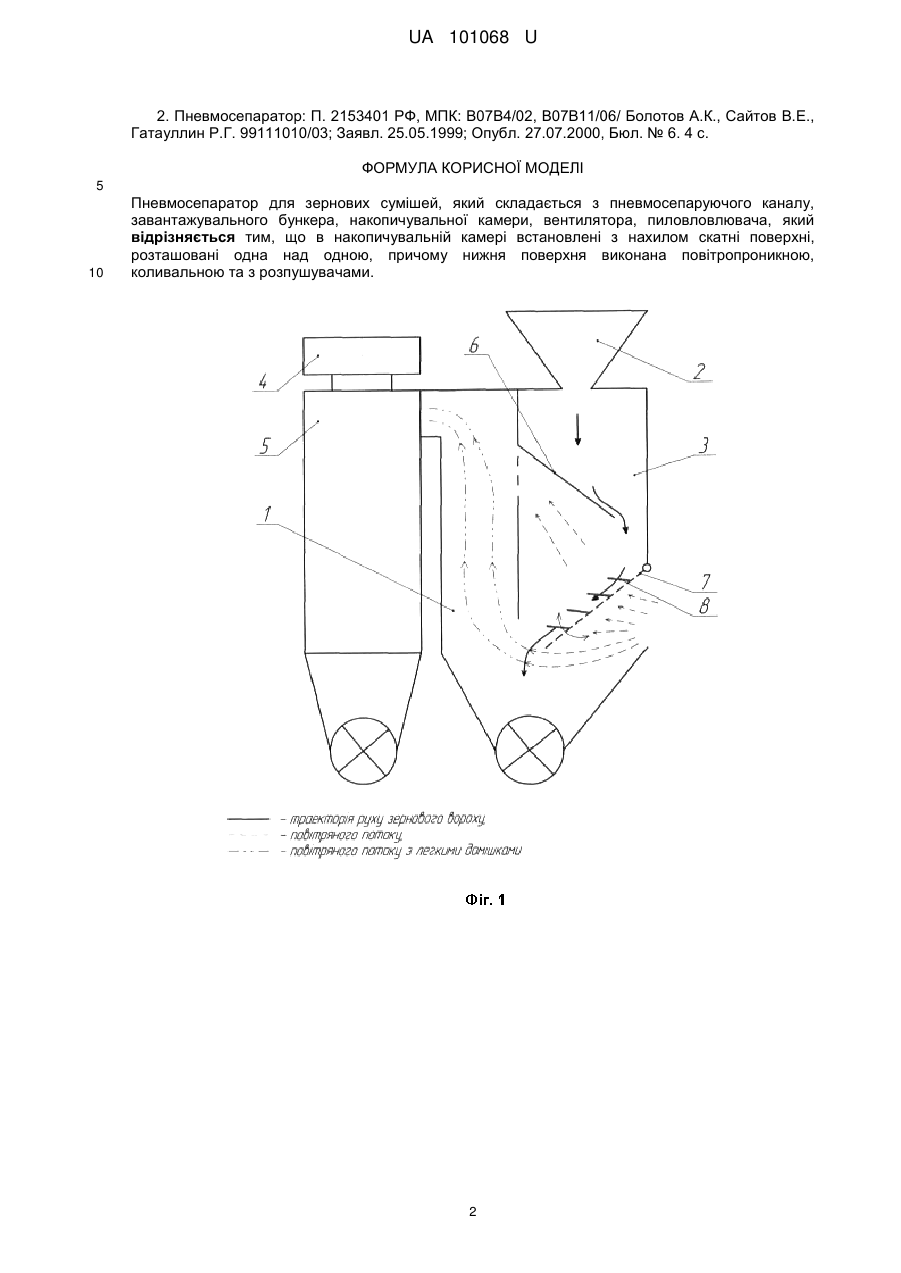

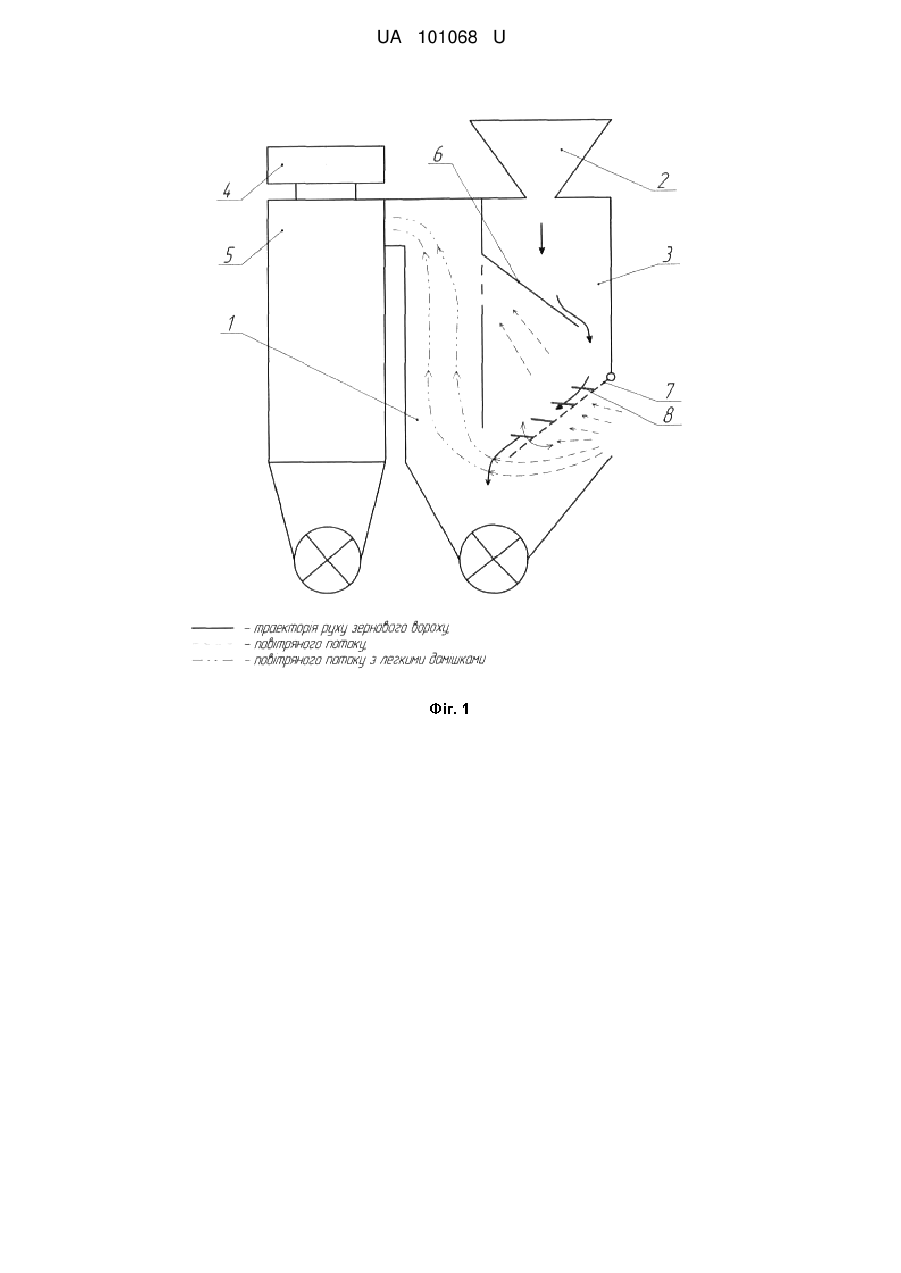

Реферат: Пневмосепаратор для зернових сумішей складається з пневмосепаруючого каналу, завантажувального бункера, накопичувальної камери, вентилятора, пиловловлювача. В накопичувальній камері встановлені з нахилом скатні поверхні, розташовані одна над одною, причому нижня поверхня виконана повітропроникною, коливальною та з розпушувачами. UA 101068 U (12) UA 101068 U UA 101068 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технічних засобів для пневмосепарації зернових сумішей за аеродинамічними властивостями і може використовуватись в сільському господарстві, переробній та харчовій промисловості. Традиційним є пневмосепаратор, який складається з пневмосепаруючого каналу, завантажувального бункера, накопичувальної камери, вентилятора, пиловловлювача [1]. Під час роботи зернова суміш з бункера потрапляє в накопичувальну камеру, яка визначає завантаження сепаратора. Шар зернової суміші утворений накопичувальною камерою потрапляє у пневмосепаруючий канал, в якому відбувається розділення за аеродинамічними властивостями. Важкі компоненти зернової суміші за рахунок сили тяжіння падають до низу. Легкі компоненти захоплюються повітряним потоком, що утворюється вентилятором, та з пневмосепаруючого каналу направляються до пиловловлюючого пристрою, де і вловлюються. Недоліком таких пневмосепараторів є низька ефективність сепарації, яка пов'язана з обмеженістю висоти шару зернової суміші, що вводиться в робочу зону пневмосепаруючого каналу. При збільшенні висоти шару зернової суміші частинки легких домішок, що знаходяться в нижніх підшарах не можуть пройти через суміш і виділитися. Більш висока ефективність сепарації забезпечується на пневмосепараторі, у якого за допомогою встановленого решітчастого живильника відбувається перерозподіл легких домішок у шарі зернової суміші, що подається в робочу зону пневмосепаруючого каналу. Довгі легкі домішки розміщуються у верхніх підшарах, що дає змогу збільшити висоту шару зернової суміші і продуктивність пнемосепаратора [2]. При сепарації зернових сумішей, внаслідок недостатнього відділення дрібних легких домішок, які проходять через решітку живильника, такі пневмосепаратори також мають недостатню ефективність, але за схожістю ознак їх приймаємо як найближчий аналог. В основу корисної моделі поставлено задачу підвищити ефективність роботи пневмосепаратора за рахунок попереднього перерозподілу частинок легких домішок в шарі зернової суміші, що вводиться в робочу зону пневмосепаруючого каналу. Поставлена задача вирішується за рахунок того, що у відомому пневмосепараторі для зернових сумішей, який складається з пневмосепаруючого каналу, завантажувального бункера, накопичувальної камери, вентилятора, пиловловлювача, згідно з корисною моделлю, в накопичувальній камері встановлені з нахилом скатні поверхні, розташовані одна над одною, причому нижня поверхня виконана повітропроникною, коливальною та з розпушувачами. Сутність корисної моделі пояснюється кресленням, де показано: на фіг. 1 - конструктивна схема запропонованого пневмосепаратора; на фіг. 2, фіг. 3 загальний вид запропонованого пневмосепаратора. Запропонована конструкція пневмосепаратора зернових сумішей (фіг. 1) складається з пневмосепаруючого каналу 1, завантажувального бункера 2, накопичувальної камери 3, вентилятора 4, пиловловлювача 5. Накопичувальна камера має скатні поверхні 6, 7, що розташовані з нахилом. Поверхня 6 призначена для направлення зернової суміші на поверхню 7. Поверхня 7 формує висоту шару зернової суміші, що надходить у вертикальний пневмосепаруючий канал. Для здійснення перерозподілу частинок в зерновій суміші поверхню 7 виконано повітропроникною. При проходженні повітряного потоку через зернову суміш, яка рухається по поверхні 7, частинки легких домішок перерозподіляються у верхні підшари. Таким чином, у пневмосепаруючий канал надходить двошарова зернова суміш, в якій зверху знаходяться легкі домішки. При розділенні у пневмосепаруючому каналі легкі домішки виносяться з зернової суміші та осаджуються у пиловловлювачі. Для поліпшення перерозподілу легких домішок у зерновій суміші повітропроникна поверхня виконана коливальною та на ній встановлено розпушувачі 8. Це дозволяє збільшити кількість пор у зерновій суміші, що сприяє руху частинок легких домішок в шарі та збільшує ефективність сепарації. Запропонована конструкція пневмосепаратора за рахунок попередньої підготовки зернової суміші на скатній повітропроникній поверхні з розпушувачами збільшує продуктивність та якість процесу сепарації. Запропонована конструкція пневмосепаратора прийнятна для промислового використання як окремо, так і складовою в усіх сепараторах. В джерелах інформації конструкції пневмосепаратора з такими ознаками не виявлено, тому просимо надати йому правовий захист. Джерела інформації: 1. Бушуев Н.М. Семеочистительные машины. Теория, конструкция и расчет. - М.: ГНТИМЛ, 1962. - 238 с. 1 UA 101068 U 2. Пневмосепаратор: П. 2153401 РФ, МПК: В07В4/02, В07В11/06/ Болотов А.К., Сайтов В.Е., Гатауллин Р.Г. 99111010/03; Заявл. 25.05.1999; Опубл. 27.07.2000, Бюл. № 6. 4 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пневмосепаратор для зернових сумішей, який складається з пневмосепаруючого каналу, завантажувального бункера, накопичувальної камери, вентилятора, пиловловлювача, який відрізняється тим, що в накопичувальній камері встановлені з нахилом скатні поверхні, розташовані одна над одною, причому нижня поверхня виконана повітропроникною, коливальною та з розпушувачами. 2 UA 101068 U 3 UA 101068 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4
