Мобільні ноші

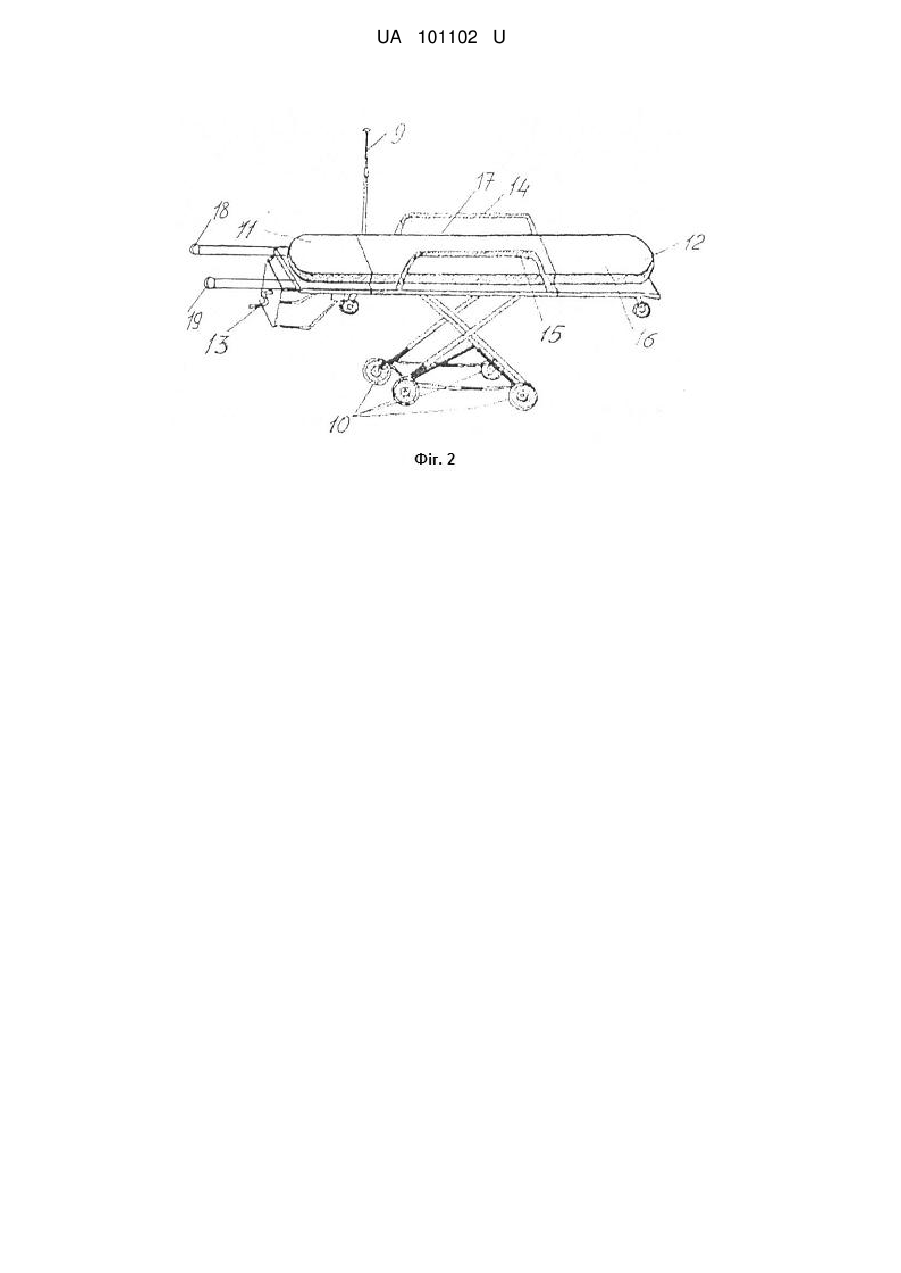

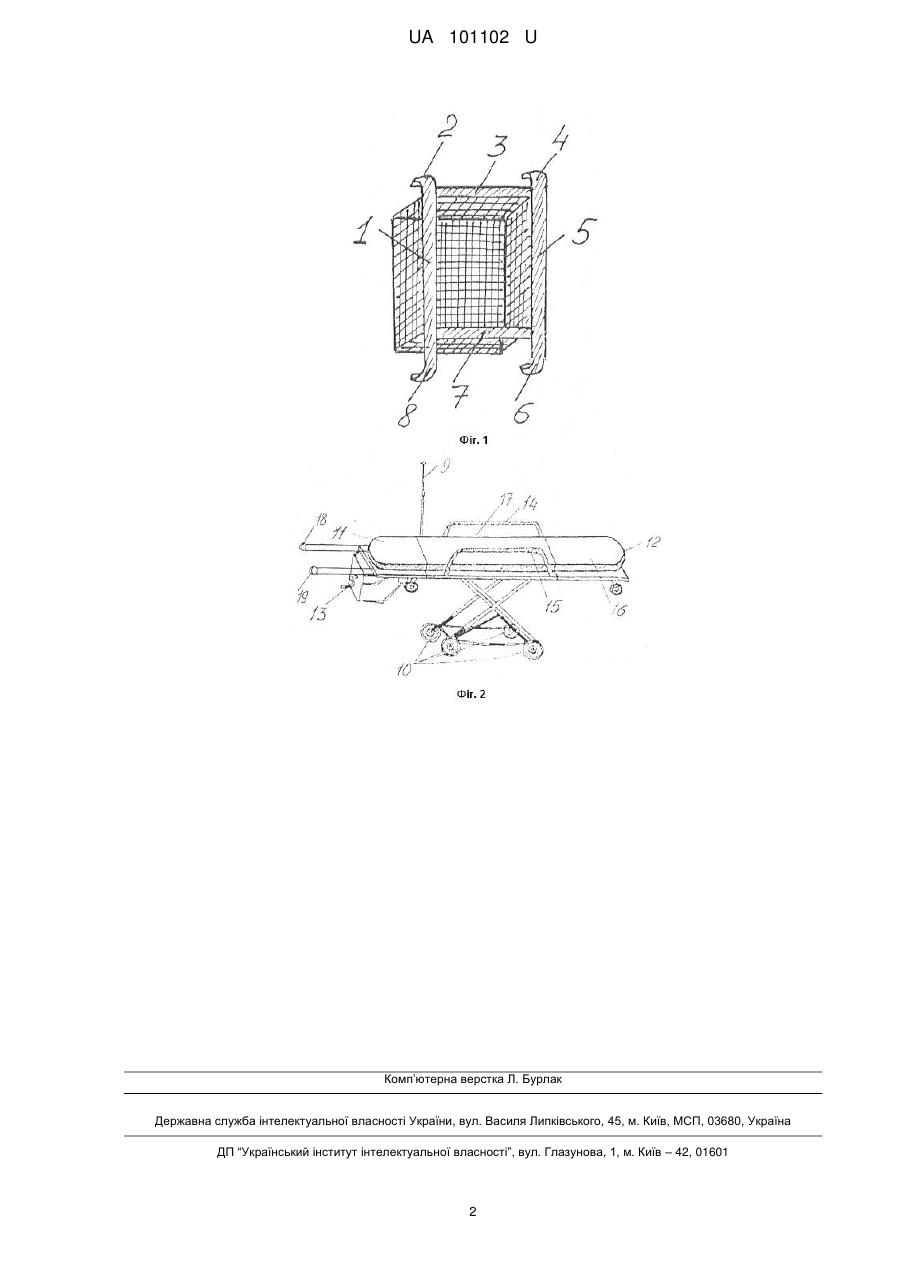

Реферат: Мобільні ноші обладнані штативом для тривалих вливань, двома парами коліс, секціями для голови та для ніг, які можуть змінювати кут нахилу, важелем під секцією для голови, що регулює висоту нош, матрацом та з обох боків обладнані обмежувальними дугами, які опускаються. Ноші додатково обладнані лівою та правою ручками, які закріплені до нерухомої середньої секції та транспортною корзиною. UA 101102 U (12) UA 101102 U UA 101102 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини, а саме до медичної техніки, та використовується для транспортування травмованих в автомобілях швидкої допомоги та в лікарнях. Відомі медичні ноші обладнані штативом для тривалих вливань, двома парами коліс, секціями для голови та для ніг, які можуть змінювати кут нахилу, важелем під секцією для голови регулюють висоту нош, з обох боків обладнані обмежувальними дугами, які опускаються, мають матрац. [1] Недоліком є те, що у ношах для транспортування травмованих відсутнє місце для особистих та супроводжуючих медичних документів, медикаментозних середників. В основу корисної моделі поставлена задача удосконалити відомі ноші шляхом введення конструктивних змін, завдяки чому досягається підвищення ефективності. Поставлена задача вирішується тим, що мобільні ноші обладнані штативом для тривалих вливань, двома парами коліс, секціями для голови та для ніг, які можуть змінювати кут нахилу, важелем під секцією для голови, який регулює висоту нош, матрацом та з обох боків обладнані обмежувальними дугами, які опускаються, згідно з корисною моделлю, ноші додатково обладнані лівою та правою ручками, які закріплені до нерухомої середньої секції, та транспортною корзиною. Мобільні ноші мають праву та ліву ручки, які закріплені до нерухомої середньої секції, транспортну корзину, що містить зовнішню смугу фіксуючого пристрою - 1, лівий верхній фіксатор зовнішньої смуги - 2, зовнішню з'єднувальну смугу - 3, лівий верхній фіксатор внутрішньої смуги - 4, внутрішню смугу фіксуючого пристрою - 5, лівий нижній фіксатор внутрішньої смуги - 6, внутрішню з'єднувальну смугу - 7, лівий нижній фіксатор зовнішньої смуги - 8, що фіксуються до лівої ручки -18, правої ручки - 19, штатив для тривалих вливань - 9, дві пари коліс - 10, секцію для голови - 11 та секцію для ніг - 12, що можуть змінювати кут нахилу, важіль під секцією для голови - 13, ліву дугу - 14, праву дугу - 15, матрац - 16, нерухому середню секцію -17, ліву - 18 та праву - 19 ручки. Суть корисної моделі пояснюють креслення: На фіг. 1. Транспортна корзина. На фіг. 2. Ноші. Фіг. 1. Зовнішня смуга фіксуючої пристрою - 1, лівий верхній фіксатор зовнішньої смуги - 2, зовнішня з'єднувальна смуга - 3, лівий верхній фіксатор внутрішньої смуги - 4, внутрішня смуга фіксуючої пристрою - 5, лівий нижній фіксатор внутрішньої смуги - 6, внутрішня з'єднувальна смуга - 7, лівий нижній фіксатор зовнішньої смуги - 8. Фіг. 2. Штатив для вливань - 9, дві пари коліс - 10, секція для голови - 11, секція для ніг - 12, важіль - 13, ліва дуга - 14, права дуга - 15, матрац - 16, середня секція - 17, ліва ручка - 18, права ручка - 19. Запропоновані мобільні ноші працюють наступним чином: травмованих вкладають на матрац нош (головний кінець - 11, нерухома середня секція - 17, нижній кінець - 12), важелем під секцією для голови встановлюють кут нахилу до необхідного -13 (головного кінця та нижньої секції), в транспортну корзину вкладають особисті та супроводжувальні медичні документи, медикаментозні середники, за допомогою лівої - 18 та правої - 19 ручок травмованого транспортують до призначеного відділення. Використання мобільних нош для травмованих покращує транспортування в автомобілях медичної швидкої допомоги та в лікарнях. Джерело інформації: 1. http://medifor.com.ua/index2.php?pag=shop.prodiict_ details&fiyp… ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Мобільні ноші, обладнані штативом для тривалих вливань, двома парами коліс, секціями для голови та для ніг, які можуть змінювати кут нахилу, важелем під секцією для голови, який регулює висоту нош, матрацом та з обох боків обладнані обмежувальними дугами, які опускаються, які відрізняються тим, що ноші додатково обладнані лівою та правою ручками, які закріплені до нерухомої середньої секції, та транспортною корзиною. 1 UA 101102 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
