Ноші для транспортування вагітних з політравмою

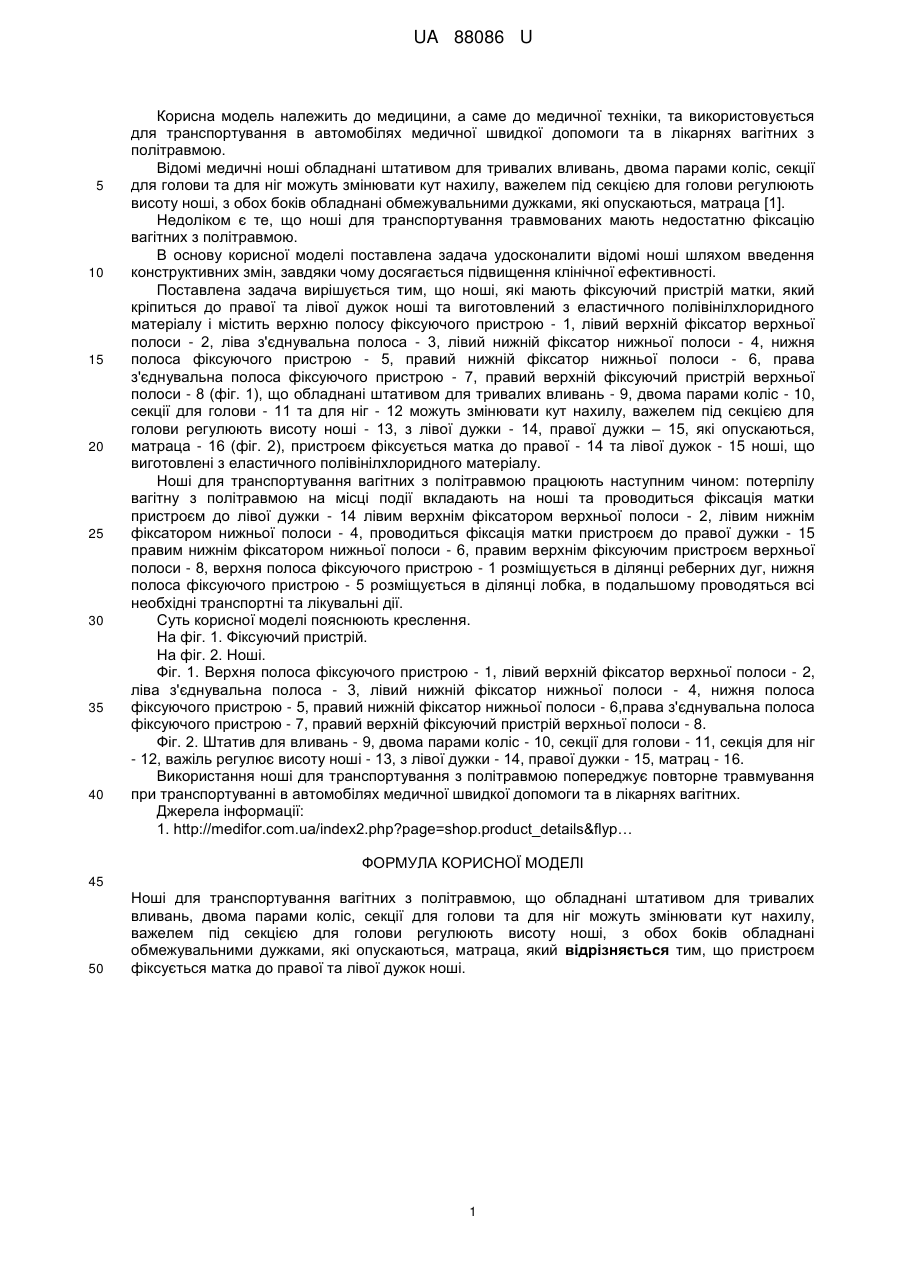

Реферат: Ноші для транспортування вагітних з політравмою обладнані штативом для тривалих вливань, двома парами коліс, секції для голови та для ніг можуть змінювати кут нахилу, важелем під секцією для голови регулюють висоту ноші, з обох боків обладнані обмежувальними дужками, які опускаються, матраца. Пристроєм фіксується матка до правої та лівої дужок ноші. UA 88086 U (12) UA 88086 U UA 88086 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини, а саме до медичної техніки, та використовується для транспортування в автомобілях медичної швидкої допомоги та в лікарнях вагітних з політравмою. Відомі медичні ноші обладнані штативом для тривалих вливань, двома парами коліс, секції для голови та для ніг можуть змінювати кут нахилу, важелем під секцією для голови регулюють висоту ноші, з обох боків обладнані обмежувальними дужками, які опускаються, матраца [1]. Недоліком є те, що ноші для транспортування травмованих мають недостатню фіксацію вагітних з політравмою. В основу корисної моделі поставлена задача удосконалити відомі ноші шляхом введення конструктивних змін, завдяки чому досягається підвищення клінічної ефективності. Поставлена задача вирішується тим, що ноші, які мають фіксуючий пристрій матки, який кріпиться до правої та лівої дужок ноші та виготовлений з еластичного полівінілхлоридного матеріалу і містить верхню полосу фіксуючого пристрою - 1, лівий верхній фіксатор верхньої полоси - 2, ліва з'єднувальна полоса - 3, лівий нижній фіксатор нижньої полоси - 4, нижня полоса фіксуючого пристрою - 5, правий нижній фіксатор нижньої полоси - 6, права з'єднувальна полоса фіксуючого пристрою - 7, правий верхній фіксуючий пристрій верхньої полоси - 8 (фіг. 1), що обладнані штативом для тривалих вливань - 9, двома парами коліс - 10, секції для голови - 11 та для ніг - 12 можуть змінювати кут нахилу, важелем під секцією для голови регулюють висоту ноші - 13, з лівої дужки - 14, правої дужки – 15, які опускаються, матраца - 16 (фіг. 2), пристроєм фіксується матка до правої - 14 та лівої дужок - 15 ноші, що виготовлені з еластичного полівінілхлоридного матеріалу. Ноші для транспортування вагітних з політравмою працюють наступним чином: потерпілу вагітну з політравмою на місці події вкладають на ноші та проводиться фіксація матки пристроєм до лівої дужки - 14 лівим верхнім фіксатором верхньої полоси - 2, лівим нижнім фіксатором нижньої полоси - 4, проводиться фіксація матки пристроєм до правої дужки - 15 правим нижнім фіксатором нижньої полоси - 6, правим верхнім фіксуючим пристроєм верхньої полоси - 8, верхня полоса фіксуючого пристрою - 1 розміщується в ділянці реберних дуг, нижня полоса фіксуючого пристрою - 5 розміщується в ділянці лобка, в подальшому проводяться всі необхідні транспортні та лікувальні дії. Суть корисної моделі пояснюють креслення. На фіг. 1. Фіксуючий пристрій. На фіг. 2. Ноші. Фіг. 1. Верхня полоса фіксуючого пристрою - 1, лівий верхній фіксатор верхньої полоси - 2, ліва з'єднувальна полоса - 3, лівий нижній фіксатор нижньої полоси - 4, нижня полоса фіксуючого пристрою - 5, правий нижній фіксатор нижньої полоси - 6,права з'єднувальна полоса фіксуючого пристрою - 7, правий верхній фіксуючий пристрій верхньої полоси - 8. Фіг. 2. Штатив для вливань - 9, двома парами коліс - 10, секції для голови - 11, секція для ніг - 12, важіль регулює висоту ноші - 13, з лівої дужки - 14, правої дужки - 15, матрац - 16. Використання ноші для транспортування з політравмою попереджує повторне травмування при транспортуванні в автомобілях медичної швидкої допомоги та в лікарнях вагітних. Джерела інформації: 1. http://medifor.com.ua/index2.php?page=shop.product_details&flyp… ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Ноші для транспортування вагітних з політравмою, що обладнані штативом для тривалих вливань, двома парами коліс, секції для голови та для ніг можуть змінювати кут нахилу, важелем під секцією для голови регулюють висоту ноші, з обох боків обладнані обмежувальними дужками, які опускаються, матраца, який відрізняється тим, що пристроєм фіксується матка до правої та лівої дужок ноші. 1 UA 88086 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
