Полімерна композиція для виготовлення труб

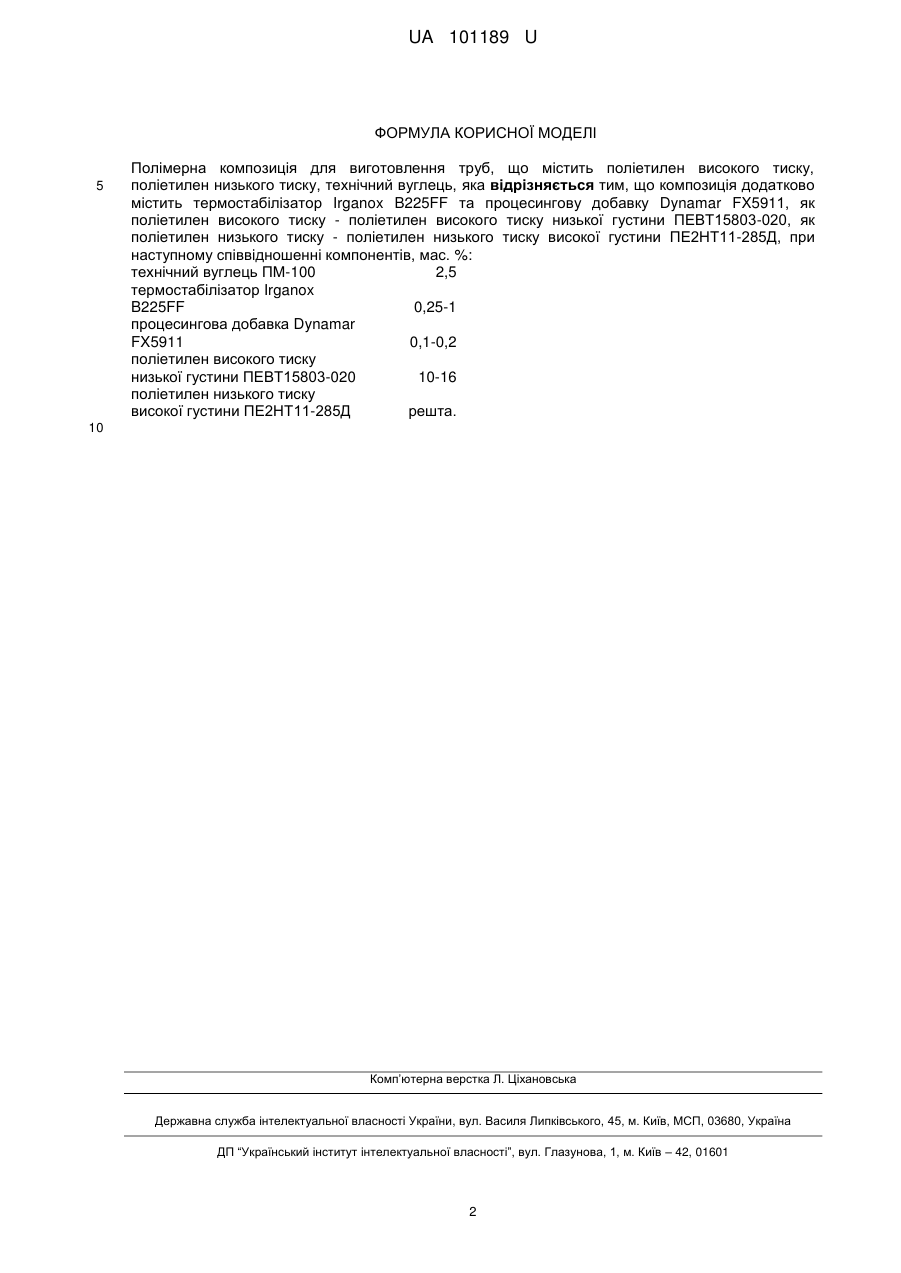

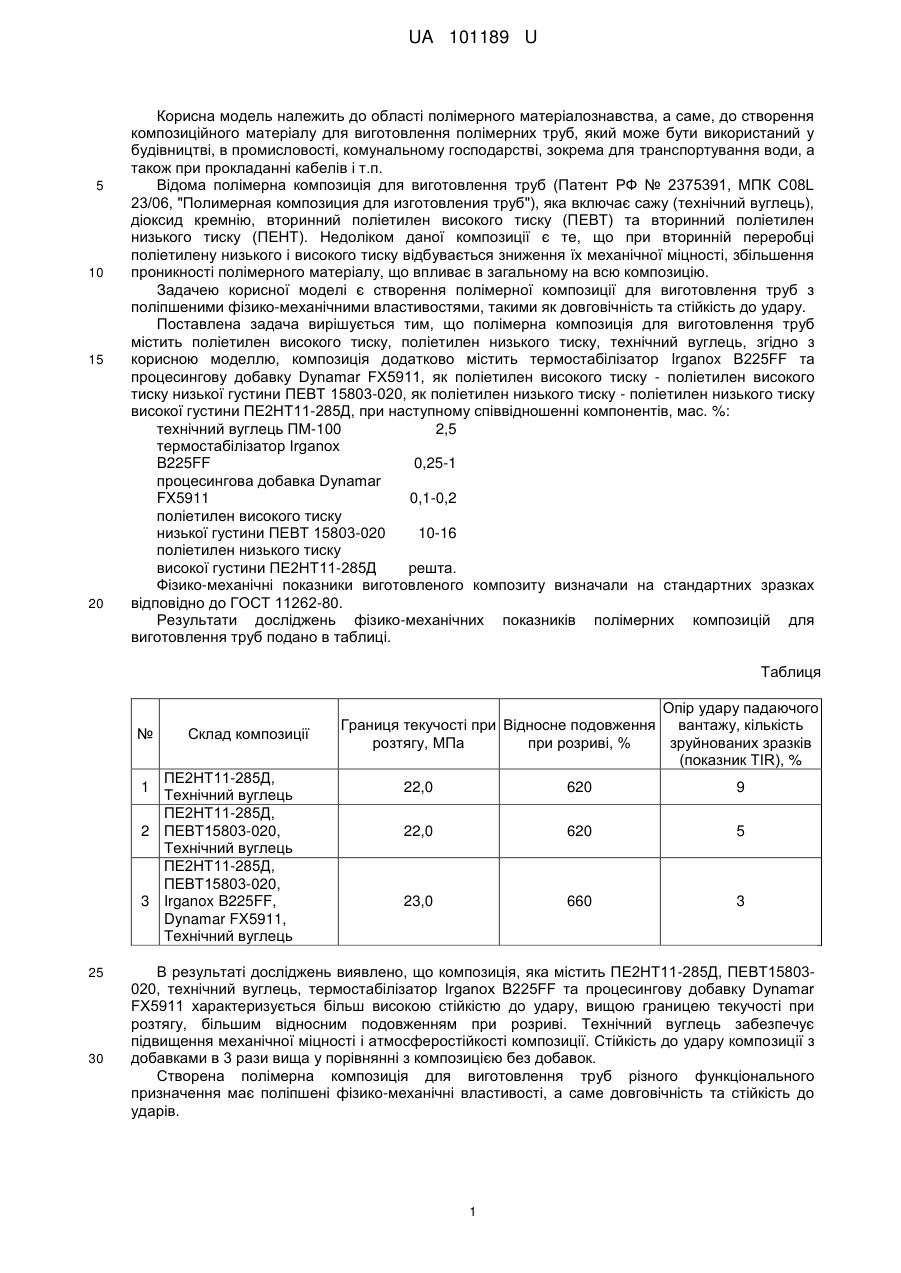

Реферат: Полімерна композиція для виготовлення труб містить поліетилен високого тиску, поліетилен низького тиску, технічний вуглець, причому композиція додатково містить термостабілізатор Irganox B225FF та процесингову добавку Dynamar FX5911, як поліетилен високого тиску поліетилен високого тиску низької густини ПЕВТ15803-020, як поліетилен низького тиску поліетилен низького тиску високої густини ПЕ2НТ11-285Д, при наступному співвідношенні компонентів, мас. %: технічний вуглець ПМ-100 2,5 термостабілізатор Irganox B225FF 0,25-1 процесингова добавка Dynamar FX5911 0,1-0,2 поліетилен високого тиску низької густини ПЕВТ15803-020 10-16 поліетилен низького тиску високої густини ПЕ2НТ11-285Д решта. UA 101189 U (12) UA 101189 U UA 101189 U 5 10 15 20 Корисна модель належить до області полімерного матеріалознавства, а саме, до створення композиційного матеріалу для виготовлення полімерних труб, який може бути використаний у будівництві, в промисловості, комунальному господарстві, зокрема для транспортування води, а також при прокладанні кабелів і т.п. Відома полімерна композиція для виготовлення труб (Патент РФ № 2375391, МПК C08L 23/06, "Полимерная композиция для изготовления труб"), яка включає сажу (технічний вуглець), діоксид кремнію, вторинний поліетилен високого тиску (ПЕВТ) та вторинний поліетилен низького тиску (ПЕНТ). Недоліком даної композиції є те, що при вторинній переробці поліетилену низького і високого тиску відбувається зниження їх механічної міцності, збільшення проникності полімерного матеріалу, що впливає в загальному на всю композицію. Задачею корисної моделі є створення полімерної композиції для виготовлення труб з поліпшеними фізико-механічними властивостями, такими як довговічність та стійкість до удару. Поставлена задача вирішується тим, що полімерна композиція для виготовлення труб містить поліетилен високого тиску, поліетилен низького тиску, технічний вуглець, згідно з корисною моделлю, композиція додатково містить термостабілізатор Irganox B225FF та процесингову добавку Dynamar FX5911, як поліетилен високого тиску - поліетилен високого тиску низької густини ПЕВТ 15803-020, як поліетилен низького тиску - поліетилен низького тиску високої густини ПЕ2НТ11-285Д, при наступному співвідношенні компонентів, мас. %: технічний вуглець ПМ-100 2,5 термостабілізатор Irganox B225FF 0,25-1 процесингова добавка Dynamar FX5911 0,1-0,2 поліетилен високого тиску низької густини ПЕВТ 15803-020 10-16 поліетилен низького тиску високої густини ПЕ2НТ11-285Д решта. Фізико-механічні показники виготовленого композиту визначали на стандартних зразках відповідно до ГОСТ 11262-80. Результати досліджень фізико-механічних показників полімерних композицій для виготовлення труб подано в таблиці. Таблиця № Склад композиції ПЕ2НТ11-285Д, Технічний вуглець ПЕ2НТ11-285Д, 2 ПЕВТ15803-020, Технічний вуглець ПЕ2НТ11-285Д, ПЕВТ15803-020, 3 Irganox B225FF, Dynamar FX5911, Технічний вуглець 1 25 30 Опір удару падаючого Границя текучості при Відносне подовження вантажу, кількість розтягу, МПа при розриві, % зруйнованих зразків (показник TIR), % 22,0 620 9 22,0 620 5 23,0 660 3 В результаті досліджень виявлено, що композиція, яка містить ПЕ2НТ11-285Д, ПЕВТ15803020, технічний вуглець, термостабілізатор Irganox B225FF та процесингову добавку Dynamar FX5911 характеризується більш високою стійкістю до удару, вищою границею текучості при розтягу, більшим відносним подовженням при розриві. Технічний вуглець забезпечує підвищення механічної міцності і атмосферостійкості композиції. Стійкість до удару композиції з добавками в 3 рази вища у порівнянні з композицією без добавок. Створена полімерна композиція для виготовлення труб різного функціонального призначення має поліпшені фізико-механічні властивості, а саме довговічність та стійкість до ударів. 1 UA 101189 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Полімерна композиція для виготовлення труб, що містить поліетилен високого тиску, поліетилен низького тиску, технічний вуглець, яка відрізняється тим, що композиція додатково містить термостабілізатор Irganox B225FF та процесингову добавку Dynamar FX5911, як поліетилен високого тиску - поліетилен високого тиску низької густини ПЕВТ15803-020, як поліетилен низького тиску - поліетилен низького тиску високої густини ПЕ2НТ11-285Д, при наступному співвідношенні компонентів, мас. %: технічний вуглець ПМ-100 2,5 термостабілізатор Irganox B225FF 0,25-1 процесингова добавка Dynamar FX5911 0,1-0,2 поліетилен високого тиску низької густини ПЕВТ15803-020 10-16 поліетилен низького тиску високої густини ПЕ2НТ11-285Д решта. 10 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
