Пристрій для розміщення реклами

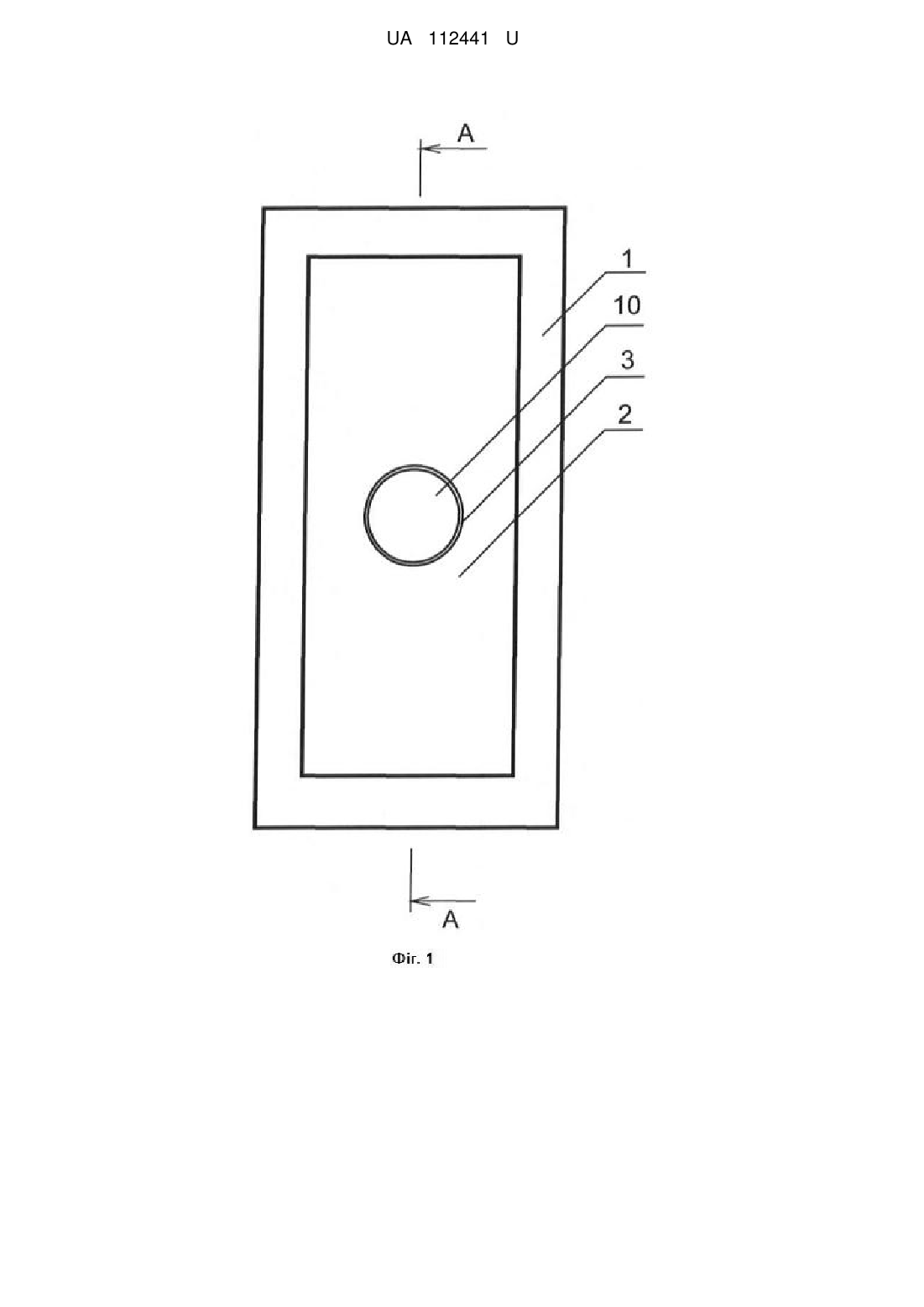

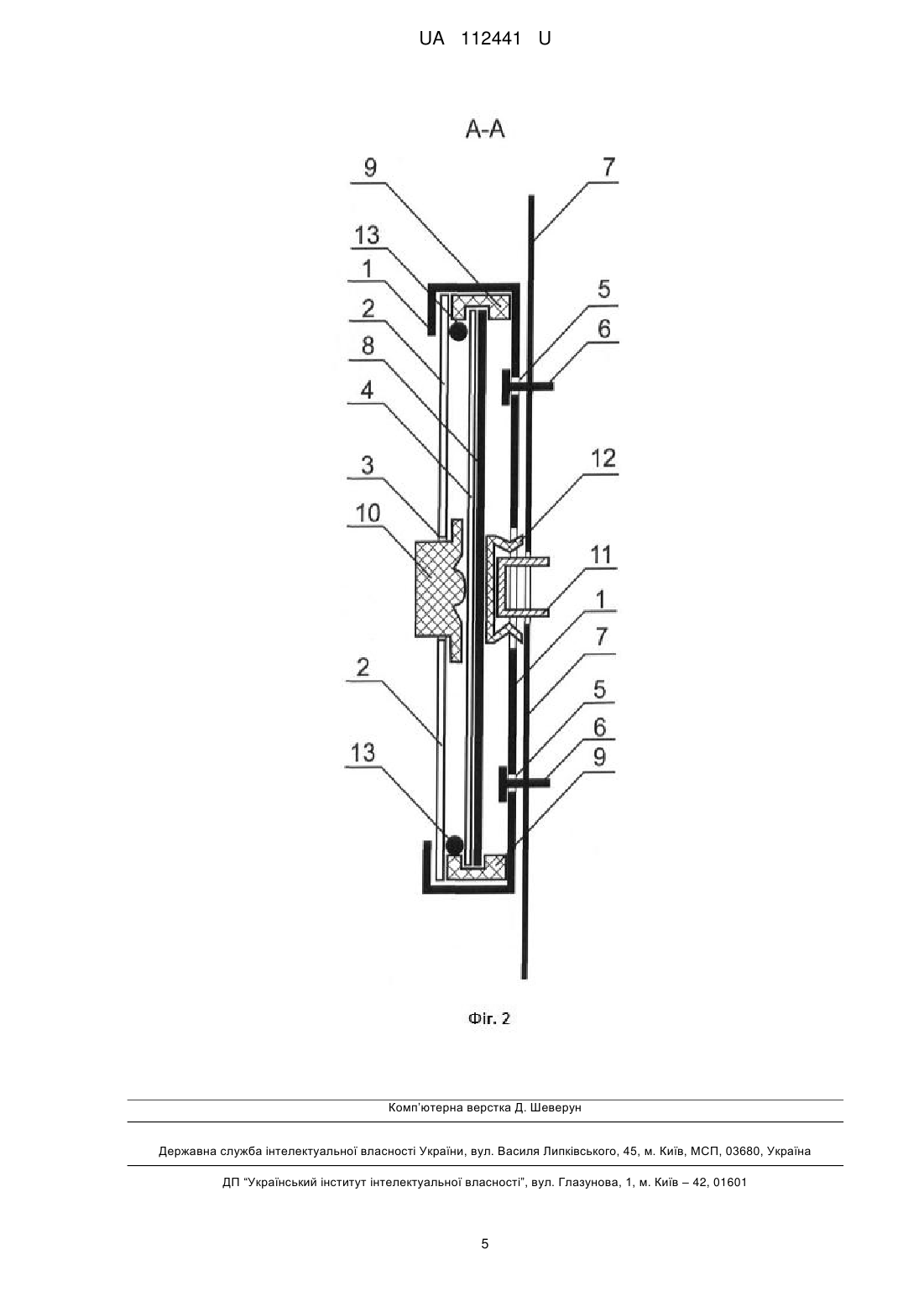

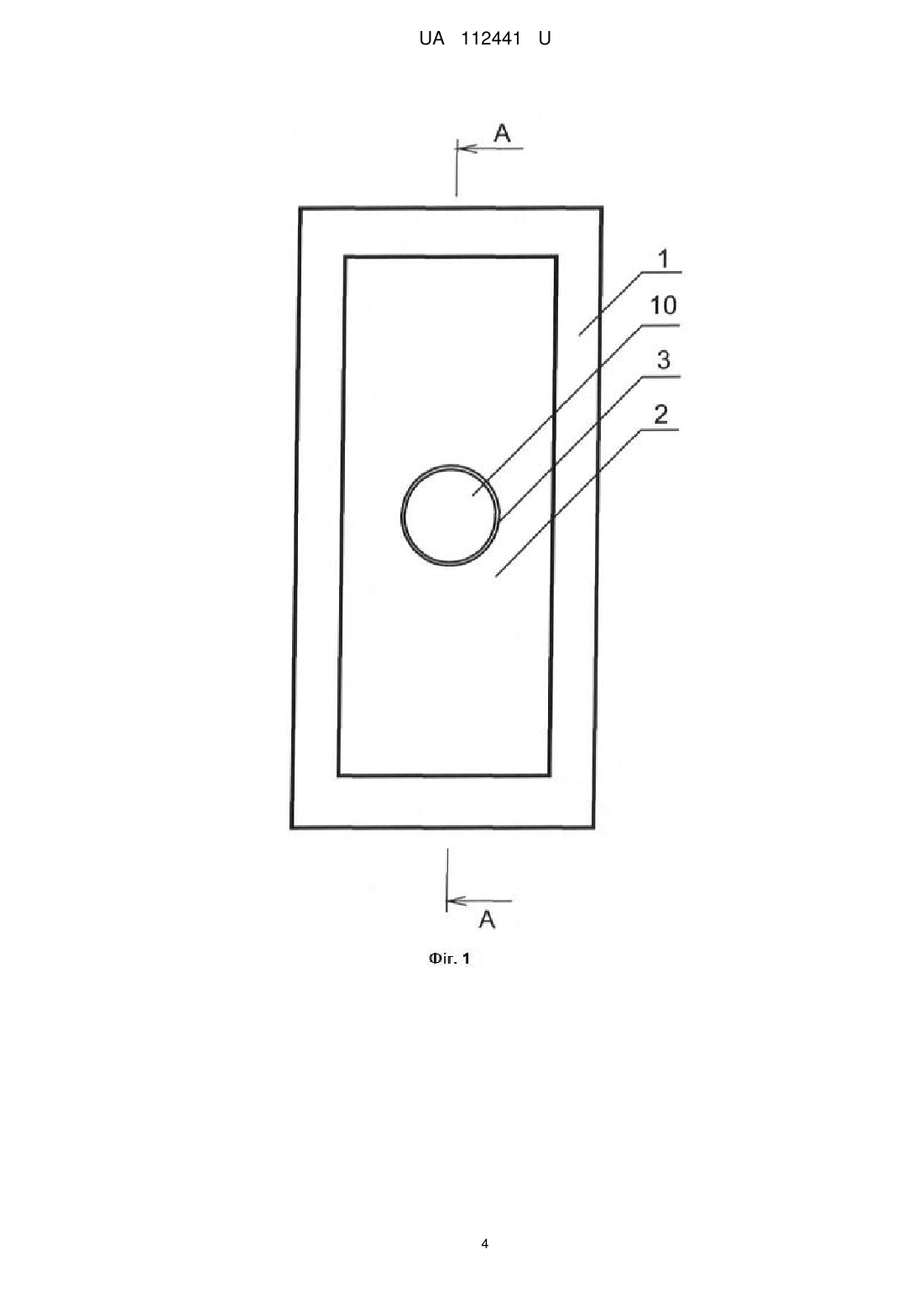

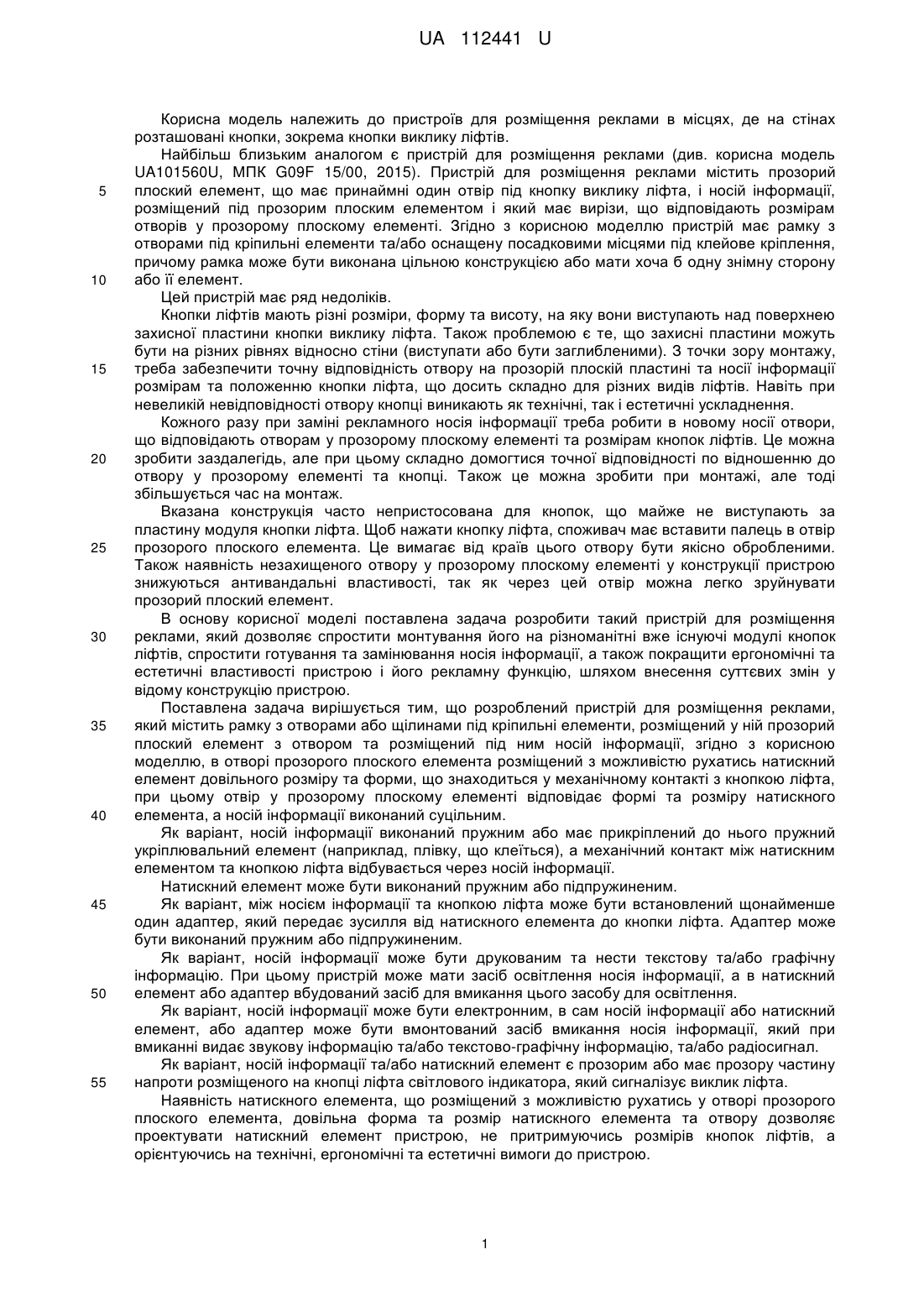

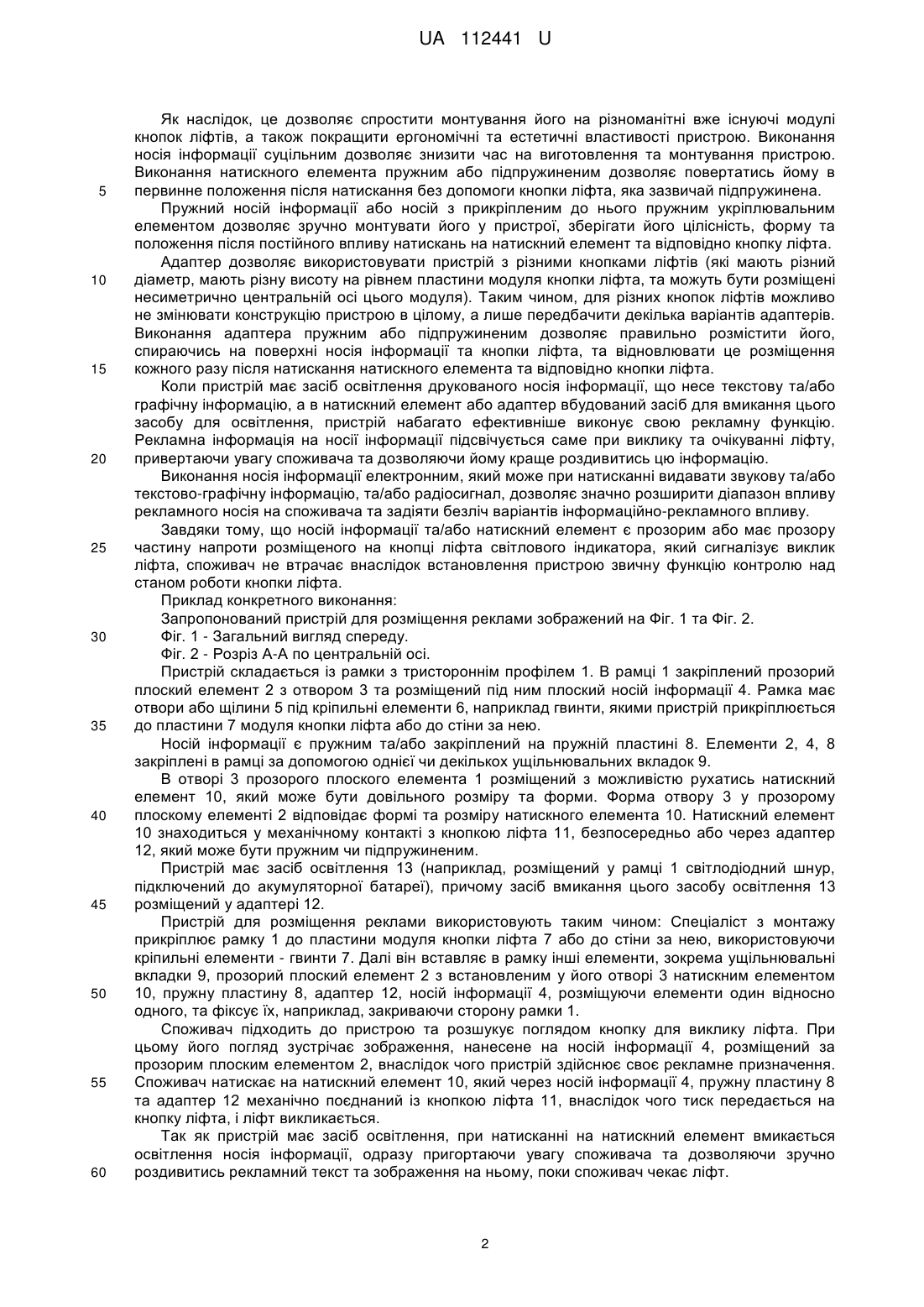

Реферат: UA 112441 U UA 112441 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для розміщення реклами в місцях, де на стінах розташовані кнопки, зокрема кнопки виклику ліфтів. Найбільш близьким аналогом є пристрій для розміщення реклами (див. корисна модель UA101560U, МПК G09F 15/00, 2015). Пристрій для розміщення реклами містить прозорий плоский елемент, що має принаймні один отвір під кнопку виклику ліфта, і носій інформації, розміщений під прозорим плоским елементом і який має вирізи, що відповідають розмірам отворів у прозорому плоскому елементі. Згідно з корисною моделлю пристрій має рамку з отворами під кріпильні елементи та/або оснащену посадковими місцями під клейове кріплення, причому рамка може бути виконана цільною конструкцією або мати хоча б одну знімну сторону або її елемент. Цей пристрій має ряд недоліків. Кнопки ліфтів мають різні розміри, форму та висоту, на яку вони виступають над поверхнею захисної пластини кнопки виклику ліфта. Також проблемою є те, що захисні пластини можуть бути на різних рівнях відносно стіни (виступати або бути заглибленими). З точки зору монтажу, треба забезпечити точну відповідність отвору на прозорій плоскій пластині та носії інформації розмірам та положенню кнопки ліфта, що досить складно для різних видів ліфтів. Навіть при невеликій невідповідності отвору кнопці виникають як технічні, так і естетичні ускладнення. Кожного разу при заміні рекламного носія інформації треба робити в новому носії отвори, що відповідають отворам у прозорому плоскому елементі та розмірам кнопок ліфтів. Це можна зробити заздалегідь, але при цьому складно домогтися точної відповідності по відношенню до отвору у прозорому елементі та кнопці. Також це можна зробити при монтажі, але тоді збільшується час на монтаж. Вказана конструкція часто непристосована для кнопок, що майже не виступають за пластину модуля кнопки ліфта. Щоб нажати кнопку ліфта, споживач має вставити палець в отвір прозорого плоского елемента. Це вимагає від країв цього отвору бути якісно обробленими. Також наявність незахищеного отвору у прозорому плоскому елементі у конструкції пристрою знижуються антивандальні властивості, так як через цей отвір можна легко зруйнувати прозорий плоский елемент. В основу корисної моделі поставлена задача розробити такий пристрій для розміщення реклами, який дозволяє спростити монтування його на різноманітні вже існуючі модулі кнопок ліфтів, спростити готування та замінювання носія інформації, а також покращити ергономічні та естетичні властивості пристрою і його рекламну функцію, шляхом внесення суттєвих змін у відому конструкцію пристрою. Поставлена задача вирішується тим, що розроблений пристрій для розміщення реклами, який містить рамку з отворами або щілинами під кріпильні елементи, розміщений у ній прозорий плоский елемент з отвором та розміщений під ним носій інформації, згідно з корисною моделлю, в отворі прозорого плоского елемента розміщений з можливістю рухатись натискний елемент довільного розміру та форми, що знаходиться у механічному контакті з кнопкою ліфта, при цьому отвір у прозорому плоскому елементі відповідає формі та розміру натискного елемента, а носій інформації виконаний суцільним. Як варіант, носій інформації виконаний пружним або має прикріплений до нього пружний укріплювальний елемент (наприклад, плівку, що клеїться), а механічний контакт між натискним елементом та кнопкою ліфта відбувається через носій інформації. Натискний елемент може бути виконаний пружним або підпружиненим. Як варіант, між носієм інформації та кнопкою ліфта може бути встановлений щонайменше один адаптер, який передає зусилля від натискного елемента до кнопки ліфта. Адаптер може бути виконаний пружним або підпружиненим. Як варіант, носій інформації може бути друкованим та нести текстову та/або графічну інформацію. При цьому пристрій може мати засіб освітлення носія інформації, а в натискний елемент або адаптер вбудований засіб для вмикання цього засобу для освітлення. Як варіант, носій інформації може бути електронним, в сам носій інформації або натискний елемент, або адаптер може бути вмонтований засіб вмикання носія інформації, який при вмиканні видає звукову інформацію та/або текстово-графічну інформацію, та/або радіосигнал. Як варіант, носій інформації та/або натискний елемент є прозорим або має прозору частину напроти розміщеного на кнопці ліфта світлового індикатора, який сигналізує виклик ліфта. Наявність натискного елемента, що розміщений з можливістю рухатись у отворі прозорого плоского елемента, довільна форма та розмір натискного елемента та отвору дозволяє проектувати натискний елемент пристрою, не притримуючись розмірів кнопок ліфтів, а орієнтуючись на технічні, ергономічні та естетичні вимоги до пристрою. 1 UA 112441 U 5 10 15 20 25 30 35 40 45 50 55 60 Як наслідок, це дозволяє спростити монтування його на різноманітні вже існуючі модулі кнопок ліфтів, а також покращити ергономічні та естетичні властивості пристрою. Виконання носія інформації суцільним дозволяє знизити час на виготовлення та монтування пристрою. Виконання натискного елемента пружним або підпружиненим дозволяє повертатись йому в первинне положення після натискання без допомоги кнопки ліфта, яка зазвичай підпружинена. Пружний носій інформації або носій з прикріпленим до нього пружним укріплювальним елементом дозволяє зручно монтувати його у пристрої, зберігати його цілісність, форму та положення після постійного впливу натискань на натискний елемент та відповідно кнопку ліфта. Адаптер дозволяє використовувати пристрій з різними кнопками ліфтів (які мають різний діаметр, мають різну висоту на рівнем пластини модуля кнопки ліфта, та можуть бути розміщені несиметрично центральній осі цього модуля). Таким чином, для різних кнопок ліфтів можливо не змінювати конструкцію пристрою в цілому, а лише передбачити декілька варіантів адаптерів. Виконання адаптера пружним або підпружиненим дозволяє правильно розмістити його, спираючись на поверхні носія інформації та кнопки ліфта, та відновлювати це розміщення кожного разу після натискання натискного елемента та відповідно кнопки ліфта. Коли пристрій має засіб освітлення друкованого носія інформації, що несе текстову та/або графічну інформацію, а в натискний елемент або адаптер вбудований засіб для вмикання цього засобу для освітлення, пристрій набагато ефективніше виконує свою рекламну функцію. Рекламна інформація на носії інформації підсвічується саме при виклику та очікуванні ліфту, привертаючи увагу споживача та дозволяючи йому краще роздивитись цю інформацію. Виконання носія інформації електронним, який може при натисканні видавати звукову та/або текстово-графічну інформацію, та/або радіосигнал, дозволяє значно розширити діапазон впливу рекламного носія на споживача та задіяти безліч варіантів інформаційно-рекламного впливу. Завдяки тому, що носій інформації та/або натискний елемент є прозорим або має прозору частину напроти розміщеного на кнопці ліфта світлового індикатора, який сигналізує виклик ліфта, споживач не втрачає внаслідок встановлення пристрою звичну функцію контролю над станом роботи кнопки ліфта. Приклад конкретного виконання: Запропонований пристрій для розміщення реклами зображений на Фіг. 1 та Фіг. 2. Фіг. 1 - Загальний вигляд спереду. Фіг. 2 - Розріз А-А по центральній осі. Пристрій складається із рамки з тристороннім профілем 1. В рамці 1 закріплений прозорий плоский елемент 2 з отвором 3 та розміщений під ним плоский носій інформації 4. Рамка має отвори або щілини 5 під кріпильні елементи 6, наприклад гвинти, якими пристрій прикріплюється до пластини 7 модуля кнопки ліфта або до стіни за нею. Носій інформації є пружним та/або закріплений на пружній пластині 8. Елементи 2, 4, 8 закріплені в рамці за допомогою однієї чи декількох ущільнювальних вкладок 9. В отворі 3 прозорого плоского елемента 1 розміщений з можливістю рухатись натискний елемент 10, який може бути довільного розміру та форми. Форма отвору 3 у прозорому плоскому елементі 2 відповідає формі та розміру натискного елемента 10. Натискний елемент 10 знаходиться у механічному контакті з кнопкою ліфта 11, безпосередньо або через адаптер 12, який може бути пружним чи підпружиненим. Пристрій має засіб освітлення 13 (наприклад, розміщений у рамці 1 світлодіодний шнур, підключений до акумуляторної батареї), причому засіб вмикання цього засобу освітлення 13 розміщений у адаптері 12. Пристрій для розміщення реклами використовують таким чином: Спеціаліст з монтажу прикріплює рамку 1 до пластини модуля кнопки ліфта 7 або до стіни за нею, використовуючи кріпильні елементи - гвинти 7. Далі він вставляє в рамку інші елементи, зокрема ущільнювальні вкладки 9, прозорий плоский елемент 2 з встановленим у його отворі 3 натискним елементом 10, пружну пластину 8, адаптер 12, носій інформації 4, розміщуючи елементи один відносно одного, та фіксує їх, наприклад, закриваючи сторону рамки 1. Споживач підходить до пристрою та розшукує поглядом кнопку для виклику ліфта. При цьому його погляд зустрічає зображення, нанесене на носій інформації 4, розміщений за прозорим плоским елементом 2, внаслідок чого пристрій здійснює своє рекламне призначення. Споживач натискає на натискний елемент 10, який через носій інформації 4, пружну пластину 8 та адаптер 12 механічно поєднаний із кнопкою ліфта 11, внаслідок чого тиск передається на кнопку ліфта, і ліфт викликається. Так як пристрій має засіб освітлення, при натисканні на натискний елемент вмикається освітлення носія інформації, одразу пригортаючи увагу споживача та дозволяючи зручно роздивитись рекламний текст та зображення на ньому, поки споживач чекає ліфт. 2 UA 112441 U 5 10 Пружні або підпружинені елементи, на які відбувається натискання, цілком відновлюють свою форму та положення після зняття тиску. Якщо носій інформації виконаний електронним, він може при натисканні видавати звукову та/або текстово-графічну інформацію, та/або радіосигнал, чим значно доповнює рекламну дію пристрою (наприклад, програючи звукову рекламну інформацію - мелодію, начитаний текст, пісню, або через радіосигнал насилати керуючий сигнал до електронних пристроїв навкруги). Заміна рекламного носія 4 або інших елементів пристрою може відбуватись звичайним чином, як правило через знімну або відсутню стінку рамки 1. Така конструкція пристрою для розміщення реклами дозволить спростити монтування його на різноманітні вже існуючи модулі кнопок ліфтів, спростити готування та замінювання носія інформації, а також покращити ергономічні та естетичні властивості пристрою і його рекламну функцію. Корисна модель може бути реалізована промисловим способом, зокрема на існуючих приладобудівних підприємствах, на базі відомих матеріалів, технологій та обладнання. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 1. Пристрій для розміщення реклами, який містить рамку з отворами або щілинами під кріпильні елементи, розміщений у ній прозорий плоский елемент з отвором та розміщений під ним носій інформації, який відрізняється тим, що в отворі прозорого плоского елемента розміщений з можливістю рухатись натискний елемент довільного розміру та форми, що знаходиться у механічному контакті з кнопкою ліфта, при цьому отвір у прозорому плоскому елементі відповідає формі та розміру натискного елемента, а носій інформації виконаний суцільним. 2. Пристрій за п. 1, який відрізняється тим, що носій інформації виконаний пружним або має прикріплений до нього пружний укріплювальний елемент, а механічний контакт між натискним елементом та кнопкою ліфта відбувається через носій інформації. 3. Пристрій за п. 1 або п. 2, який відрізняється тим, що натискний елемент виконаний пружним або підпружиненим. 4. Пристрій за будь-яким з п. 2 або п. 3, який відрізняється тим, що між носієм інформації та кнопкою ліфта встановлений щонайменше один адаптер, який передає зусилля від натискного елемента до кнопки ліфта. 5. Пристрій за п. 4, який відрізняється тим, що адаптер є пружним або підпружиненим. 6. Пристрій за будь-яким з пп. 1-5, який відрізняється тим, що носій інформації є друкованим і несе текстову та/або графічну інформацію, а пристрій має засіб освітлення носія інформації, причому в натискний елемент або адаптер вбудований засіб вмикання цього засобу для освітлення. 7. Пристрій за будь-яким з пп. 1-5, який відрізняється тим, що носій інформації є електронним, в сам носій інформації або натискний елемент, або адаптер вмонтований засіб вмикання носія інформації, який при вмиканні видає звукову інформацію та/або текстово-графічну інформацію, та/або радіосигнал. 8. Пристрій за будь-яким з пп. 1-7, який відрізняється тим, що носій інформації та/або натискний елемент є прозорим або має прозору частину напроти розміщеного на кнопці ліфта світлового індикатора, який сигналізує виклик ліфта. 3 UA 112441 U 4 UA 112441 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
