Пристрій для подрібнення твердих органічних добрив і формування бурту

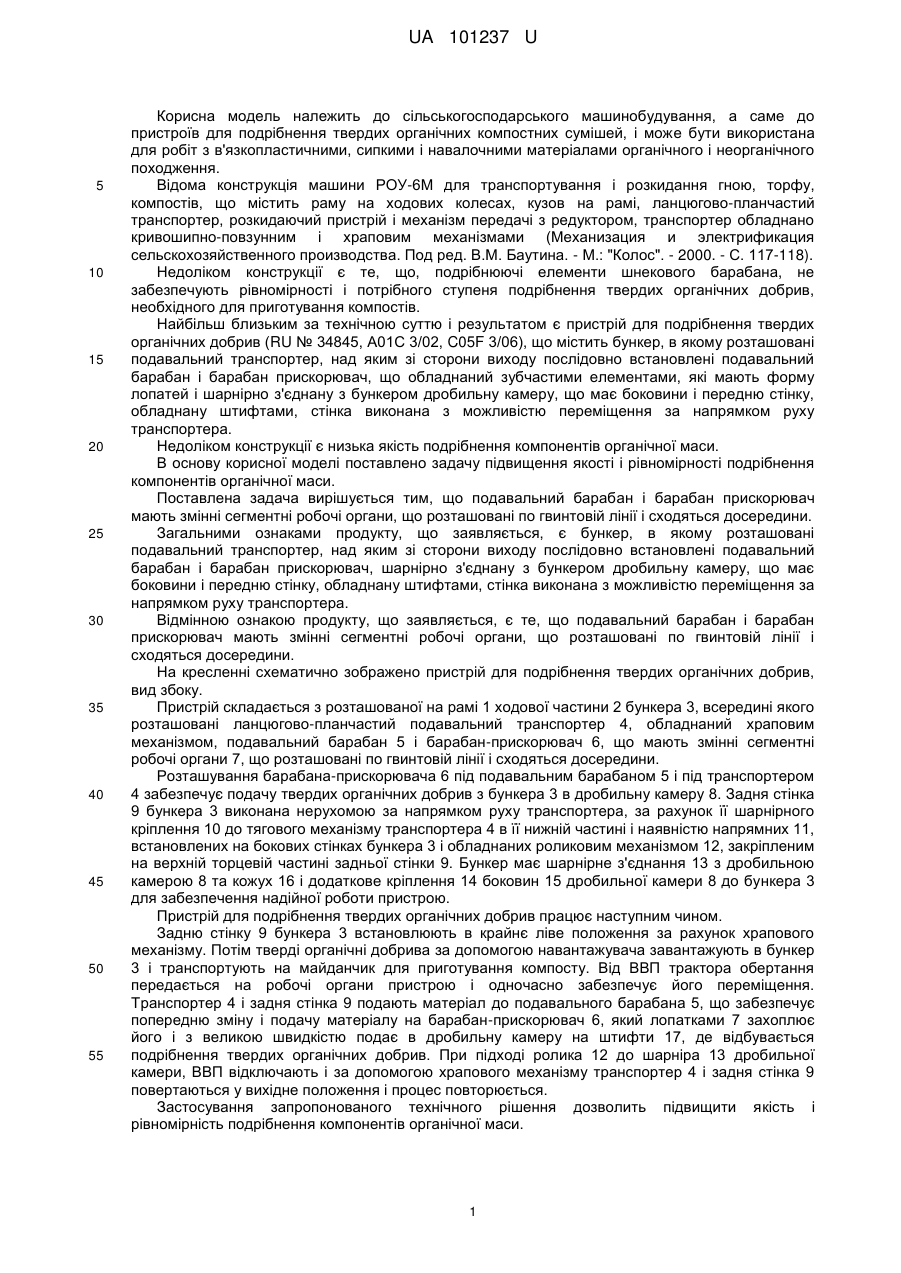

Реферат: Пристрій для подрібнення твердих органічних добрив містить бункер, в якому розташовані подавальний транспортер, над яким зі сторони виходу послідовно встановлені подавальний барабан і барабан прискорювач, шарнірно з'єднану з бункером дробильну камеру, що має боковини і передню стінку, обладнану штифтами, стінка виконана з можливістю переміщення за напрямком руху транспортера. Подавальний барабан і барабан прискорювач мають змінні сегментні робочі органи, що розташовані по гвинтовій лінії і сходяться досередини. UA 101237 U (54) ПРИСТРІЙ ДЛЯ ПОДРІБНЕННЯ ТВЕРДИХ ОРГАНІЧНИХ ДОБРИВ І ФОРМУВАННЯ БУРТУ UA 101237 U UA 101237 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до пристроїв для подрібнення твердих органічних компостних сумішей, і може бути використана для робіт з в'язкопластичними, сипкими і навалочними матеріалами органічного і неорганічного походження. Відома конструкція машини РОУ-6М для транспортування і розкидання гною, торфу, компостів, що містить раму на ходових колесах, кузов на рамі, ланцюгово-планчастий транспортер, розкидаючий пристрій і механізм передачі з редуктором, транспортер обладнано кривошипно-повзунним і храповим механізмами (Механизация и электрификация сельскохозяйственного производства. Под ред. В.М. Баутина. - М.: "Колос". - 2000. - С. 117-118). Недоліком конструкції є те, що, подрібнюючі елементи шнекового барабана, не забезпечують рівномірності і потрібного ступеня подрібнення твердих органічних добрив, необхідного для приготування компостів. Найбільш близьким за технічною суттю і результатом є пристрій для подрібнення твердих органічних добрив (RU № 34845, А01С 3/02, C05F 3/06), що містить бункер, в якому розташовані подавальний транспортер, над яким зі сторони виходу послідовно встановлені подавальний барабан і барабан прискорювач, що обладнаний зубчастими елементами, які мають форму лопатей і шарнірно з'єднану з бункером дробильну камеру, що має боковини і передню стінку, обладнану штифтами, стінка виконана з можливістю переміщення за напрямком руху транспортера. Недоліком конструкції є низька якість подрібнення компонентів органічної маси. В основу корисної моделі поставлено задачу підвищення якості і рівномірності подрібнення компонентів органічної маси. Поставлена задача вирішується тим, що подавальний барабан і барабан прискорювач мають змінні сегментні робочі органи, що розташовані по гвинтовій лінії і сходяться досередини. Загальними ознаками продукту, що заявляється, є бункер, в якому розташовані подавальний транспортер, над яким зі сторони виходу послідовно встановлені подавальний барабан і барабан прискорювач, шарнірно з'єднану з бункером дробильну камеру, що має боковини і передню стінку, обладнану штифтами, стінка виконана з можливістю переміщення за напрямком руху транспортера. Відмінною ознакою продукту, що заявляється, є те, що подавальний барабан і барабан прискорювач мають змінні сегментні робочі органи, що розташовані по гвинтовій лінії і сходяться досередини. На кресленні схематично зображено пристрій для подрібнення твердих органічних добрив, вид збоку. Пристрій складається з розташованої на рамі 1 ходової частини 2 бункера 3, всередині якого розташовані ланцюгово-планчастий подавальний транспортер 4, обладнаний храповим механізмом, подавальний барабан 5 і барабан-прискорювач 6, що мають змінні сегментні робочі органи 7, що розташовані по гвинтовій лінії і сходяться досередини. Розташування барабана-прискорювача 6 під подавальним барабаном 5 і під транспортером 4 забезпечує подачу твердих органічних добрив з бункера 3 в дробильну камеру 8. Задня стінка 9 бункера 3 виконана нерухомою за напрямком руху транспортера, за рахунок її шарнірного кріплення 10 до тягового механізму транспортера 4 в її нижній частині і наявністю напрямних 11, встановлених на бокових стінках бункера 3 і обладнаних роликовим механізмом 12, закріпленим на верхній торцевій частині задньої стінки 9. Бункер має шарнірне з'єднання 13 з дробильною камерою 8 та кожух 16 і додаткове кріплення 14 боковин 15 дробильної камери 8 до бункера 3 для забезпечення надійної роботи пристрою. Пристрій для подрібнення твердих органічних добрив працює наступним чином. Задню стінку 9 бункера 3 встановлюють в крайнє ліве положення за рахунок храпового механізму. Потім тверді органічні добрива за допомогою навантажувача завантажують в бункер 3 і транспортують на майданчик для приготування компосту. Від ВВП трактора обертання передається на робочі органи пристрою і одночасно забезпечує його переміщення. Транспортер 4 і задня стінка 9 подають матеріал до подавального барабана 5, що забезпечує попередню зміну і подачу матеріалу на барабан-прискорювач 6, який лопатками 7 захоплює його і з великою швидкістю подає в дробильну камеру на штифти 17, де відбувається подрібнення твердих органічних добрив. При підході ролика 12 до шарніра 13 дробильної камери, ВВП відключають і за допомогою храпового механізму транспортер 4 і задня стінка 9 повертаються у вихідне положення і процес повторюється. Застосування запропонованого технічного рішення дозволить підвищити якість і рівномірність подрібнення компонентів органічної маси. 1 UA 101237 U 5 За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечує досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як пристрій для подрібнення твердих органічних добрив. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Пристрій для подрібнення твердих органічних добрив, що містить бункер, в якому розташовані подавальний транспортер, над яким зі сторони виходу послідовно встановлені подавальний барабан і барабан прискорювач, шарнірно з'єднану з бункером дробильну камеру, що має боковини і передню стінку, обладнану штифтами, стінка виконана з можливістю переміщення за напрямком руху транспортера, який відрізняється тим, що подавальний барабан і барабан прискорювач мають змінні сегментні робочі органи, що розташовані по гвинтовій лінії і сходяться досередини. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
