Запірний елемент клапана

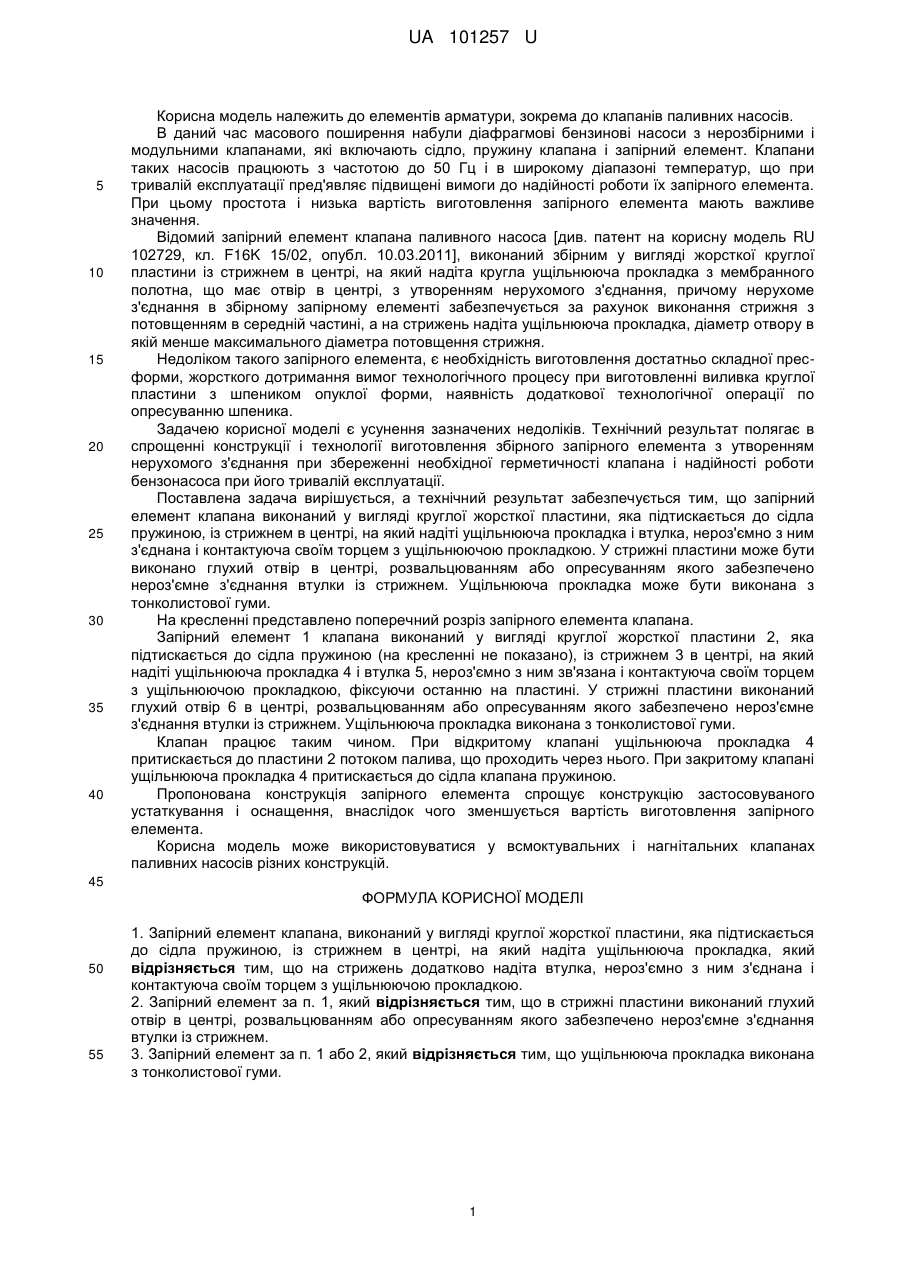

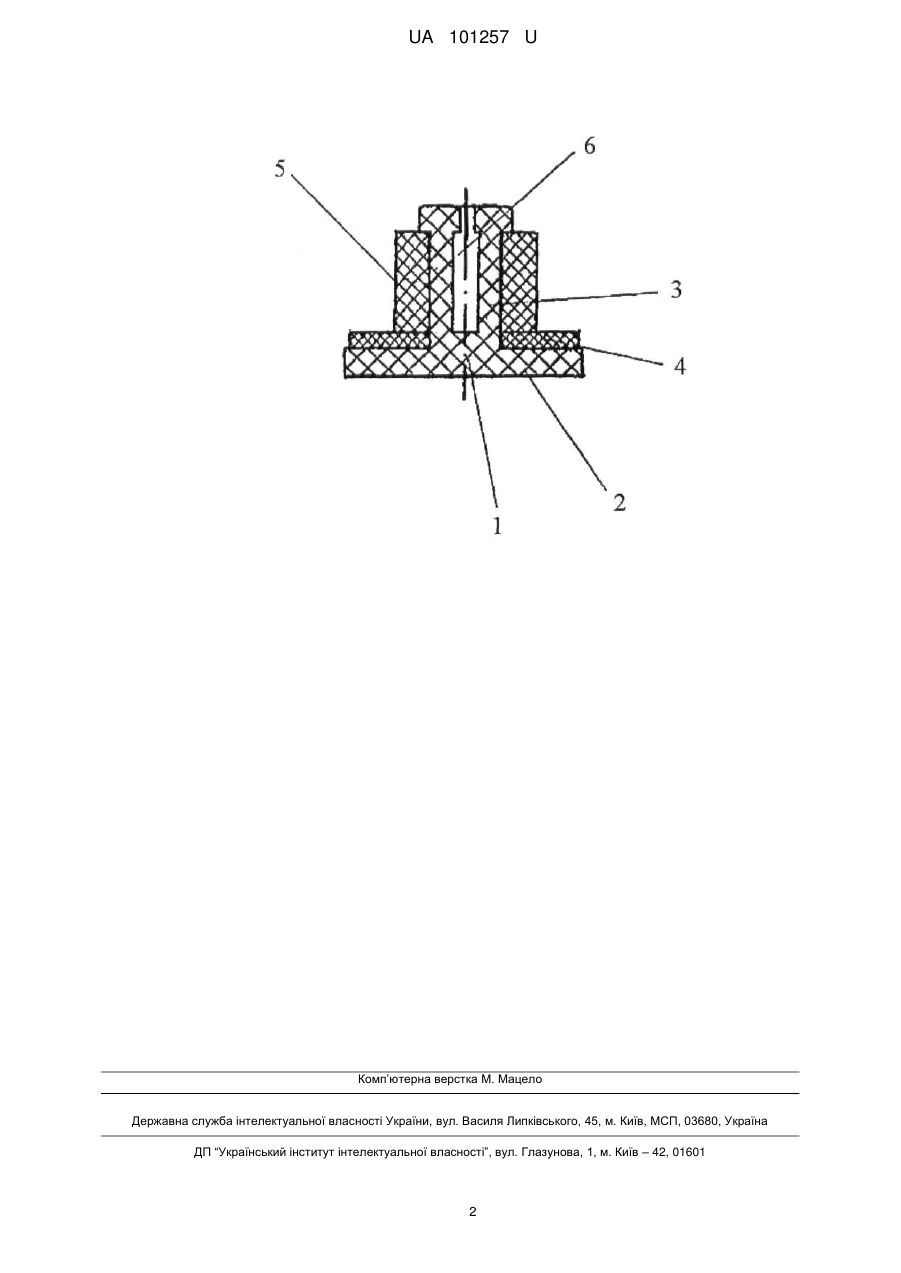

Реферат: Запірний елемент клапана виконаний у вигляді круглої жорсткої пластини, яка підтискається до сідла пружиною, із стрижнем в центрі, на який надіта ущільнююча прокладка, причому на стрижень додатково надіта втулка, нероз'ємно з ним з'єднана і контактуюча своїм торцем з ущільнюючою прокладкою. UA 101257 U (54) ЗАПІРНИЙ ЕЛЕМЕНТ КЛАПАНА UA 101257 U UA 101257 U 5 10 15 20 25 30 35 40 Корисна модель належить до елементів арматури, зокрема до клапанів паливних насосів. В даний час масового поширення набули діафрагмові бензинові насоси з нерозбірними і модульними клапанами, які включають сідло, пружину клапана і запірний елемент. Клапани таких насосів працюють з частотою до 50 Гц і в широкому діапазоні температур, що при тривалій експлуатації пред'являє підвищені вимоги до надійності роботи їх запірного елемента. При цьому простота і низька вартість виготовлення запірного елемента мають важливе значення. Відомий запірний елемент клапана паливного насоса [див. патент на корисну модель RU 102729, кл. F16K 15/02, опубл. 10.03.2011], виконаний збірним у вигляді жорсткої круглої пластини із стрижнем в центрі, на який надіта кругла ущільнююча прокладка з мембранного полотна, що має отвір в центрі, з утворенням нерухомого з'єднання, причому нерухоме з'єднання в збірному запірному елементі забезпечується за рахунок виконання стрижня з потовщенням в середній частині, а на стрижень надіта ущільнююча прокладка, діаметр отвору в якій менше максимального діаметра потовщення стрижня. Недоліком такого запірного елемента, є необхідність виготовлення достатньо складної пресформи, жорсткого дотримання вимог технологічного процесу при виготовленні виливка круглої пластини з шпеником опуклої форми, наявність додаткової технологічної операції по опресуванню шпеника. Задачею корисної моделі є усунення зазначених недоліків. Технічний результат полягає в спрощенні конструкції і технології виготовлення збірного запірного елемента з утворенням нерухомого з'єднання при збереженні необхідної герметичності клапана і надійності роботи бензонасоса при його тривалій експлуатації. Поставлена задача вирішується, а технічний результат забезпечується тим, що запірний елемент клапана виконаний у вигляді круглої жорсткої пластини, яка підтискається до сідла пружиною, із стрижнем в центрі, на який надіті ущільнююча прокладка і втулка, нероз'ємно з ним з'єднана і контактуюча своїм торцем з ущільнюючою прокладкою. У стрижні пластини може бути виконано глухий отвір в центрі, розвальцюванням або опресуванням якого забезпечено нероз'ємне з'єднання втулки із стрижнем. Ущільнююча прокладка може бути виконана з тонколистової гуми. На кресленні представлено поперечний розріз запірного елемента клапана. Запірний елемент 1 клапана виконаний у вигляді круглої жорсткої пластини 2, яка підтискається до сідла пружиною (на кресленні не показано), із стрижнем 3 в центрі, на який надіті ущільнююча прокладка 4 і втулка 5, нероз'ємно з ним зв'язана і контактуюча своїм торцем з ущільнюючою прокладкою, фіксуючи останню на пластині. У стрижні пластини виконаний глухий отвір 6 в центрі, розвальцюванням або опресуванням якого забезпечено нероз'ємне з'єднання втулки із стрижнем. Ущільнююча прокладка виконана з тонколистової гуми. Клапан працює таким чином. При відкритому клапані ущільнююча прокладка 4 притискається до пластини 2 потоком палива, що проходить через нього. При закритому клапані ущільнююча прокладка 4 притискається до сідла клапана пружиною. Пропонована конструкція запірного елемента спрощує конструкцію застосовуваного устаткування і оснащення, внаслідок чого зменшується вартість виготовлення запірного елемента. Корисна модель може використовуватися у всмоктувальних і нагнітальних клапанах паливних насосів різних конструкцій. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Запірний елемент клапана, виконаний у вигляді круглої жорсткої пластини, яка підтискається до сідла пружиною, із стрижнем в центрі, на який надіта ущільнююча прокладка, який відрізняється тим, що на стрижень додатково надіта втулка, нероз'ємно з ним з'єднана і контактуюча своїм торцем з ущільнюючою прокладкою. 2. Запірний елемент за п. 1, який відрізняється тим, що в стрижні пластини виконаний глухий отвір в центрі, розвальцюванням або опресуванням якого забезпечено нероз'ємне з'єднання втулки із стрижнем. 3. Запірний елемент за п. 1 або 2, який відрізняється тим, що ущільнююча прокладка виконана з тонколистової гуми. 1 UA 101257 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
