Запірний елемент індикаторної пломби

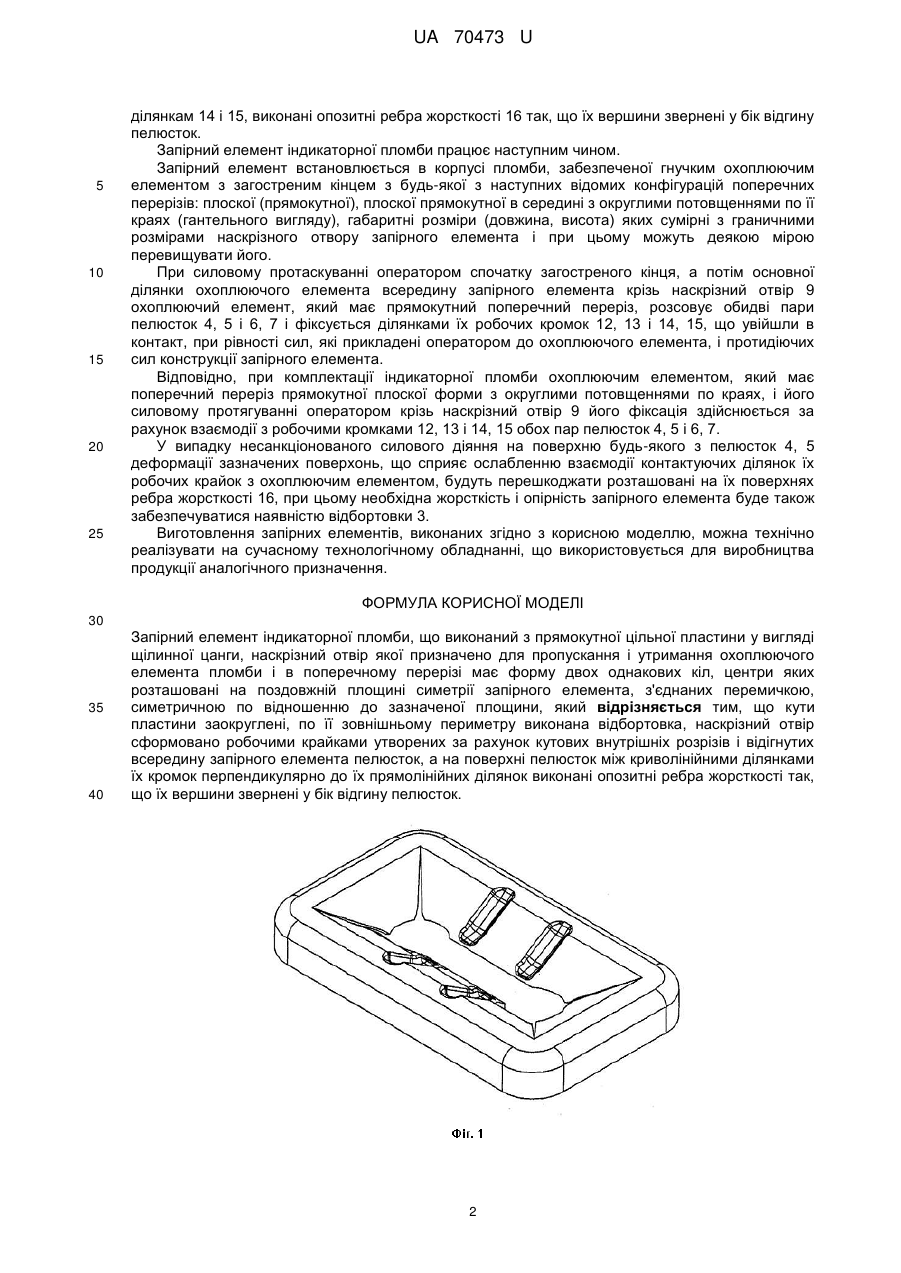

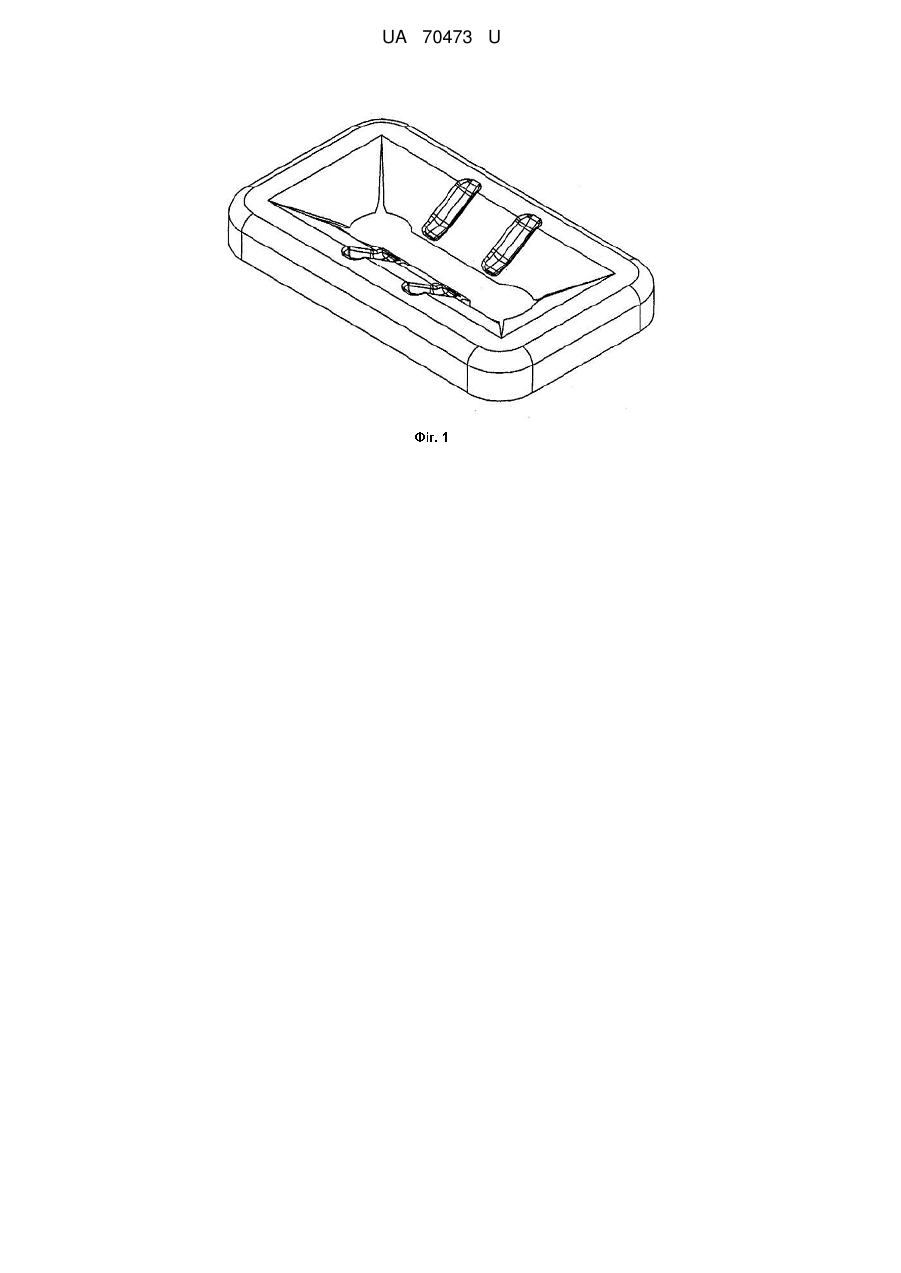

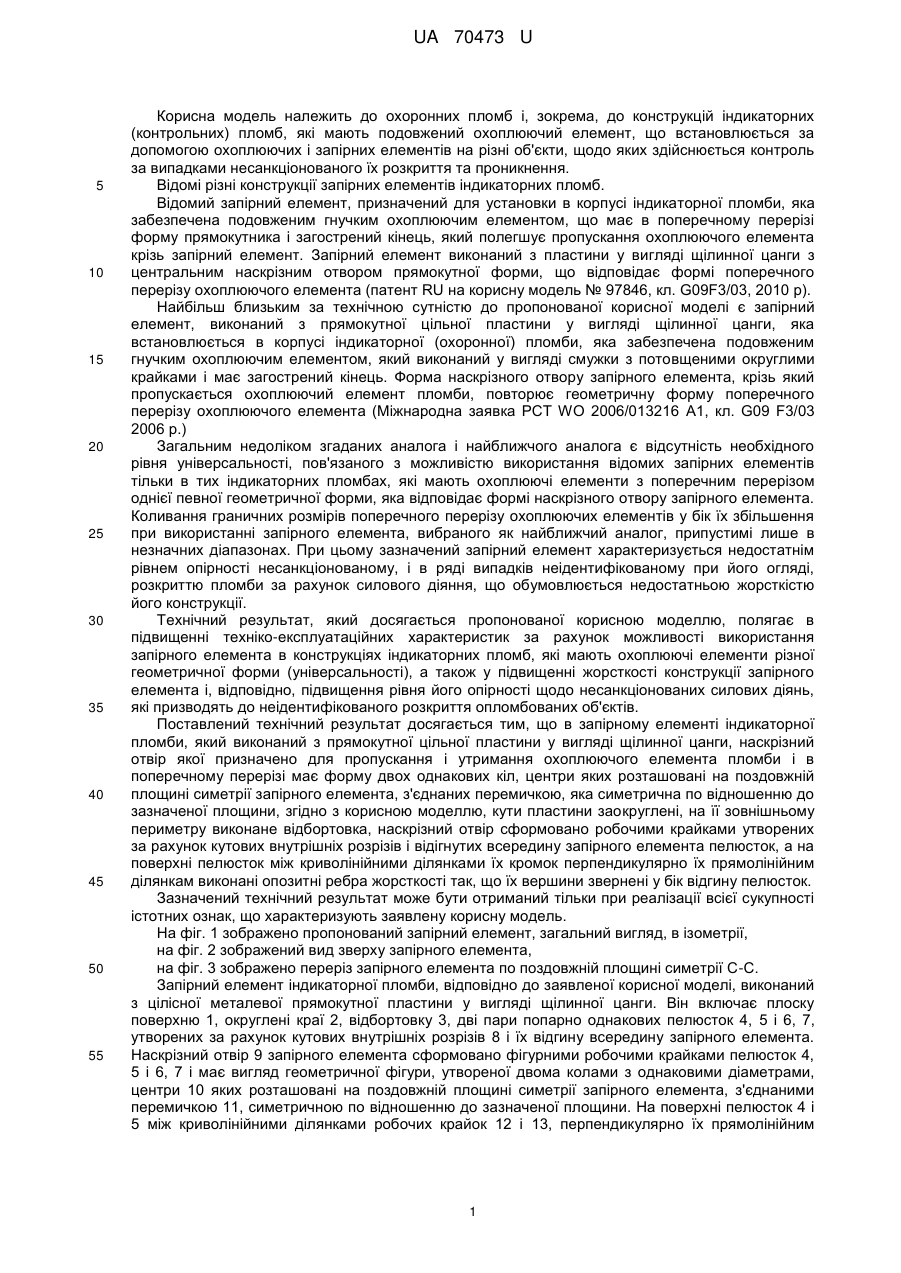

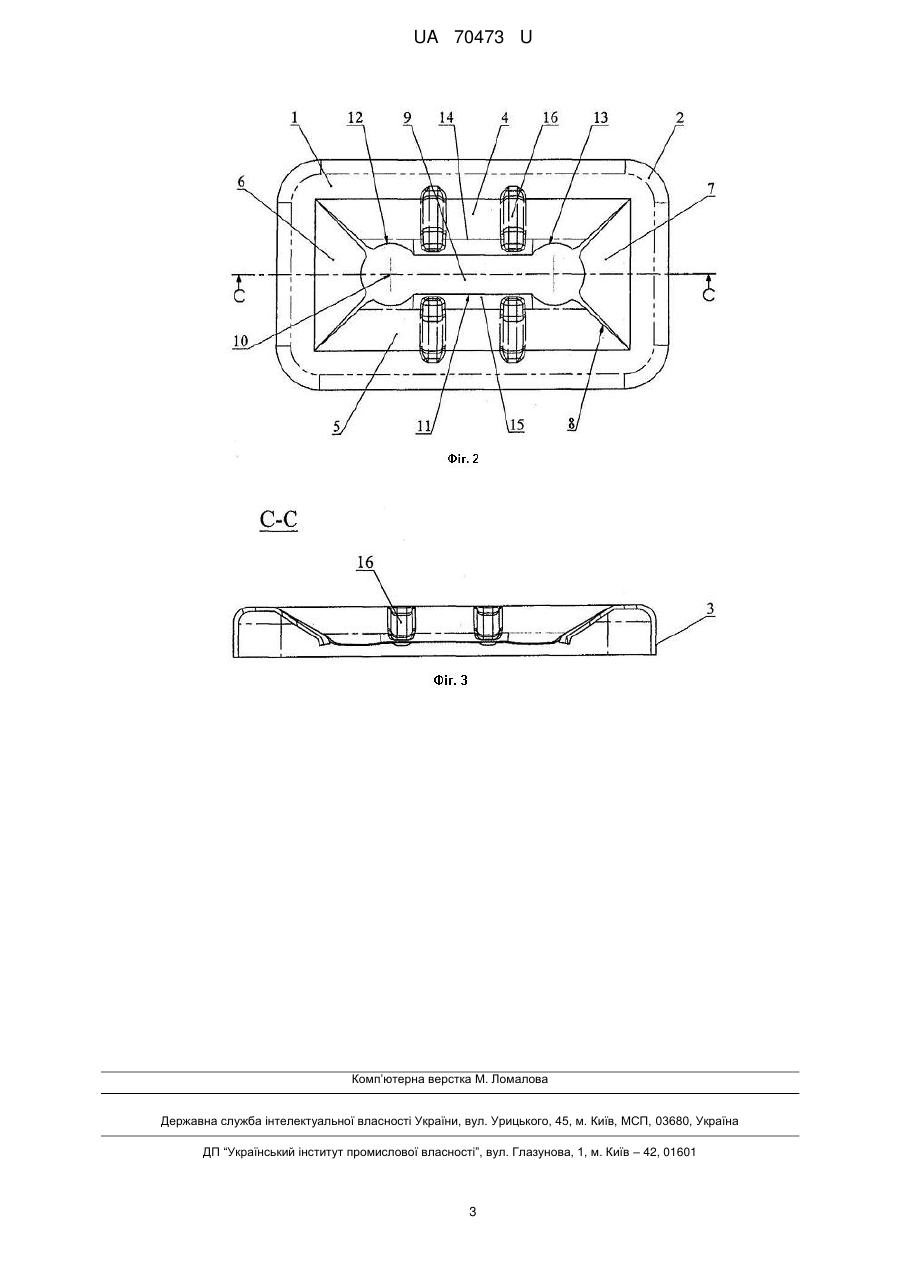

Реферат: Запірний елемент індикаторної пломби виконаний з прямокутної цільної пластини у вигляді щілинної цанги, наскрізний отвір якої призначено для пропускання і утримання охоплюючого елемента пломби і в поперечному перерізі має форму двох однакових кіл, центри яких розташовані на поздовжній площині симетрії запірного елемента, з'єднаних перемичкою, симетричною по відношенню до зазначеної площини. Кути пластини заокруглені. По її зовнішньому периметру виконана відбортовка. Наскрізний отвір сформовано робочими крайками утворених за рахунок кутових внутрішніх розрізів і відігнутих всередину запірного елемента пелюсток. На поверхні пелюсток між криволінійними ділянками їх кромок перпендикулярно до їх прямолінійних ділянок виконані опозитні ребра жорсткості так, що їх вершини звернені у бік відгину пелюсток. UA 70473 U (33) Код держави-учасниці RU UA 70473 U UA 70473 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до охоронних пломб і, зокрема, до конструкцій індикаторних (контрольних) пломб, які мають подовжений охоплюючий елемент, що встановлюється за допомогою охоплюючих і запірних елементів на різні об'єкти, щодо яких здійснюється контроль за випадками несанкціонованого їх розкриття та проникнення. Відомі різні конструкції запірних елементів індикаторних пломб. Відомий запірний елемент, призначений для установки в корпусі індикаторної пломби, яка забезпечена подовженим гнучким охоплюючим елементом, що має в поперечному перерізі форму прямокутника і загострений кінець, який полегшує пропускання охоплюючого елемента крізь запірний елемент. Запірний елемент виконаний з пластини у вигляді щілинної цанги з центральним наскрізним отвором прямокутної форми, що відповідає формі поперечного перерізу охоплюючого елемента (патент RU на корисну модель № 97846, кл. G09F3/03, 2010 р). Найбільш близьким за технічною сутністю до пропонованої корисної моделі є запірний елемент, виконаний з прямокутної цільної пластини у вигляді щілинної цанги, яка встановлюється в корпусі індикаторної (охоронної) пломби, яка забезпечена подовженим гнучким охоплюючим елементом, який виконаний у вигляді смужки з потовщеними округлими крайками і має загострений кінець. Форма наскрізного отвору запірного елемента, крізь який пропускається охоплюючий елемент пломби, повторює геометричну форму поперечного перерізу охоплюючого елемента (Міжнародна заявка РСТ WO 2006/013216 А1, кл. G09 F3/03 2006 р.) Загальним недоліком згаданих аналога і найближчого аналога є відсутність необхідного рівня універсальності, пов'язаного з можливістю використання відомих запірних елементів тільки в тих індикаторних пломбах, які мають охоплюючі елементи з поперечним перерізом однієї певної геометричної форми, яка відповідає формі наскрізного отвору запірного елемента. Коливання граничних розмірів поперечного перерізу охоплюючих елементів у бік їх збільшення при використанні запірного елемента, вибраного як найближчий аналог, припустимі лише в незначних діапазонах. При цьому зазначений запірний елемент характеризується недостатнім рівнем опірності несанкціонованому, і в ряді випадків неідентифікованому при його огляді, розкриттю пломби за рахунок силового діяння, що обумовлюється недостатньою жорсткістю його конструкції. Технічний результат, який досягається пропонованої корисною моделлю, полягає в підвищенні техніко-експлуатаційних характеристик за рахунок можливості використання запірного елемента в конструкціях індикаторних пломб, які мають охоплюючі елементи різної геометричної форми (універсальності), а також у підвищенні жорсткості конструкції запірного елемента і, відповідно, підвищення рівня його опірності щодо несанкціонованих силових діянь, які призводять до неідентифікованого розкриття опломбованих об'єктів. Поставлений технічний результат досягається тим, що в запірному елементі індикаторної пломби, який виконаний з прямокутної цільної пластини у вигляді щілинної цанги, наскрізний отвір якої призначено для пропускання і утримання охоплюючого елемента пломби і в поперечному перерізі має форму двох однакових кіл, центри яких розташовані на поздовжній площині симетрії запірного елемента, з'єднаних перемичкою, яка симетрична по відношенню до зазначеної площини, згідно з корисною моделлю, кути пластини заокруглені, на її зовнішньому периметру виконане відбортовка, наскрізний отвір сформовано робочими крайками утворених за рахунок кутових внутрішніх розрізів і відігнутих всередину запірного елемента пелюсток, а на поверхні пелюсток між криволінійними ділянками їх кромок перпендикулярно їх прямолінійним ділянкам виконані опозитні ребра жорсткості так, що їх вершини звернені у бік відгину пелюсток. Зазначений технічний результат може бути отриманий тільки при реалізації всієї сукупності істотних ознак, що характеризують заявлену корисну модель. На фіг. 1 зображено пропонований запірний елемент, загальний вигляд, в ізометрії, на фіг. 2 зображений вид зверху запірного елемента, на фіг. 3 зображено переріз запірного елемента по поздовжній площині симетрії С-С. Запірний елемент індикаторної пломби, відповідно до заявленої корисної моделі, виконаний з цілісної металевої прямокутної пластини у вигляді щілинної цанги. Він включає плоску поверхню 1, округлені краї 2, відбортовку 3, дві пари попарно однакових пелюсток 4, 5 і 6, 7, утворених за рахунок кутових внутрішніх розрізів 8 і їх відгину всередину запірного елемента. Наскрізний отвір 9 запірного елемента сформовано фігурними робочими крайками пелюсток 4, 5 і 6, 7 і має вигляд геометричної фігури, утвореної двома колами з однаковими діаметрами, центри 10 яких розташовані на поздовжній площині симетрії запірного елемента, з'єднаними перемичкою 11, симетричною по відношенню до зазначеної площини. На поверхні пелюсток 4 і 5 між криволінійними ділянками робочих крайок 12 і 13, перпендикулярно їх прямолінійним 1 UA 70473 U 5 10 15 20 25 ділянкам 14 і 15, виконані опозитні ребра жорсткості 16 так, що їх вершини звернені у бік відгину пелюсток. Запірний елемент індикаторної пломби працює наступним чином. Запірний елемент встановлюється в корпусі пломби, забезпеченої гнучким охоплюючим елементом з загостреним кінцем з будь-якої з наступних відомих конфігурацій поперечних перерізів: плоскої (прямокутної), плоскої прямокутної в середині з округлими потовщеннями по її краях (гантельного вигляду), габаритні розміри (довжина, висота) яких сумірні з граничними розмірами наскрізного отвору запірного елемента і при цьому можуть деякою мірою перевищувати його. При силовому протаскуванні оператором спочатку загостреного кінця, а потім основної ділянки охоплюючого елемента всередину запірного елемента крізь наскрізний отвір 9 охоплюючий елемент, який має прямокутний поперечний переріз, розсовує обидві пари пелюсток 4, 5 і 6, 7 і фіксується ділянками їх робочих кромок 12, 13 і 14, 15, що увійшли в контакт, при рівності сил, які прикладені оператором до охоплюючого елемента, і протидіючих сил конструкції запірного елемента. Відповідно, при комплектації індикаторної пломби охоплюючим елементом, який має поперечний переріз прямокутної плоскої форми з округлими потовщеннями по краях, і його силовому протягуванні оператором крізь наскрізний отвір 9 його фіксація здійснюється за рахунок взаємодії з робочими кромками 12, 13 і 14, 15 обох пар пелюсток 4, 5 і 6, 7. У випадку несанкціонованого силового діяння на поверхню будь-якого з пелюсток 4, 5 деформації зазначених поверхонь, що сприяє ослабленню взаємодії контактуючих ділянок їх робочих крайок з охоплюючим елементом, будуть перешкоджати розташовані на їх поверхнях ребра жорсткості 16, при цьому необхідна жорсткість і опірність запірного елемента буде також забезпечуватися наявністю відбортовки 3. Виготовлення запірних елементів, виконаних згідно з корисною моделлю, можна технічно реалізувати на сучасному технологічному обладнанні, що використовується для виробництва продукції аналогічного призначення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Запірний елемент індикаторної пломби, що виконаний з прямокутної цільної пластини у вигляді щілинної цанги, наскрізний отвір якої призначено для пропускання і утримання охоплюючого елемента пломби і в поперечному перерізі має форму двох однакових кіл, центри яких розташовані на поздовжній площині симетрії запірного елемента, з'єднаних перемичкою, симетричною по відношенню до зазначеної площини, який відрізняється тим, що кути пластини заокруглені, по її зовнішньому периметру виконана відбортовка, наскрізний отвір сформовано робочими крайками утворених за рахунок кутових внутрішніх розрізів і відігнутих всередину запірного елемента пелюсток, а на поверхні пелюсток між криволінійними ділянками їх кромок перпендикулярно до їх прямолінійних ділянок виконані опозитні ребра жорсткості так, що їх вершини звернені у бік відгину пелюсток. 2 UA 70473 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
