Запірний орган клапана

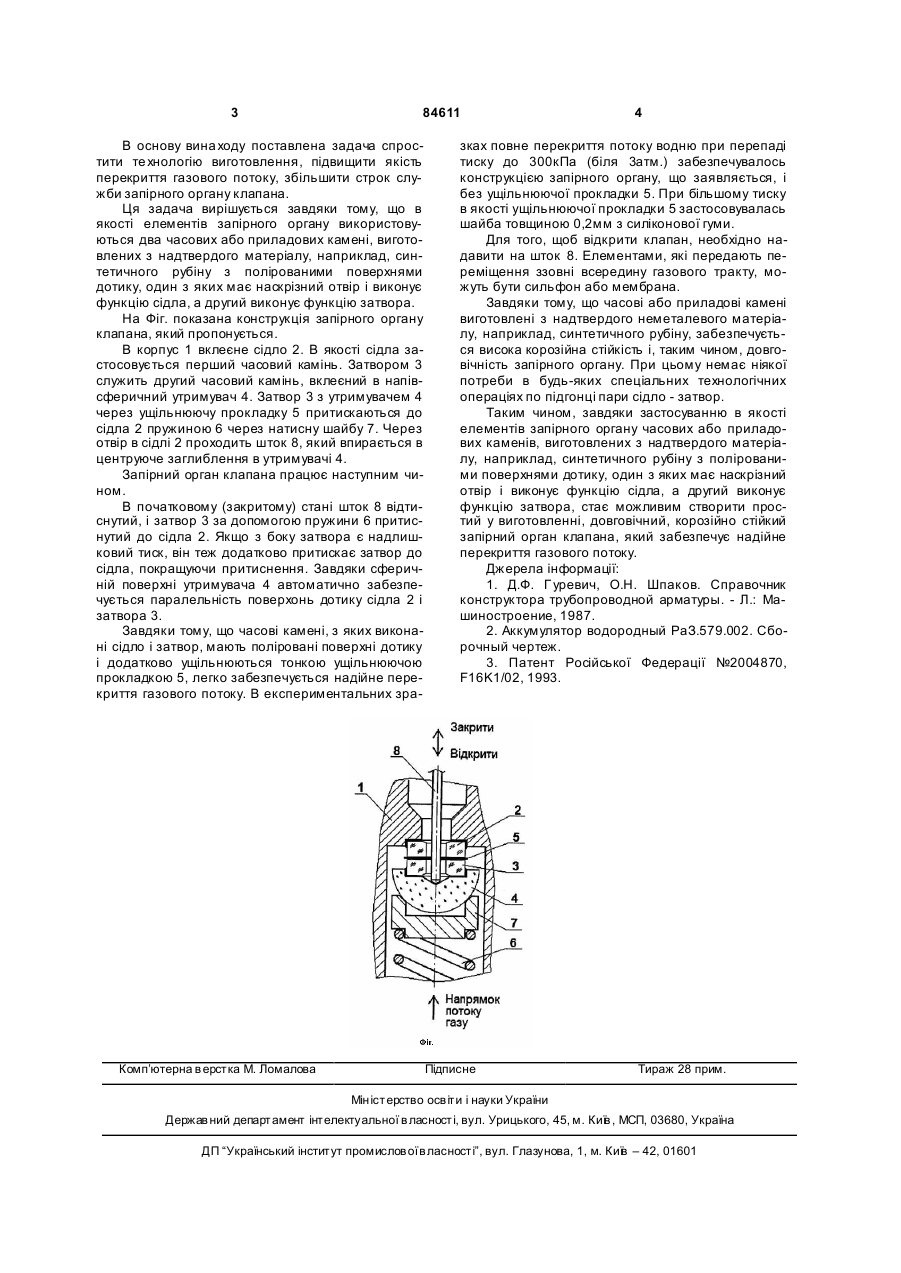

Запірний орган клапана, який складається із сідла, затвора і ущільнюючої прокладки, який відрізняється тим, що як сідло і затвор використовуються два часових або приладових камені, виготовлених з надтвердого матеріалу, наприклад синтетичного рубіну, з полірованими поверхнями дотику, один з яких має наскрізний отвір і виконує функцію сідла, а другий виконує функцію затвора. (19) (21) a200612371 (22) 24.11.2006 (24) 10.11.2008 (46) 10.11.2008, Бюл.№ 21, 2008 р. (72) РИЖКОВ ВІКТОР ФЕДОРОВИЧ, U A, ГУЛЕЙ ВАЛЕНТИНА ВОЛОДИ МИРІВН А, U A (73) РИЖКОВ ВІКТОР ФЕДОРОВИЧ, UA (56) US 4935313, 19.06.1990 US 4651770, 24.03.1987 US 4733694, 29.03.1988 RU 2005122503 A, 20.01.2006, & RU 2295084 C2, 10.03.2007 3 84611 В основу вина ходу поставлена задача спростити те хнологію виготовлення, підвищити якість перекриття газового потоку, збільшити строк служби запірного органу клапана. Ця задача вирішується завдяки тому, що в якості елементів запірного органу використовуються два часових або приладових камені, виготовлених з надтвердого матеріалу, наприклад, синтетичного рубіну з полірованими поверхнями дотику, один з яких має наскрізний отвір і виконує функцію сідла, а другий виконує функцію затвора. На Фіг. показана конструкція запірного органу клапана, який пропонується. В корпус 1 вклеєне сідло 2. В якості сідла застосовується перший часовий камінь. Затвором 3 служить другий часовий камінь, вклеєний в напівсферичний утримувач 4. Затвор 3 з утримувачем 4 через ущільнюючу прокладку 5 притискаються до сідла 2 пружиною 6 через натисну шайбу 7. Через отвір в сідлі 2 проходить шток 8, який впирається в центруюче заглиблення в утримувачі 4. Запірний орган клапана працює наступним чином. В початковому (закритому) стані шток 8 відтиснутий, і затвор 3 за допомогою пружини 6 притиснутий до сідла 2. Якщо з боку затвора є надлишковий тиск, він теж додатково притискає затвор до сідла, покращуючи притиснення. Завдяки сферичній поверхні утримувача 4 автоматично забезпечується паралельність поверхонь дотику сідла 2 і затвора 3. Завдяки тому, що часові камені, з яких виконані сідло і затвор, мають поліровані поверхні дотику і додатково ущільнюються тонкою ущільнюючою прокладкою 5, легко забезпечується надійне перекриття газового потоку. В експериментальних зра Комп’ютерна в ерстка М. Ломалова 4 зках повне перекриття потоку водню при перепаді тиску до 300кПа (біля 3атм.) забезпечувалось конструкцією запірного органу, що заявляється, і без ущільнюючої прокладки 5. При більшому тиску в якості ущільнюючої прокладки 5 застосовувалась шайба товщиною 0,2мм з силіконової гуми. Для того, щоб відкрити клапан, необхідно надавити на шток 8. Елементами, які передають переміщення ззовні всередину газового тракту, можуть бути сильфон або мембрана. Завдяки тому, що часові або приладові камені виготовлені з надтвердого неметалевого матеріалу, наприклад, синтетичного рубіну, забезпечується висока корозійна стійкість і, таким чином, довговічність запірного органу. При цьому немає ніякої потреби в будь-яких спеціальних технологічних операціях по підгонці пари сідло - затвор. Таким чином, завдяки застосуванню в якості елементів запірного органу часових або приладових каменів, виготовлених з надтвердого матеріалу, наприклад, синтетичного рубіну з полірованими поверхнями дотику, один з яких має наскрізний отвір і виконує функцію сідла, а другий виконує функцію затвора, стає можливим створити простий у виготовленні, довговічний, корозійно стійкий запірний орган клапана, який забезпечує надійне перекриття газового потоку. Джерела інформації: 1. Д.Ф. Г уревич, О.Н. Шпаков. Справочник конструктора трубопроводной арматуры. - Л.: Машиностроение, 1987. 2. Аккумулятор водородный РаЗ.579.002. Сборочный чертеж. 3. Патент Російської Федерації №2004870, F16K1/02, 1993. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
