Спосіб отримання метилових ефірів з олії бавовнику

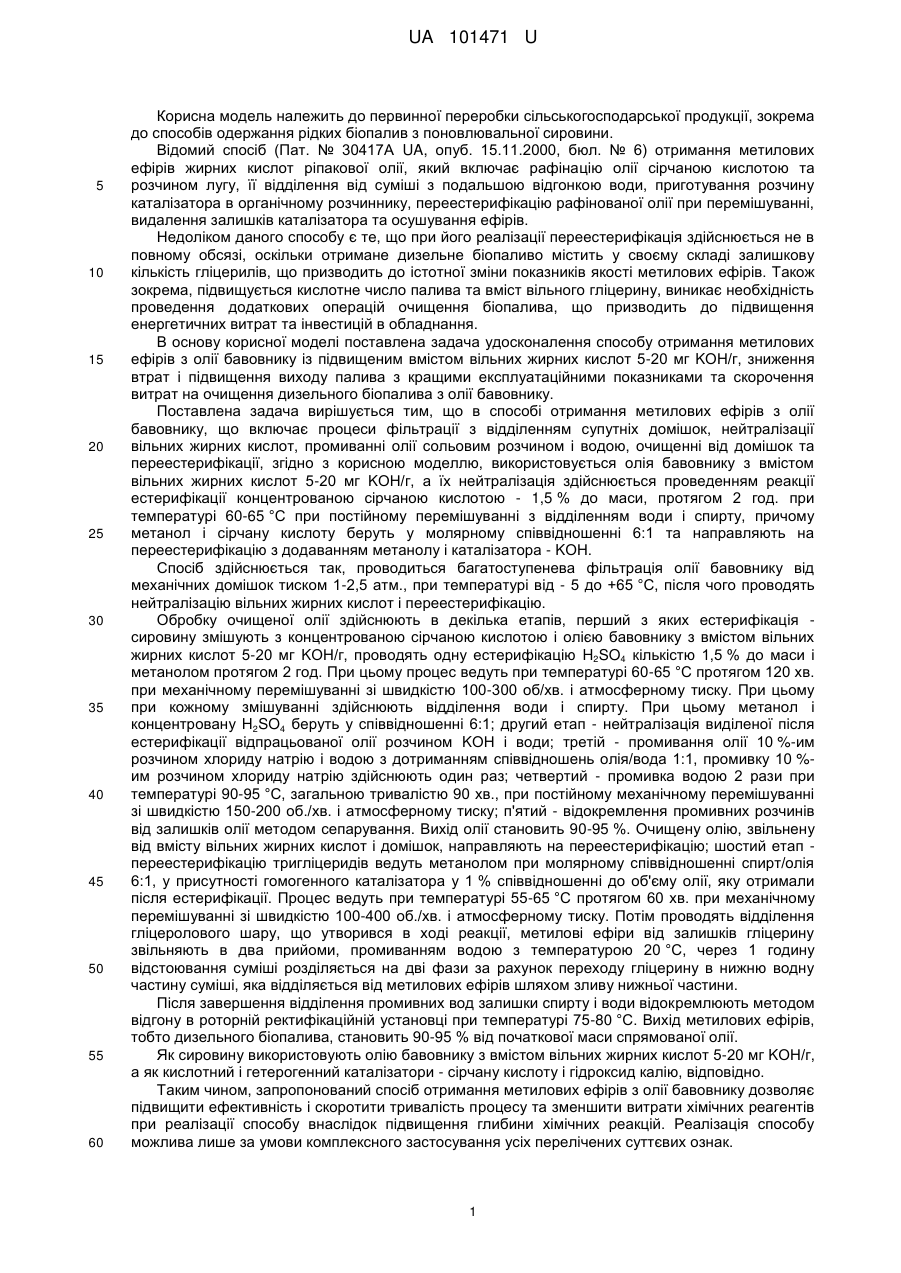

Реферат: Спосіб отримання метилових ефірів з олії бавовнику включає процес фільтрації з відділенням супутніх домішок, нейтралізації вільних жирних кислот, промивання олії сольовим розчином і водою, очищення від домішок та переестерифікації. Використовують олію бавовнику із вмістом вільних жирних кислот 5-20 мг KОН/г, а їх нейтралізація здійснюється проведенням реакції естерифікації концентрованою сірчаною кислотою - 1,5 % до маси, протягом 2 год. при температурі 60-65 °C при постійному перемішуванні з відділенням води і спирту. Метанол і сірчану кислоту беруть у молярному співвідношенні 6:1 та направляють на переестерифікацію з додаванням метанолу і каталізатора - KОН. UA 101471 U (12) UA 101471 U UA 101471 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до первинної переробки сільськогосподарської продукції, зокрема до способів одержання рідких біопалив з поновлювальної сировини. Відомий спосіб (Пат. № 30417А UA, опуб. 15.11.2000, бюл. № 6) отримання метилових ефірів жирних кислот ріпакової олії, який включає рафінацію олії сірчаною кислотою та розчином лугу, її відділення від суміші з подальшою відгонкою води, приготування розчину каталізатора в органічному розчиннику, переестерифікацію рафінованої олії при перемішуванні, видалення залишків каталізатора та осушування ефірів. Недоліком даного способу є те, що при його реалізації переестерифікація здійснюється не в повному обсязі, оскільки отримане дизельне біопаливо містить у своєму складі залишкову кількість гліцерилів, що призводить до істотної зміни показників якості метилових ефірів. Також зокрема, підвищується кислотне число палива та вміст вільного гліцерину, виникає необхідність проведення додаткових операцій очищення біопалива, що призводить до підвищення енергетичних витрат та інвестицій в обладнання. В основу корисної моделі поставлена задача удосконалення способу отримання метилових ефірів з олії бавовнику із підвищеним вмістом вільних жирних кислот 5-20 мг KОН/г, зниження втрат і підвищення виходу палива з кращими експлуатаційними показниками та скорочення витрат на очищення дизельного біопалива з олії бавовнику. Поставлена задача вирішується тим, що в способі отримання метилових ефірів з олії бавовнику, що включає процеси фільтрації з відділенням супутніх домішок, нейтралізації вільних жирних кислот, промиванні олії сольовим розчином і водою, очищенні від домішок та переестерифікації, згідно з корисною моделлю, використовується олія бавовнику з вмістом вільних жирних кислот 5-20 мг KОН/г, а їх нейтралізація здійснюється проведенням реакції естерифікації концентрованою сірчаною кислотою - 1,5 % до маси, протягом 2 год. при температурі 60-65 °C при постійному перемішуванні з відділенням води і спирту, причому метанол і сірчану кислоту беруть у молярному співвідношенні 6:1 та направляють на переестерифікацію з додаванням метанолу і каталізатора - KОН. Спосіб здійснюється так, проводиться багатоступенева фільтрація олії бавовнику від механічних домішок тиском 1-2,5 атм., при температурі від - 5 до +65 °C, після чого проводять нейтралізацію вільних жирних кислот і переестерифікацію. Обробку очищеної олії здійснюють в декілька етапів, перший з яких естерифікація сировину змішують з концентрованою сірчаною кислотою і олією бавовнику з вмістом вільних жирних кислот 5-20 мг KОН/г, проводять одну естерифікацію H2SO4 кількістю 1,5 % до маси і метанолом протягом 2 год. При цьому процес ведуть при температурі 60-65 °C протягом 120 хв. при механічному перемішуванні зі швидкістю 100-300 об/хв. і атмосферному тиску. При цьому при кожному змішуванні здійснюють відділення води і спирту. При цьому метанол і концентровану H2SO4 беруть у співвідношенні 6:1; другий етап - нейтралізація виділеної після естерифікації відпрацьованої олії розчином KОН і води; третій - промивання олії 10 %-им розчином хлориду натрію і водою з дотриманням співвідношень олія/вода 1:1, промивку 10 %им розчином хлориду натрію здійснюють один раз; четвертий - промивка водою 2 рази при температурі 90-95 °C, загальною тривалістю 90 хв., при постійному механічному перемішуванні зі швидкістю 150-200 об./хв. і атмосферному тиску; п'ятий - відокремлення промивних розчинів від залишків олії методом сепарування. Вихід олії становить 90-95 %. Очищену олію, звільнену від вмісту вільних жирних кислот і домішок, направляють на переестерифікацію; шостий етап переестерифікацію тригліцеридів ведуть метанолом при молярному співвідношенні спирт/олія 6:1, у присутності гомогенного каталізатора у 1 % співвідношенні до об'єму олії, яку отримали після естерифікації. Процес ведуть при температурі 55-65 °C протягом 60 хв. при механічному перемішуванні зі швидкістю 100-400 об./хв. і атмосферному тиску. Потім проводять відділення гліцеролового шару, що утворився в ході реакції, метилові ефіри від залишків гліцерину звільняють в два прийоми, промиванням водою з температурою 20 °C, через 1 годину відстоювання суміші розділяється на дві фази за рахунок переходу гліцерину в нижню водну частину суміші, яка відділяється від метилових ефірів шляхом зливу нижньої частини. Після завершення відділення промивних вод залишки спирту і води відокремлюють методом відгону в роторній ректифікаційній установці при температурі 75-80 °C. Вихід метилових ефірів, тобто дизельного біопалива, становить 90-95 % від початкової маси спрямованої олії. Як сировину використовують олію бавовнику з вмістом вільних жирних кислот 5-20 мг KОН/г, а як кислотний і гетерогенний каталізатори - сірчану кислоту і гідроксид калію, відповідно. Таким чином, запропонований спосіб отримання метилових ефірів з олії бавовнику дозволяє підвищити ефективність і скоротити тривалість процесу та зменшити витрати хімічних реагентів при реалізації способу внаслідок підвищення глибини хімічних реакцій. Реалізація способу можлива лише за умови комплексного застосування усіх перелічених суттєвих ознак. 1 UA 101471 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб отримання метилових ефірів з олії бавовнику, що включає процес фільтрації з відділенням супутніх домішок, нейтралізації вільних жирних кислот, промивання олії сольовим розчином і водою, очищення від домішок та переестерифікації, який відрізняється тим, що використовують олію бавовнику із вмістом вільних жирних кислот 5-20 мг KОН/г, а їх нейтралізація здійснюється проведенням реакції естерифікації концентрованою сірчаною кислотою - 1,5 % до маси, протягом 2 год. при температурі 60-65 °C при постійному перемішуванні з відділенням води і спирту, причому метанол і сірчану кислоту беруть у молярному співвідношенні 6:1 та направляють на переестерифікацію з додаванням метанолу і каталізатора - KОН. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
