Система освітлення “розумного будинку”

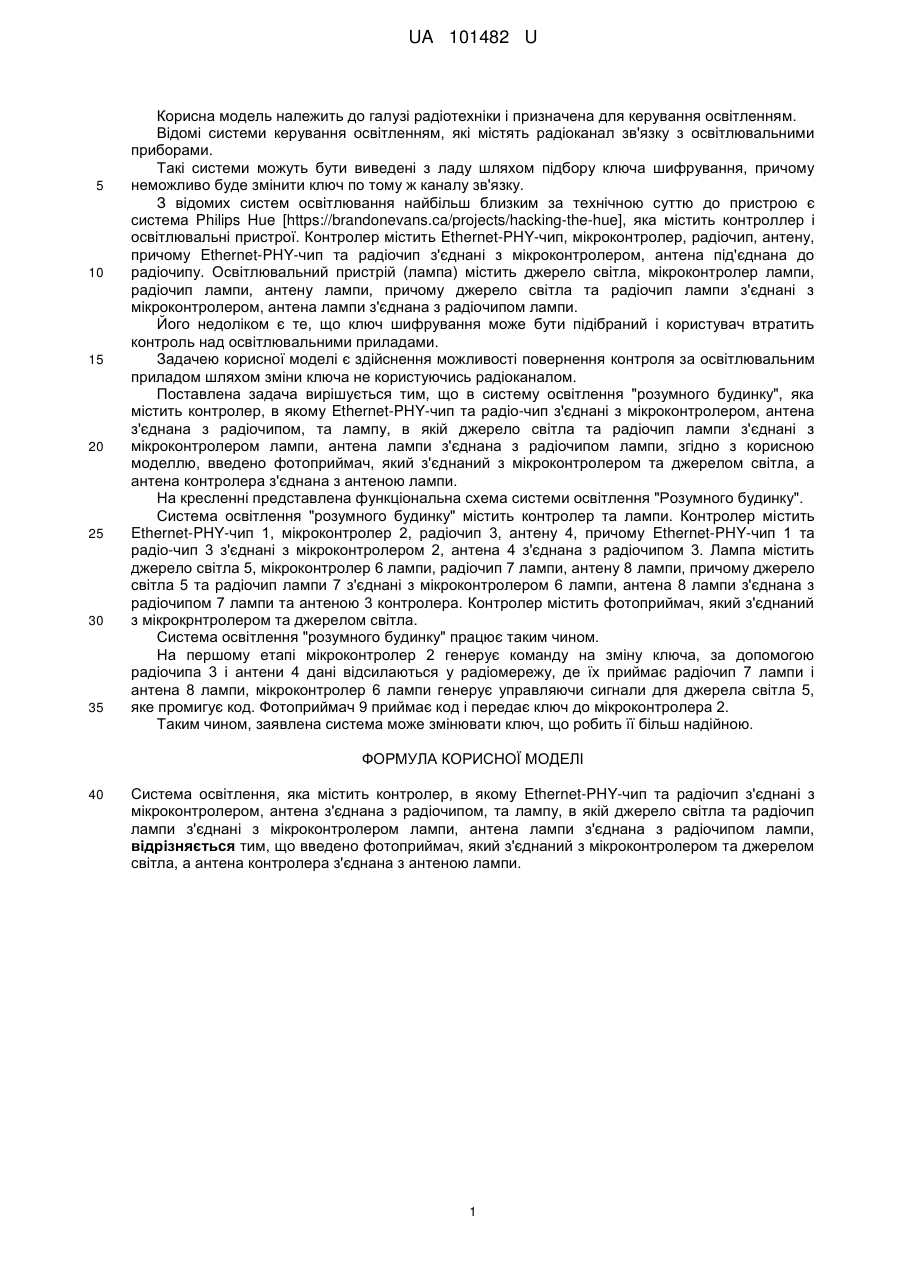

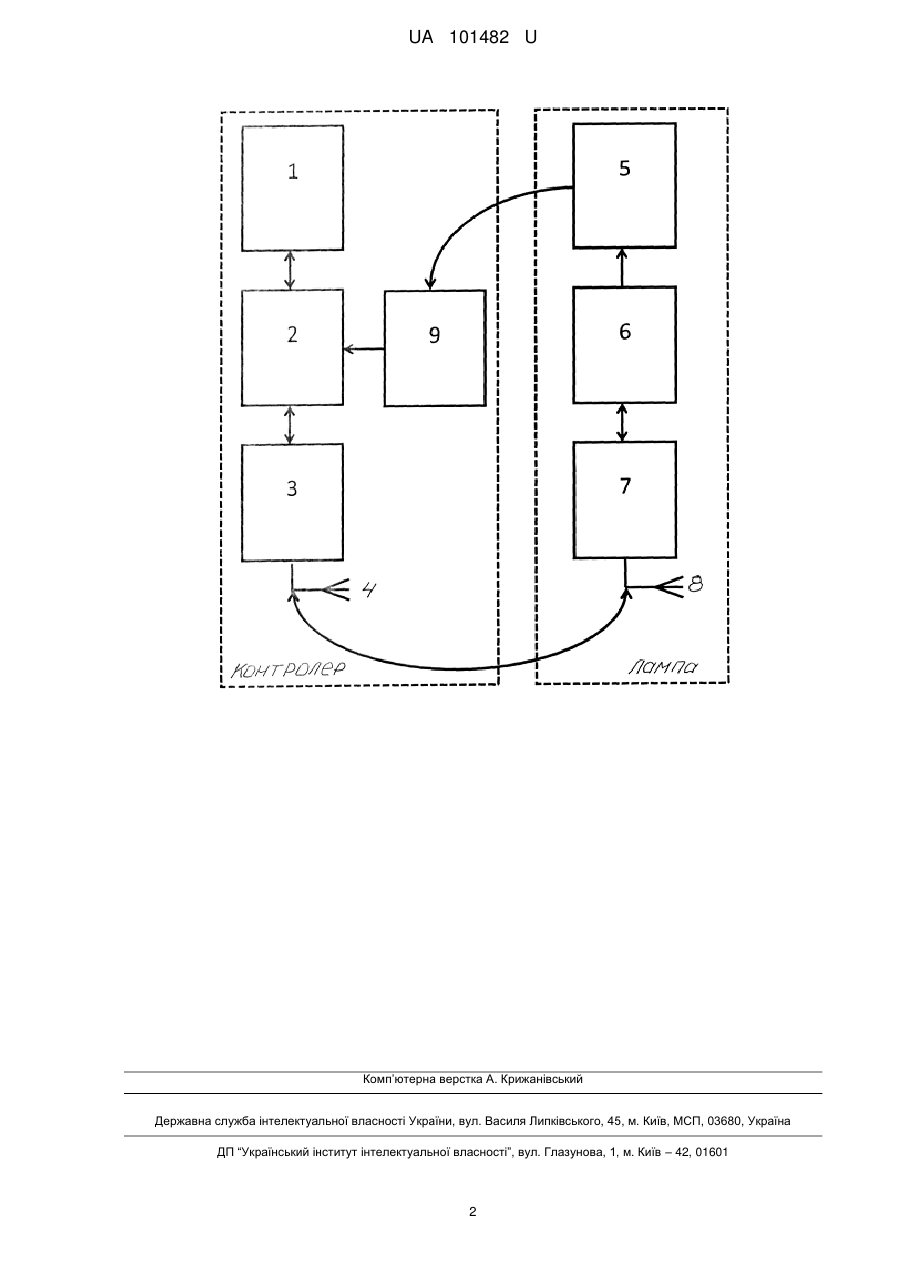

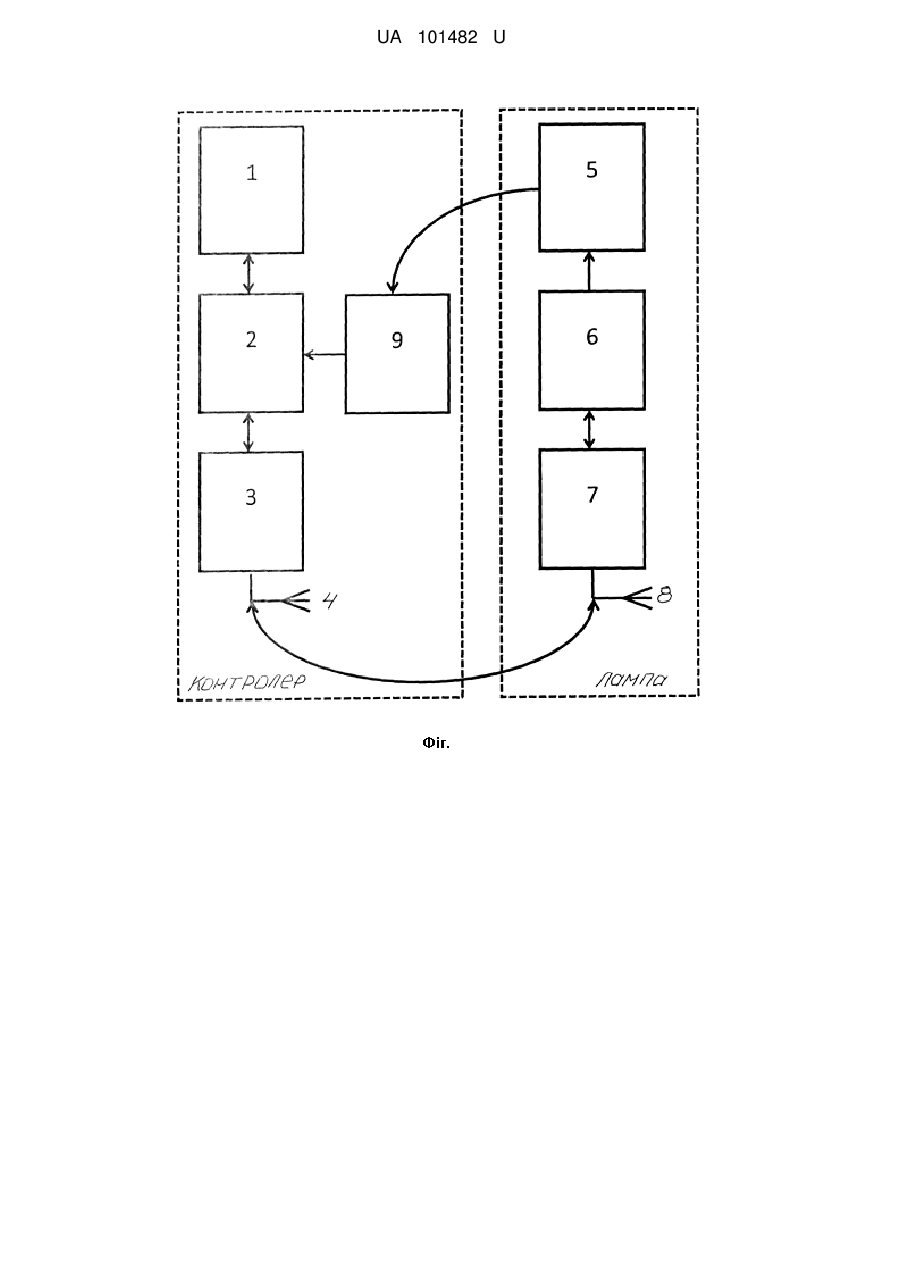

Реферат: Система освітлення містить контролер, в якому Ethernet-PHY-чип та радіочип з'єднані з мікроконтролером, антена з'єднана з радіочипом, та лампу, в якій джерело світла та радіочип лампи з'єднані з мікроконтролером лампи, антена лампи з'єднана з радіочипом лампи. Введено фотоприймач, який з'єднаний з мікроконтролером та джерелом світла, а антена контролера з'єднана з антеною лампи. UA 101482 U (54) СИСТЕМА ОСВІТЛЕННЯ "РОЗУМНОГО БУДИНКУ" UA 101482 U UA 101482 U 5 10 15 20 25 30 35 Корисна модель належить до галузі радіотехніки і призначена для керування освітленням. Відомі системи керування освітленням, які містять радіоканал зв'язку з освітлювальними приборами. Такі системи можуть бути виведені з ладу шляхом підбору ключа шифрування, причому неможливо буде змінити ключ по тому ж каналу зв'язку. З відомих систем освітлювання найбільш близким за технічною суттю до пристрою є система Philips Hue [https://brandonevans.ca/projects/hacking-the-hue], яка містить контроллер і освітлювальні пристрої. Контролер містить Ethernet-PHY-чип, мікроконтролер, радіочип, антену, причому Ethernet-PHY-чип та радіочип з'єднані з мікроконтролером, антена під'єднана до радіочипу. Освітлювальний пристрій (лампа) містить джерело світла, мікроконтролер лампи, радіочип лампи, антену лампи, причому джерело світла та радіочип лампи з'єднані з мікроконтролером, антена лампи з'єднана з радіочипом лампи. Його недоліком є те, що ключ шифрування може бути підібраний і користувач втратить контроль над освітлювальними приладами. Задачею корисної моделі є здійснення можливості повернення контроля за освітлювальним приладом шляхом зміни ключа не користуючись радіоканалом. Поставлена задача вирішується тим, що в систему освітлення "розумного будинку", яка містить контролер, в якому Ethernet-PHY-чип та радіо-чип з'єднані з мікроконтролером, антена з'єднана з радіочипом, та лампу, в якій джерело світла та радіочип лампи з'єднані з мікроконтролером лампи, антена лампи з'єднана з радіочипом лампи, згідно з корисною моделлю, введено фотоприймач, який з'єднаний з мікроконтролером та джерелом світла, а антена контролера з'єднана з антеною лампи. На кресленні представлена функціональна схема системи освітлення "Розумного будинку". Система освітлення "розумного будинку" містить контролер та лампи. Контролер містить Ethernet-PHY-чип 1, мікроконтролер 2, радіочип 3, антену 4, причому Ethernet-PHY-чип 1 та радіо-чип 3 з'єднані з мікроконтролером 2, антена 4 з'єднана з радіочипом 3. Лампа містить джерело світла 5, мікроконтролер 6 лампи, радіочип 7 лампи, антену 8 лампи, причому джерело світла 5 та радіочип лампи 7 з'єднані з мікроконтролером 6 лампи, антена 8 лампи з'єднана з радіочипом 7 лампи та антеною 3 контролера. Контролер містить фотоприймач, який з'єднаний з мікрокрнтролером та джерелом світла. Система освітлення "розумного будинку" працює таким чином. На першому етапі мікроконтролер 2 генерує команду на зміну ключа, за допомогою радіочипа 3 і антени 4 дані відсилаються у радіомережу, де їх приймає радіочип 7 лампи і антена 8 лампи, мікроконтролер 6 лампи генерує управляючи сигнали для джерела світла 5, яке промигує код. Фотоприймач 9 приймає код і передає ключ до мікроконтролера 2. Таким чином, заявлена система може змінювати ключ, що робить її більш надійною. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Система освітлення, яка містить контролер, в якому Ethernet-PHY-чип та радіочип з'єднані з мікроконтролером, антена з'єднана з радіочипом, та лампу, в якій джерело світла та радіочип лампи з'єднані з мікроконтролером лампи, антена лампи з'єднана з радіочипом лампи, відрізняється тим, що введено фотоприймач, який з'єднаний з мікроконтролером та джерелом світла, а антена контролера з'єднана з антеною лампи. 1 UA 101482 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
