Атравматична внутрішньовенна голка

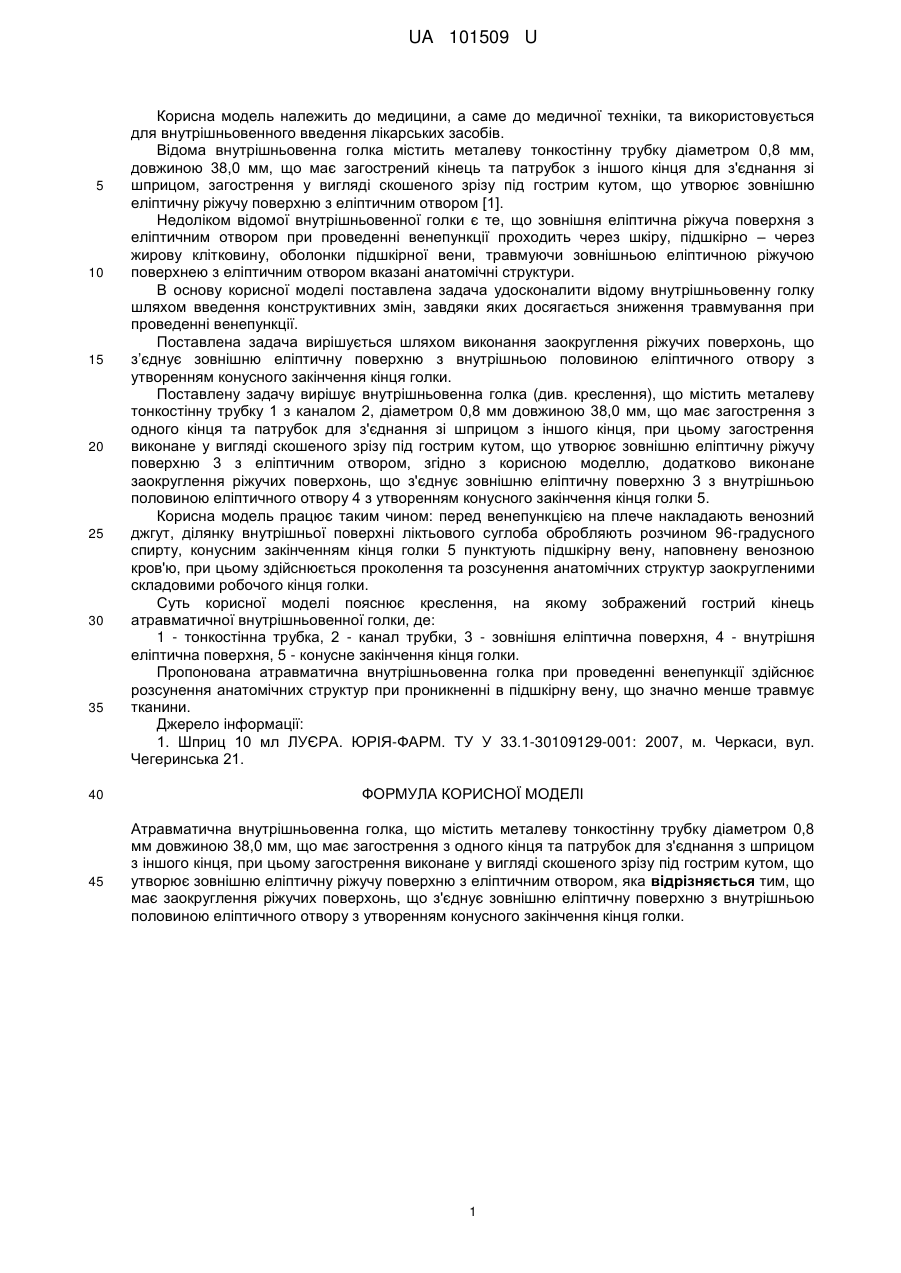

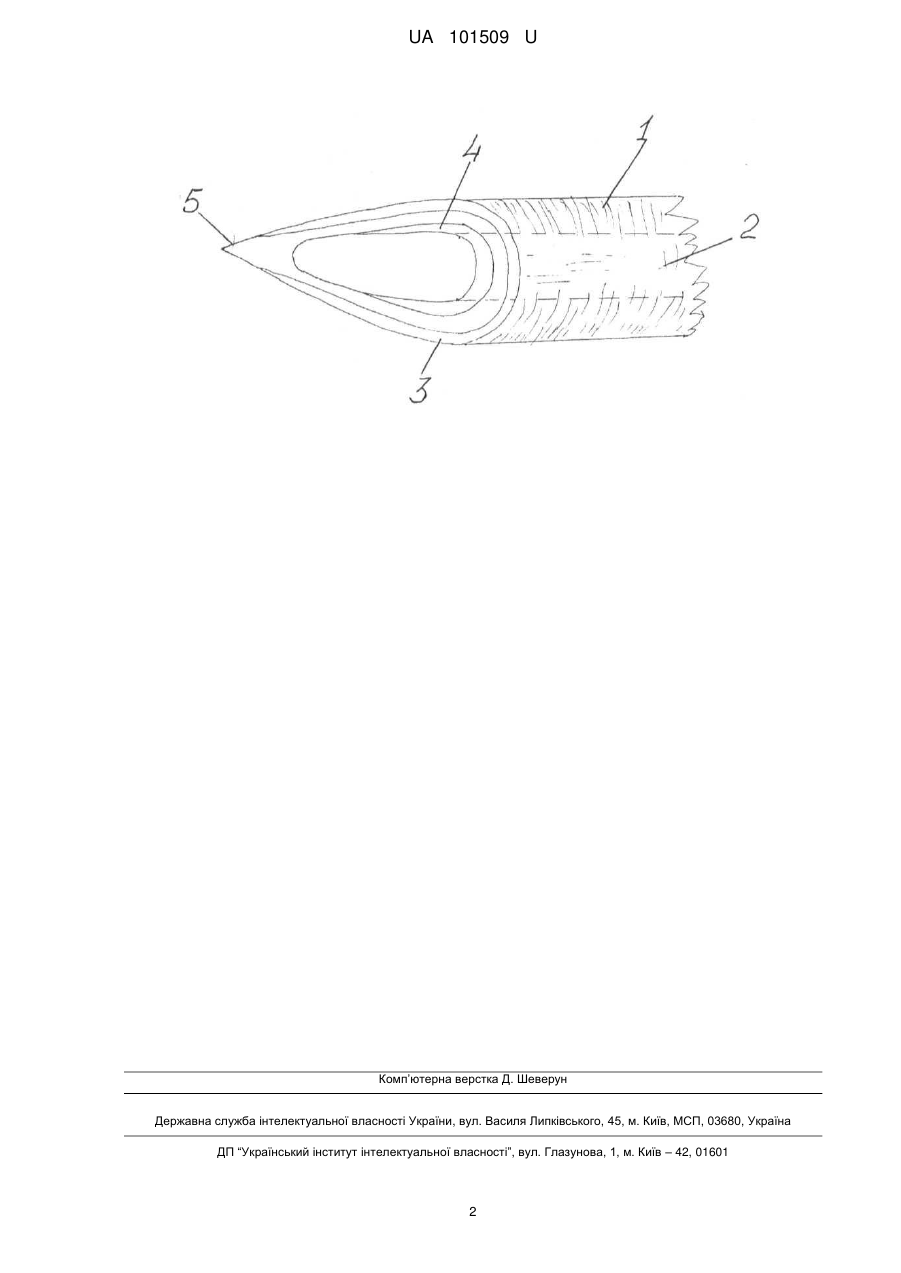

Реферат: Атравматична внутрішньовенна голка містить металеву тонкостінну трубку діаметром 0,8 мм довжиною 38,0 мм, що має загострення з одного кінця та патрубок для з'єднання з шприцом з іншого кінця. При цьому загострення виконане у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптичним отвором. Додатково виконане заокруглення ріжучих поверхонь, що з'єднує зовнішню еліптичну поверхню з внутрішньою половиною еліптичного отвору з утворенням конусного закінчення кінця голки. UA 101509 U (12) UA 101509 U UA 101509 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини, а саме до медичної техніки, та використовується для внутрішньовенного введення лікарських засобів. Відома внутрішньовенна голка містить металеву тонкостінну трубку діаметром 0,8 мм, довжиною 38,0 мм, що має загострений кінець та патрубок з іншого кінця для з'єднання зі шприцом, загострення у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптичним отвором [1]. Недоліком відомої внутрішньовенної голки є те, що зовнішня еліптична ріжуча поверхня з еліптичним отвором при проведенні венепункції проходить через шкіру, підшкірно – через жирову клітковину, оболонки підшкірної вени, травмуючи зовнішньою еліптичною ріжучою поверхнею з еліптичним отвором вказані анатомічні структури. В основу корисної моделі поставлена задача удосконалити відому внутрішньовенну голку шляхом введення конструктивних змін, завдяки яких досягається зниження травмування при проведенні венепункції. Поставлена задача вирішується шляхом виконання заокруглення ріжучих поверхонь, що з’єднує зовнішню еліптичну поверхню з внутрішньою половиною еліптичного отвору з утворенням конусного закінчення кінця голки. Поставлену задачу вирішує внутрішньовенна голка (див. креслення), що містить металеву тонкостінну трубку 1 з каналом 2, діаметром 0,8 мм довжиною 38,0 мм, що має загострення з одного кінця та патрубок для з'єднання зі шприцом з іншого кінця, при цьому загострення виконане у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню 3 з еліптичним отвором, згідно з корисною моделлю, додатково виконане заокруглення ріжучих поверхонь, що з'єднує зовнішню еліптичну поверхню 3 з внутрішньою половиною еліптичного отвору 4 з утворенням конусного закінчення кінця голки 5. Корисна модель працює таким чином: перед венепункцією на плече накладають венозний джгут, ділянку внутрішньої поверхні ліктьового суглоба обробляють розчином 96-градусного спирту, конусним закінченням кінця голки 5 пунктують підшкірну вену, наповнену венозною кров'ю, при цьому здійснюється проколення та розсунення анатомічних структур заокругленими складовими робочого кінця голки. Суть корисної моделі пояснює креслення, на якому зображений гострий кінець атравматичної внутрішньовенної голки, де: 1 - тонкостінна трубка, 2 - канал трубки, 3 - зовнішня еліптична поверхня, 4 - внутрішня еліптична поверхня, 5 - конусне закінчення кінця голки. Пропонована атравматична внутрішньовенна голка при проведенні венепункції здійснює розсунення анатомічних структур при проникненні в підшкірну вену, що значно менше травмує тканини. Джерело інформації: 1. Шприц 10 мл ЛУЄРА. ЮРІЯ-ФАРМ. ТУ У 33.1-30109129-001: 2007, м. Черкаси, вул. Чегеринська 21. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Атравматична внутрішньовенна голка, що містить металеву тонкостінну трубку діаметром 0,8 мм довжиною 38,0 мм, що має загострення з одного кінця та патрубок для з'єднання з шприцом з іншого кінця, при цьому загострення виконане у вигляді скошеного зрізу під гострим кутом, що утворює зовнішню еліптичну ріжучу поверхню з еліптичним отвором, яка відрізняється тим, що має заокруглення ріжучих поверхонь, що з'єднує зовнішню еліптичну поверхню з внутрішньою половиною еліптичного отвору з утворенням конусного закінчення кінця голки. 1 UA 101509 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
