Фільтруючий елемент панельного типу для фільтра очистки повітря від аерозолів

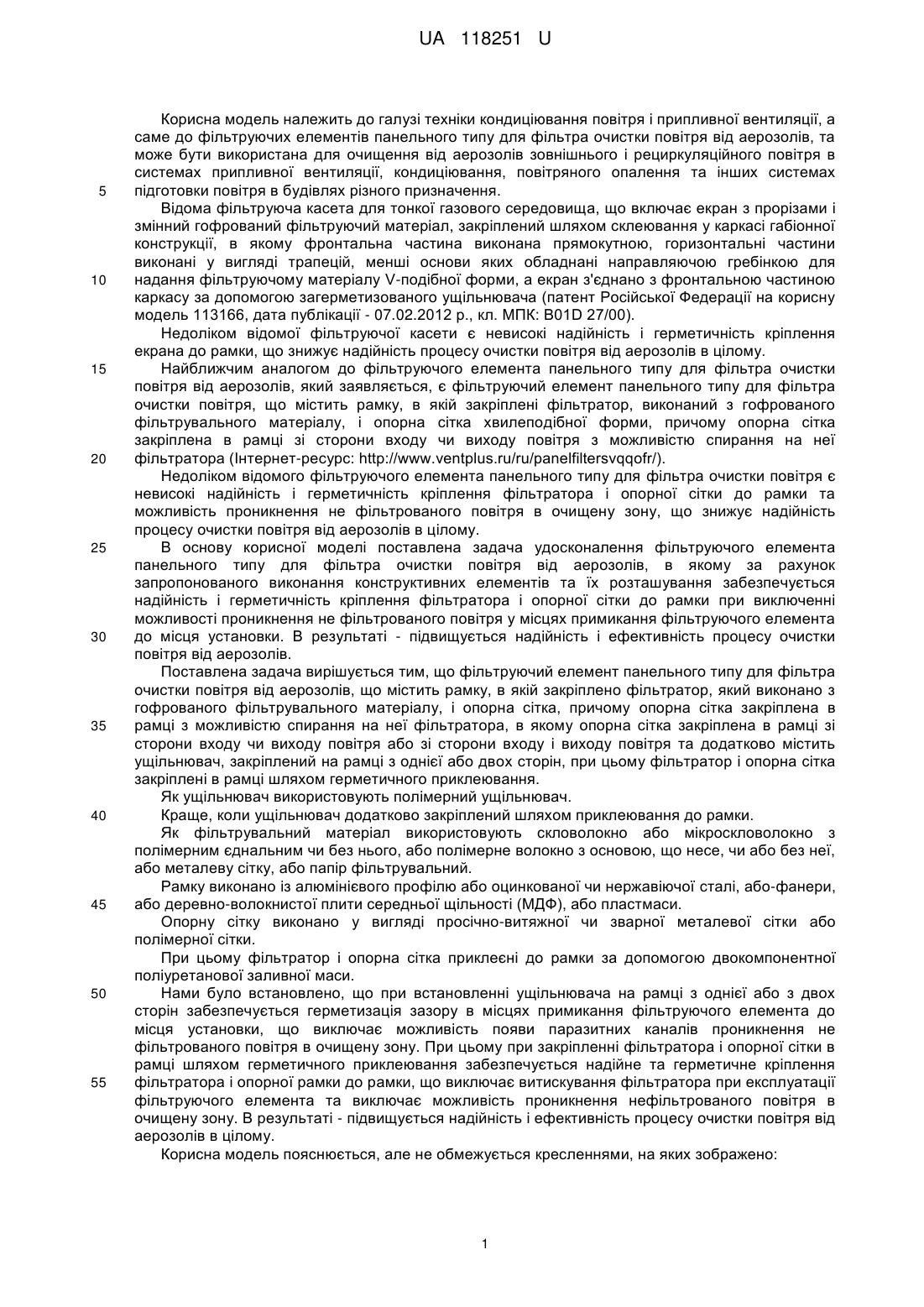

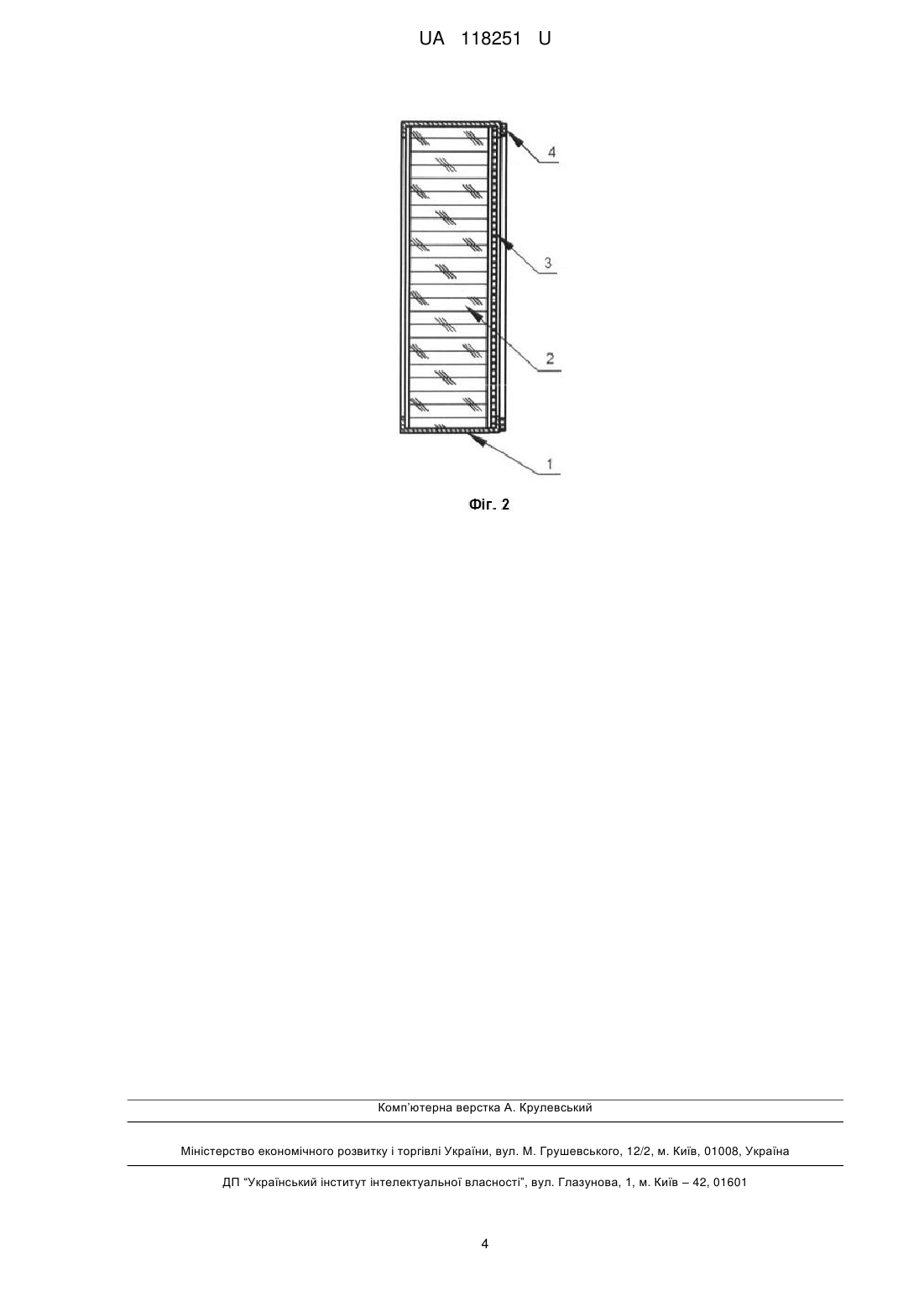

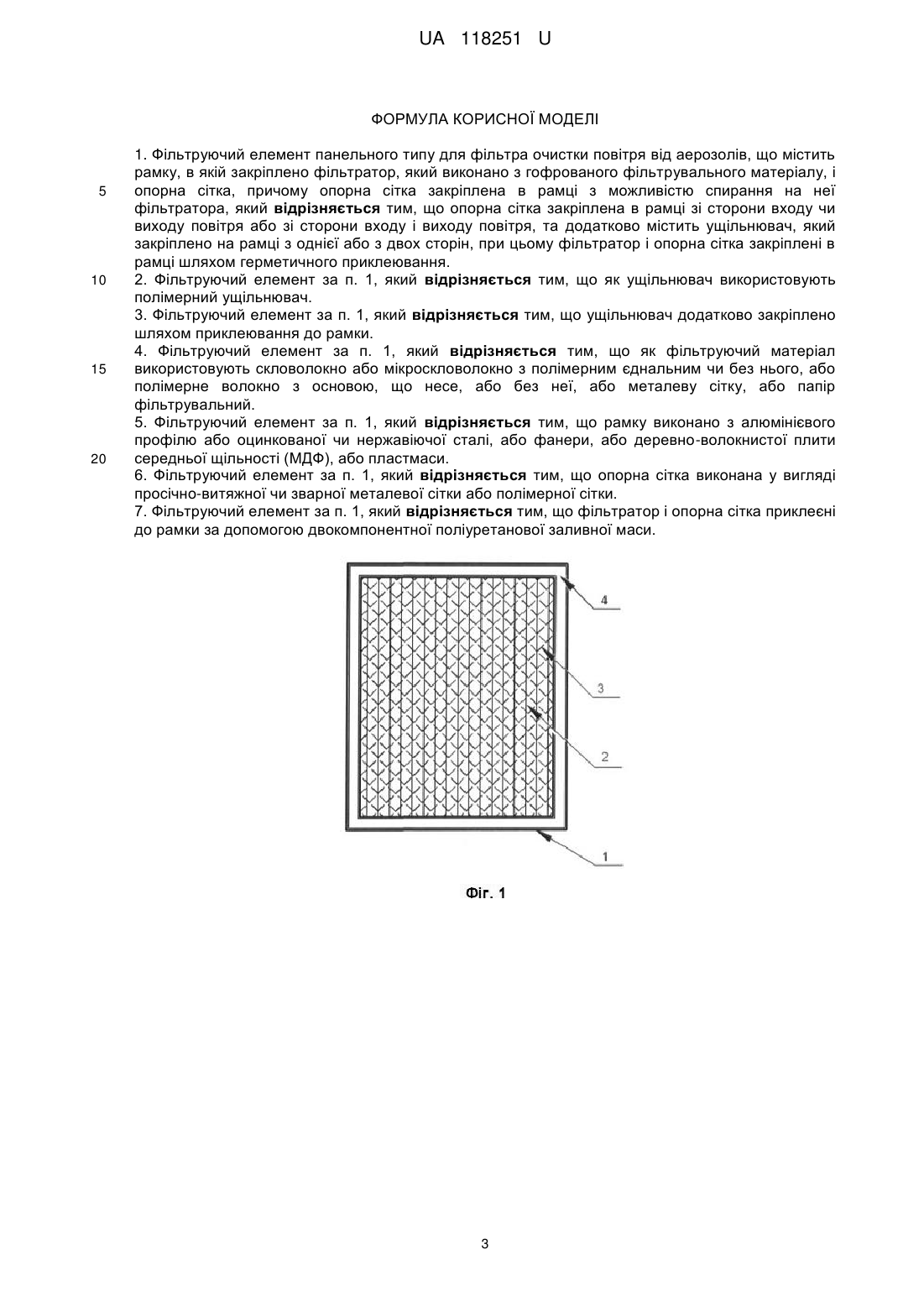

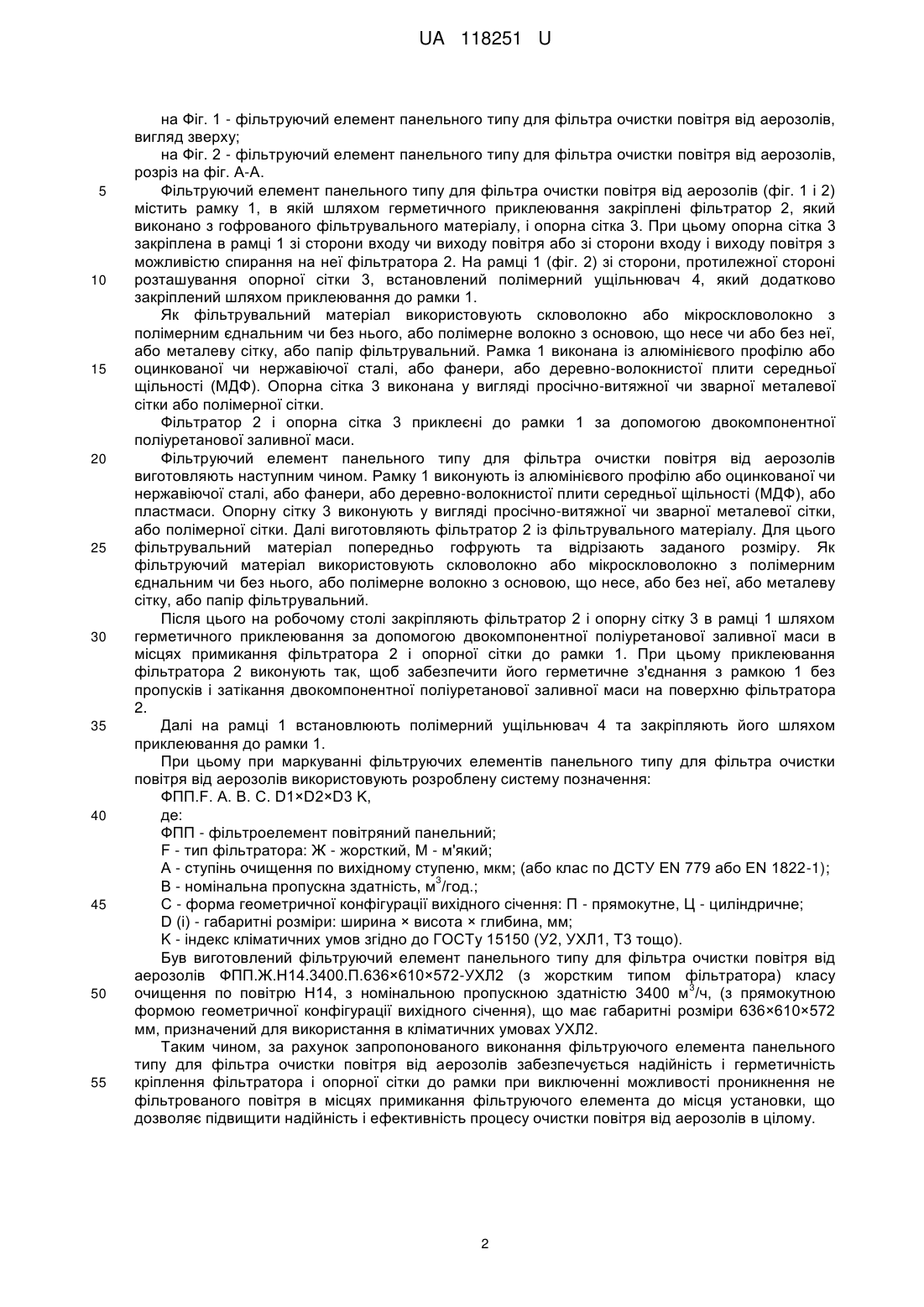

Реферат: UA 118251 U UA 118251 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі техніки кондиціювання повітря і припливної вентиляції, а саме до фільтруючих елементів панельного типу для фільтра очистки повітря від аерозолів, та може бути використана для очищення від аерозолів зовнішнього і рециркуляційного повітря в системах припливної вентиляції, кондиціювання, повітряного опалення та інших системах підготовки повітря в будівлях різного призначення. Відома фільтруюча касета для тонкої газового середовища, що включає екран з прорізами і змінний гофрований фільтруючий матеріал, закріплений шляхом склеювання у каркасі габіонної конструкції, в якому фронтальна частина виконана прямокутною, горизонтальні частини виконані у вигляді трапецій, менші основи яких обладнані направляючою гребінкою для надання фільтруючому матеріалу V-подібної форми, а екран з'єднано з фронтальною частиною каркасу за допомогою загерметизованого ущільнювача (патент Російської Федерації на корисну модель 113166, дата публікації - 07.02.2012 р., кл. МПК: B01D 27/00). Недоліком відомої фільтруючої касети є невисокі надійність і герметичність кріплення екрана до рамки, що знижує надійність процесу очистки повітря від аерозолів в цілому. Найближчим аналогом до фільтруючого елемента панельного типу для фільтра очистки повітря від аерозолів, який заявляється, є фільтруючий елемент панельного типу для фільтра очистки повітря, що містить рамку, в якій закріплені фільтратор, виконаний з гофрованого фільтрувального матеріалу, і опорна сітка хвилеподібної форми, причому опорна сітка закріплена в рамці зі сторони входу чи виходу повітря з можливістю спирання на неї фільтратора (Інтернет-ресурс: http://www.ventplus.ru/ru/panelfiltersvqqofr/). Недоліком відомого фільтруючого елемента панельного типу для фільтра очистки повітря є невисокі надійність і герметичність кріплення фільтратора і опорної сітки до рамки та можливість проникнення не фільтрованого повітря в очищену зону, що знижує надійність процесу очистки повітря від аерозолів в цілому. В основу корисної моделі поставлена задача удосконалення фільтруючого елемента панельного типу для фільтра очистки повітря від аерозолів, в якому за рахунок запропонованого виконання конструктивних елементів та їх розташування забезпечується надійність і герметичність кріплення фільтратора і опорної сітки до рамки при виключенні можливості проникнення не фільтрованого повітря у місцях примикання фільтруючого елемента до місця установки. В результаті - підвищується надійність і ефективність процесу очистки повітря від аерозолів. Поставлена задача вирішується тим, що фільтруючий елемент панельного типу для фільтра очистки повітря від аерозолів, що містить рамку, в якій закріплено фільтратор, який виконано з гофрованого фільтрувального матеріалу, і опорна сітка, причому опорна сітка закріплена в рамці з можливістю спирання на неї фільтратора, в якому опорна сітка закріплена в рамці зі сторони входу чи виходу повітря або зі сторони входу і виходу повітря та додатково містить ущільнювач, закріплений на рамці з однієї або двох сторін, при цьому фільтратор і опорна сітка закріплені в рамці шляхом герметичного приклеювання. Як ущільнювач використовують полімерний ущільнювач. Краще, коли ущільнювач додатково закріплений шляхом приклеювання до рамки. Як фільтрувальний матеріал використовують скловолокно або мікроскловолокно з полімерним єднальним чи без нього, або полімерне волокно з основою, що несе, чи або без неї, або металеву сітку, або папір фільтрувальний. Рамку виконано із алюмінієвого профілю або оцинкованої чи нержавіючої сталі, або-фанери, або деревно-волокнистої плити середньої щільності (МДФ), або пластмаси. Опорну сітку виконано у вигляді просічно-витяжної чи зварної металевої сітки або полімерної сітки. При цьому фільтратор і опорна сітка приклеєні до рамки за допомогою двокомпонентної поліуретанової заливної маси. Нами було встановлено, що при встановленні ущільнювача на рамці з однієї або з двох сторін забезпечується герметизація зазору в місцях примикання фільтруючого елемента до місця установки, що виключає можливість появи паразитних каналів проникнення не фільтрованого повітря в очищену зону. При цьому при закріпленні фільтратора і опорної сітки в рамці шляхом герметичного приклеювання забезпечується надійне та герметичне кріплення фільтратора і опорної рамки до рамки, що виключає витискування фільтратора при експлуатації фільтруючого елемента та виключає можливість проникнення нефільтрованого повітря в очищену зону. В результаті - підвищується надійність і ефективність процесу очистки повітря від аерозолів в цілому. Корисна модель пояснюється, але не обмежується кресленнями, на яких зображено: 1 UA 118251 U 5 10 15 20 25 30 35 40 45 50 55 на Фіг. 1 - фільтруючий елемент панельного типу для фільтра очистки повітря від аерозолів, вигляд зверху; на Фіг. 2 - фільтруючий елемент панельного типу для фільтра очистки повітря від аерозолів, розріз на фіг. А-А. Фільтруючий елемент панельного типу для фільтра очистки повітря від аерозолів (фіг. 1 і 2) містить рамку 1, в якій шляхом герметичного приклеювання закріплені фільтратор 2, який виконано з гофрованого фільтрувального матеріалу, і опорна сітка 3. При цьому опорна сітка 3 закріплена в рамці 1 зі сторони входу чи виходу повітря або зі сторони входу і виходу повітря з можливістю спирання на неї фільтратора 2. На рамці 1 (фіг. 2) зі сторони, протилежної стороні розташування опорної сітки 3, встановлений полімерний ущільнювач 4, який додатково закріплений шляхом приклеювання до рамки 1. Як фільтрувальний матеріал використовують скловолокно або мікроскловолокно з полімерним єднальним чи без нього, або полімерне волокно з основою, що несе чи або без неї, або металеву сітку, або папір фільтрувальний. Рамка 1 виконана із алюмінієвого профілю або оцинкованої чи нержавіючої сталі, або фанери, або деревно-волокнистої плити середньої щільності (МДФ). Опорна сітка 3 виконана у вигляді просічно-витяжної чи зварної металевої сітки або полімерної сітки. Фільтратор 2 і опорна сітка 3 приклеєні до рамки 1 за допомогою двокомпонентної поліуретанової заливної маси. Фільтруючий елемент панельного типу для фільтра очистки повітря від аерозолів виготовляють наступним чином. Рамку 1 виконують із алюмінієвого профілю або оцинкованої чи нержавіючої сталі, або фанери, або деревно-волокнистої плити середньої щільності (МДФ), або пластмаси. Опорну сітку 3 виконують у вигляді просічно-витяжної чи зварної металевої сітки, або полімерної сітки. Далі виготовляють фільтратор 2 із фільтрувального матеріалу. Для цього фільтрувальний матеріал попередньо гофрують та відрізають заданого розміру. Як фільтруючий матеріал використовують скловолокно або мікроскловолокно з полімерним єднальним чи без нього, або полімерне волокно з основою, що несе, або без неї, або металеву сітку, або папір фільтрувальний. Після цього на робочому столі закріпляють фільтратор 2 і опорну сітку 3 в рамці 1 шляхом герметичного приклеювання за допомогою двокомпонентної поліуретанової заливної маси в місцях примикання фільтратора 2 і опорної сітки до рамки 1. При цьому приклеювання фільтратора 2 виконують так, щоб забезпечити його герметичне з'єднання з рамкою 1 без пропусків і затікання двокомпонентної поліуретанової заливної маси на поверхню фільтратора 2. Далі на рамці 1 встановлюють полімерний ущільнювач 4 та закріпляють його шляхом приклеювання до рамки 1. При цьому при маркуванні фільтруючих елементів панельного типу для фільтра очистки повітря від аерозолів використовують розроблену систему позначення: ФПП.F. А. В. С. D1×D2×D3 K, де: ФПП - фільтроелемент повітряний панельний; F - тип фільтратора: Ж - жорсткий, М - м'який; А - ступінь очищення по вихідному ступеню, мкм; (або клас по ДСТУ EN 779 або EN 1822-1); 3 В - номінальна пропускна здатність, м /год.; С - форма геометричної конфігурації вихідного січення: П - прямокутне, Ц - циліндричне; D (і) - габаритні розміри: ширина × висота × глибина, мм; K - індекс кліматичних умов згідно до ГОСТу 15150 (У2, УХЛ1, Т3 тощо). Був виготовлений фільтруючий елемент панельного типу для фільтра очистки повітря від аерозолів ФПП.Ж.Н14.3400.П.636×610×572-УХЛ2 (з жорстким типом фільтратора) класу 3 очищення по повітрю Н14, з номінальною пропускною здатністю 3400 м /ч, (з прямокутною формою геометричної конфігурації вихідного січення), що має габаритні розміри 636×610×572 мм, призначений для використання в кліматичних умовах УХЛ2. Таким чином, за рахунок запропонованого виконання фільтруючого елемента панельного типу для фільтра очистки повітря від аерозолів забезпечується надійність і герметичність кріплення фільтратора і опорної сітки до рамки при виключенні можливості проникнення не фільтрованого повітря в місцях примикання фільтруючого елемента до місця установки, що дозволяє підвищити надійність і ефективність процесу очистки повітря від аерозолів в цілому. 2 UA 118251 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Фільтруючий елемент панельного типу для фільтра очистки повітря від аерозолів, щомістить рамку, в якій закріплено фільтратор, який виконано з гофрованого фільтрувального матеріалу, і опорна сітка, причому опорна сітка закріплена в рамці з можливістю спирання на неї фільтратора, який відрізняється тим, що опорна сітка закріплена в рамці зі сторони входу чи виходу повітря або зі сторони входу і виходу повітря, та додатково містить ущільнювач, який закріплено на рамці з однієї або з двох сторін, при цьому фільтратор і опорна сітка закріплені в рамці шляхом герметичного приклеювання. 2. Фільтруючий елемент за п. 1, який відрізняється тим, що як ущільнювач використовують полімерний ущільнювач. 3. Фільтруючий елемент за п. 1, який відрізняється тим, що ущільнювач додатково закріплено шляхом приклеювання до рамки. 4. Фільтруючий елемент за п. 1, який відрізняється тим, що як фільтруючий матеріал використовують скловолокно або мікроскловолокно з полімерним єднальним чи без нього, або полімерне волокно з основою, що несе, або без неї, або металеву сітку, або папір фільтрувальний. 5. Фільтруючий елемент за п. 1, який відрізняється тим, що рамку виконано з алюмінієвого профілю або оцинкованої чи нержавіючої сталі, або фанери, або деревно-волокнистої плити середньої щільності (МДФ), або пластмаси. 6. Фільтруючий елемент за п. 1, який відрізняється тим, що опорна сітка виконана у вигляді просічно-витяжної чи зварної металевої сітки або полімерної сітки. 7. Фільтруючий елемент за п. 1, який відрізняється тим, що фільтратор і опорна сітка приклеєні до рамки за допомогою двокомпонентної поліуретанової заливної маси. 3 UA 118251 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
