Зразок для визначення міцності металів на стиснення

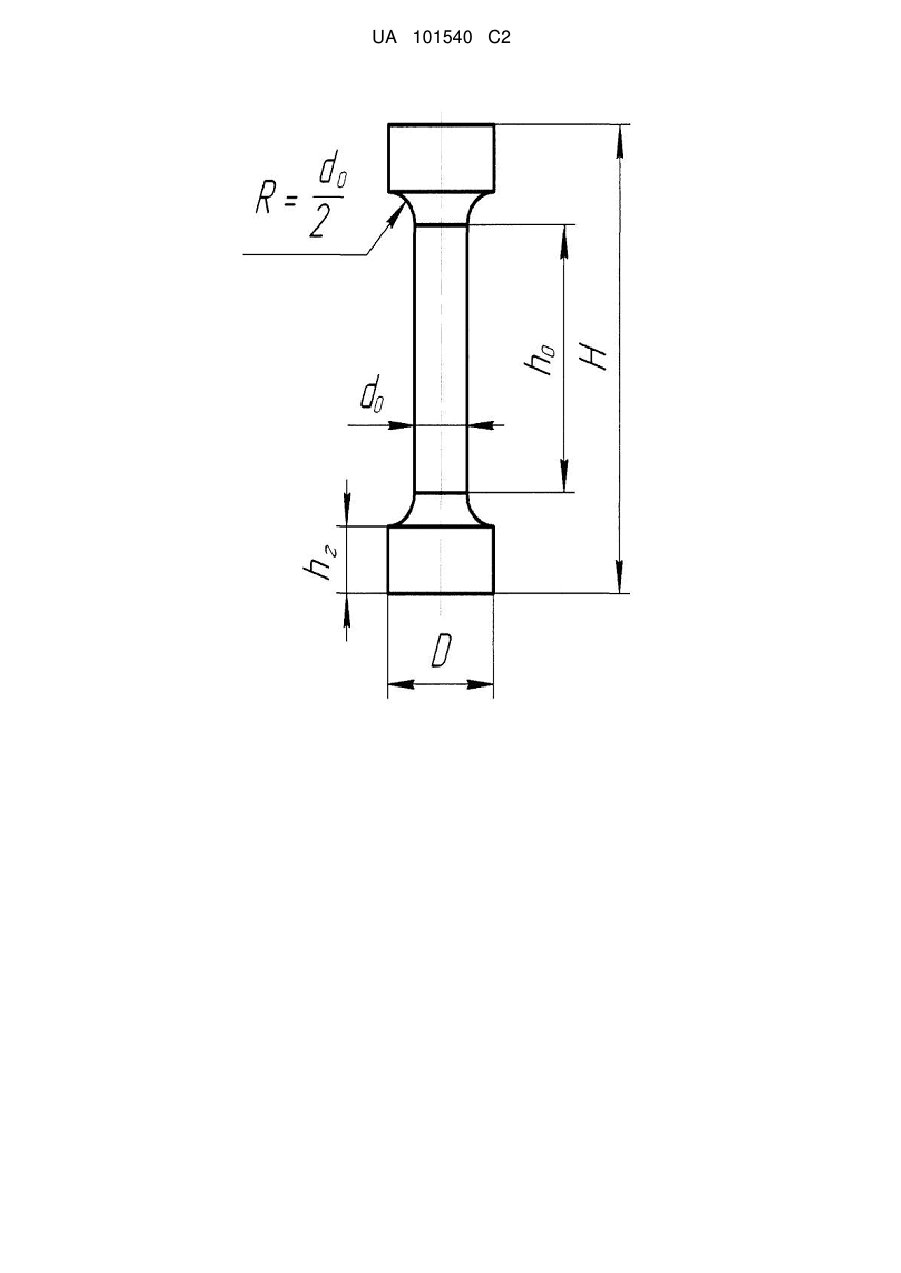

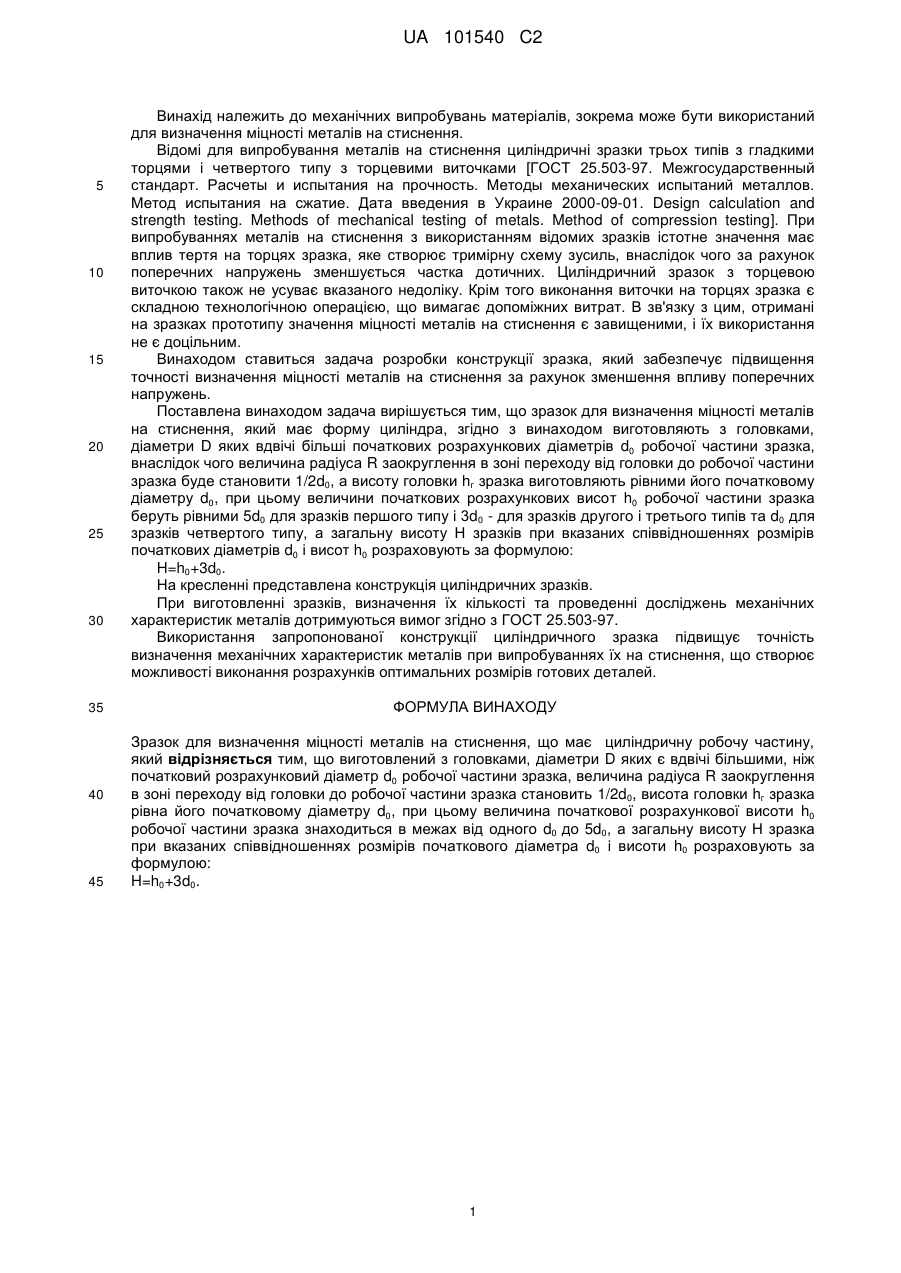

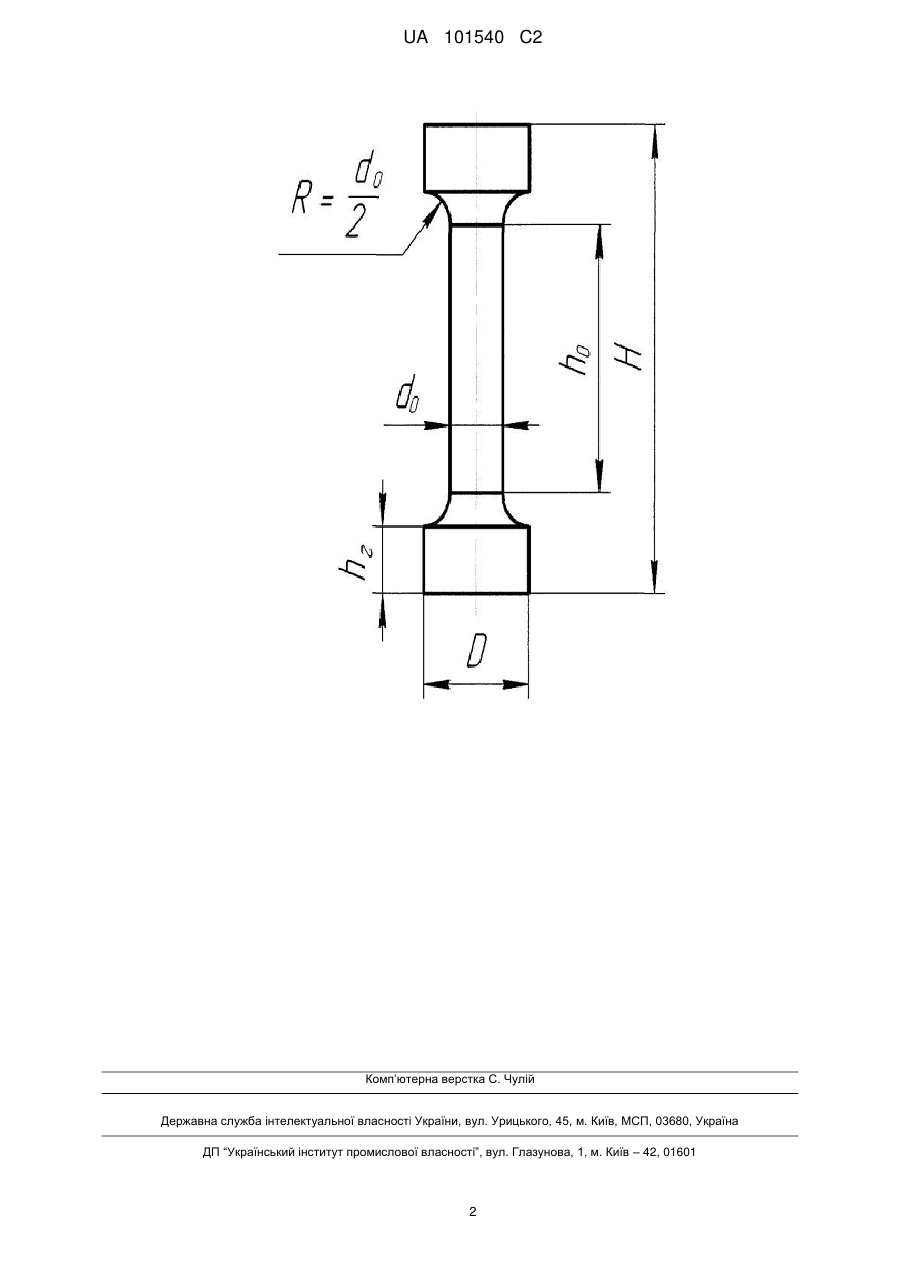

Реферат: Винахід належить до механічних випробувань матеріалів і може бути використаний для визначення міцності металів на стиснення. Зразок для визначення міцності металів на стиснення має циліндричну форму і виготовлений з головками, внаслідок чого зменшують вплив поперечних напружень при їх стисненні. Винахід забезпечує підвищення точності визначення механічних характеристик металів при випробуваннях їх на стиснення, що створює можливості виконання розрахунків оптимальних розмірів готових деталей. UA 101540 C2 (12) UA 101540 C2 UA 101540 C2 5 10 15 20 25 30 35 40 45 Винахід належить до механічних випробувань матеріалів, зокрема може бути використаний для визначення міцності металів на стиснення. Відомі для випробування металів на стиснення циліндричні зразки трьох типів з гладкими торцями і четвертого типу з торцевими виточками [ГОСТ 25.503-97. Межгосударственный стандарт. Расчеты и испытания на прочность. Методы механических испытаний металлов. Метод испытания на сжатие. Дата введения в Украине 2000-09-01. Design calculation and strength testing. Methods of mechanical testing of metals. Method of compression testing]. При випробуваннях металів на стиснення з використанням відомих зразків істотне значення має вплив тертя на торцях зразка, яке створює тримірну схему зусиль, внаслідок чого за рахунок поперечних напружень зменшується частка дотичних. Циліндричний зразок з торцевою виточкою також не усуває вказаного недоліку. Крім того виконання виточки на торцях зразка є складною технологічною операцією, що вимагає допоміжних витрат. В зв'язку з цим, отримані на зразках прототипу значення міцності металів на стиснення є завищеними, і їх використання не є доцільним. Винаходом ставиться задача розробки конструкції зразка, який забезпечує підвищення точності визначення міцності металів на стиснення за рахунок зменшення впливу поперечних напружень. Поставлена винаходом задача вирішується тим, що зразок для визначення міцності металів на стиснення, який має форму циліндра, згідно з винаходом виготовляють з головками, діаметри D яких вдвічі більші початкових розрахункових діаметрів d0 робочої частини зразка, внаслідок чого величина радіуса R заокруглення в зоні переходу від головки до робочої частини зразка буде становити 1/2d0, а висоту головки hг зразка виготовляють рівними його початковому діаметру d0, при цьому величини початкових розрахункових висот h0 робочої частини зразка беруть рівними 5d0 для зразків першого типу і 3d0 - для зразків другого і третього типів та d0 для зразків четвертого типу, а загальну висоту Н зразків при вказаних співвідношеннях розмірів початкових діаметрів d0 і висот h0 розраховують за формулою: H=h0+3d0. На кресленні представлена конструкція циліндричних зразків. При виготовленні зразків, визначення їх кількості та проведенні досліджень механічних характеристик металів дотримуються вимог згідно з ГОСТ 25.503-97. Використання запропонованої конструкції циліндричного зразка підвищує точність визначення механічних характеристик металів при випробуваннях їх на стиснення, що створює можливості виконання розрахунків оптимальних розмірів готових деталей. ФОРМУЛА ВИНАХОДУ Зразок для визначення міцності металів на стиснення, що має циліндричну робочу частину, який відрізняється тим, що виготовлений з головками, діаметри D яких є вдвічі більшими, ніж початковий розрахунковий діаметр d0 робочої частини зразка, величина радіуса R заокруглення в зоні переходу від головки до робочої частини зразка становить 1/2d0, висота головки hг зразка рівна його початковому діаметру d0, при цьому величина початкової розрахункової висоти h0 робочої частини зразка знаходиться в межах від одного d0 до 5d0, а загальну висоту Н зразка при вказаних співвідношеннях розмірів початкового діаметра d0 і висоти h0 розраховують за формулою: H=h0+3d0. 1 UA 101540 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
