Пульсоколектор доїльного апарату

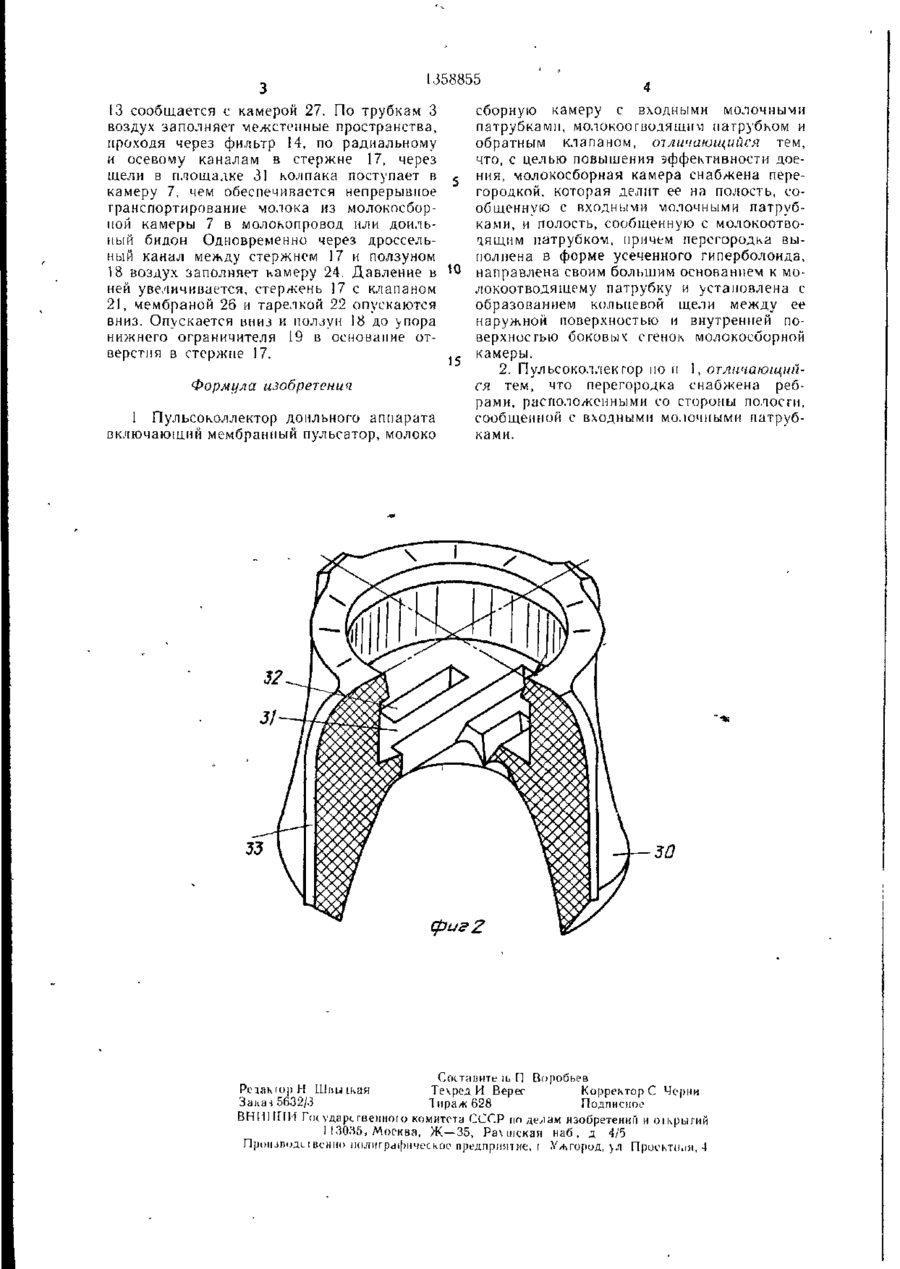

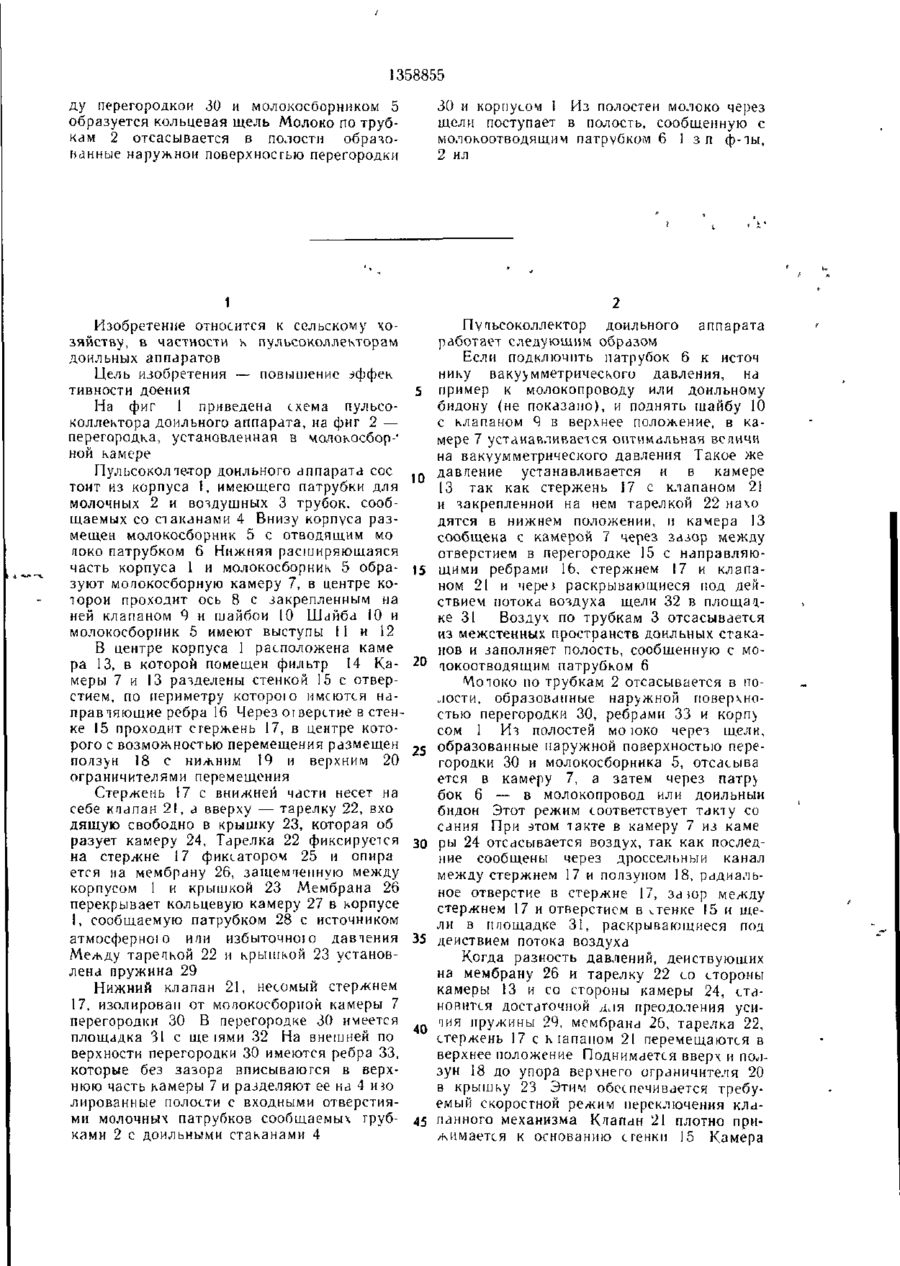

Изобретение относится к сельскому хо зяйству Цель изобретения — повышение эффективности доения Пульс околлск гор доильного аппарата состоит из корпуса 1 с молокосборной камерой 7 В моюкосборнои камере 7 имеется ось 8 с закрепленными на ней клапаном 9 и шайбой 10 В верхней час ти корпуса размещен мембранный пульса тор, сообщенный с мояокосборной камерой 7 через отверстия В молокосборной камере 7 установлена перегородка 30 с ребрами Меж І (Л со СП 00 оо ел СП фиг! 1358855 ду перегородкой 30 и молокосборником 5 образуется кольцевая щель Молоко по трубкам 2 отсасывается в полости образованные наружной поверхностью перегородки 1 Изобретение относится к сельскому хозяйству, в частности к пульсоколлекторам доильных аппаратов Цель изобретения — повышение зффек тивности доения На фиг I приведена схема пульсоколлектора доильного аппарата, на фиг 2 — перегородка, установленная в чолокасбор-' ной камере Пульсоколле-тор доильного аппарата сое тоит из корпуса 1, имеющего патрубки для молочных 2 и воздушных 3 трубок, сообщаемых со стаканами 4 Внизу корпуса размещен молокосборник 5 с отводящим мо локо патрубком 6 Нижняя расширяющаяся часть корпуса 1 и молокосборник 5 образуют молокосборную камеру 7, в центре которой проходит ось 8 с закрепленным на ней клапаном 9 и шайбой 10 Шайба 10 и молокосборник 5 имеют выступы 11 и 12 В центре корпуса 1 расположена каме ра 13, в которой помешен фильтр 14 Камеры 7 и 13 разделены стенкой 15 с отверстием, по периметру котороїо имеются направляющие ребра 16 Через отверстие в стенке 15 проходит стержень 17, в центре которого с возможностью перемещения размещен ползун 18 с нижним 19 и верхним 20 ограничителями перемещения Стержень 17 с внижней части несет на себе клапан 21, а вверху — тарелку 22, вхо дящую свободно в крышку 23, которая об разует камеру 24, Тарелка 22 фиксируется на стержне 17 фиксатором 25 и опира ется на мембрану 26, заіцемчемную между корпусом 1 и крышкой 23 Мембрана 26 перекрывает кольцевую камеру 27 в корпусе 1, сообщаемую патрубком 28 с источником атмосферною или избыточною давления Между тарелкой 22 и крышкой 23 установлена пружина 29 Нижний клапан 21, несомый стержнем 17, изолирован от молокосборпой камеры 7 перегородки 30 В перегородке 30 имеется площадка 31 с ще іями 32 На внешней по верхности перегородки 30 имеются ребра 33, которые без зазора вписываются в верхнюю часть камеры 7 и разделяют ее на 4 изо лированные полости с входными отверстиями молочных патрубков сообщаемых грубками 2 с доильными стаканами 4 30 и корпусом I Из полостей молоко через щели поступает в полость, сообщенную с молокоотводящим патрубком 6 1 з п ф-ты, 2 ил 5 «Q 15 20 25 30 35 40 45 Пульсоколлектор доильного аппарата работает следующим образом Если подключить патрубок 6 к источ нику вакуумметрического давления, на пример к молокопроводу или доильному бидону (не показано), и поднять шайбу 10 с клапаном 9 в верхнее положение, в камере 7 устанавливается оптимальная всличи на вакуумметрического давления Такое же давление устанавливается и в камере 13 так как стержень 17 с клапаном 21 и закрепленной на нем тарелкой 22 нахо дятся в нижнем положении, и камера 13 сообщена с камерой 7 через зазор между отверстием в перегородке 15 с направляютими ребрами 16, стержнем 17 и клапаном 21 и через раскрывающиеся под действием потока воздуха щели 32 в площадке 31 Воздух по трубкам 3 отсасывается из межстенных пространств доильных стаканов и заполняет полость, сообщенную с моюкоотводящим патрубком 6 Мотоко по трубкам 2 отсасывается в полости, образованные наружной поверхностью перегородки 30, ребрами 33 и корп) сом 1 Из полостей мо юко через щели, образованные наружной поверхностью перегородки 30 и молокосборника 5, отсасыва ется в камеру 7, а затем через патр> бок 6 — в молокопровод или доильный бидон Этот режим соответствует такту со сания При зтом такте в камеру 7 из каме ры 24 отсасывается воздух, так как последние сообщены через дроссельный канал между стержнем 17 и ползуном 18, радиальное отверстие в стержне 17, за юр между стержнем 17 и отверстием в ^тенке 15 и щели в площадке 31, раскрывающиеся под действием потока воздуха Когда разность давлений, действующих на мембрану 26 и тарелку 22 со стороны камеры 13 и со стороны камеры 24, становится достаточной для преодоления усиг іия пружины 29, мембрана 26, тарелка 22, стержень 17 с к іапаном 21 перемещаются в верхнее положение Поднимается вверх и ползун 18 до упора верхнего ограничителя 20 в крышку 23 Этим обеспечивается требуемый скоростной режим переключения кланамного механизма Клапан 21 плотно прижимается к основанию сгенкн 15 Камера .358855 13 сообщается с камерой 2/. По трубкам 3 воздух заполняет межстенные пространства, проходя через фильтр 14, по радиальному и осевому каналам в стержне 17, через щели в площадке 31 колпака поступает в 5 камеру 7, чем обеспечивается непрерывное транспортирование молока из молокоеборпой камеры 7 в мол окоп ровод или доильный бидон Одновременно через дроссельный канал между стержнем 17 и ползуном 18 воздух заполняет камеру 24. Давление в 1 0 ней увеличивается, стержень 17 с клапаном 21, мембраной 26 и тарелкой 22 опускаются вниз. Опускается вниз и ползун 18 до упора нижнего ограничителя 19 в основание отверстия в стержне 17. .Формула изобретения 1 Пульсоколлектор доильного аппарата включающий мембранный пульсатор, молоко сборную камеру с входными молочными патрубкаміі, молокоогаодящпч патрубком и обратным клапаном, отличающийся тем, что, с целью повышения эффективности доения, молокосборная камера снабжена перегородкой, которая делит ее на полость, сообщенную с входными молочными патрубками, и полость, сообщенную с молокоотвоаящим патрубком, причем перегородка выполнена в форме усеченного гиперболоида, направлена своим большим основанием к молокоотводящему патрубку и установлена с образованием кольцевой щели между ее наружной поверхностью и внутренней поверхностью боковых стенок молокосборной камеры. 2. Пульсоколлекгор по и 1, отличающийся тем, что перегородка снабжена ребрами, расположенными со стороны полости, сообщенной с входными молочными патрубками. Сек.тяните іь П Воробьев P e i a h i o p H Шгшікая Течрсд И Верес Корректор С Чорни З а к а з 5632/3 'I ираж 628 Подписное В Н И І І П И Государственною комитету СССР по делам изобретении и оікрьігий ПЗОИб, Москва, Ж —35, Ра\ шская наб , д 4/5 Произволе і венно лолигрлфнческое предприятие, і Ужгород, >л Проектная, 4
