Автоматизована система захисту відцентрового компресора від помпажу

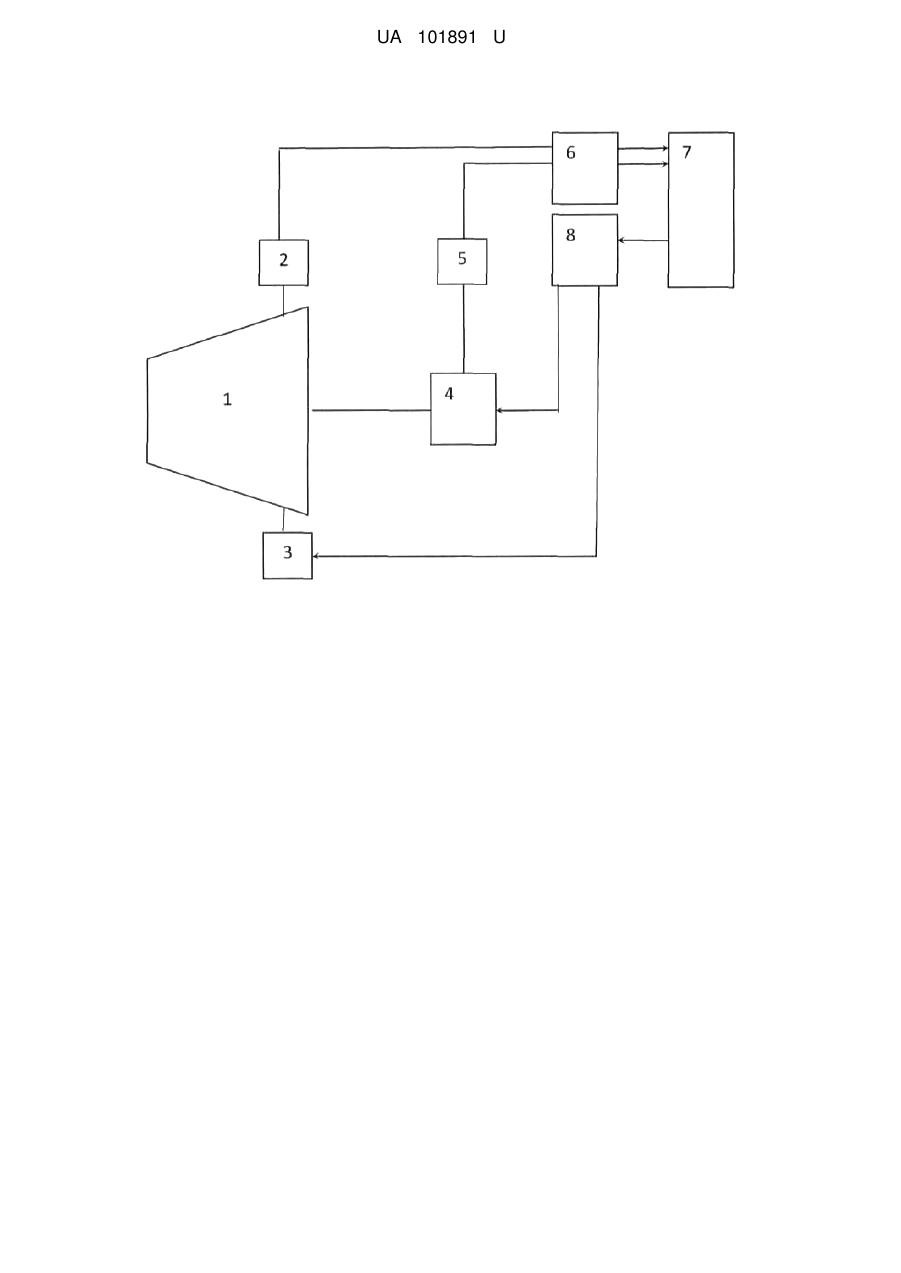

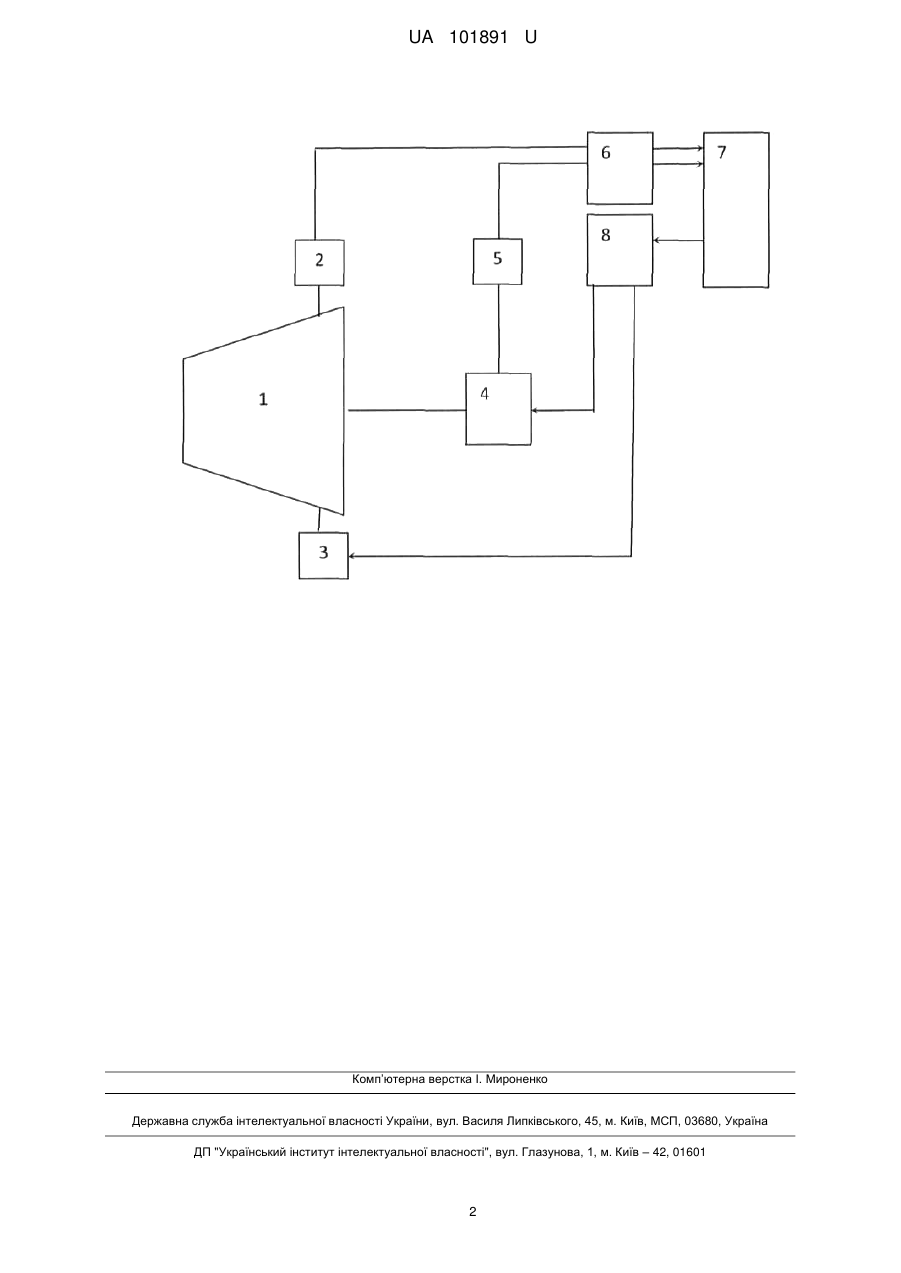

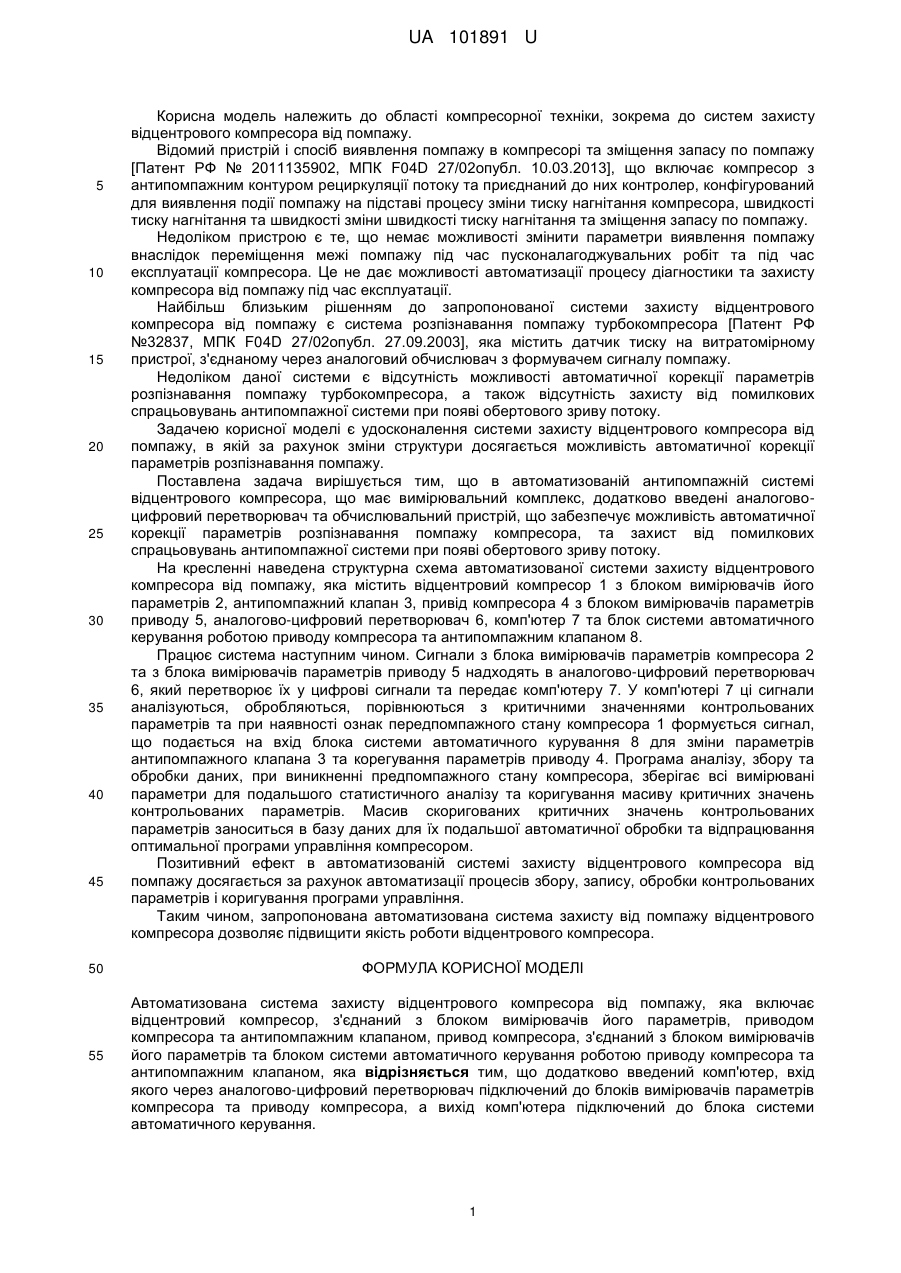

Реферат: Автоматизована система захисту відцентрового компресору від помпажу включає відцентровий компресор, з'єднаний з блоком вимірювачів його параметрів, приводом компресора та антипомпажним клапаном, привод компресора, з'єднаний з блоком вимірювачів його параметрів та блоком системи автоматичного керування роботою приводу компресора та антипомпажним клапаном. Додатково введений комп'ютер, вхід якого через аналоговоцифровий перетворювач підключений до блоків вимірювачів параметрів компресора та приводу компресора, а вихід комп'ютера підключений до блока системи автоматичного керування. UA 101891 U (54) АВТОМАТИЗОВАНА СИСТЕМА ЗАХИСТУ ВІДЦЕНТРОВОГО КОМПРЕСОРА ВІД ПОМПАЖУ UA 101891 U UA 101891 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області компресорної техніки, зокрема до систем захисту відцентрового компресора від помпажу. Відомий пристрій і спосіб виявлення помпажу в компресорі та зміщення запасу по помпажу [Патент РФ № 2011135902, МПК F04D 27/02опубл. 10.03.2013], що включає компресор з антипомпажним контуром рециркуляції потоку та приєднаний до них контролер, конфігурований для виявлення події помпажу на підставі процесу зміни тиску нагнітання компресора, швидкості тиску нагнітання та швидкості зміни швидкості тиску нагнітання та зміщення запасу по помпажу. Недоліком пристрою є те, що немає можливості змінити параметри виявлення помпажу внаслідок переміщення межі помпажу під час пусконалагоджувальних робіт та під час експлуатації компресора. Це не дає можливості автоматизації процесу діагностики та захисту компресора від помпажу під час експлуатації. Найбільш близьким рішенням до запропонованої системи захисту відцентрового компресора від помпажу є система розпізнавання помпажу турбокомпресора [Патент РФ №32837, МПК F04D 27/02опубл. 27.09.2003], яка містить датчик тиску на витратомірному пристрої, з'єднаному через аналоговий обчислювач з формувачем сигналу помпажу. Недоліком даної системи є відсутність можливості автоматичної корекції параметрів розпізнавання помпажу турбокомпресора, а також відсутність захисту від помилкових спрацьовувань антипомпажної системи при появі обертового зриву потоку. Задачею корисної моделі є удосконалення системи захисту відцентрового компресора від помпажу, в якій за рахунок зміни структури досягається можливість автоматичної корекції параметрів розпізнавання помпажу. Поставлена задача вирішується тим, що в автоматизованій антипомпажній системі відцентрового компресора, що має вимірювальний комплекс, додатково введені аналоговоцифровий перетворювач та обчислювальний пристрій, що забезпечує можливість автоматичної корекції параметрів розпізнавання помпажу компресора, та захист від помилкових спрацьовувань антипомпажної системи при появі обертового зриву потоку. На кресленні наведена структурна схема автоматизованої системи захисту відцентрового компресора від помпажу, яка містить відцентровий компресор 1 з блоком вимірювачів його параметрів 2, антипомпажний клапан 3, привід компресора 4 з блоком вимірювачів параметрів приводу 5, аналогово-цифровий перетворювач 6, комп'ютер 7 та блок системи автоматичного керування роботою приводу компресора та антипомпажним клапаном 8. Працює система наступним чином. Сигнали з блока вимірювачів параметрів компресора 2 та з блока вимірювачів параметрів приводу 5 надходять в аналогово-цифровий перетворювач 6, який перетворює їх у цифрові сигнали та передає комп'ютеру 7. У комп'ютері 7 ці сигнали аналізуються, обробляються, порівнюються з критичними значеннями контрольованих параметрів та при наявності ознак передпомпажного стану компресора 1 формується сигнал, що подається на вхід блока системи автоматичного курування 8 для зміни параметрів антипомпажного клапана 3 та корегування параметрів приводу 4. Програма аналізу, збору та обробки даних, при виникненні предпомпажного стану компресора, зберігає всі вимірювані параметри для подальшого статистичного аналізу та коригування масиву критичних значень контрольованих параметрів. Масив скоригованих критичних значень контрольованих параметрів заноситься в базу даних для їх подальшої автоматичної обробки та відпрацювання оптимальної програми управління компресором. Позитивний ефект в автоматизованій системі захисту відцентрового компресора від помпажу досягається за рахунок автоматизації процесів збору, запису, обробки контрольованих параметрів і коригування програми управління. Таким чином, запропонована автоматизована система захисту від помпажу відцентрового компресора дозволяє підвищити якість роботи відцентрового компресора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Автоматизована система захисту відцентрового компресора від помпажу, яка включає відцентровий компресор, з'єднаний з блоком вимірювачів його параметрів, приводом компресора та антипомпажним клапаном, привод компресора, з'єднаний з блоком вимірювачів його параметрів та блоком системи автоматичного керування роботою приводу компресора та антипомпажним клапаном, яка відрізняється тим, що додатково введений комп'ютер, вхід якого через аналогово-цифровий перетворювач підключений до блоків вимірювачів параметрів компресора та приводу компресора, а вихід комп'ютера підключений до блока системи автоматичного керування. 1 UA 101891 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
