Пристрій для осьового ізостатичного пресування порошкових матеріалів на оправку

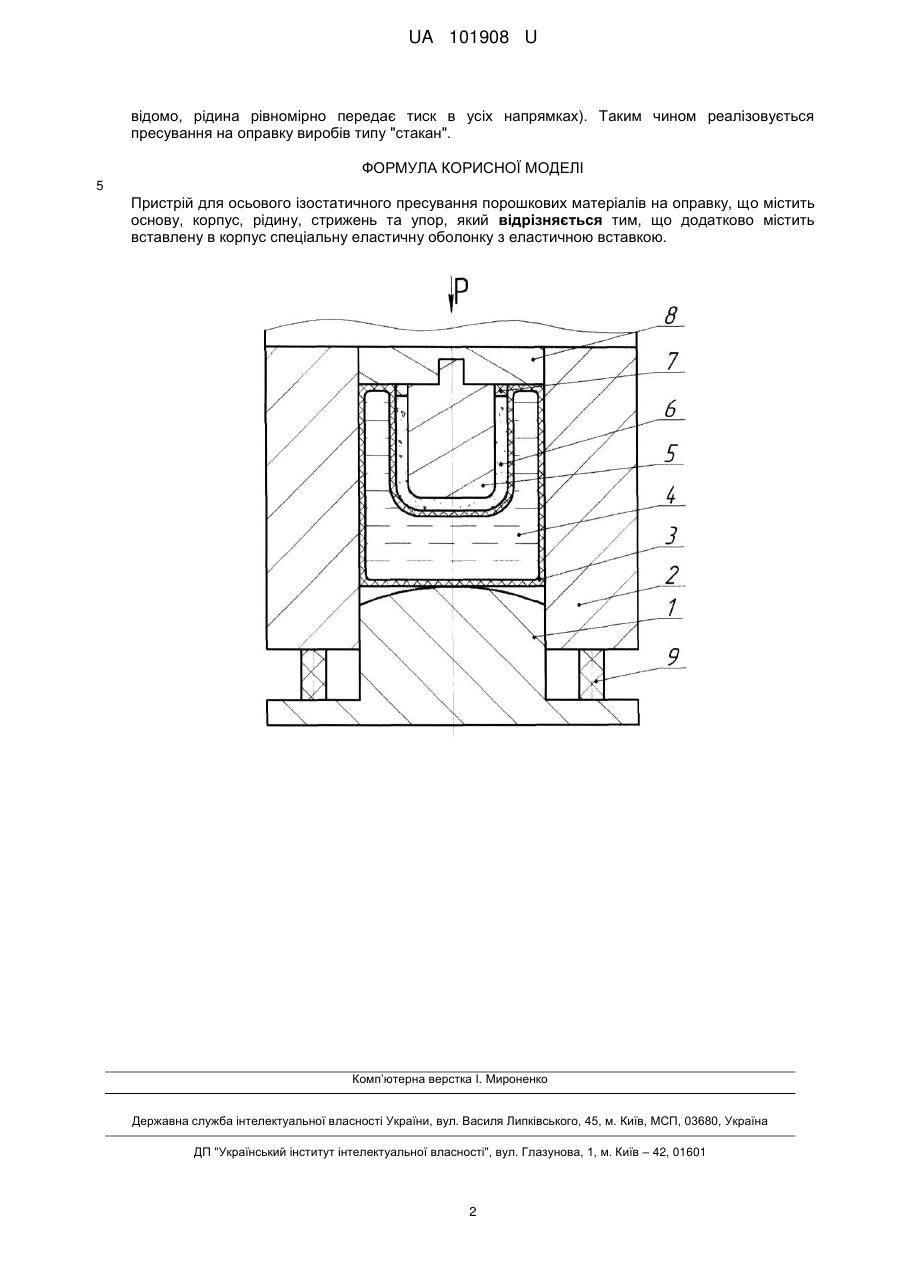

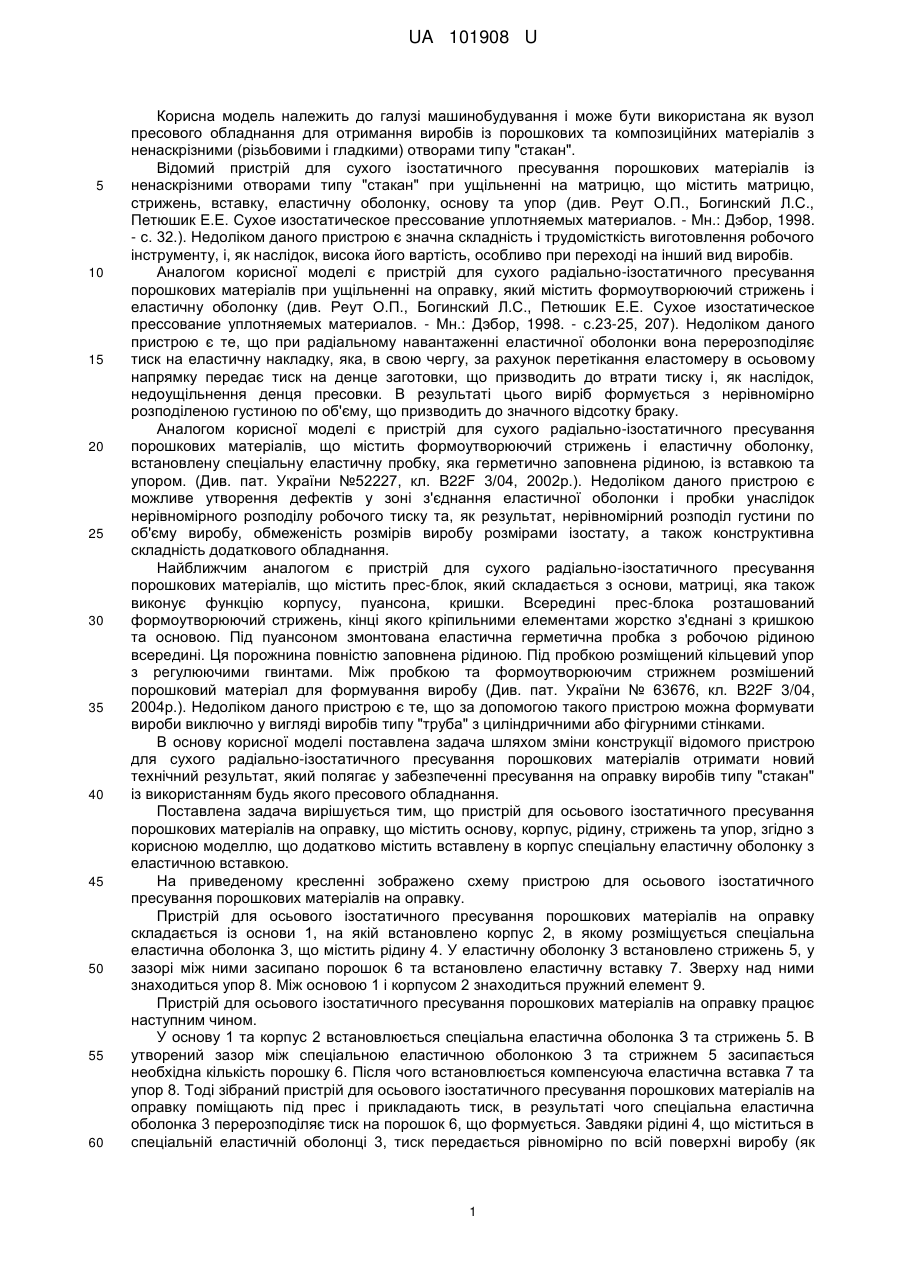

Реферат: UA 101908 U UA 101908 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування і може бути використана як вузол пресового обладнання для отримання виробів із порошкових та композиційних матеріалів з ненаскрізними (різьбовими і гладкими) отворами типу "стакан". Відомий пристрій для сухого ізостатичного пресування порошкових матеріалів із ненаскрізними отворами типу "стакан" при ущільненні на матрицю, що містить матрицю, стрижень, вставку, еластичну оболонку, основу та упор (див. Реут О.П., Богинский Л.С., Петюшик Е.Е. Сухое изостатическое прессование уплотняемых материалов. - Мн.: Дэбор, 1998. - с. 32.). Недоліком даного пристрою є значна складність і трудомісткість виготовлення робочого інструменту, і, як наслідок, висока його вартість, особливо при переході на інший вид виробів. Аналогом корисної моделі є пристрій для сухого радіально-ізостатичного пресування порошкових матеріалів при ущільненні на оправку, який містить формоутворюючий стрижень і еластичну оболонку (див. Реут О.П., Богинский Л.С., Петюшик Е.Е. Сухое изостатическое прессование уплотняемых материалов. - Мн.: Дэбор, 1998. - с.23-25, 207). Недоліком даного пристрою є те, що при радіальному навантаженні еластичної оболонки вона перерозподіляє тиск на еластичну накладку, яка, в свою чергу, за рахунок перетікання еластомеру в осьовому напрямку передає тиск на денце заготовки, що призводить до втрати тиску і, як наслідок, недоущільнення денця пресовки. В результаті цього виріб формується з нерівномірно розподіленою густиною по об'єму, що призводить до значного відсотку браку. Аналогом корисної моделі є пристрій для сухого радіально-ізостатичного пресування порошкових матеріалів, що містить формоутворюючий стрижень і еластичну оболонку, встановлену спеціальну еластичну пробку, яка герметично заповнена рідиною, із вставкою та упором. (Див. пат. України №52227, кл. B22F 3/04, 2002р.). Недоліком даного пристрою є можливе утворення дефектів у зоні з'єднання еластичної оболонки і пробки унаслідок нерівномірного розподілу робочого тиску та, як результат, нерівномірний розподіл густини по об'єму виробу, обмеженість розмірів виробу розмірами ізостату, а також конструктивна складність додаткового обладнання. Найближчим аналогом є пристрій для сухого радіально-ізостатичного пресування порошкових матеріалів, що містить прес-блок, який складається з основи, матриці, яка також виконує функцію корпусу, пуансона, кришки. Всередині прес-блока розташований формоутворюючий стрижень, кінці якого кріпильними елементами жорстко з'єднані з кришкою та основою. Під пуансоном змонтована еластична герметична пробка з робочою рідиною всередині. Ця порожнина повністю заповнена рідиною. Під пробкою розміщений кільцевий упор з регулюючими гвинтами. Між пробкою та формоутворюючим стрижнем розмішений порошковий матеріал для формування виробу (Див. пат. України № 63676, кл. B22F 3/04, 2004р.). Недоліком даного пристрою є те, що за допомогою такого пристрою можна формувати вироби виключно у вигляді виробів типу "труба" з циліндричними або фігурними стінками. В основу корисної моделі поставлена задача шляхом зміни конструкції відомого пристрою для сухого радіально-ізостатичного пресування порошкових матеріалів отримати новий технічний результат, який полягає у забезпеченні пресування на оправку виробів типу "стакан" із використанням будь якого пресового обладнання. Поставлена задача вирішується тим, що пристрій для осьового ізостатичного пресування порошкових матеріалів на оправку, що містить основу, корпус, рідину, стрижень та упор, згідно з корисною моделлю, що додатково містить вставлену в корпус спеціальну еластичну оболонку з еластичною вставкою. На приведеному кресленні зображено схему пристрою для осьового ізостатичного пресування порошкових матеріалів на оправку. Пристрій для осьового ізостатичного пресування порошкових матеріалів на оправку складається із основи 1, на якій встановлено корпус 2, в якому розміщується спеціальна еластична оболонка 3, що містить рідину 4. У еластичну оболонку 3 встановлено стрижень 5, у зазорі між ними засипано порошок 6 та встановлено еластичну вставку 7. Зверху над ними знаходиться упор 8. Між основою 1 і корпусом 2 знаходиться пружний елемент 9. Пристрій для осьового ізостатичного пресування порошкових матеріалів на оправку працює наступним чином. У основу 1 та корпус 2 встановлюється спеціальна еластична оболонка З та стрижень 5. В утворений зазор між спеціальною еластичною оболонкою 3 та стрижнем 5 засипається необхідна кількість порошку 6. Після чого встановлюється компенсуюча еластична вставка 7 та упор 8. Тоді зібраний пристрій для осьового ізостатичного пресування порошкових матеріалів на оправку поміщають під прес і прикладають тиск, в результаті чого спеціальна еластична оболонка 3 перерозподіляє тиск на порошок 6, що формується. Завдяки рідині 4, що міститься в спеціальній еластичній оболонці 3, тиск передається рівномірно по всій поверхні виробу (як 1 UA 101908 U відомо, рідина рівномірно передає тиск в усіх напрямках). Таким чином реалізовується пресування на оправку виробів типу "стакан". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для осьового ізостатичного пресування порошкових матеріалів на оправку, що містить основу, корпус, рідину, стрижень та упор, який відрізняється тим, що додатково містить вставлену в корпус спеціальну еластичну оболонку з еластичною вставкою. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
