Пристрій для сухого радіально-ізостатичного пресування порошкових матеріалів на оправку

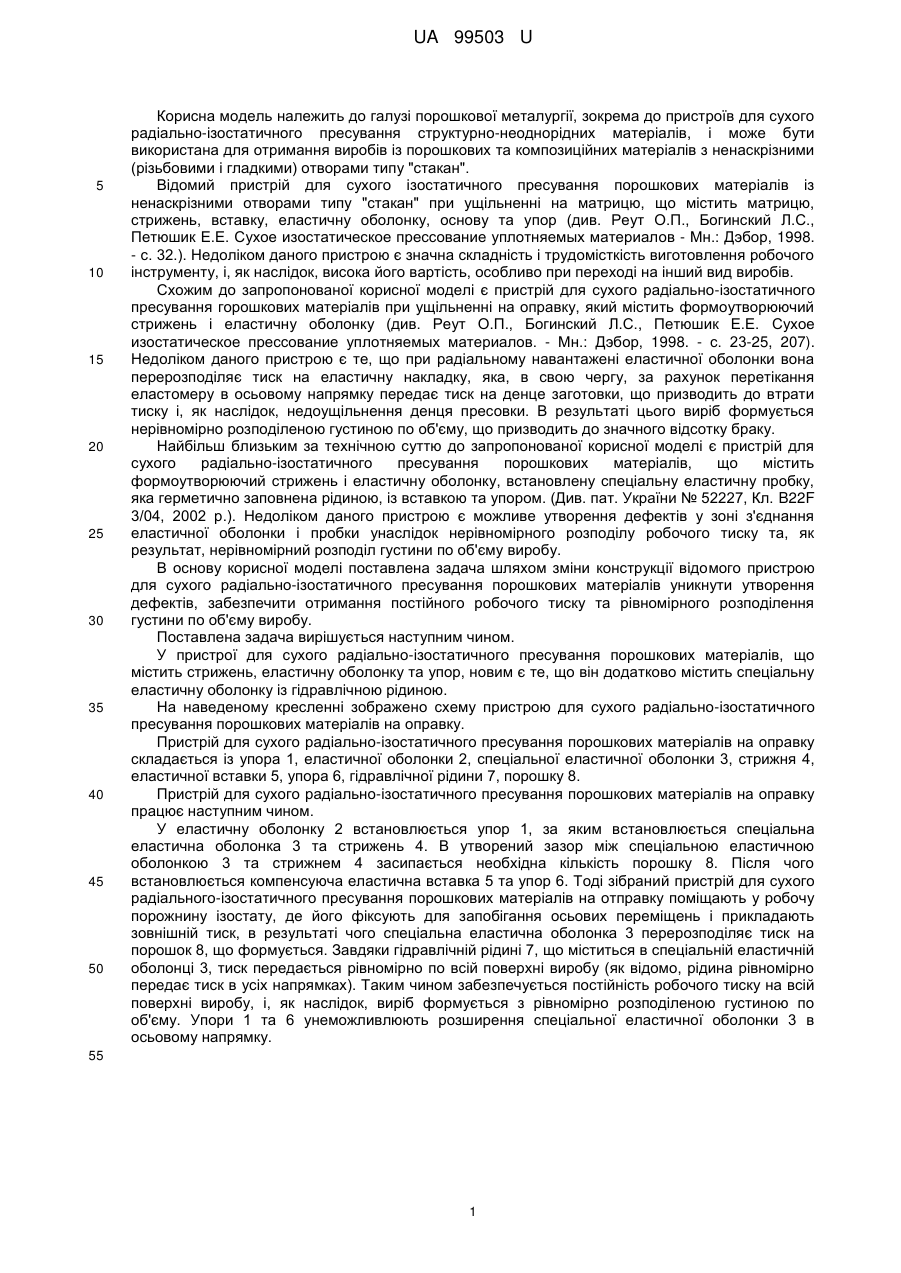

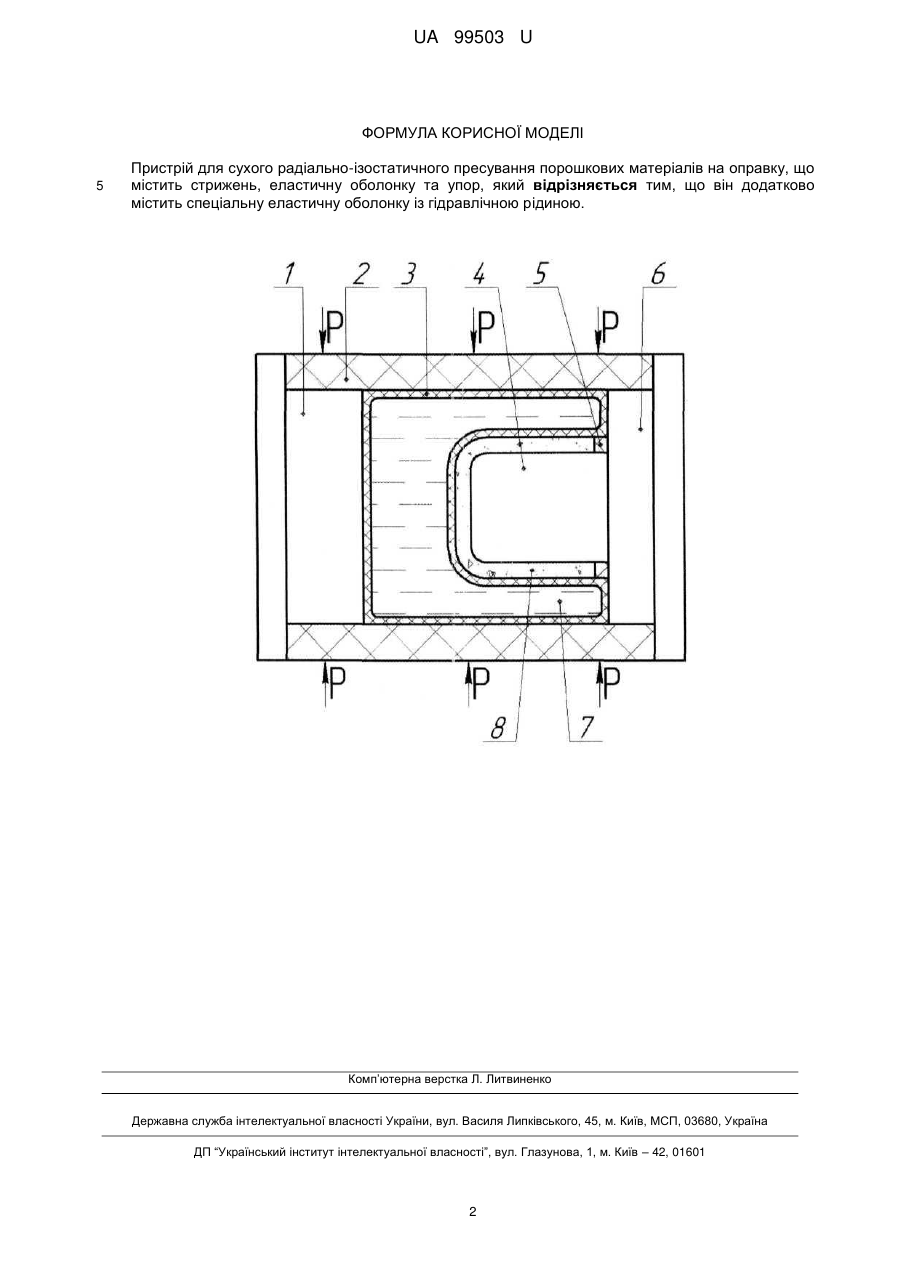

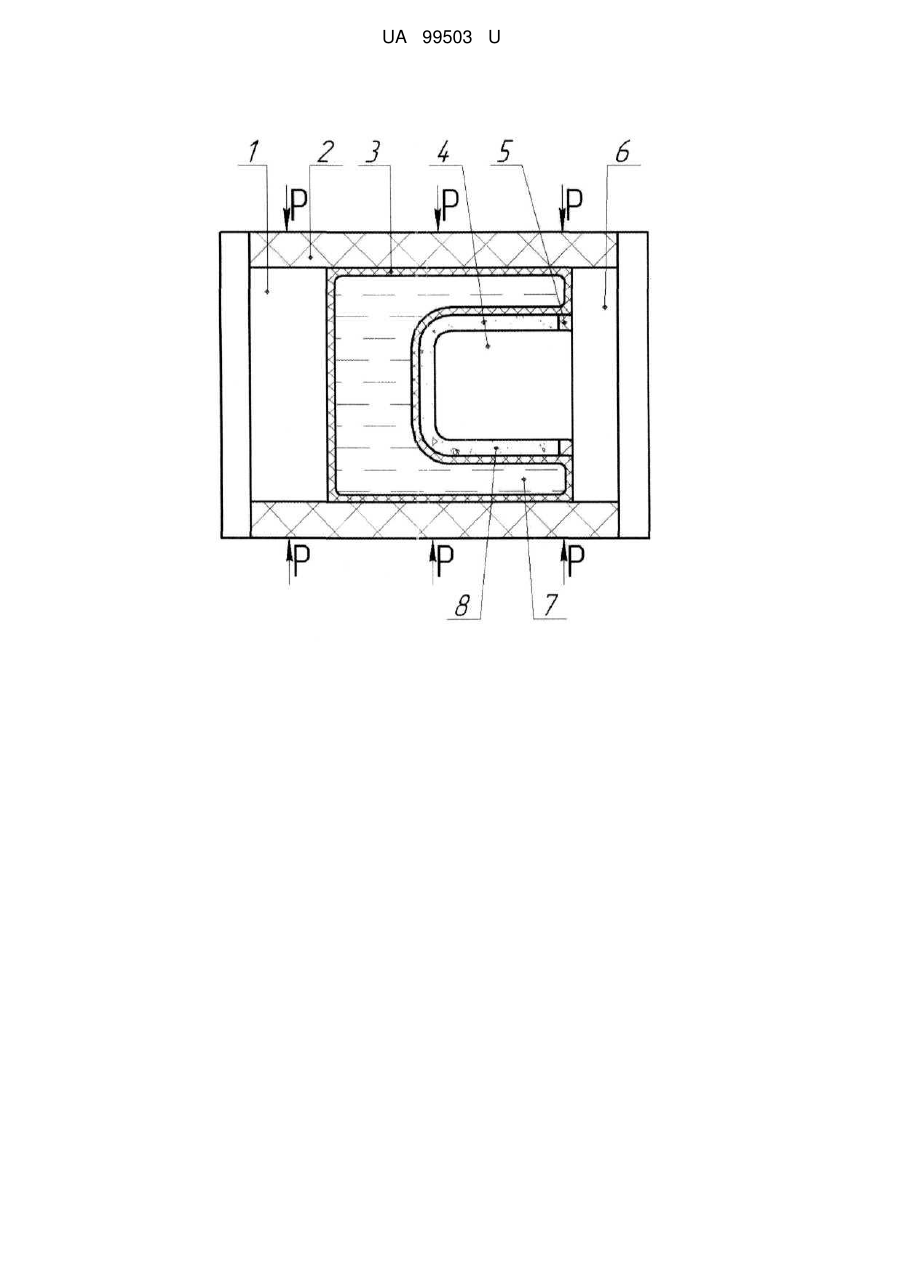

Реферат: UA 99503 U UA 99503 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі порошкової металургії, зокрема до пристроїв для сухого радіально-ізостатичного пресування структурно-неоднорідних матеріалів, і може бути використана для отримання виробів із порошкових та композиційних матеріалів з ненаскрізними (різьбовими і гладкими) отворами типу "стакан". Відомий пристрій для сухого ізостатичного пресування порошкових матеріалів із ненаскрізними отворами типу "стакан" при ущільненні на матрицю, що містить матрицю, стрижень, вставку, еластичну оболонку, основу та упор (див. Реут О.П., Богинский Л.С., Петюшик Е.Е. Сухое изостатическое прессование уплотняемых материалов - Мн.: Дэбор, 1998. - с. 32.). Недоліком даного пристрою є значна складність і трудомісткість виготовлення робочого інструменту, і, як наслідок, висока його вартість, особливо при переході на інший вид виробів. Схожим до запропонованої корисної моделі є пристрій для сухого радіально-ізостатичного пресування горошкових матеріалів при ущільненні на оправку, який містить формоутворюючий стрижень і еластичну оболонку (див. Реут О.П., Богинский Л.С., Петюшик Е.Е. Сухое изостатическое прессование уплотняемых материалов. - Мн.: Дэбор, 1998. - с. 23-25, 207). Недоліком даного пристрою є те, що при радіальному навантажені еластичної оболонки вона перерозподіляє тиск на еластичну накладку, яка, в свою чергу, за рахунок перетікання еластомеру в осьовому напрямку передає тиск на денце заготовки, що призводить до втрати тиску і, як наслідок, недоущільнення денця пресовки. В результаті цього виріб формується нерівномірно розподіленою густиною по об'єму, що призводить до значного відсотку браку. Найбільш близьким за технічною суттю до запропонованої корисної моделі є пристрій для сухого радіально-ізостатичного пресування порошкових матеріалів, що містить формоутворюючий стрижень і еластичну оболонку, встановлену спеціальну еластичну пробку, яка герметично заповнена рідиною, із вставкою та упором. (Див. пат. України № 52227, Кл. B22F 3/04, 2002 р.). Недоліком даного пристрою є можливе утворення дефектів у зоні з'єднання еластичної оболонки і пробки унаслідок нерівномірного розподілу робочого тиску та, як результат, нерівномірний розподіл густини по об'єму виробу. В основу корисної моделі поставлена задача шляхом зміни конструкції відомого пристрою для сухого радіально-ізостатичного пресування порошкових матеріалів уникнути утворення дефектів, забезпечити отримання постійного робочого тиску та рівномірного розподілення густини по об'єму виробу. Поставлена задача вирішується наступним чином. У пристрої для сухого радіально-ізостатичного пресування порошкових матеріалів, що містить стрижень, еластичну оболонку та упор, новим є те, що він додатково містить спеціальну еластичну оболонку із гідравлічною рідиною. На наведеному кресленні зображено схему пристрою для сухого радіально-ізостатичного пресування порошкових матеріалів на оправку. Пристрій для сухого радіально-ізостатичного пресування порошкових матеріалів на оправку складається із упора 1, еластичної оболонки 2, спеціальної еластичної оболонки 3, стрижня 4, еластичної вставки 5, упора 6, гідравлічної рідини 7, порошку 8. Пристрій для сухого радіально-ізостатичного пресування порошкових матеріалів на оправку працює наступним чином. У еластичну оболонку 2 встановлюється упор 1, за яким встановлюється спеціальна еластична оболонка 3 та стрижень 4. В утворений зазор між спеціальною еластичною оболонкою 3 та стрижнем 4 засипається необхідна кількість порошку 8. Після чого встановлюється компенсуюча еластична вставка 5 та упор 6. Тоді зібраний пристрій для сухого радіального-ізостатичного пресування порошкових матеріалів на отправку поміщають у робочу порожнину ізостату, де його фіксують для запобігання осьових переміщень і прикладають зовнішній тиск, в результаті чого спеціальна еластична оболонка 3 перерозподіляє тиск на порошок 8, що формується. Завдяки гідравлічній рідині 7, що міститься в спеціальній еластичній оболонці 3, тиск передається рівномірно по всій поверхні виробу (як відомо, рідина рівномірно передає тиск в усіх напрямках). Таким чином забезпечується постійність робочого тиску на всій поверхні виробу, і, як наслідок, виріб формується з рівномірно розподіленою густиною по об'єму. Упори 1 та 6 унеможливлюють розширення спеціальної еластичної оболонки 3 в осьовому напрямку. 55 1 UA 99503 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для сухого радіально-ізостатичного пресування порошкових матеріалів на оправку, що містить стрижень, еластичну оболонку та упор, який відрізняється тим, що він додатково містить спеціальну еластичну оболонку із гідравлічною рідиною. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
