Пристосування для захисту від поранень

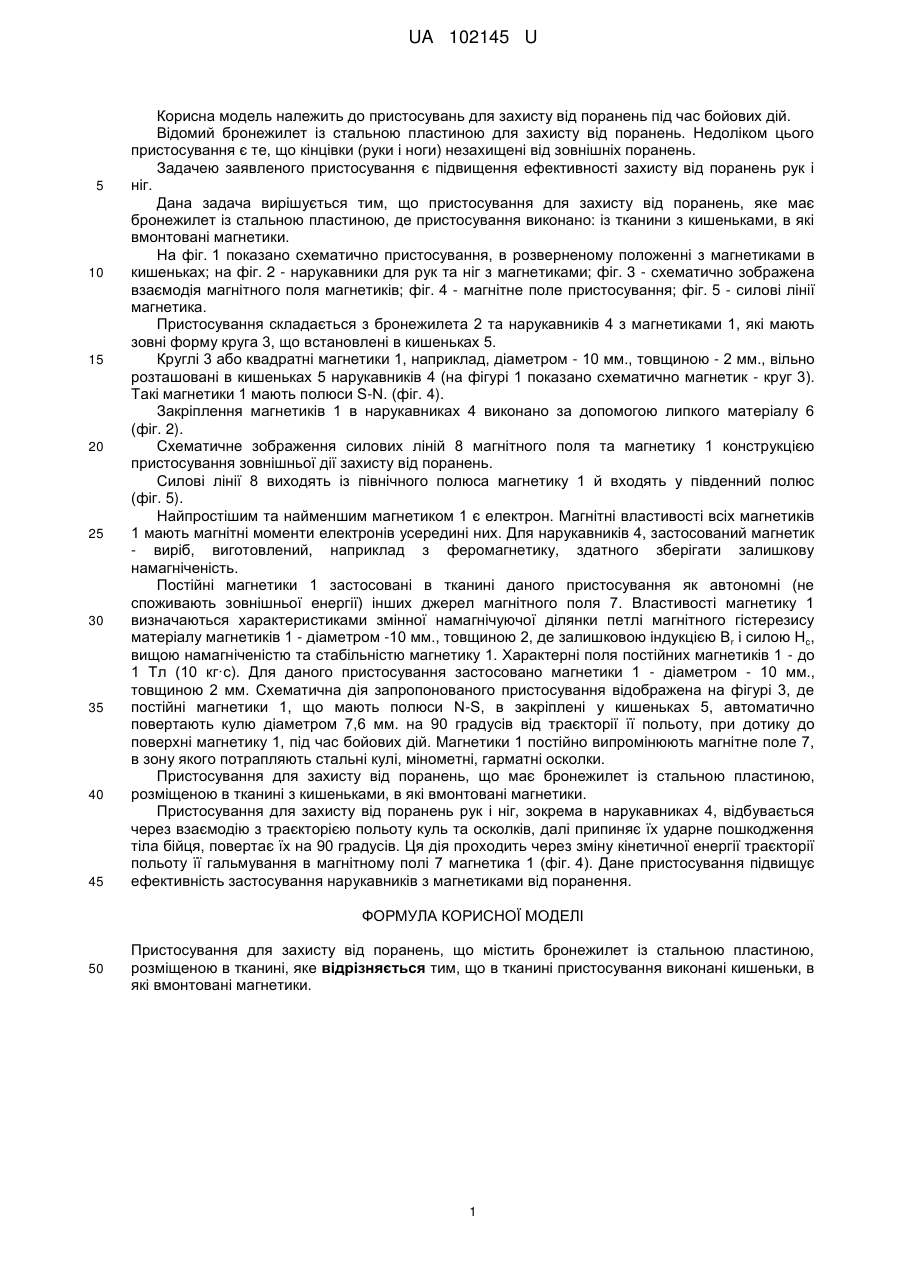

Реферат: UA 102145 U UA 102145 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до пристосувань для захисту від поранень під час бойових дій. Відомий бронежилет із стальною пластиною для захисту від поранень. Недоліком цього пристосування є те, що кінцівки (руки і ноги) незахищені від зовнішніх поранень. Задачею заявленого пристосування є підвищення ефективності захисту від поранень рук і ніг. Дана задача вирішується тим, що пристосування для захисту від поранень, яке має бронежилет із стальною пластиною, де пристосування виконано: із тканини з кишеньками, в які вмонтовані магнетики. На фіг. 1 показано схематично пристосування, в розверненому положенні з магнетиками в кишенькаx; на фіг. 2 - нарукавники для рук та ніг з магнетиками; фіг. 3 - схематично зображена взаємодія магнітного поля магнетиків; фіг. 4 - магнітне поле пристосування; фіг. 5 - силові лінії магнетика. Пристосування складається з бронежилета 2 та нарукавників 4 з магнетиками 1, які мають зовні форму круга 3, що встановлені в кишенькаx 5. Круглі 3 або квадратні магнетики 1, наприклад, діаметром - 10 мм., товщиною - 2 мм., вільно розташовані в кишенькаx 5 нарукавників 4 (на фігурі 1 показано схематично магнетик - круг 3). Такі магнетики 1 мають полюси S-N. (фіг. 4). Закріплення магнетиків 1 в нарукавниках 4 виконано за допомогою липкого матеріалу 6 (фіг. 2). Схематичне зображення силових ліній 8 магнітного поля та магнетику 1 конструкцією пристосування зовнішньої дії захисту від поранень. Силові лінії 8 виходять із північного полюса магнетику 1 й входять у південний полюс (фіг. 5). Найпростішим та найменшим магнетиком 1 є електрон. Магнітні властивості всіх магнетиків 1 мають магнітні моменти електронів усередині них. Для нарукавників 4, застосований магнетик - виріб, виготовлений, наприклад з феромагнетику, здатного зберігати залишкову намагніченість. Постійні магнетики 1 застосовані в тканині даного пристосування як автономні (не споживають зовнішньої енергії) інших джерел магнітного поля 7. Властивості магнетику 1 визначаються характеристиками змінної намагнічуючої ділянки петлі магнітного гістерезису матеріалу магнетиків 1 - діаметром -10 мм., товщиною 2, де залишковою індукцією Вr і силою Нc, вищою намагніченістю та стабільністю магнетику 1. Характерні поля постійних магнетиків 1 - до 1 Тл (10 кг·с). Для даного пристосування застосовано магнетики 1 - діаметром - 10 мм., товщиною 2 мм. Схематична дія запропонованого пристосування відображена на фігурі 3, де постійні магнетики 1, що мають полюси N-S, в закріплені у кишенькаx 5, автоматично повертають кулю діаметром 7,6 мм. на 90 градусів від траєкторії її польоту, при дотику до поверхні магнетику 1, під час бойових дій. Магнетики 1 постійно випромінюють магнітне поле 7, в зону якого потрапляють стальні кулі, мінометні, гарматні осколки. Пристосування для захисту від поранень, що має бронежилет із стальною пластиною, розміщеною в тканині з кишеньками, в які вмонтовані магнетики. Пристосування для захисту від поранень рук і ніг, зокрема в нарукавниках 4, відбувається через взаємодію з траєкторією польоту куль та осколків, далі припиняє їх ударне пошкодження тіла бійця, повертає їх на 90 градусів. Ця дія проходить через зміну кінетичної енергії траєкторії польоту її гальмування в магнітному полі 7 магнетика 1 (фіг. 4). Дане пристосування підвищує ефективність застосування нарукавників з магнетиками від поранення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристосування для захисту від поранень, що містить бронежилет із стальною пластиною, розміщеною в тканині, яке відрізняється тим, що в тканині пристосування виконані кишеньки, в які вмонтовані магнетики. 1 UA 102145 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
