Керований сифон

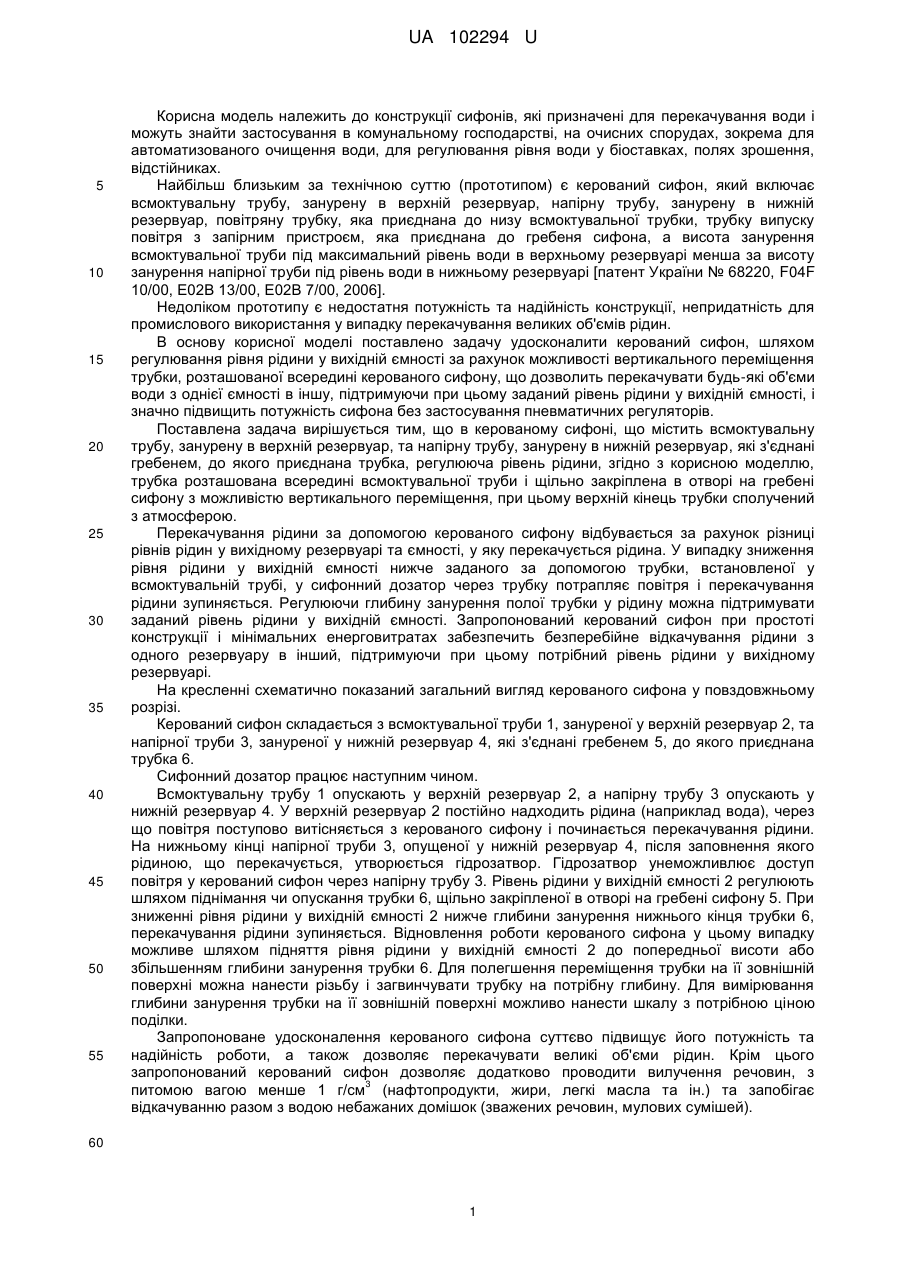

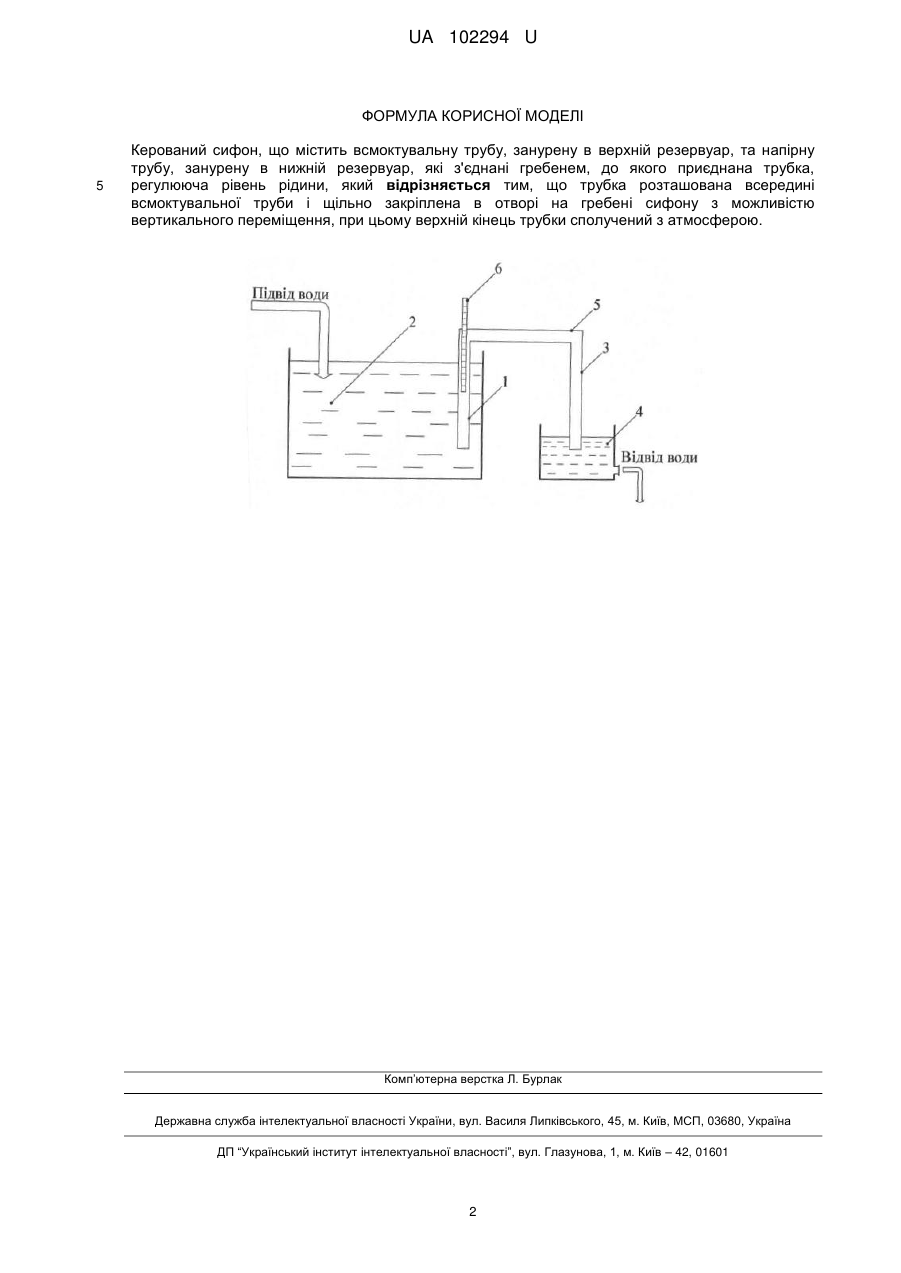

Реферат: Керований сифон містить всмоктувальну трубу, занурену в верхній резервуар, та напірну трубу, занурену в нижній резервуар, які з'єднані гребенем, до якого приєднана трубка, регулююча рівень рідини. Трубка розташована всередині всмоктувальної труби і щільно закріплена в отворі на гребені сифону з можливістю вертикального переміщення. При цьому верхній кінець трубки сполучений з атмосферою. UA 102294 U (54) КЕРОВАНИЙ СИФОН UA 102294 U UA 102294 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до конструкції сифонів, які призначені для перекачування води і можуть знайти застосування в комунальному господарстві, на очисних спорудах, зокрема для автоматизованого очищення води, для регулювання рівня води у біоставках, полях зрошення, відстійниках. Найбільш близьким за технічною суттю (прототипом) є керований сифон, який включає всмоктувальну трубу, занурену в верхній резервуар, напірну трубу, занурену в нижній резервуар, повітряну трубку, яка приєднана до низу всмоктувальної трубки, трубку випуску повітря з запірним пристроєм, яка приєднана до гребеня сифона, а висота занурення всмоктувальної труби під максимальний рівень води в верхньому резервуарі менша за висоту занурення напірної труби під рівень води в нижньому резервуарі [патент України № 68220, F04F 10/00, Е02В 13/00, Е02В 7/00, 2006]. Недоліком прототипу є недостатня потужність та надійність конструкції, непридатність для промислового використання у випадку перекачування великих об'ємів рідин. В основу корисної моделі поставлено задачу удосконалити керований сифон, шляхом регулювання рівня рідини у вихідній ємності за рахунок можливості вертикального переміщення трубки, розташованої всередині керованого сифону, що дозволить перекачувати будь-які об'єми води з однієї ємності в іншу, підтримуючи при цьому заданий рівень рідини у вихідній ємності, і значно підвищить потужність сифона без застосування пневматичних регуляторів. Поставлена задача вирішується тим, що в керованому сифоні, що містить всмоктувальну трубу, занурену в верхній резервуар, та напірну трубу, занурену в нижній резервуар, які з'єднані гребенем, до якого приєднана трубка, регулююча рівень рідини, згідно з корисною моделлю, трубка розташована всередині всмоктувальної труби і щільно закріплена в отворі на гребені сифону з можливістю вертикального переміщення, при цьому верхній кінець трубки сполучений з атмосферою. Перекачування рідини за допомогою керованого сифону відбувається за рахунок різниці рівнів рідин у вихідному резервуарі та ємності, у яку перекачується рідина. У випадку зниження рівня рідини у вихідній ємності нижче заданого за допомогою трубки, встановленої у всмоктувальній трубі, у сифонний дозатор через трубку потрапляє повітря і перекачування рідини зупиняється. Регулюючи глибину занурення полої трубки у рідину можна підтримувати заданий рівень рідини у вихідній ємності. Запропонований керований сифон при простоті конструкції і мінімальних енерговитратах забезпечить безперебійне відкачування рідини з одного резервуару в інший, підтримуючи при цьому потрібний рівень рідини у вихідному резервуарі. На кресленні схематично показаний загальний вигляд керованого сифона у повздовжньому розрізі. Керований сифон складається з всмоктувальної труби 1, зануреної у верхній резервуар 2, та напірної труби 3, зануреної у нижній резервуар 4, які з'єднані гребенем 5, до якого приєднана трубка 6. Сифонний дозатор працює наступним чином. Всмоктувальну трубу 1 опускають у верхній резервуар 2, а напірну трубу 3 опускають у нижній резервуар 4. У верхній резервуар 2 постійно надходить рідина (наприклад вода), через що повітря поступово витісняється з керованого сифону і починається перекачування рідини. На нижньому кінці напірної труби 3, опущеної у нижній резервуар 4, після заповнення якого рідиною, що перекачується, утворюється гідрозатвор. Гідрозатвор унеможливлює доступ повітря у керований сифон через напірну трубу 3. Рівень рідини у вихідній ємності 2 регулюють шляхом піднімання чи опускання трубки 6, щільно закріпленої в отворі на гребені сифону 5. При зниженні рівня рідини у вихідній ємності 2 нижче глибини занурення нижнього кінця трубки 6, перекачування рідини зупиняється. Відновлення роботи керованого сифона у цьому випадку можливе шляхом підняття рівня рідини у вихідній ємності 2 до попередньої висоти або збільшенням глибини занурення трубки 6. Для полегшення переміщення трубки на її зовнішній поверхні можна нанести різьбу і загвинчувати трубку на потрібну глибину. Для вимірювання глибини занурення трубки на її зовнішній поверхні можливо нанести шкалу з потрібною ціною поділки. Запропоноване удосконалення керованого сифона суттєво підвищує його потужність та надійність роботи, а також дозволяє перекачувати великі об'єми рідин. Крім цього запропонований керований сифон дозволяє додатково проводити вилучення речовин, з 3 питомою вагою менше 1 г/см (нафтопродукти, жири, легкі масла та ін.) та запобігає відкачуванню разом з водою небажаних домішок (зважених речовин, мулових сумішей). 60 1 UA 102294 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Керований сифон, що містить всмоктувальну трубу, занурену в верхній резервуар, та напірну трубу, занурену в нижній резервуар, які з'єднані гребенем, до якого приєднана трубка, регулююча рівень рідини, який відрізняється тим, що трубка розташована всередині всмоктувальної труби і щільно закріплена в отворі на гребені сифону з можливістю вертикального переміщення, при цьому верхній кінець трубки сполучений з атмосферою. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
