Коробка

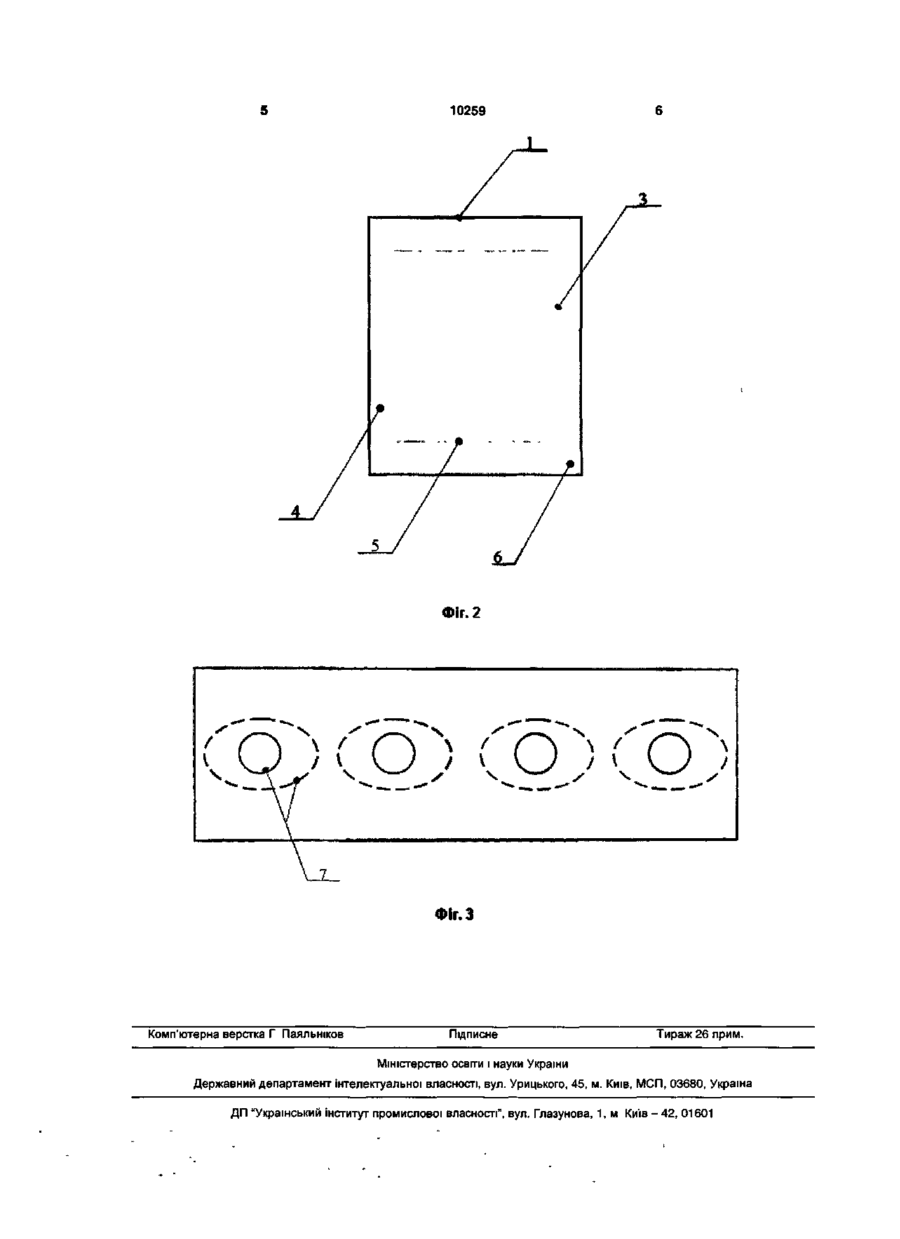

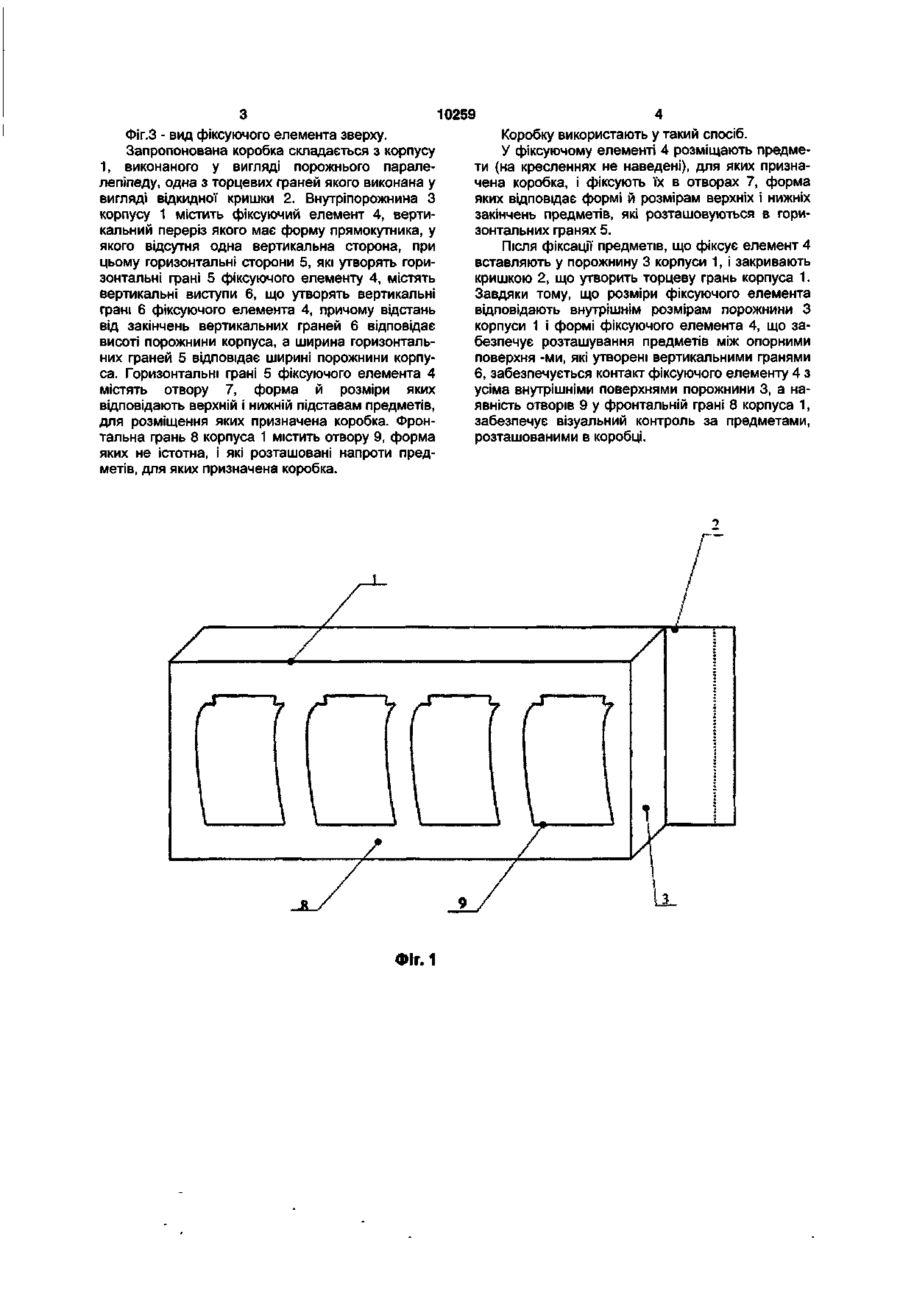

Коробка, що містить корпус виконаний у вигляді порожнистого прямокутного паралелепіпеда, відкидну торцеву кришку, яка відрізняється тим, що вона додатково містить фіксуючий елемент, розташований у порожнині корпуса з можливістю переміщення, вертикальний переріз якого має фо Корисна модель відноситься до галузі пакування, а саме до коробок, і призначена для пакування різних предметів, наприклад, скляних пляшок. З існуючого рівня техніки, який відноситься до розглянутої галузі, найбільш близьким до корисної моделі, яка заявляється, по сукупності ознак, є коробка, яка складається з корпусу, який виконано у вигляді порожнього прямокутного паралелепіпеду, з відкидною торцевою кришкою [Шредер В. Л., Піліпенко С. Ф. «Упакування з картону», ЕкспресПоліграфія, м. Київ, 2004, стор. 282]. Корисна модель, яка заявляється, збігається з відомою коробкою по наступній сукупності суттєвих ознак, а саме: складається з корпуса, виконаного у вигляді порожнього прямокутного паралелепіпеду з відкидною торцевою кришкою. Однак відома коробка не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено конструкцією, яка не передбачає фіксацію предметів, що перебувають у її порожнині, і можливого візуального контролю за їхнім станом, що приводить до переміщення предметів усередині порожнини, і як наслідок такого переміщення, до їхнього ушкодження. Завдання, на рішення якого спрямована корисна модель, складається в удосконаленні конструкції коробки, шляхом зміни конструкції, що забезпечить фіксацію предметів, які розташовуються в рму прямокутника, у якого відсутня одна вертикальна сторона, а закінчення горизонтальних сторін містять вертикально розташовані й спрямовані в протилежні сторони виступи, причому відстані від закінчень виступів відповідають висоті порожнини корпуса, а ширина горизонтальних граней фіксуючого елемента відповідає ширині порожнини корпуса, причому горизонтальні грані містять отвори, форма яких відповідає формі верхніх і нижніх закінчень предметів, для розміщення яких призначена коробка, а фронтальна грань корпуса містить отвори. порожнині коробки й одночасний контроль за їхньою схоронністю. Поставлене завдання вирішується в коробці, яка складається з корпусу, виконаного у вигляді порожнього прямокутного паралелепіпеду, з відкидною торцевою кришкою, тим, що згідно предмета корисної моделі, вона додатково містить фіксуючий елемент, розташований у порожнині корпуса з можливістю переміщення, вертикальний переріз якого має форму прямокутника, у якого відсутня одна вертикальна сторона, а закінчення горизонтальних сторін містять вертикально розташовані й спрямовані в протилежні сторони виступи, причому відстані від закінчень виступів відповідає висоті порожнини корпуса, а ширина горизонтальних граней фіксуючого елемента відповідає ширині порожнини корпусу, причому горизонтальні грані містять отвори, форма яких відповідає формі верхніх і нижніх закінчень предметів, для розміщення яких призначена коробка, а фронтальна грань корпусу містить отвори. Корисна модель, яка заявляє, забезпечує технічний результат, який складається у фіксації предметів, які розташовані в порожнині коробки, при одночасному забезпеченні контролю за їхньою схоронністю. Корисна модель, що заявляє, пояснюється кресленнями, які наведені на: Фіг.1 - вид коробки попереду; Фіг.2 - вертикальний переріз коробки со ю CM о> 10259 Фіг.З - вид фіксуючого елемента зверху. Запропонована коробка складається з корпусу 1, виконаного у вигляді порожнього паралелепіпеду, одна з торцевих граней якого виконана у вигляді відкидної кришки 2. Внутріпорожнина З корпусу 1 містить фіксуючий елемент 4, вертикальний переріз якого має форму прямокутника, у якого відсутня одна вертикальна сторона, при цьому горизонтальні сторони 5, які утворять горизонтальні грані 5 фіксуючого елементу 4, містять вертикальні виступи 6, що утворять вертикальні грані 6 фіксуючого елемента 4, причому відстань від закінчень вертикальних граней 6 відповідає висоті порожнини корпуса, а ширина горизонтальних граней 5 відповідає ширині порожнини корпуса. Горизонтальні грані 5 фіксуючого елемента 4 містять отвору 7, форма й розміри яких відповідають верхній і нижній підставам предметів, для розміщення яких призначена коробка. Фронтальна грань 8 корпуса 1 містить отвору 9, форма яких не істотна, і які розташовані напроти предметів, для яких призначена коробка. ФІГ. 1 Коробку використають у такий спосіб. У фіксуючому елементі 4 розміщають предмети (на кресленнях не наведені), для яких призначена коробка, і фіксують їх в отворах 7, форма яких відповідає формі й розмірам верхніх і нижніх закінчень предметів, які розташовуються в горизонтальних гранях 5. Після фіксації предметів, що фіксує елемент 4 вставляють у порожнину 3 корпуси 1, і закривають кришкою 2, що утворить торцеву грань корпуса 1. Завдяки тому, що розміри фіксуючого елемента відповідають внутрішнім розмірам порожнини З корпуси 1 і формі фіксуючого елемента 4, що забезпечує розташування предметів між опорними поверхня -ми, які утворені вертикальними гранями 6, забезпечується контакт фіксуючого елементу 4 з усіма внутрішніми поверхнями порожнини 3, а наявність отворів 9 у фронтальній грані 8 корпуса 1, забезпечує візуальний контроль за предметами, розташованими в коробці. 10259 Фіг. 2 С О ) С О К О сО ) Фіг.З Комп'ютерна верстка Г Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м К и ї в - 4 2 , 01601
