Будівельний розчин

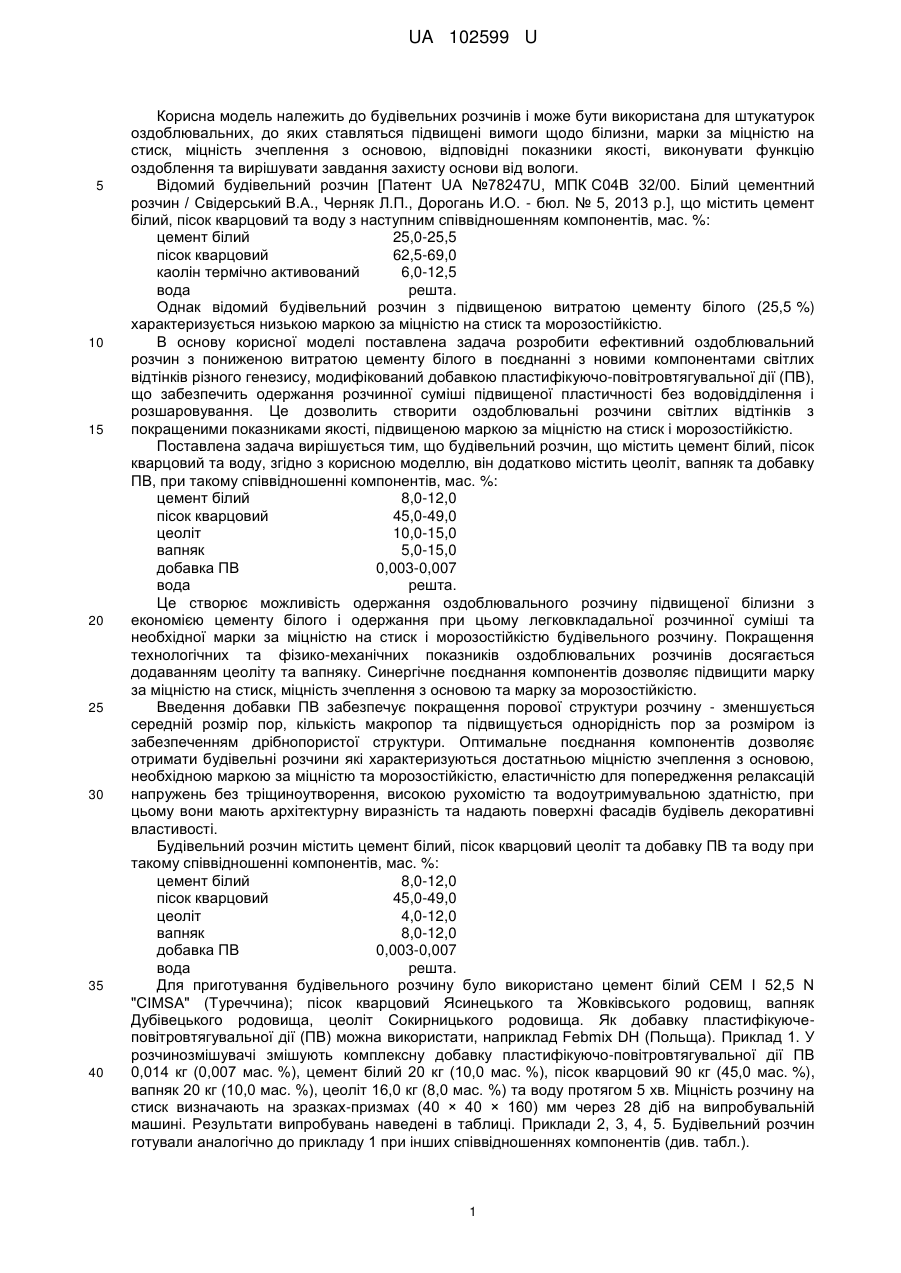

Реферат: Будівельний розчин містить цемент білий, пісок кварцовий, цеоліт, добавку пластифікуючоповітровтягувальної дії (ПВ) та воду. UA 102599 U (54) БУДІВЕЛЬНИЙ РОЗЧИН UA 102599 U UA 102599 U 5 10 15 20 25 30 35 40 Корисна модель належить до будівельних розчинів і може бути використана для штукатурок оздоблювальних, до яких ставляться підвищені вимоги щодо білизни, марки за міцністю на стиск, міцність зчеплення з основою, відповідні показники якості, виконувати функцію оздоблення та вирішувати завдання захисту основи від вологи. Відомий будівельний розчин [Патент UA №78247U, МПК C04B 32/00. Білий цементний розчин / Свідерський В.А., Черняк Л.П., Дорогань И.О. - бюл. № 5, 2013 p.], що містить цемент білий, пісок кварцовий та воду з наступним співвідношенням компонентів, мас. %: цемент білий 25,0-25,5 пісок кварцовий 62,5-69,0 каолін термічно активований 6,0-12,5 вода решта. Однак відомий будівельний розчин з підвищеною витратою цементу білого (25,5 %) характеризується низькою маркою за міцністю на стиск та морозостійкістю. В основу корисної моделі поставлена задача розробити ефективний оздоблювальний розчин з пониженою витратою цементу білого в поєднанні з новими компонентами світлих відтінків різного генезису, модифікований добавкою пластифікуючо-повітровтягувальної дії (ПВ), що забезпечить одержання розчинної суміші підвищеної пластичності без водовідділення і розшаровування. Це дозволить створити оздоблювальні розчини світлих відтінків з покращеними показниками якості, підвищеною маркою за міцністю на стиск і морозостійкістю. Поставлена задача вирішується тим, що будівельний розчин, що містить цемент білий, пісок кварцовий та воду, згідно з корисною моделлю, він додатково містить цеоліт, вапняк та добавку ПВ, при такому співвідношенні компонентів, мас. %: цемент білий 8,0-12,0 пісок кварцовий 45,0-49,0 цеоліт 10,0-15,0 вапняк 5,0-15,0 добавка ПВ 0,003-0,007 вода решта. Це створює можливість одержання оздоблювального розчину підвищеної білизни з економією цементу білого і одержання при цьому легковкладальної розчинної суміші та необхідної марки за міцністю на стиск і морозостійкістю будівельного розчину. Покращення технологічних та фізико-механічних показників оздоблювальних розчинів досягається додаванням цеоліту та вапняку. Синергічне поєднання компонентів дозволяє підвищити марку за міцністю на стиск, міцність зчеплення з основою та марку за морозостійкістю. Введення добавки ПВ забезпечує покращення порової структури розчину - зменшується середній розмір пор, кількість макропор та підвищується однорідність пор за розміром із забезпеченням дрібнопористої структури. Оптимальне поєднання компонентів дозволяє отримати будівельні розчини які характеризуються достатньою міцністю зчеплення з основою, необхідною маркою за міцністю та морозостійкістю, еластичністю для попередження релаксацій напружень без тріщиноутворення, високою рухомістю та водоутримувальною здатністю, при цьому вони мають архітектурну виразність та надають поверхні фасадів будівель декоративні властивості. Будівельний розчин містить цемент білий, пісок кварцовий цеоліт та добавку ПВ та воду при такому співвідношенні компонентів, мас. %: цемент білий 8,0-12,0 пісок кварцовий 45,0-49,0 цеоліт 4,0-12,0 вапняк 8,0-12,0 добавка ПВ 0,003-0,007 вода решта. Для приготування будівельного розчину було використано цемент білий СЕМ І 52,5 N "CIMSA" (Туреччина); пісок кварцовий Ясинецького та Жовківського родовищ, вапняк Дубівецького родовища, цеоліт Сокирницького родовища. Як добавку пластифікуючеповітровтягувальної дії (ПВ) можна використати, наприклад Febmix DH (Польща). Приклад 1. У розчинозмішувачі змішують комплексну добавку пластифікуючо-повітровтягувальної дії ПВ 0,014 кг (0,007 мас. %), цемент білий 20 кг (10,0 мас. %), пісок кварцовий 90 кг (45,0 мас. %), вапняк 20 кг (10,0 мас. %), цеоліт 16,0 кг (8,0 мас. %) та воду протягом 5 хв. Міцність розчину на стиск визначають на зразках-призмах (40 × 40 × 160) мм через 28 діб на випробувальній машині. Результати випробувань наведені в таблиці. Приклади 2, 3, 4, 5. Будівельний розчин готували аналогічно до прикладу 1 при інших співвідношеннях компонентів (див. табл.). 1 UA 102599 U Приклад 6. Будівельний розчин готували за прототипом (див. табл.) аналогічно до прикладу 1. Таблиця Склади будівельних розчинів та результати їх випробувань № Цемент пр. білий 1 2 3 4 5 10 7,0 13,0 6 5 12,0 10,0 8,0 25,0 Склад будівельного розчину, мас. % Марка РухоВодоза Пісок Каолін мість, утримувальна Добавка міцністю кварВапняк Цеоліт термічно см здатність, ПВ на стиск цовий активований Запропонований будівельний розчин 47,0 8,0 12,0 0,007 9,5 96,0 М50 45,0 10,0 8,0 0,005 10,6 97,0 М50 49,0 12,0 4,0 0,003 10,0 97,0 М50 Позаграничні склади 52,0 5,0 16,0 0,001 9,5 93,0 М25 46,0 15,0 0,010 10,5 95,0 М25 Прототип 62,0 12,5 10,6 95,0 М25 Марка за морозостійкість Білизна, % F50 F50 F50 84,0 83,0 81,0 F25 F25 79,0 85,0 F25 83,0 Визначення марки за міцністю, водоутримувальної здатності та рухомості будівельних розчинів проводили згідно з ДСТУ Б В.2.7-239:2010 (EN 1015-11:1999, NEQ). Як видно з таблиці, запропонований будівельний розчин (приклади 1, 2 та 3) характеризується вищою міцністю через 28 діб тверднення, морозостійкістю та водоутримувальною здатністю із будівельним розчином за прототипом (приклад 6). Вихід за заявлені межі співвідношення компонентів в позаграничних складах (приклади 4, 5) призводить до зменшення міцності, морозостійкості та водоутримувальної здатності порівняно із розробленими складами (приклади 1, 2, 3). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Будівельний розчин, що містить цемент білий, пісок кварцовий та воду, який відрізняється тим, що він додатково містить цеоліт та добавку пластифікуючо-повітровтягувальної дії (ПВ) при такому співвідношенні компонентів, мас. %: цемент білий 8,0-12,0 пісок кварцовий 45,0-49,0 цеоліт 4,0-12,0 вапняк 8,0-12,0 добавка пластифікуючо0,003-0,007 повітровтягувальної дії вода решта. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
