Спосіб дегазації газоносних родовищ

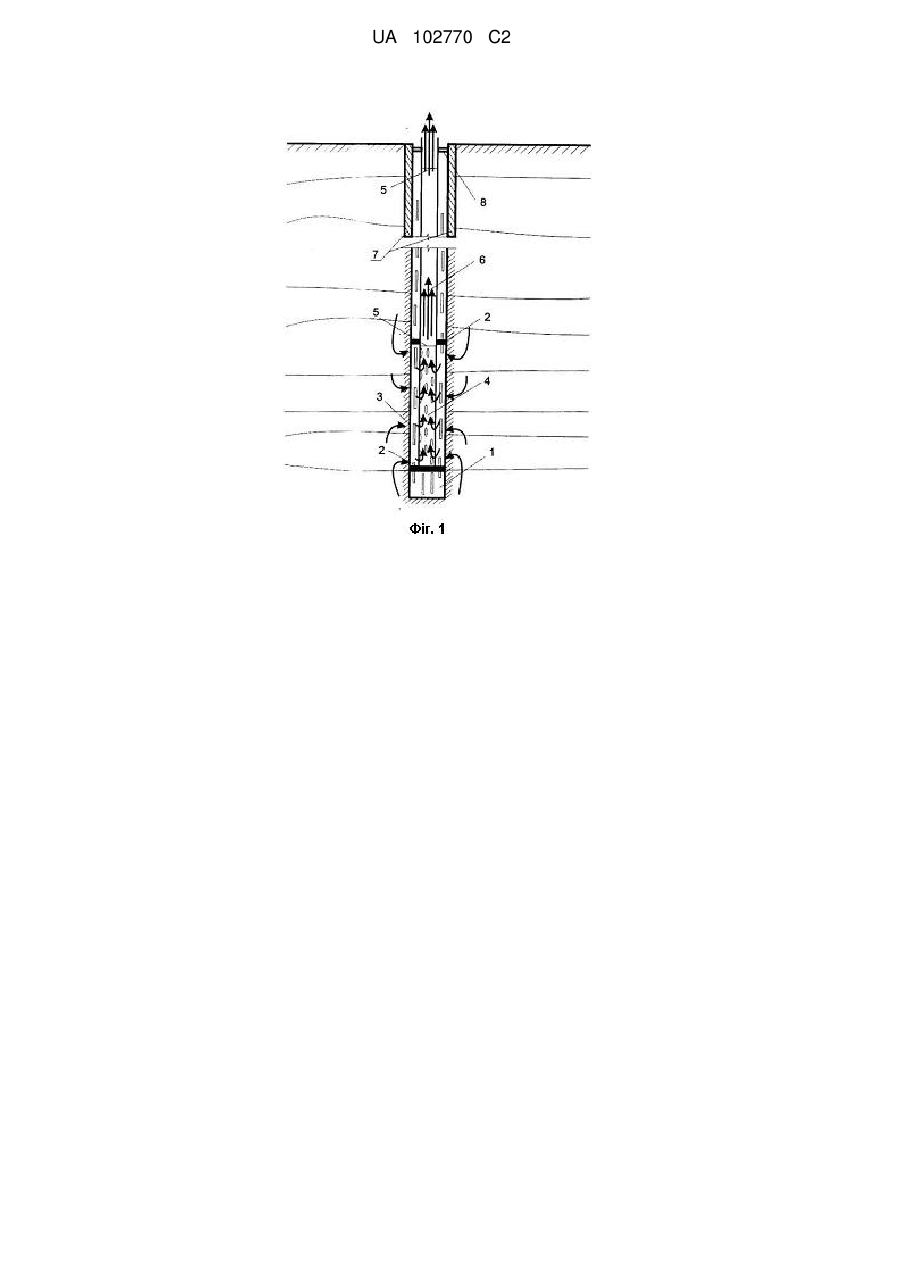

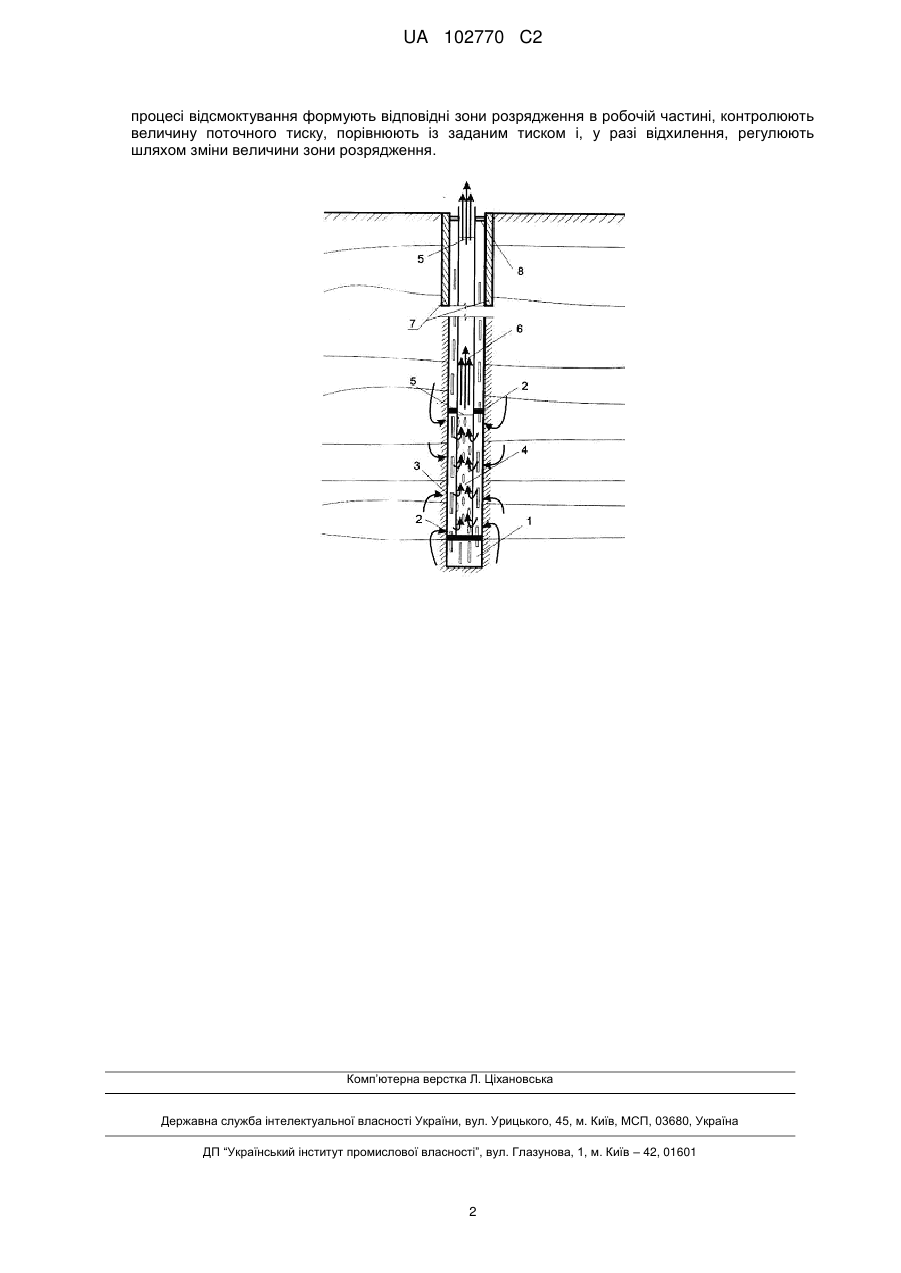

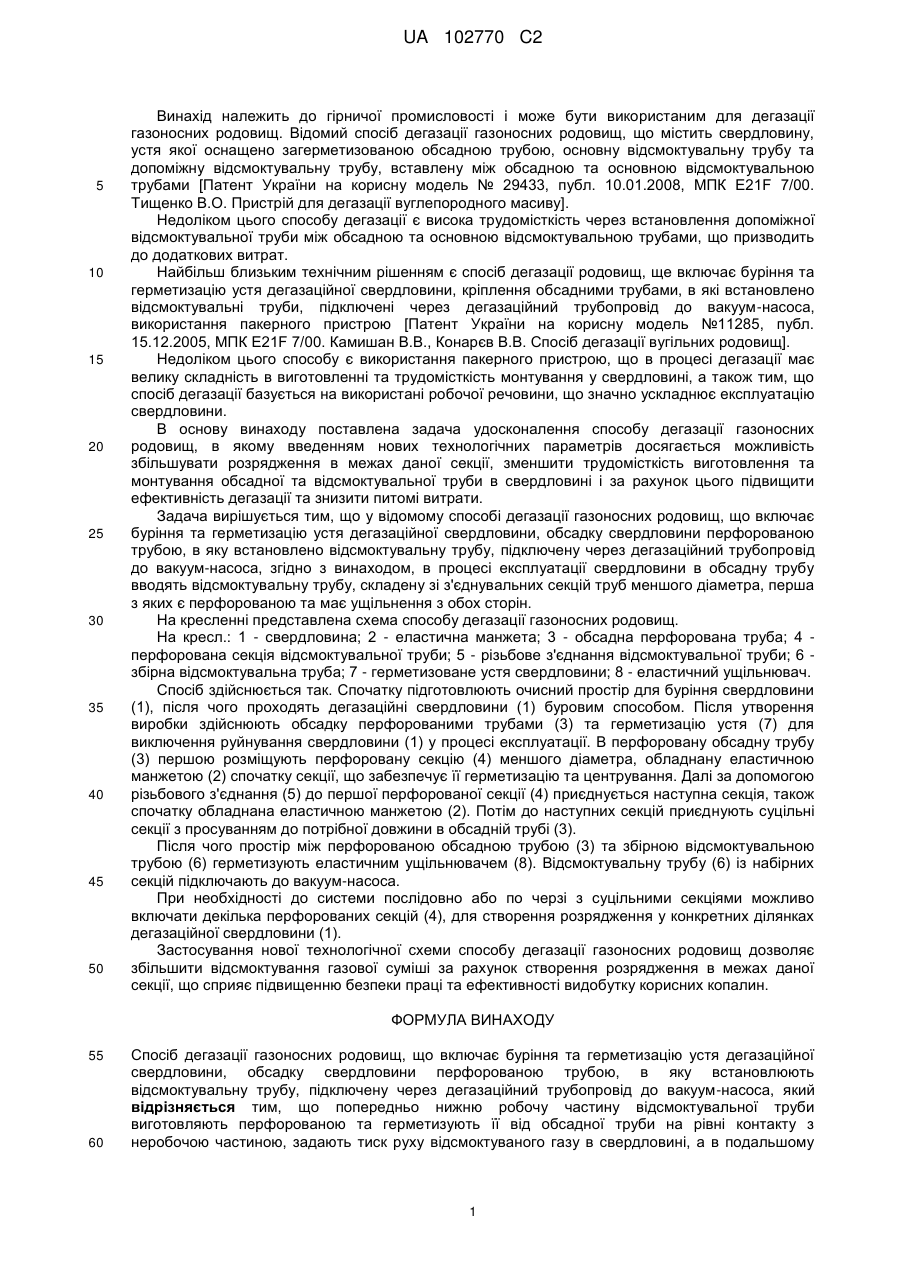

Реферат: Спосіб дегазації газоносних родовищ включає буріння та герметизацію устя дегазаційної свердловини, обсадку свердловини перфорованою трубою, в яку встановлюють відсмоктувальну трубу, підключену через дегазаційний трубопровід до вакуум-насоса. Попередньо нижню робочу частину відсмоктувальної труби виготовляють перфорованою та герметизують її від обсадної труби на рівні контакту з неробочою частиною. Задають тиск руху відсмоктуваного газу в свердловині. В подальшому процесі відсмоктування формують відповідні зони розрядження в робочій частині, контролюють величину поточного тиску, порівнюють із заданим тиском і, у разі відхилення, регулюють шляхом зміни величини зони розрядження. Це приводить до підвищення ефективності дегазації. UA 102770 C2 (12) UA 102770 C2 UA 102770 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до гірничої промисловості і може бути використаним для дегазації газоносних родовищ. Відомий спосіб дегазації газоносних родовищ, що містить свердловину, устя якої оснащено загерметизованою обсадною трубою, основну відсмоктувальну трубу та допоміжну відсмоктувальну трубу, вставлену між обсадною та основною відсмоктувальною трубами [Патент України на корисну модель № 29433, публ. 10.01.2008, МПК E21F 7/00. Тищенко В.О. Пристрій для дегазації вуглепородного масиву]. Недоліком цього способу дегазації є висока трудомісткість через встановлення допоміжної відсмоктувальної труби між обсадною та основною відсмоктувальною трубами, що призводить до додаткових витрат. Найбільш близьким технічним рішенням є спосіб дегазації родовищ, ще включає буріння та герметизацію устя дегазаційної свердловини, кріплення обсадними трубами, в які встановлено відсмоктувальні труби, підключені через дегазаційний трубопровід до вакуум-насоса, використання пакерного пристрою [Патент України на корисну модель №11285, публ. 15.12.2005, МПК E21F 7/00. Камишан В.В., Конарєв В.В. Спосіб дегазації вугільних родовищ]. Недоліком цього способу є використання пакерного пристрою, що в процесі дегазації має велику складність в виготовленні та трудомісткість монтування у свердловині, а також тим, що спосіб дегазації базується на використані робочої речовини, що значно ускладнює експлуатацію свердловини. В основу винаходу поставлена задача удосконалення способу дегазації газоносних родовищ, в якому введенням нових технологічних параметрів досягається можливість збільшувати розрядження в межах даної секції, зменшити трудомісткість виготовлення та монтування обсадної та відсмоктувальної труби в свердловині і за рахунок цього підвищити ефективність дегазації та знизити питомі витрати. Задача вирішується тим, що у відомому способі дегазації газоносних родовищ, що включає буріння та герметизацію устя дегазаційної свердловини, обсадку свердловини перфорованою трубою, в яку встановлено відсмоктувальну трубу, підключену через дегазаційний трубопровід до вакуум-насоса, згідно з винаходом, в процесі експлуатації свердловини в обсадну трубу вводять відсмоктувальну трубу, складену зі з'єднувальних секцій труб меншого діаметра, перша з яких є перфорованою та має ущільнення з обох сторін. На кресленні представлена схема способу дегазації газоносних родовищ. На кресл.: 1 - свердловина; 2 - еластична манжета; 3 - обсадна перфорована труба; 4 перфорована секція відсмоктувальної труби; 5 - різьбове з'єднання відсмоктувальної труби; 6 збірна відсмоктувальна труба; 7 - герметизоване устя свердловини; 8 - еластичний ущільнювач. Спосіб здійснюється так. Спочатку підготовлюють очисний простір для буріння свердловини (1), після чого проходять дегазаційні свердловини (1) буровим способом. Після утворення виробки здійснюють обсадку перфорованими трубами (3) та герметизацію устя (7) для виключення руйнування свердловини (1) у процесі експлуатації. В перфоровану обсадну трубу (3) першою розміщують перфоровану секцію (4) меншого діаметра, обладнану еластичною манжетою (2) спочатку секції, що забезпечує її герметизацію та центрування. Далі за допомогою різьбового з'єднання (5) до першої перфорованої секції (4) приєднується наступна секція, також спочатку обладнана еластичною манжетою (2). Потім до наступних секцій приєднують суцільні секції з просуванням до потрібної довжини в обсадній трубі (3). Після чого простір між перфорованою обсадною трубою (3) та збірною відсмоктувальною трубою (6) герметизують еластичним ущільнювачем (8). Відсмоктувальну трубу (6) із набірних секцій підключають до вакуум-насоса. При необхідності до системи послідовно або по черзі з суцільними секціями можливо включати декілька перфорованих секцій (4), для створення розрядження у конкретних ділянках дегазаційної свердловини (1). Застосування нової технологічної схеми способу дегазації газоносних родовищ дозволяє збільшити відсмоктування газової суміші за рахунок створення розрядження в межах даної секції, що сприяє підвищенню безпеки праці та ефективності видобутку корисних копалин. ФОРМУЛА ВИНАХОДУ 55 60 Спосіб дегазації газоносних родовищ, що включає буріння та герметизацію устя дегазаційної свердловини, обсадку свердловини перфорованою трубою, в яку встановлюють відсмоктувальну трубу, підключену через дегазаційний трубопровід до вакуум-насоса, який відрізняється тим, що попередньо нижню робочу частину відсмоктувальної труби виготовляють перфорованою та герметизують її від обсадної труби на рівні контакту з неробочою частиною, задають тиск руху відсмоктуваного газу в свердловині, а в подальшому 1 UA 102770 C2 процесі відсмоктування формують відповідні зони розрядження в робочій частині, контролюють величину поточного тиску, порівнюють із заданим тиском і, у разі відхилення, регулюють шляхом зміни величини зони розрядження. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
