Пристрій для дослідження глибоководних течій

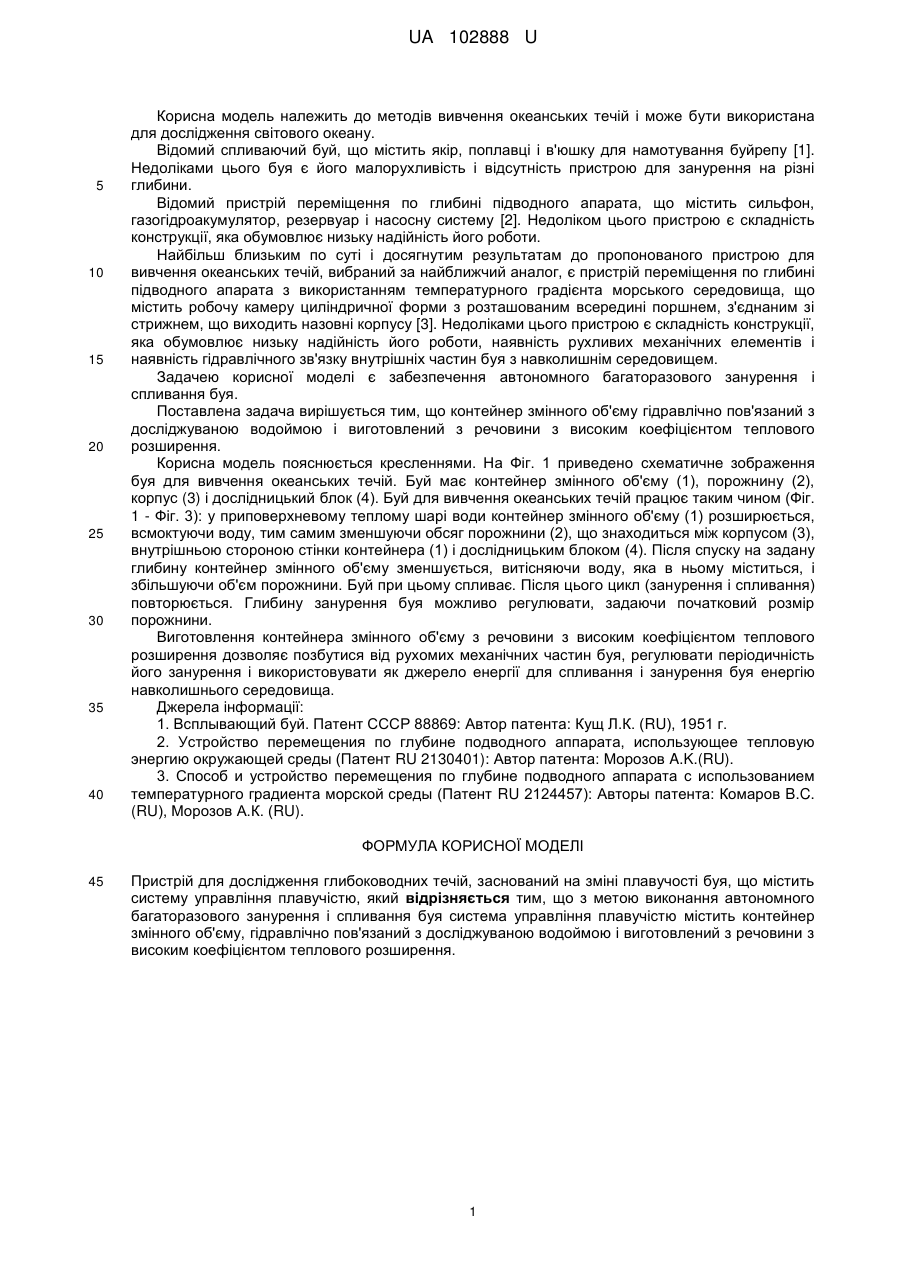

Реферат: UA 102888 U UA 102888 U 5 10 15 20 25 30 35 40 Корисна модель належить до методів вивчення океанських течій і може бути використана для дослідження світового океану. Відомий спливаючий буй, що містить якір, поплавці і в'юшку для намотування буйрепу [1]. Недоліками цього буя є його малорухливість і відсутність пристрою для занурення на різні глибини. Відомий пристрій переміщення по глибині підводного апарата, що містить сильфон, газогідроакумулятор, резервуар і насосну систему [2]. Недоліком цього пристрою є складність конструкції, яка обумовлює низьку надійність його роботи. Найбільш близьким по суті і досягнутим результатам до пропонованого пристрою для вивчення океанських течій, вибраний за найближчий аналог, є пристрій переміщення по глибині підводного апарата з використанням температурного градієнта морського середовища, що містить робочу камеру циліндричної форми з розташованим всередині поршнем, з'єднаним зі стрижнем, що виходить назовні корпусу [3]. Недоліками цього пристрою є складність конструкції, яка обумовлює низьку надійність його роботи, наявність рухливих механічних елементів і наявність гідравлічного зв'язку внутрішніх частин буя з навколишнім середовищем. Задачею корисної моделі є забезпечення автономного багаторазового занурення і спливання буя. Поставлена задача вирішується тим, що контейнер змінного об'єму гідравлічно пов'язаний з досліджуваною водоймою і виготовлений з речовини з високим коефіцієнтом теплового розширення. Корисна модель пояснюється кресленнями. На Фіг. 1 приведено схематичне зображення буя для вивчення океанських течій. Буй має контейнер змінного об'єму (1), порожнину (2), корпус (3) і дослідницький блок (4). Буй для вивчення океанських течій працює таким чином (Фіг. 1 - Фіг. 3): у приповерхневому теплому шарі води контейнер змінного об'єму (1) розширюється, всмоктуючи воду, тим самим зменшуючи обсяг порожнини (2), що знаходиться між корпусом (3), внутрішньою стороною стінки контейнера (1) і дослідницьким блоком (4). Після спуску на задану глибину контейнер змінного об'єму зменшується, витісняючи воду, яка в ньому міститься, і збільшуючи об'єм порожнини. Буй при цьому спливає. Після цього цикл (занурення і спливання) повторюється. Глибину занурення буя можливо регулювати, задаючи початковий розмір порожнини. Виготовлення контейнера змінного об'єму з речовини з високим коефіцієнтом теплового розширення дозволяє позбутися від рухомих механічних частин буя, регулювати періодичність його занурення і використовувати як джерело енергії для спливання і занурення буя енергію навколишнього середовища. Джерела інформації: 1. Всплывающий буй. Патент СССР 88869: Автор патента: Кущ Л.К. (RU), 1951 г. 2. Устройство перемещения по глубине подводного аппарата, использующее тепловую энергию окружающей среды (Патент RU 2130401): Автор патента: Морозов A.K.(RU). 3. Способ и устройство перемещения по глубине подводного аппарата с использованием температурного градиента морской среды (Патент RU 2124457): Авторы патента: Комаров B.C. (RU), Морозов А.К. (RU). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для дослідження глибоководних течій, заснований на зміні плавучості буя, що містить систему управління плавучістю, який відрізняється тим, що з метою виконання автономного багаторазового занурення і спливання буя система управління плавучістю містить контейнер змінного об'єму, гідравлічно пов'язаний з досліджуваною водоймою і виготовлений з речовини з високим коефіцієнтом теплового розширення. 1 UA 102888 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
