H02K 3/28 — розташування обмоток або з’єднань між ними

Номер патенту: 116874

Опубліковано: 12.06.2017

Автор: Жарков Віктор Якович

МПК: H02K 1/26, H02K 15/02, H02K 3/28 ...

Мітки: магнітним, магнітах, вітроелектрогенератор, аксіальним, полем, неодимових

Формула / Реферат:

1. Вітроелектрогенератор на неодимових магнітах з аксіальним магнітним полем, який містить статор, ротор і вал, співвісно розташовані в циліндричному корпусі, закритому з торців підшипниковими щитами, статорний диск виготовлений залиттям безлічі порожнистих якірних котушок, закріплених по периферії диска, обертова частина виготовлена з багатополюсного дискового ротора зі стальним магнітопроводом і закріпленими рівномірно по периферії...

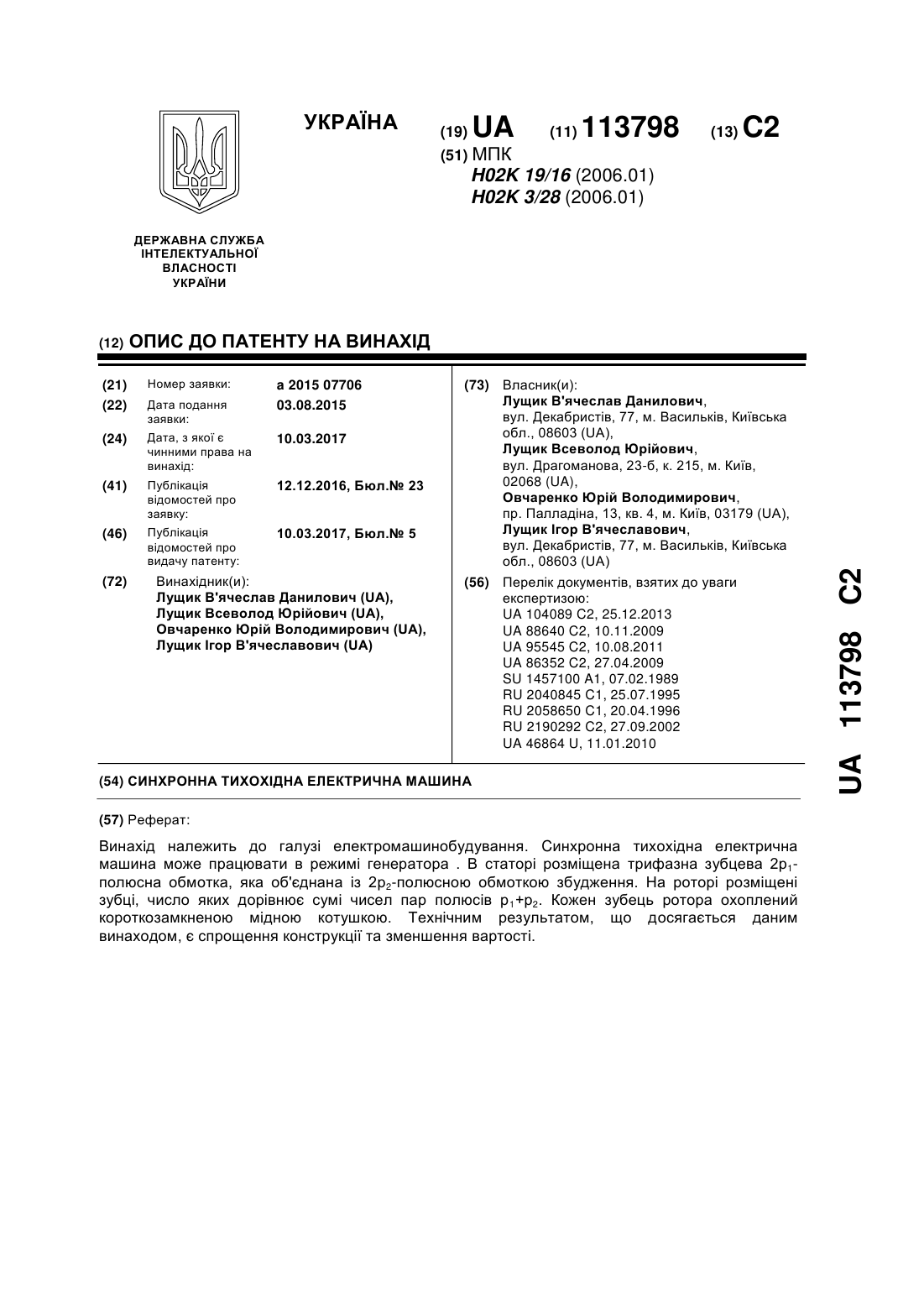

Номер патенту: 113798

Опубліковано: 10.03.2017

Автори: Лущик В'ячеслав Данилович, Лущик Ігор В'ячеславович, Лущик Всеволод Юрійович, Овчаренко Юрій Володимирович

МПК: H02K 19/16, H02K 3/28

Мітки: електрична, синхронна, машина, тихохідна

Формула / Реферат:

Синхронна тихохідна електрична машина з 2р1-полюсною трифазною зубцевою обмоткою на статорі, яка відрізняється тим, що 2р1-полюсна обмотка статора об'єднана з 2р2-полюсною обмоткою збудження, на число пазів на полюс і фазу 2р1-полюсної обмотки q1=0,5 на роторі виконано р1+р2 короткозамкнені котушки.

Номер патенту: 108323

Опубліковано: 11.07.2016

Автор: Кімстач Олег Юрійович

МПК: H02K 3/28

Мітки: обмотка, електромеханічних, струму, змінного, електромагнітних, перетворювачів

Формула / Реферат:

Обмотка електромагнітних та електромеханічних перетворювачів змінного струму, що містить на кожну фазу щонайменше дві секції, яка відрізняється тим, що виконана з кількістю паралельних гілок, яка дорівнює кількості секцій фази обмотки, а послідовно з кожною секцією обмотки з обох її кінців встановлені інверсійні напівпровідникові комутатори.

Номер патенту: 92966

Опубліковано: 27.12.2010

Автори: Шульгін Дмитро Миколайович, Дьогтєв Володимир Григорійович, Самойлов Григорій Олександрович

МПК: H02K 3/28, H02K 17/14, H02K 3/12 ...

Мітки: обмотка, одношарова, трифазна, симетрична

Формула / Реферат:

Симетрична трифазна 2р-полюсна одношарова обмотка з цілим числом q пазів на полюс і фазу, виконана із груп котушок, котушкові сторони поділені на 6р груп, причому кількість  котушкових сторін рівна q у межах кожної з груп та котушкові сторони покладені симетрично щодо центральної осі групи в сусідніх пазах, яка відрізняється тим, що для зменшення наявності вищих гармонік у кривих МРС і скорочення довжини лобових частин, k крайніх котушкових...

Номер патенту: 90568

Опубліковано: 11.05.2010

Автори: Бабушанов Олексій Вікторович, Дьогтєв Володимир Григорійович, Білоненко Микола Іванович

МПК: H02K 19/00, H02K 3/28, H02K 3/12 ...

Мітки: машина, суміщеного, безконтактна, типу, синхронна

Формула / Реферат:

1. Безконтактна синхронна машина, що містить генератор і збудник, суміщені магнітно і електрично, на роторі якої розміщена обмотка якоря збудника, суміщена з обмоткою збудження генератора з виводами змінного струму й нульовими виводами, замкнута через випрямляч по колу постійного струму, яка відрізняється тим, що співвідношення чисел пар полюсів генератора  і збудника

Номер патенту: 42280

Опубліковано: 25.06.2009

Автор: Мануйлов Анатолій Миколайович

МПК: H02K 3/04, H02K 3/12, H02K 3/00 ...

Мітки: машин, електричних, обмотка, дискових, статора, ротора

Формула / Реферат:

Обмотка ротора або статора для дискових електричних машин, наприклад для дискового двигуна або генератора, що складається з розміщених секторіально по колу в пазах диска парного числа котушок у вигляді рамок, що примикають радіальними сторонами одна до одної і утворюють електричний ланцюг, в якому магнітні полюси чергуються по колу в площині диска, яка відрізняється тим, що обмотка складається з котушок, розміщених по двох колах, розташованих...

Номер патенту: 80882

Опубліковано: 12.11.2007

Автори: Ленська Олена Олександрівна, ГАЛИНОВСЬКИЙ ОЛЕКСАНДР МИХАЙЛОВИЧ

МПК: H02K 3/28, H02K 17/14, H02P 27/04 ...

Мітки: ефективного, обмотка, змінного, перемиканням, машини, струму, електричної, фаз, витків, числа

Формула / Реферат:

Обмотка з перемиканням ефективного числа витків фаз електричної машини змінного струму, окремі ланки якої утворені з котушок, розміщених у відповідних фазних зонах, при зустрічному ввімкненні котушок з діаметрально протилежних фазних зон з однаково визначеними початком і кінцем всіх ланок останні з'єднані в багатокутник з числом вершин, яке дорівнює подвоєному числу фаз обмотки, а виводи його вершин, які використовуються в асинхронізованому...

Номер патенту: 77104

Опубліковано: 16.10.2006

Автори: Ращепкін Анатолій Павлович, Євдокимов Віктор Федорович, Дубодєлов Віктор Іванович, Кучаєв Олександр Андрійович, Кондратенко Ігор Петрович, Якобше Ришард Якубович, Петрушенко Євген Іванович

МПК: B22D 27/02, H02K 3/28, B22D 11/115 ...

Мітки: перемішувач, металу, рідкого, створення, течій, спосіб, індукційний, полівихрових

Формула / Реферат:

1. Спосіб створення полівихрових течій рідкого металу, який включає накладення обертових магнітних полів, що спрямовані назустріч та створені змінними струмами однакової частоти, який відрізняється тим, що накладають обертові магнітні поля такої інтенсивності, при якій амплітуда змінної складової радіальних зусиль більша за амплітуду постійної складової цих зусиль.2. Індукційний перемішувач рідкого металу, що містить в собі шихтований...

Номер патенту: 35022

Опубліковано: 15.03.2001

Автори: Калініченко Юрій Сергійович, Карпенко Надія Петрівна

МПК: H02K 3/28, H02K 23/02

Мітки: струму, постійного, машина

Формула / Реферат:

Машина постійного струму, яка має якір з обмоткою, котра з'єднана послідовно з компенсаційною обмоткою, розташованою в лазах головних полюсів, допоміжний полюс з обмоткою та форсуючу обмотку, яка відрізняється тим, що в електричному колі якоря уведені реактор та ємкість, перший з'єднаний послідовно в колі якоря, друга - послідовно з форсуючою, обмоткою, яка розташована в крайніх пазах головних сусідніх полюсів і ввімкнена паралельно обмотці...

Номер патенту: 22357

Опубліковано: 03.03.1998

Автор: Шкілько Григорій Яковлевич

МПК: H02K 3/28

Мітки: статор, двигуна, однофазного, асинхронного

Формула / Реферат:

Статор однофазного асинхронного двигателя, содержащий сердечник с пазами, в которых на каждой паре полюсов размещены активные стороны концентрических катушек, составляющих полюсно-фазные зоны всыпной обмотки при смещенных в пространстве по лобовым частям расщепляемых при пуске полюсно-фазных зонах, воссоединяемых в рабочем режиме, отличающийся тем, что рабочая часть содержит как равносекционные катушки, так и концентрические вразвалку по...

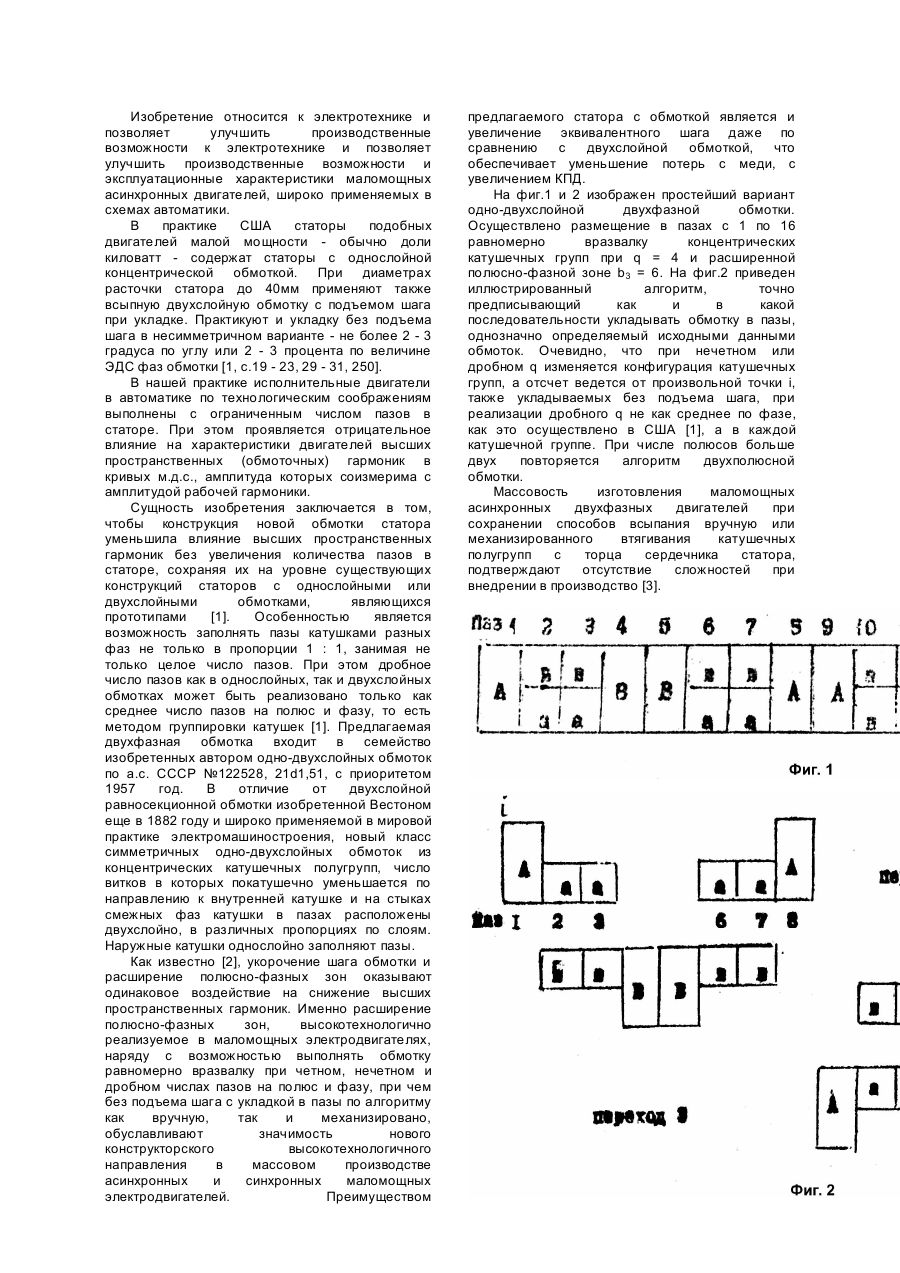

Номер патенту: 21452

Опубліковано: 16.12.1997

Автор: Шкілько Григорій Яковлевич

МПК: H02K 3/28

Мітки: асинхронного, двухфазного, статор, електродвигуна

Формула / Реферат:

Статор двухфазного асинхронного электро­двигателя, содержащий сердечник с одинаковыми пазами, в которых размещены равносекционные катушечные группы симметричной двухслойной обмотки, уложенные равномерно вразвалку при четном числе пазов на полюс и фазу (q), реализуя дробное (q) как среднее по фазе, отличающийся тем, что содержит одно-двухслояные концентри­ческие катушечные группы с расширенной полюс-но-фазной зоной, на стыках смежных фаз...

Номер патенту: 15100

Опубліковано: 30.06.1997

Автор: Шкілько Григорій Якович

МПК: H02K 15/08, H02K 3/28

Мітки: обмотка, електричної, машини

Формула / Реферат:

Обмотка электрической машины, всыпная, концентрическая, содержащая катушечные группы фаз с укороченными лобовыми частями, уложенные в пазы равномерно вразвалку, отличающаяся тем, что обмотка выполнена одно-двухслойной и при этом в катушечных группах однослойно проводниками одной фазы заполнено четное число пазов  определяемое из следующего соотношениягде  - ширина полюсно-фазной зоны; - натуральный ряд чисел; -...

Номер патенту: 5424

Опубліковано: 28.12.1994

Автори: Черніков Віктор Іванович, Харчишин Богдан Михайлович, Снітков Ігор Філатович, Завгородній Віктор Дмитрович

МПК: H02K 3/04, H02K 3/28

Мітки: машини, синусна, електричної, обмотка

Формула / Реферат:

(57) Синусная обмотка электрической машины, содержащая 2р катушечных групп, каждая из которых состоит из N концентрических витков с различными шагами, которые расположены на подложке изоляционного материала и выполнены из плоского проводника с шириной активной части bg, а расстояние между двумя смежными проводниками равно bg, отличающаяся тем, что число витков каждой катушечной группы удовлетворяет выражениюа шаг 1-го витка...

Номер патенту: 5541

Опубліковано: 28.12.1994

Автори: Чайковський Володимир Павлович, Шульгін Дмитро Миколайович, Коцюбенко Валерій Павлович, Шевченко Володимир Петрович, Яковлев Михайло Михайлович, Дьогтєв Володимир Григорович

МПК: H02K 3/28, H02K 17/14

Мітки: симетрична, трифазна, двошарова, обмотка, багатополюсна

Формула / Реферат:

(57) 1. Трехфазная многополюсная двухслойная симметричная обмотка с четным числом q пазов на полюс и фазу, отличающаяся тем, что каждая фаза выполнена из катушек первого и второго типов с разными числами витков W1 и W2 соответственно, одноименные активные стороны которых на протяжении каждого двойного полюсного деления размещены в группе из 2q соседних пазовых частей обмотки, причем в q пазовых частях середины группы размещены стороны катушек...

Номер патенту: 229

Опубліковано: 30.04.1993

Автори: Краштан Ігор Іванович, Антоненко Анатолій Іванович

МПК: H02K 3/28

Мітки: трифазна, обмотка

Формула / Реферат:

Формула изобретения1. Трехфазная обмотка на два числа пар полюсов кратные Р< и Р2, содержащая равномерно распределенные катушки, объединенные в катушечные группы и сгруппированные в три трехфазные звезды, соединенные параллельно, с последовательным включением катушечных групп в каждой фазе, снабженная выводами, взятыми из точек параллельного соединения фаз и выводами, взятыми из нулевых точек звезд, отличающаяся тем, что с целью...

Номер патенту: 175

Опубліковано: 30.04.1993

Автори: Краштан Ігор Іванович, Антоненко Анатолій Іванович

МПК: H02K 17/14, H02K 3/28

Мітки: полюсів, трифазна, обмотка, перемиканням

Формула / Реферат:

Формула изобретенияТрехфазная полюсопереключаемая обмотка на два числа пар полюсов, кратних Р1 и Р2, содержащая равномерно распределенные катушки, объединенные в катушечные группы и сгруппированные в три трехфазные звезды, соединенные параллельно, с последовательным включением катушечных групп в каждой фазе, снабженная выводами, взятыми из точек параллельного соединения фаз, и выводами, взятыми из нулевых точек звезд, отличающаяся...
