Спосіб накопичення та зберігання твердих відходів

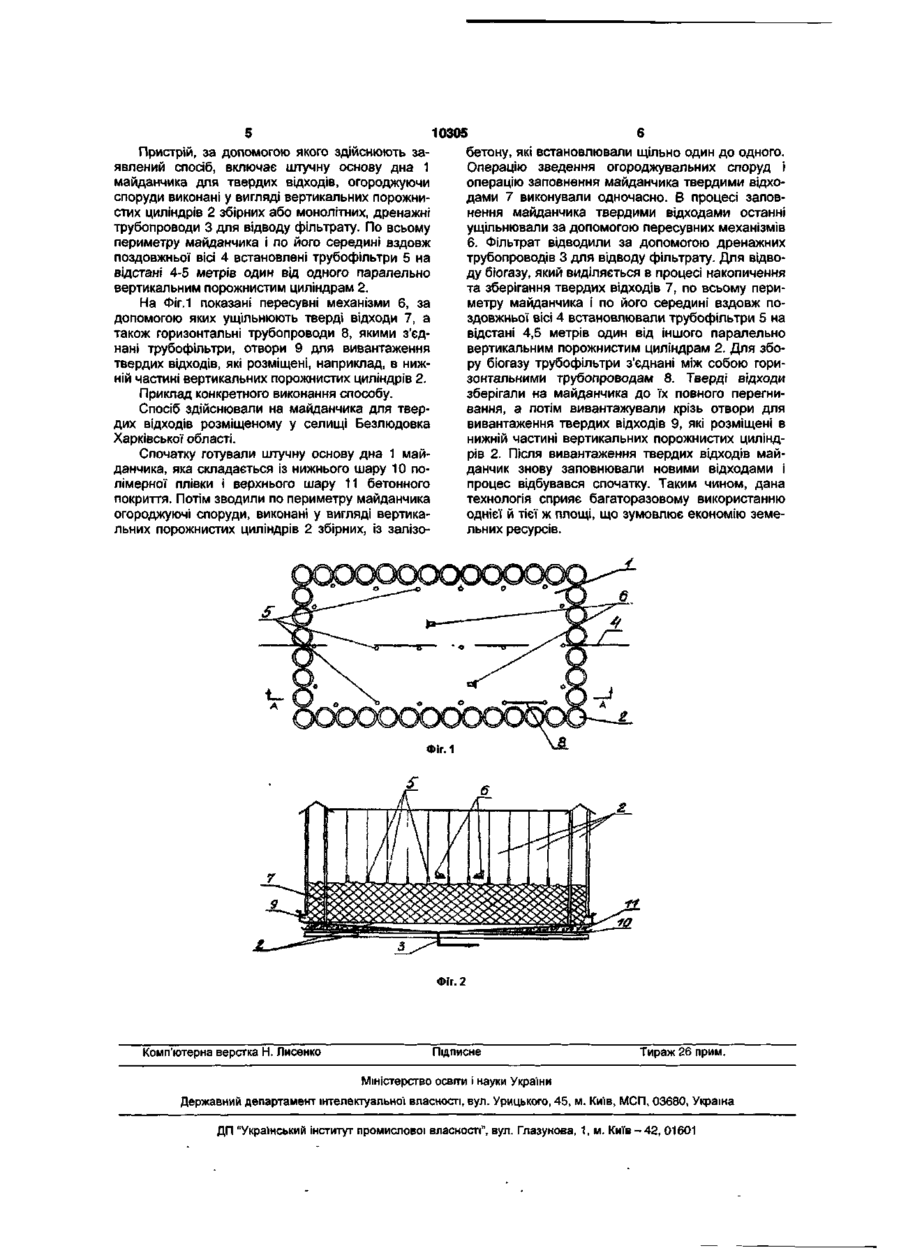

1. Спосіб накопичення та зберігання твердих відходів, що включає підготування штучної основи дна майданчика для твердих відходів, зведення по периметру майданчика огороджувальних споруд, заповнення майданчика твердими відходами, ущільнення відходів пересувними механізмами, відведення фільтрату та зберігання твердих відходів, який відрізняється тим, що операцію зведення по периметру майданчика огороджувальних споруд і операцію заповнення майданчика твердими відходами виконують одночасно, огороджувальні споруди являють собою вертикальні порожнисті циліндри - збірні або монолітні, встановлені щільно один до одного, кожний із циліндрів має отвір для Корисна модель відноситься до області вилучення та переробки відходів і може бути використана для накопичення та зберігання твердих відходів. Відомо, що в Україні нині число майданчиків для твердих відходів досягає 770. Всі вони розміщуються в складках місцевості, наприклад, ярах, урочищах. Згідно з «Санитарными правилами устройства и содержания полигонов для твердых бытовых отходов» - Министерство здравоохранения СССР, М, 1983р, спосіб накопичення та зберігання твердих відходів включає підготування майданчика, тобто спочатку готують штучну основу дна майданчика, яка являє собою або полімерні плівки, або бетонне покриття і зводять по периметру майданчика огороджуючи споруди у вигляді дамб із фунту. Потім підготовлений таким чином майданчик заповнюють твердими відходами. В процесі запо вивантаження твердих відходів, в процесі накопичення та зберігання твердих відходів відводять біогаз за допомогою трубофільтрів, які розміщують по всьому периметру майданчика і по його середині вздовж поздовжньої осі на відстані 4-5 метрів один від одного, трубофільтри встановлюють паралельно огороджувальним спорудам у міру заповнення майданчика твердими відходами по висоті, тверді відходи зберігають до повного їх перегнивання, а потім вивантажують із майданчика. 2. Спосіб за п. 1, який відрізняється тим, що штучна основа дна майданчика складається з нижнього шару полімерної плівки і верхнього шару бетонного покриття. 3. Спосіб за п. 1, який відрізняється тим, що вертикальні порожнисті циліндри виконані із залізобетону. 4. Спосіб за п. 1, який відрізняється тим, що отвори для вивантаження твердих відходів розміщені в нижній частині вертикальних порожнистих циліндрів. 5. Спосіб за п. 1, який відрізняється тим, що трубофільтри з'єднані між собою горизонтальними трубопроводами. внення відходи ущільнюють за допомогою пересувних механізмів. В процесі заповнення відходами майданчика і в процесі їх зберігання відводять фільтрат за допомогою дренажних трубопроводів. Після закінчення заповнення майданчика останній верхній шар твердих відходів засипають ґрунтом і у такому вигляді зберігають ці відходи. Вибрана у якості найближчого аналогу, технологія накопичення та зберігання твердих відходів має слідуючи недоліки. Така технологія потребує великих площ, спеціального інженерне - геологічного вибору розташування, як правило, в приміських зонах з великим віддаленням від міста, також значних транспортних витрат. В основу корисної моделі поставлена технічна задача створення такого способу накопичення та зберігання твердих відходів, у якому за рахунок використання нових операцій та порядку здійснення таких операцій у часі вдалось би досягти техні ю о со PCT/US2005/00924H WO 2005/089505 -130 older, dependably exhibit average systolic blood pressures greater than 200 mmHg. The anti-hypertensive effect of renalase can be tested in SHR. SHR Rats are divided into two groups of 12 rats. One group receives only vehicle buffer whereas the other receives renalase treatment at 100 mircrogram/kg body weight given SQ twice per day. Administration of renalase or vehicle continued for a period of approximately 2-6 weeks. Rat blood pressure will be examined everyday by implantable telemetry device. Congestive heart failure model Congestive heart failure (CHF) models are well described in the literatures, including large and small animals, One can use these models to test the prophylactic and therapeutic effect of renalase. For example, As described by Delehanty et al (Delehanty JM et al, Am J Physio]. 1994 Mar; 266 (3 Pt 2): H930-5), one can use the rapid ventricular pacing model to induce CHF in canines {i.e., dogs). Dogs subjected to pacing at 225 beats/min for 8 wk developed heart failure as evidenced by elevated left atrial pressure, depressed first derivative of left ventricular pressure with respect to time, and depressed cardiac output compared with dogs paced at 100 beats/min for 8 wk. Fastpaced dogs also exhibited an elevated plasma NE and reduced myocardial NE content. Other CHF animal models can be used as well. For example, male SpragueDawley (SD) rats are subjected to left coronary arterial ligation as described previously (Greenen, D. L. et aU J- Appl. Physiol. 63:92-96 (1987); Buttrick, P. et at., Am. J. Physiol. 260:11473-11479 (1991)) to induce myocardial infarction. The rats are anesthetized with sodium pentobarbital (60) mg/kg, ip), intubated via tracheotomy, and ventilated by a respirator. After a left-sided thoracotomy, the left coronary artery is ligated approximately 2 mm from its origin with a 7-0 silk suture. Sham animals undergo the same procedure except that the suture is passed under the coronary artery and then removed. In 4-6 weeksafter ligalion myocardial infarction can develop heart failure in rats. In clinical patients, myocardial infarction or coronary artery disease is the most common cause of heart failure. Congestive heart failure in this model reasonably mimics congestive heart failure in most human patients. I-W.V2319946.10 Пристрій, за допомогою якого здійснюють заявлений спосіб, включає штучну основу дна 1 майданчика для твердих відходів, огороджуючи споруди виконані у вигляді вертикальних порожнистих циліндрів 2 збірних або монолітних, дренажні трубопроводи 3 для відводу фільтрату. По всьому периметру майданчика і по його середині вздовж поздовжньої вісі 4 встановлені трубофільтри 5 на відстані 4-5 метр/в один від одного паралельно вертикальним порожнистим циліндрам 2. На Фіг.1 показані пересувні механізми 6, за допомогою яких ущільнюють тверді відходи 7, а також горизонтальні трубопроводи 8, якими з'єднані трубофільтри, отвори 9 для вивантаження твердих відходів, які розміщені, наприклад, в нижній частині вертикальних порожнистих циліндрів 2. Приклад конкретного виконання способу. Спосіб здійснювали на майданчика для твердих відходів розміщеному у селищі Безлюдовка Харківської області. Спочатку готували штучну основу дна 1 майданчика, яка складається із нижнього шару 10 полімерної плівки і верхнього шару 11 бетонного покриття. Потім зводили по периметру майданчика огороджуючі споруди, виконані у вигляді вертикальних порожнистих циліндрів 2 збірних, із залізо 10305 бетону, які встановлювали щільно один до одного. Операцію зведення огороджувальних споруд і операцію заповнення майданчика твердими відходами 7 виконували одночасно. В процесі заповнення майданчика твердими відходами останні ущільнювали за допомогою пересувних механізмів 6. Фільтрат відводили за допомогою дренажних трубопроводів 3 для відводу фільтрату. Для відводу біогазу, який виділяється в процесі накопичення та зберігання твердих відходів 7, по всьому периметру майданчика і по його середині вздовж поздовжньої вісі 4 встановлювали трубофільтри 5 на відстані 4,5 метрів один від іншого паралельно вертикальним порожнистим циліндрам 2. Для збору біогазу трубофільтри з'єднані між собою горизонтальними трубопроводам 8. Тверді відходи зберігали на майданчика до їх повного перегнивання, а потім вивантажували крізь отвори для вивантаження твердих відходів 9, які розміщені в нижній частині вертикальних порожнистих циліндрів 2. Після вивантаження твердих відходів майданчик знову заповнювали новими відходами і процес відбувався спочатку. Таким чином, дана технологія сприяє багаторазовому використанню однієї й тієї ж площі, що зумовлює економію земельних ресурсів. Фіг.1 Фіг. 2 Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
