Спосіб захисту внутрішньої поверхні ствола димової труби

Номер патенту: 10304

Опубліковано: 15.11.2005

Автор: Аврамков Леонід Леонідович

Завантажити PDF файл.

Формула / Реферат

1. Спосіб захисту внутрішньої поверхні ствола димової труби, за яким на внутрішній поверхні ствола димової труби формують шар футерівки, при цьому виконують футерівку рядами послідовно зсунутими по вертикалі по всій висоті ствола димової труби, який відрізняється тим, що на внутрішню поверхню ствола димової труби наносять гідрофобну полімерну речовину і приклеюють теплоізоляційні елементи, які попередньо обклеєні склотканиною, стики між теплоізоляційними елементами заповнюють термостійким зв'язуючим з наповнювачем та проклеюють склострічкою, після цього весь шар футерівки покривають кремнієорганічною емаллю.

2. Спосіб захисту внутрішньої поверхні ствола димової труби за п. 1, який відрізняється тим, що як теплоізоляційний елемент приклеюють теплоізоляційні плити "Компаунд С".

Текст

1. Спосіб захисту внутрішньої поверхні ствола димової труби, за яким на внутрішній поверхні ствола димової труби формують шар футерівки, при цьому виконують футерівку рядами послідовно зсунутими по вертикалі по всій висоті ствола димової труби, який відрізняється тим, що на внутрішню поверхню ствола димової труби наносять гідрофобну полімерну речовину і приклеюють теплоізоляційні елементи, які попередньо обклеєні склотканиною, стики між теплоізоляційними елементами заповнюють термостійким зв'язуючим з наповнювачем та проклеюють склострічкою, після цього весь шар футерівки покривають кремнієорганічною емаллю. 2 Спосіб захисту внутрішньої поверхні ствола димової труби за п 1, який відрізняється тим, що як теплоізоляційний елемент приклеюють теплоізоляційні плити "Компаунд С" Корисна модель відноситься до галузі будування, зокрема до будування димових труб, використовується для обладнання теплового та антикорозійного захисного шару внутрішньої поверхні ствола залізобетонних та металевих димових труб і димоходів Відомий спосіб захисту внутрішньої поверхні димових труб та газоходів від впливу високотемпературного агресивного газового середовища методом улаштування нової футерівки зі спеціальної цегли [И.В.Захарова, А.И. Курилова, Ремонт дымовых труб, градирен и антикоррозийных покрытий оборудования электростанций, М Энергоиздат, 1982г.]. Недоліком цього способу є велика трудомісткість робіт, що виконуються, за рахунок складності монтажу необхідного обладнання, високої' ціни спеціальної цегли. Також відомий, вибраний за найближчий аналог, спосіб, за яким на внутрішній поверхні стінки димової труби за допомогою анкерів закріплюють арматурний каркас із прямолінійних, вертикальних та кільцевих горизонтальних стрижнів, встановлюють опалубку і методом торкретування укладають силікатополімербетон, формуючи шар футерівки, при цьому виконують футерівку послідовно ярусами по всій висоті труби [Патент №3351 ЗА UA, МПК 7 Е04Н12/28]. редбачає великий термін виконання робіт та їх трудомісткість. В основу корисної моделі поставлена задача удосконалення способу захисту внутрішньої поверхні ствола димової труби, шляхом зміни процесу футерування внутрішньої поверхні ствола димової труби, що забезпечує високу якість та довговічність захисного шару внутрішньої поверхні ствола димової труби. Поставлена задача вирішується тим, що в способі захисту внутрішньої поверхні ствола димової труби, за яким на внутрішній поверхні ствола димової труби формують шар футерівки, при цьому виконують футерівку рядами, що послідовно зсунуті по вертикалі по всій висоті ствола димової' труби, згідно з корисною моделлю, на внутрішню поверхню ствола димової труби наносять гідрофобну полімерну речовину і приклеюють впритул теплоізоляційні елементи, які попередньо обклеєні склотканиною, стики між теплоізоляційними елементами заповнюють термостійким зв'язуючим з наповнювачем та проклеюють склострічкою, після цього весь шар футерівки покривають кремнієорганічною емаллю, при цьому в якості теплоізоляційних елементів приклеюють теплоізоляційні плити "Компаунд С". Цей спосіб потребує використання великої кількості устаткування та оснащення, а також пе Нанесення гідрофобної' полімерної речовини ущільнює, зміцнюючи внутрішню поверхню ствола димової труби Використання для приклеювання теплоізоляційних елементів, таких, як плити "Ком- t о со 10304 дньо обклеюють склотканиною за допомогою кремнієорганичного клейового складу. Операцію по обклеюванню внутрішньої' поверхні ствола димової" труби теплоізоляційними плитами "Компаунд С" проводять послідовно рядами по всій висоті ствола димової труби. її виконують таким чином, щоб нижній торець теплоізоляційної плити "Компаунд С" спирався на слізниковий пояс. Теплоізоляційні плити "Компаунд С" приклеюють впритул із зміщенням вертикально в наступних рядах теплоізоляційних плит "Компаунд С" на 100мм, щоб запобігти явно означених вертикальних швів Після наклеювання кожної плити необхідно міцно притиснути її на 15-20сек., для запобігання вертикальному зсуненню. Після приклеювання 5-6 плит одного ряду вони фіксуються тимчасовим механічним кріпильним пристроєм. Після полімеризації знімають механічний кріпильний пристрій і приступають до щільного заповнення швів термостійкою речовиною, яка доведена наповнювачем до потрібної консистенції' Для проклеювання швів клейовий склад рівномірно наносять шпателем на Приклад конкретного виконання способу захисклострічку і накладають на шви з подальшою сту внутрішньої поверхні ствола димової" труби. прокаткою валиком у поліетиленовому чохлі. ПоВ середині ствола димової труби закріплюють тім наносять термостійку кремнієорганічну емаль підвісні площадки для розміщення виконавців рона всю внутрішню поверхню ствола димової труби біт На внутрішню поверхню ствола димової труби за допомогою пневматичного розпилювання у два наносять гідрофобне полімерне ущільнююче та шари. зміцнююче покриття у два шари щіткою або валиком. Теплоізоляційні плити "Компаунд С" поперепаунд С", що попередньо обклеєні склотканиною з метою захисту їх основного матеріалу від можливого потрапляння вологи, котра знижує властивості теплопровідності плит, та приклеювання їх впритул і заповнення стиків між ними термостійким зв'язуючим з наповнювачем, з подальшим проклеюванням стиків склострічкою, запобігає дії високих температур та агресивного середовища на внутрішню поверхню ствола димової труби Остаточне нанесення на теплоізоляційні елементи кремнієорганічної емалі захищає всю поверхню, їй надаються додаткові гідростійкі якості і така поверхня витримує високу температуру та агресивне кислотне середовище в димовій трубі. Крім цього, використання теплоізоляційних плит "Компаунд С" забезпечує стволу димової труби, крім необхідних теплозахисних властивостей, високу стійкість до абразивного зносу. Такий спосіб захисту внутрішньої поверхні ствола димової труби значно менше трудомісткій, він здійснюється в термін від одного до двох місяців Комп'ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601

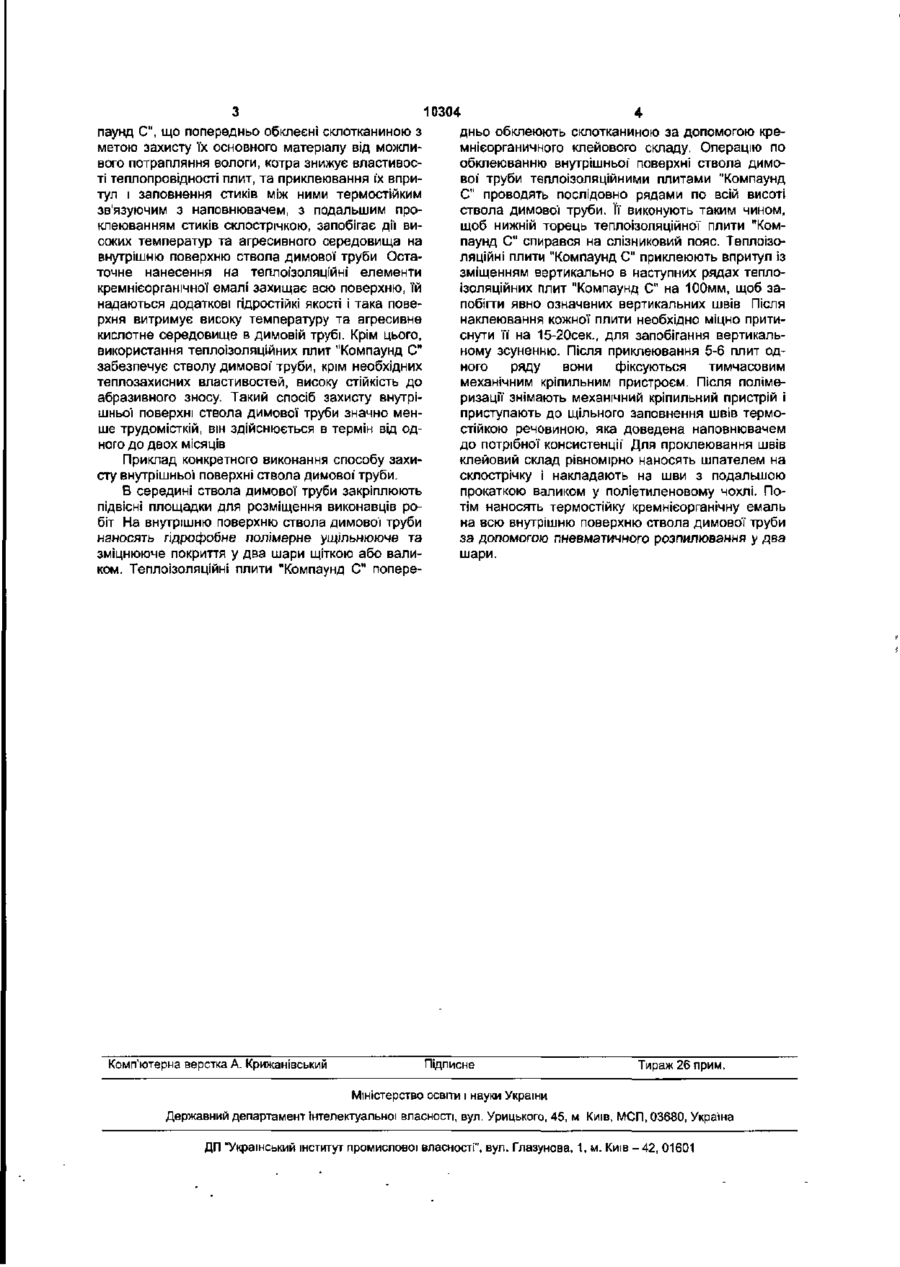

Дивитися

Додаткова інформація

Назва патенту англійською

Method for protection of the inner surface of the stem of smoke pipe

Назва патенту російською

Способ защиты внутренней поверхности ствола дымовой трубы

МПК / Мітки

МПК: E04H 12/28

Мітки: внутрішньої, спосіб, поверхні, димової, трубі, захисту, ствола
