Багатокорпусний вулик

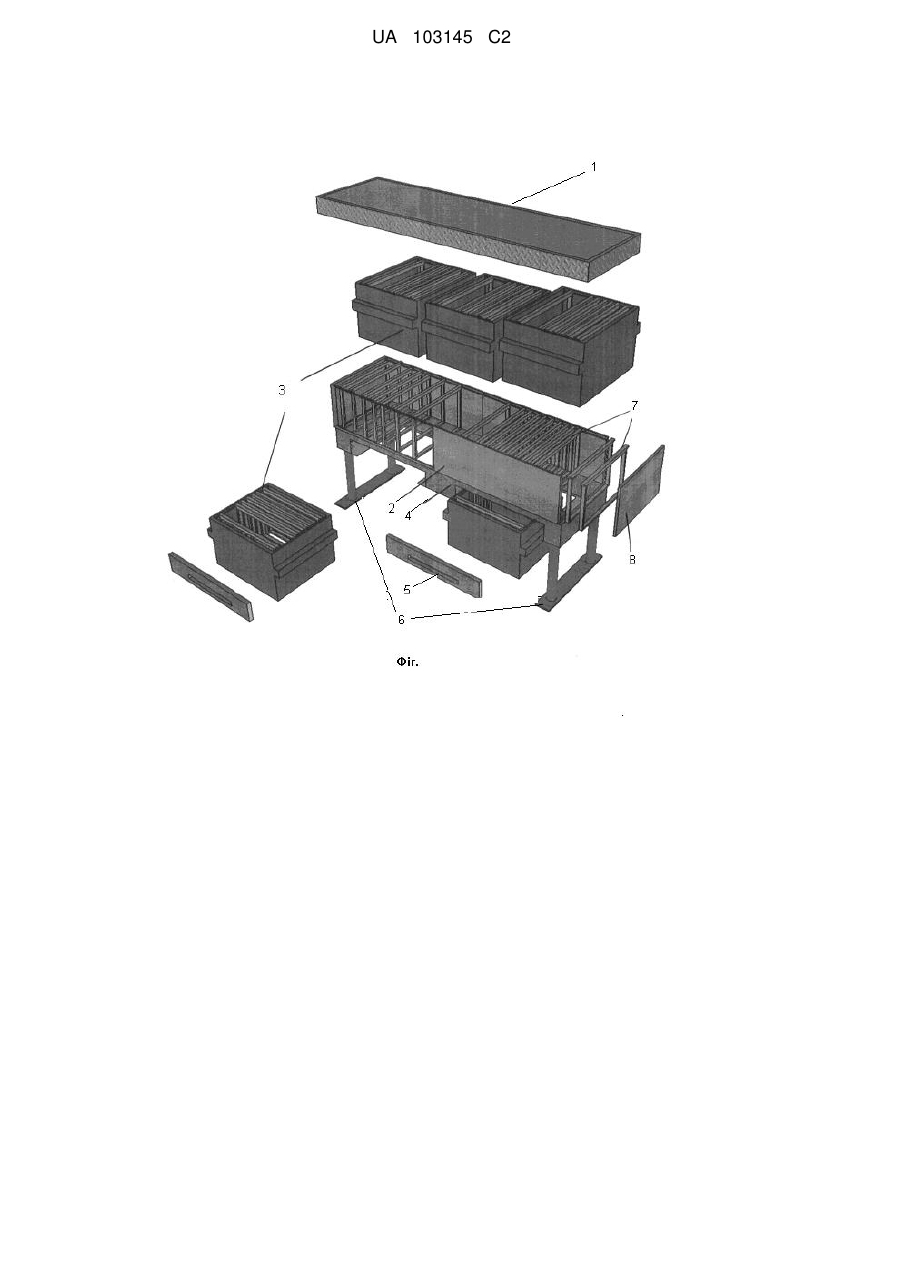

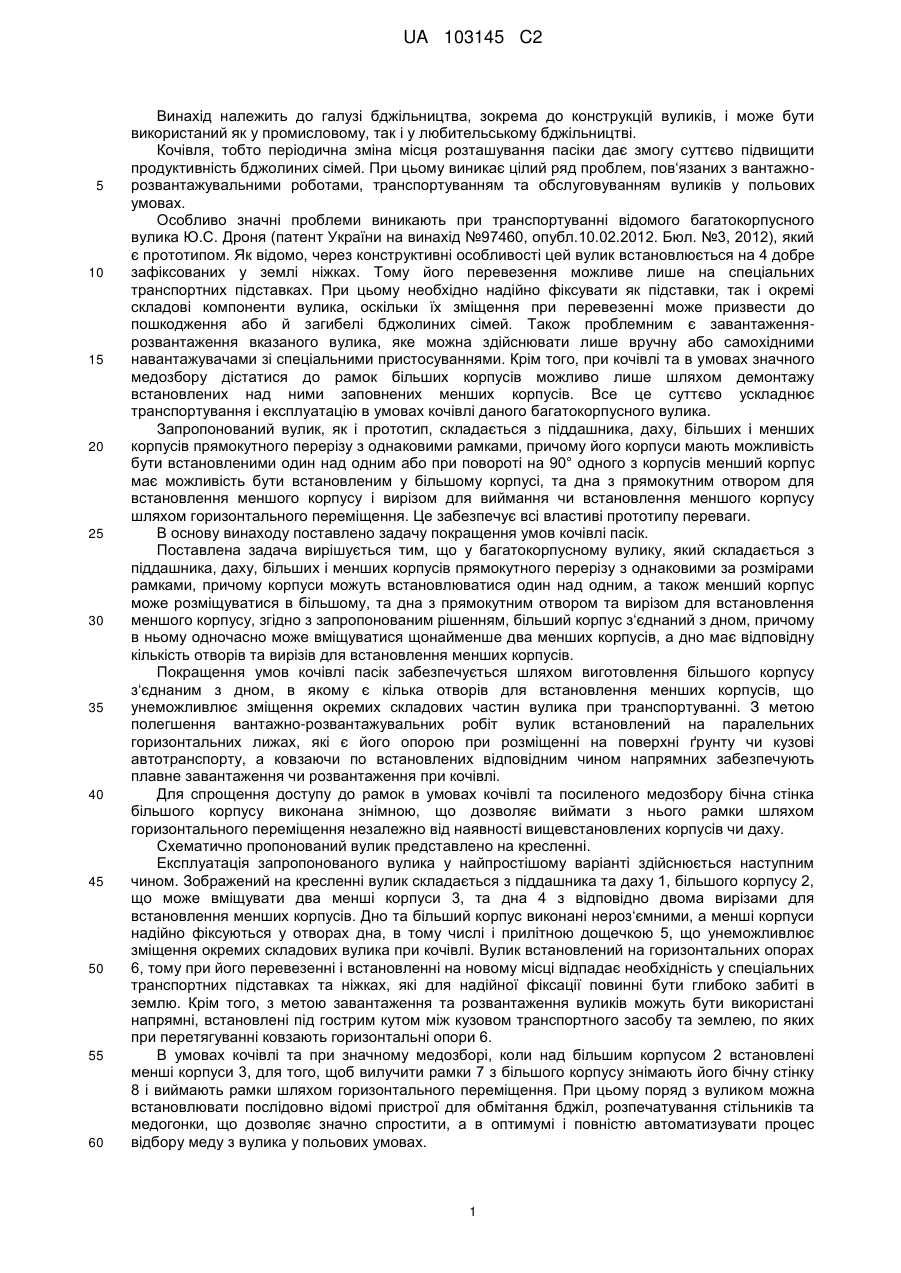

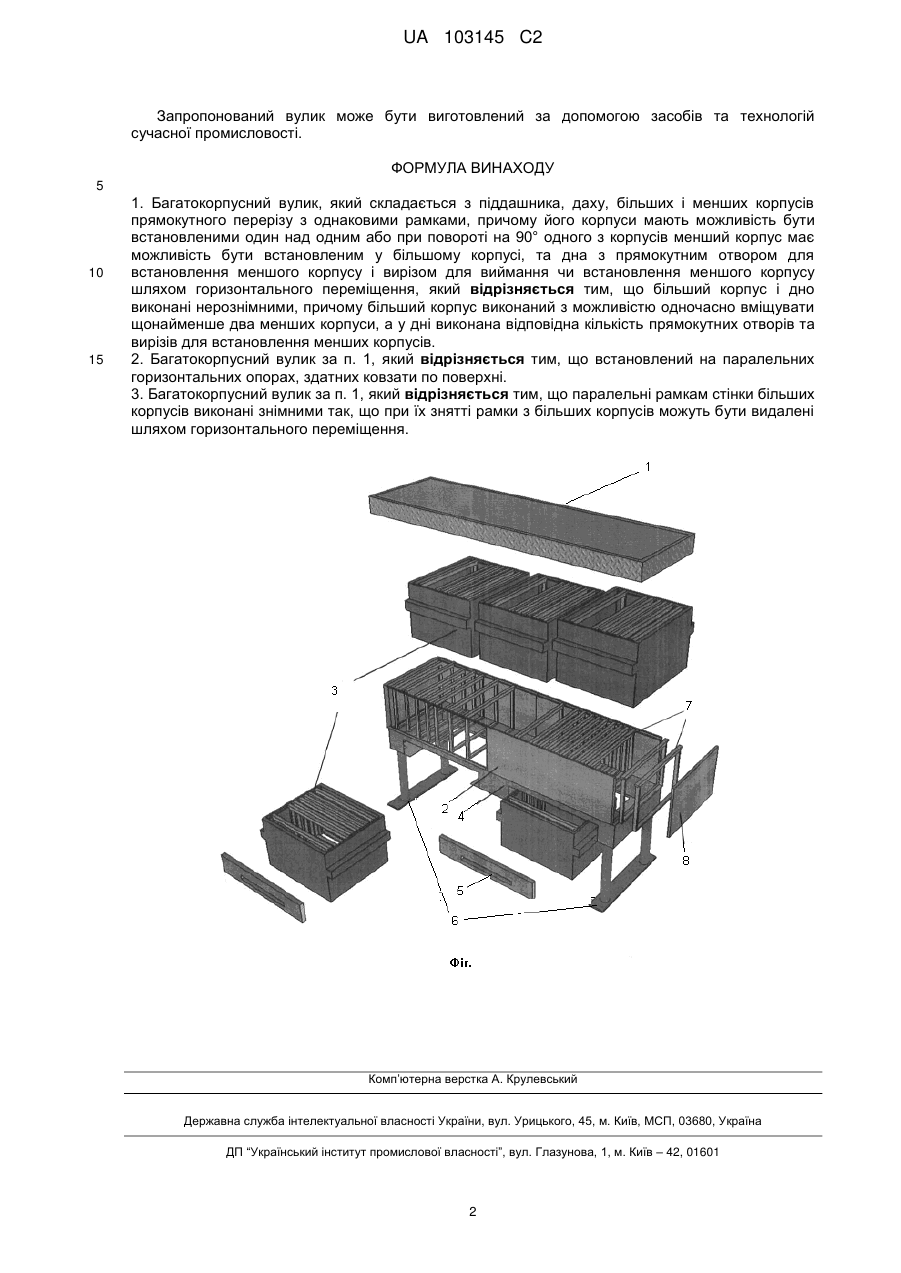

Реферат: Заявлений багатокорпусний вулик складається з піддашника, даху, більших і менших корпусів прямокутного перерізу з однаковими рамками, дна з прямокутним отвором для встановлення меншого корпусу і вирізом для виймання чи встановлення меншого корпусу шляхом горизонтального переміщення. Його корпуси мають можливість бути встановленими один над одним або при повороті на 90° одного з корпусів менший корпус має можливість бути встановленим у більшому корпусі. Більший корпус і дно виконані нерознімними. Більший корпус виконаний з можливістю одночасно вміщувати щонайменше два менших корпуси, а у дні виконана відповідна кількість прямокутних отворів та вирізів для встановлення менших корпусів. UA 103145 C2 (12) UA 103145 C2 UA 103145 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі бджільництва, зокрема до конструкцій вуликів, і може бути використаний як у промисловому, так і у любительському бджільництві. Кочівля, тобто періодична зміна місця розташування пасіки дає змогу суттєво підвищити продуктивність бджолиних сімей. При цьому виникає цілий ряд проблем, пов„язаних з вантажнорозвантажувальними роботами, транспортуванням та обслуговуванням вуликів у польових умовах. Особливо значні проблеми виникають при транспортуванні відомого багатокорпусного вулика Ю.С. Дроня (патент України на винахід №97460, опубл.10.02.2012. Бюл. №3, 2012), який є прототипом. Як відомо, через конструктивні особливості цей вулик встановлюється на 4 добре зафіксованих у землі ніжках. Тому його перевезення можливе лише на спеціальних транспортних підставках. При цьому необхідно надійно фіксувати як підставки, так і окремі складові компоненти вулика, оскільки їх зміщення при перевезенні може призвести до пошкодження або й загибелі бджолиних сімей. Також проблемним є завантаженнярозвантаження вказаного вулика, яке можна здійснювати лише вручну або самохідними навантажувачами зі спеціальними пристосуваннями. Крім того, при кочівлі та в умовах значного медозбору дістатися до рамок більших корпусів можливо лише шляхом демонтажу встановлених над ними заповнених менших корпусів. Все це суттєво ускладнює транспортування і експлуатацію в умовах кочівлі даного багатокорпусного вулика. Запропонований вулик, як і прототип, складається з піддашника, даху, більших і менших корпусів прямокутного перерізу з однаковими рамками, причому його корпуси мають можливість бути встановленими один над одним або при повороті на 90° одного з корпусів менший корпус має можливість бути встановленим у більшому корпусі, та дна з прямокутним отвором для встановлення меншого корпусу і вирізом для виймання чи встановлення меншого корпусу шляхом горизонтального переміщення. Це забезпечує всі властиві прототипу переваги. В основу винаходу поставлено задачу покращення умов кочівлі пасік. Поставлена задача вирішується тим, що у багатокорпусному вулику, який складається з піддашника, даху, більших і менших корпусів прямокутного перерізу з однаковими за розмірами рамками, причому корпуси можуть встановлюватися один над одним, а також менший корпус може розміщуватися в більшому, та дна з прямокутним отвором та вирізом для встановлення меншого корпусу, згідно з запропонованим рішенням, більший корпус з„єднаний з дном, причому в ньому одночасно може вміщуватися щонайменше два менших корпусів, а дно має відповідну кількість отворів та вирізів для встановлення менших корпусів. Покращення умов кочівлі пасік забезпечується шляхом виготовлення більшого корпусу з„єднаним з дном, в якому є кілька отворів для встановлення менших корпусів, що унеможливлює зміщення окремих складових частин вулика при транспортуванні. З метою полегшення вантажно-розвантажувальних робіт вулик встановлений на паралельних горизонтальних лижах, які є його опорою при розміщенні на поверхні ґрунту чи кузові автотранспорту, а ковзаючи по встановлених відповідним чином напрямних забезпечують плавне завантаження чи розвантаження при кочівлі. Для спрощення доступу до рамок в умовах кочівлі та посиленого медозбору бічна стінка більшого корпусу виконана знімною, що дозволяє виймати з нього рамки шляхом горизонтального переміщення незалежно від наявності вищевстановлених корпусів чи даху. Схематично пропонований вулик представлено на кресленні. Експлуатація запропонованого вулика у найпростішому варіанті здійснюється наступним чином. Зображений на кресленні вулик складається з піддашника та даху 1, більшого корпусу 2, що може вміщувати два менші корпуси 3,та дна 4 з відповідно двома вирізами для встановлення менших корпусів. Дно та більший корпус виконані нероз„ємними, а менші корпуси надійно фіксуються у отворах дна, в тому числі і прилітною дощечкою 5, що унеможливлює зміщення окремих складових вулика при кочівлі. Вулик встановлений на горизонтальних опорах 6, тому при його перевезенні і встановленні на новому місці відпадає необхідність у спеціальних транспортних підставках та ніжках, які для надійної фіксації повинні бути глибоко забиті в землю. Крім того, з метою завантаження та розвантаження вуликів можуть бути використані напрямні, встановлені під гострим кутом між кузовом транспортного засобу та землею, по яких при перетягуванні ковзають горизонтальні опори 6. В умовах кочівлі та при значному медозборі, коли над більшим корпусом 2 встановлені менші корпуси 3, для того, щоб вилучити рамки 7 з більшого корпусу знімають його бічну стінку 8 і виймають рамки шляхом горизонтального переміщення. При цьому поряд з вуликом можна встановлювати послідовно відомі пристрої для обмітання бджіл, розпечатування стільників та медогонки, що дозволяє значно спростити, а в оптимумі і повністю автоматизувати процес відбору меду з вулика у польових умовах. 1 UA 103145 C2 Запропонований вулик може бути виготовлений за допомогою засобів та технологій сучасної промисловості. ФОРМУЛА ВИНАХОДУ 5 10 15 1. Багатокорпусний вулик, який складається з піддашника, даху, більших і менших корпусів прямокутного перерізу з однаковими рамками, причому його корпуси мають можливість бути встановленими один над одним або при повороті на 90° одного з корпусів менший корпус має можливість бути встановленим у більшому корпусі, та дна з прямокутним отвором для встановлення меншого корпусу і вирізом для виймання чи встановлення меншого корпусу шляхом горизонтального переміщення, який відрізняється тим, що більший корпус і дно виконані нерознімними, причому більший корпус виконаний з можливістю одночасно вміщувати щонайменше два менших корпуси, а у дні виконана відповідна кількість прямокутних отворів та вирізів для встановлення менших корпусів. 2. Багатокорпусний вулик за п. 1, який відрізняється тим, що встановлений на паралельних горизонтальних опорах, здатних ковзати по поверхні. 3. Багатокорпусний вулик за п. 1, який відрізняється тим, що паралельні рамкам стінки більших корпусів виконані знімними так, що при їх знятті рамки з більших корпусів можуть бути видалені шляхом горизонтального переміщення. Комп‟ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
