Механічно-електронний пристрій підрахунку голосів під час голосування бюлетенями

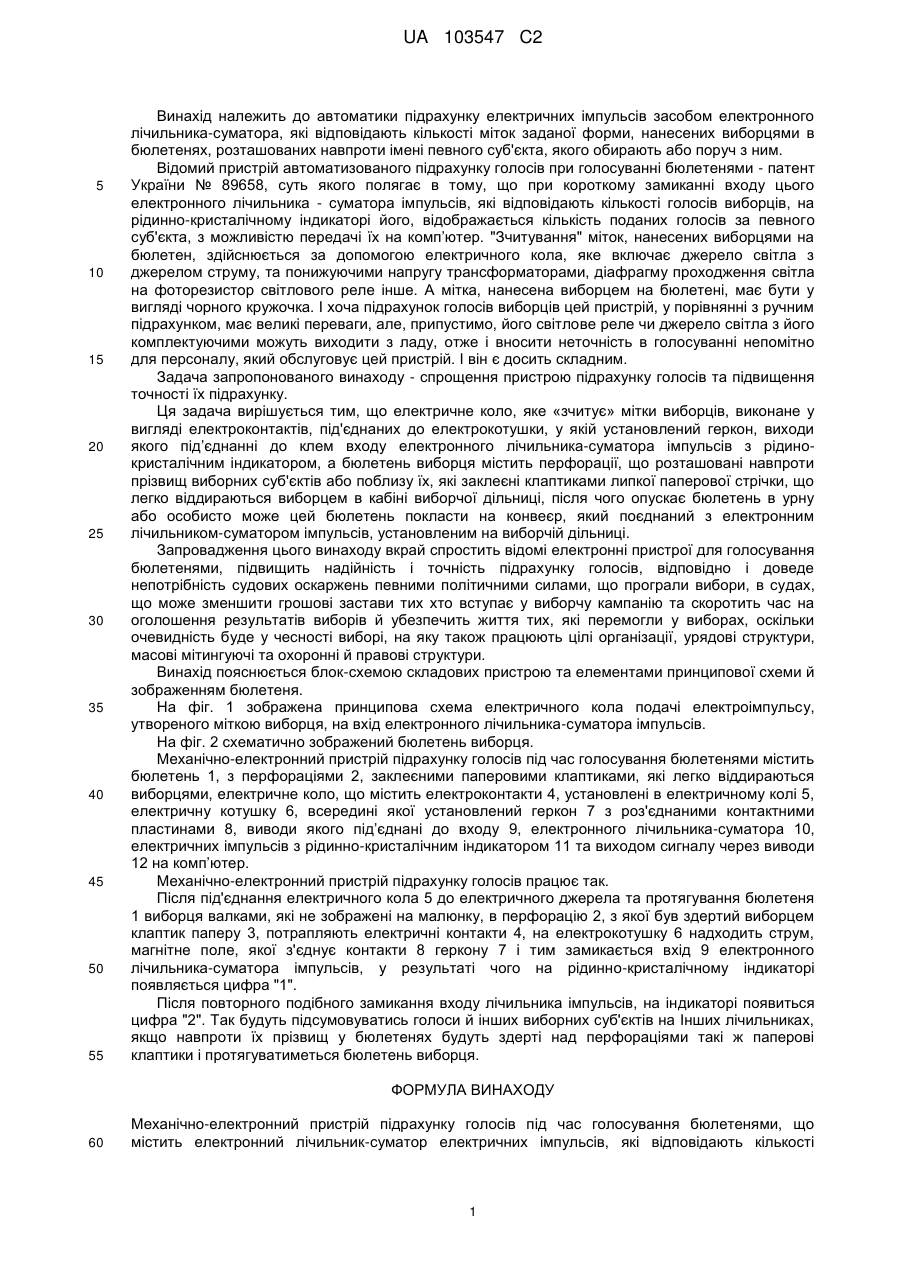

Реферат: Механічно-електронний пристрій підрахунку голосів під час голосування бюлетенями належить до автоматики підрахунку електричних імпульсів електронним лічильником-суматором. Пристрій містить бюлетень з перфораціями, заклеєними клаптиком паперу, розташованими навпроти виборного суб'єкта, електронний лічильник-суматор електроімпульсів, електричне коло замкненого входу електронного лічильника імпульсів. Технічним результатом є спрощення пристрою підрахунку голосів та підвищення точності їх підрахунку. UA 103547 C2 (12) UA 103547 C2 UA 103547 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до автоматики підрахунку електричних імпульсів засобом електронного лічильника-суматора, які відповідають кількості міток заданої форми, нанесених виборцями в бюлетенях, розташованих навпроти імені певного суб'єкта, якого обирають або поруч з ним. Відомий пристрій автоматизованого підрахунку голосів при голосуванні бюлетенями - патент України № 89658, суть якого полягає в тому, що при короткому замиканні входу цього електронного лічильника - суматора імпульсів, які відповідають кількості голосів виборців, на рідинно-кристалічному індикаторі його, відображається кількість поданих голосів за певного суб'єкта, з можливістю передачі їх на комп’ютер. "Зчитування" міток, нанесених виборцями на бюлетен, здійснюється за допомогою електричного кола, яке включає джерело світла з джерелом струму, та понижуючими напругу трансформаторами, діафрагму проходження світла на фоторезистор світлового реле інше. А мітка, нанесена виборцем на бюлетені, має бути у вигляді чорного кружочка. І хоча підрахунок голосів виборців цей пристрій, у порівнянні з ручним підрахунком, має великі переваги, але, припустимо, його світлове реле чи джерело світла з його комплектуючими можуть виходити з ладу, отже і вносити неточність в голосуванні непомітно для персоналу, який обслуговує цей пристрій. І він є досить складним. Задача запропонованого винаходу - спрощення пристрою підрахунку голосів та підвищення точності їх підрахунку. Ця задача вирішується тим, що електричне коло, яке «зчитує» мітки виборців, виконане у вигляді електроконтактів, під'єднаних до електрокотушки, у якій установлений геркон, виходи якого під’єднанні до клем входу електронного лічильника-суматора імпульсів з рідинокристалічним індикатором, а бюлетень виборця містить перфорації, що розташовані навпроти прізвищ виборних суб'єктів або поблизу їх, які заклеєні клаптиками липкої паперової стрічки, що легко віддираються виборцем в кабіні виборчої дільниці, після чого опускає бюлетень в урну або особисто може цей бюлетень покласти на конвеєр, який поєднаний з електронним лічильником-суматором імпульсів, установленим на виборчій дільниці. Запровадження цього винаходу вкрай спростить відомі електронні пристрої для голосування бюлетенями, підвищить надійність і точність підрахунку голосів, відповідно і доведе непотрібність судових оскаржень певними політичними силами, що програли вибори, в судах, що може зменшити грошові застави тих хто вступає у виборчу кампанію та скоротить час на оголошення результатів виборів й убезпечить життя тих, які перемогли у виборах, оскільки очевидність буде у чесності виборі, на яку також працюють цілі організації, урядові структури, масові мітингуючі та охоронні й правові структури. Винахід пояснюється блок-схемою складових пристрою та елементами принципової схеми й зображенням бюлетеня. На фіг. 1 зображена принципова схема електричного кола подачі електроімпульсу, утвореного міткою виборця, нa вхід електронного лічильника-суматора імпульсів. На фіг. 2 схематично зображений бюлетень виборця. Механічно-електронний пристрій підрахунку голосів під час голосування бюлетенями містить бюлетень 1, з перфораціями 2, заклеєними паперовими клаптиками, які легко віддираються виборцями, електричне коло, що містить електроконтакти 4, установлені в електричному колі 5, електричну котушку 6, всередині якої установлений геркон 7 з роз'єднаними контактними пластинами 8, виводи якого під’єднані до входу 9, електронного лічильника-суматора 10, електричних імпульсів з рідинно-кристалічним індикатором 11 та виходом сигналу через виводи 12 на комп’ютер. Механічно-електронний пристрій підрахунку голосів працює так. Після під'єднання електричного кола 5 до електричного джерела та протягування бюлетеня 1 виборця валками, які не зображені на малюнку, в перфорацію 2, з якої був здертий виборцем клаптик паперу 3, потрапляють електричні контакти 4, на електрокотушку 6 надходить струм, магнітне поле, якої з'єднує контакти 8 геркону 7 і тим замикається вхід 9 електронного лічильника-суматора імпульсів, у результаті чого на рідинно-кристалічному індикаторі появляється цифра "1". Після повторного подібного замикання входу лічильника імпульсів, на індикаторі появиться цифра "2". Так будуть підсумовуватись голоси й інших виборних суб'єктів на Інших лічильниках, якщо навпроти їх прізвищ у бюлетенях будуть здерті над перфораціями такі ж паперові клаптики і протягуватиметься бюлетень виборця. ФОРМУЛА ВИНАХОДУ 60 Механічно-електронний пристрій підрахунку голосів під час голосування бюлетенями, що містить електронний лічильник-суматор електричних імпульсів, які відповідають кількості 1 UA 103547 C2 5 поданих голосів за певного виборчого суб′єкта, електричне коло замикання входу лічильникасуматора імпульсів, який відрізняється тим, що електричне коло замикання входу електронного лічильника-суматора електричних імпульсів складається з електричних контактів, які під′єднані до електрокотушки, всередині якої установлений гекон і виводи його під'єднанні до клем входу електронного лічильника-суматора імпульсів, а бюлетень містить перфорації, що розташовані навпроти виборних суб'єктів, які заклеєні клаптиком липкої паперової стрічки, які віддираються виборцем в кабіні виборчої дільниці. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
