Пристрій для автоматизованого підрахунку голосів ім. степана філіпчука

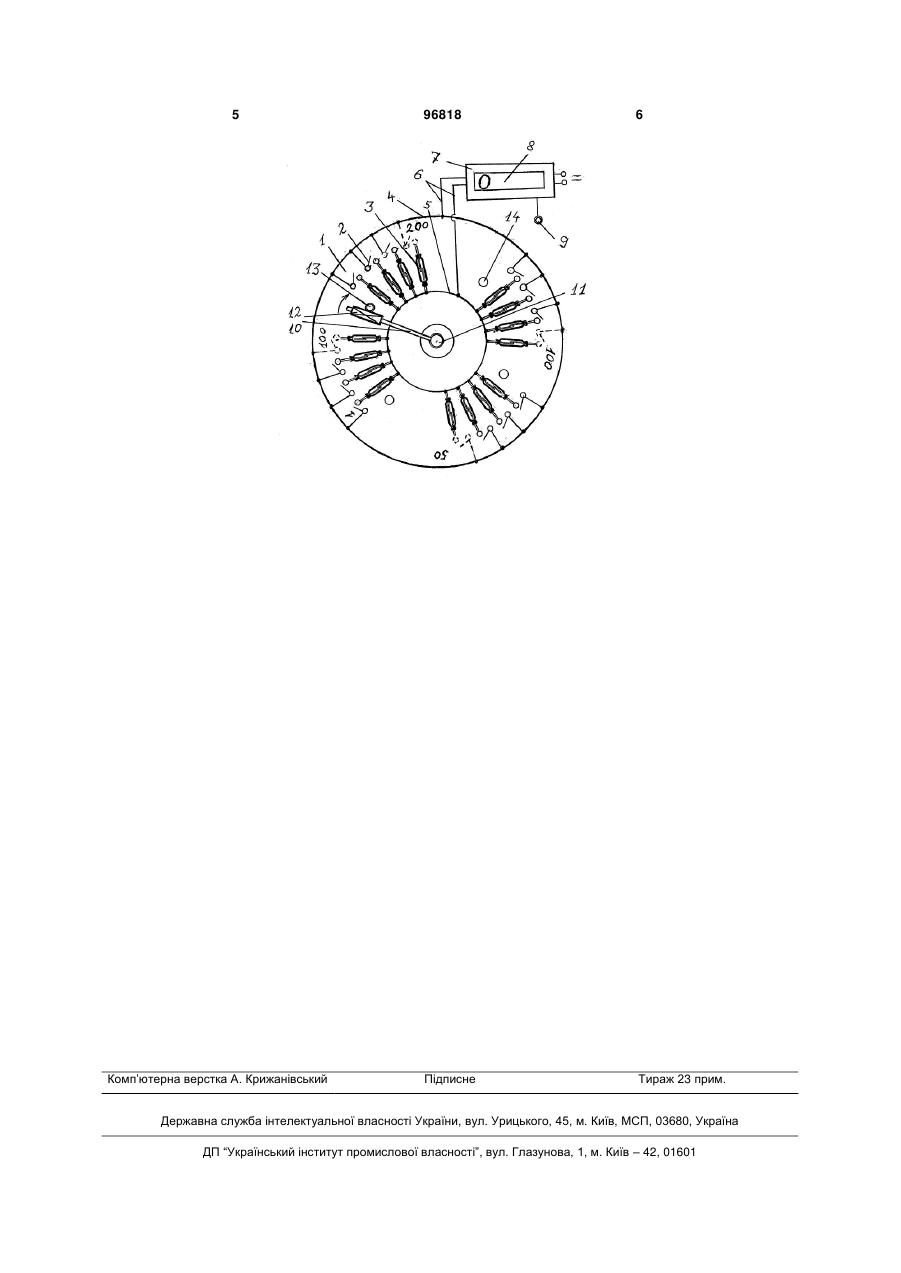

Пристрій для автоматизованого підрахунку голосів, що містить пульт виборця, на якому укріплений вмикач для замикання електричного кола, лічильник кількості поданих виборцями голосів та 3 кутів, що призведе до неточно поданих голосів. Цей пристрій містить велику кількість комплектуючих та електроконтактів у тому числі і два електромотори і третій, який не зображений на рисунку, що в цілому засвідчує велику складність цього винаходу. Механічні лічильники з барабанчиками взагалі в даний час не випускає промисловість. Недоліком цього винаходу є і те, що присутність у ньому зв'язку електроламп з барабанчиками, які висвітлюють цифри у певній комбінації, і подачі напруги на них практично здійснити не можливо. Отже цей пристрій не роботоздатний, а відтак і не може бути прототипом. І, певно ж, він ніколи не був запроваджений. Задача запропонованого винаходу - підвищення точності підрахунку голосів, поданих за певного суб'єкта під час голосування, підвищення надійності пристрою та спрощення його. Ця задача вирішується тим, пристрій для автоматизованого підрахунку голосів містить пульт виборця, на якому укріплений вмикач для замикання електричного кола, лічильник кількості поданих виборцями голосів та табло для відображення кількості поданих голосів. Лічильник виконаний як електронний лічильник з рідкокристалічним індикатором, здатним підсумовувати кількість поданих голосів шляхом такої ж кількості закорочень його входу, електричне коло містить дві ланки, вмикач виконаний у вигляді тумблера і приєднаний до одної ланки електричного кола, і пристрій містить також геркон, контакти якого приєднані до другої ланки електричного кола, стрілку та постійний магніт, який прикріплений до стрілки з можливістю її повороту і замикання контактів геркона та тумблера, а табло виконане із світлодіодів та приєднане до виходу електронного лічильника, до входів якого приєднані також обидві ланки електричного кола. Запровадження цього винаходу, який має гранично просту конструкцію та електронноелектричну схему з мінімальною кількістю комплектуючих, дозволить користуватись ним і під час виборів малою кількістю виборців, наприклад, на вчених радах, на підприємствах під час виборів профспілкових діячів та інше. Винахід пояснюється схематичним кресленням, на якому зображена його функціональна схема. 96818 4 Пристрій для автоматизованого підрахунку голосів містить плату 1, на якій розташована електросхема, вмикач 2, у вигляді тумблера установлений на пульті виборця, який з'єднує геркон 3 з кільцеподібним проводом 4 і проводом 5, які під'єднані проводами 6 до входу електронного лічильника 7 імпульсів з рідкокристалічним індикатором 8, паралельно до якого може бути приєднано виносне табло великих розмірів або кілька табло, які не зображені на рисунку, електрокнопку 9 обнуління цифр лічильника, стрілку 10, прикріплену до вала 11 приводу, який не зображений на рисунку, постійний магніт 12, прикріплений до стрілки з можливістю її повороту, якір 13 соленоїда, який не зображений на рисунку, отвір 14, у якому міститься якір з можливістю підняття його при подачі електричної напруги на соленоїд. герконів і тумблерів має бути стільки, скільки голосуючих осіб, що сидять в кріслах навпроти пульта. Пристрій для автоматизованого підрахунку голосів працює так. Після вмикання тумблера 2 і повороту приводом стрілки 10, магніт 12 займе положення над герконом 3 і тим його контакти з'єднаються з проводам 4, 6, які закоротять вхід лічильника 7 імпульсів, у результаті чого на рідкокристалічному індикаторі 8 та на табло, яке приєднане до виходу лічильника, висвітиться цифра "1". При подальшому повороті стрілки з магнітом, поле його замкне черговий геркон, подібним чином ще раз замкнеться вхід лічильника і на рідкокристалічному індикаторі додасться до цифри "1" іще цифра "1" і разом висвітлиться цифра "2". І так далі буде підсумовуватись кількість замикань лічильника, які утворюються замиканням електричного кола тумблерами та герконами. В разі відсутності когось з виборців, тумблер не буде увімкнений, а відтак і не буде замкнена ця ланка електрокола, і на ній не буде замикання ланки електричного кола імпульсів, а, відтак, і не додасться на індикаторі цифра "1" до певної суми цифр. Кнопкою 9 можна обнулити цифри, що на індикаторі лічильника. Якір 13 соленоїда може бути піднятий, і тим застопориться поворот стрілки 10 з магнітом 12 і відповідно застопориться процес голосування. Джерела інформації: 1. Інструкція пристрою "РАДА". 2. Авторське свідоцтво СРСР № 27318. 5 Комп’ютерна верстка А. Крижанівський 96818 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
