Пристрій для розрізання

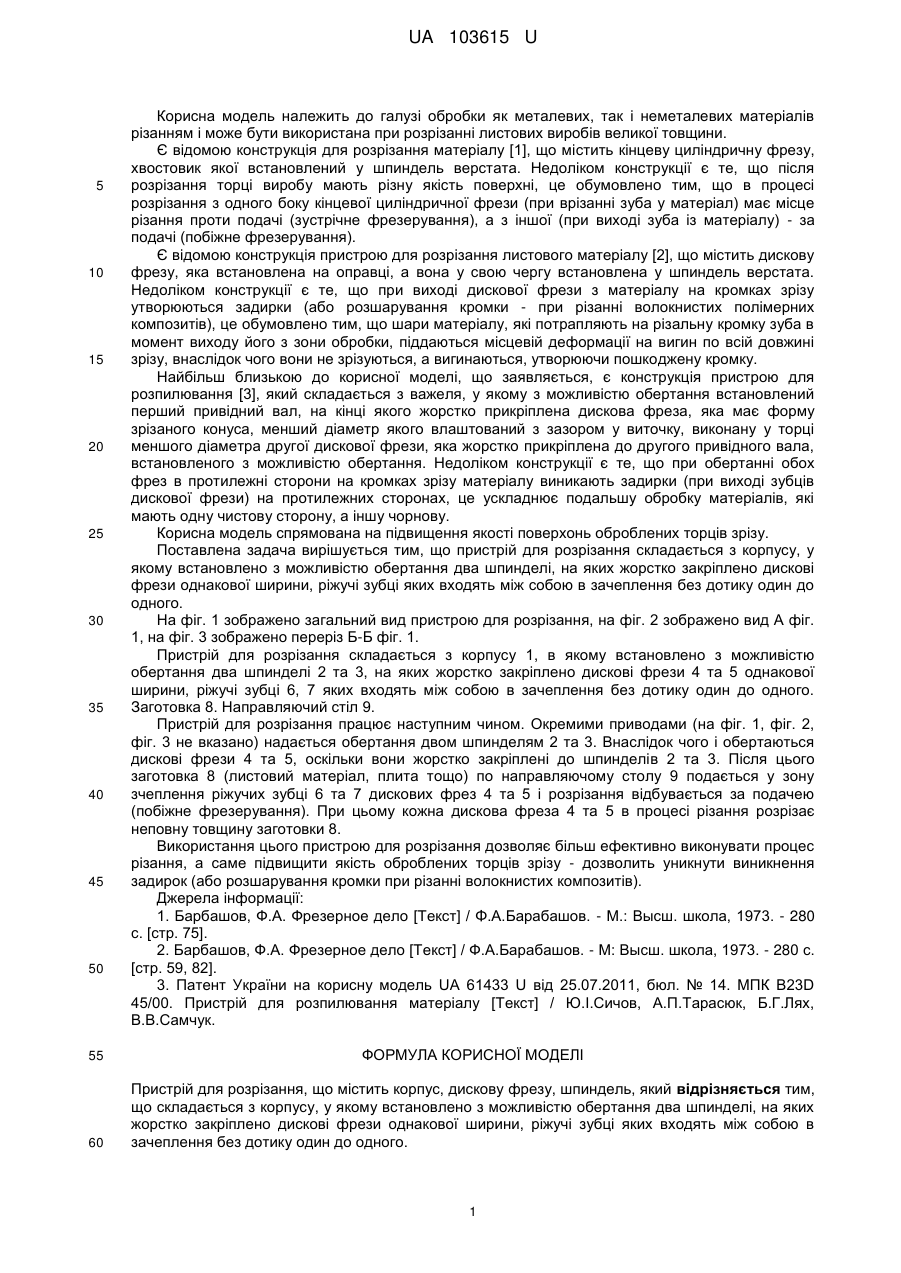

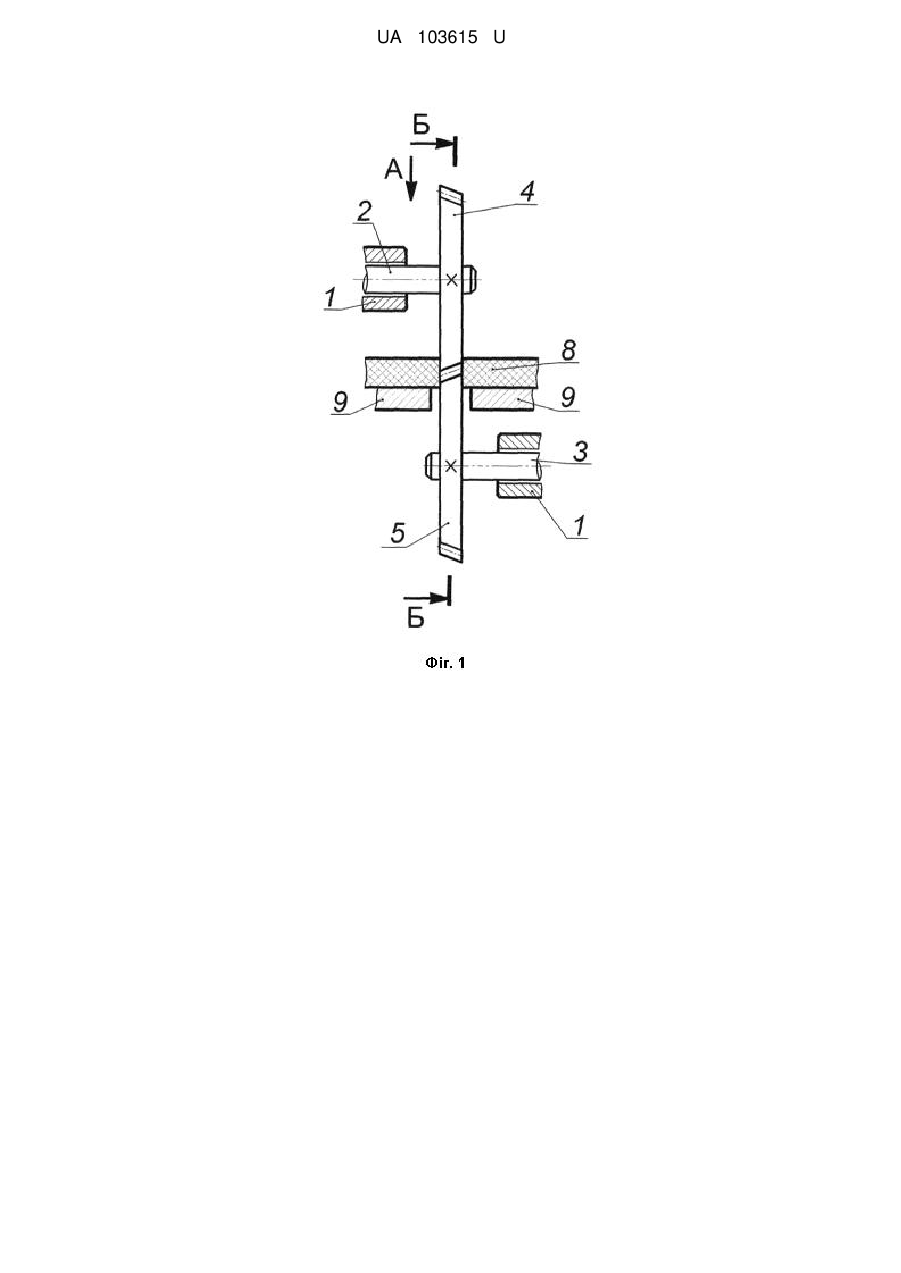

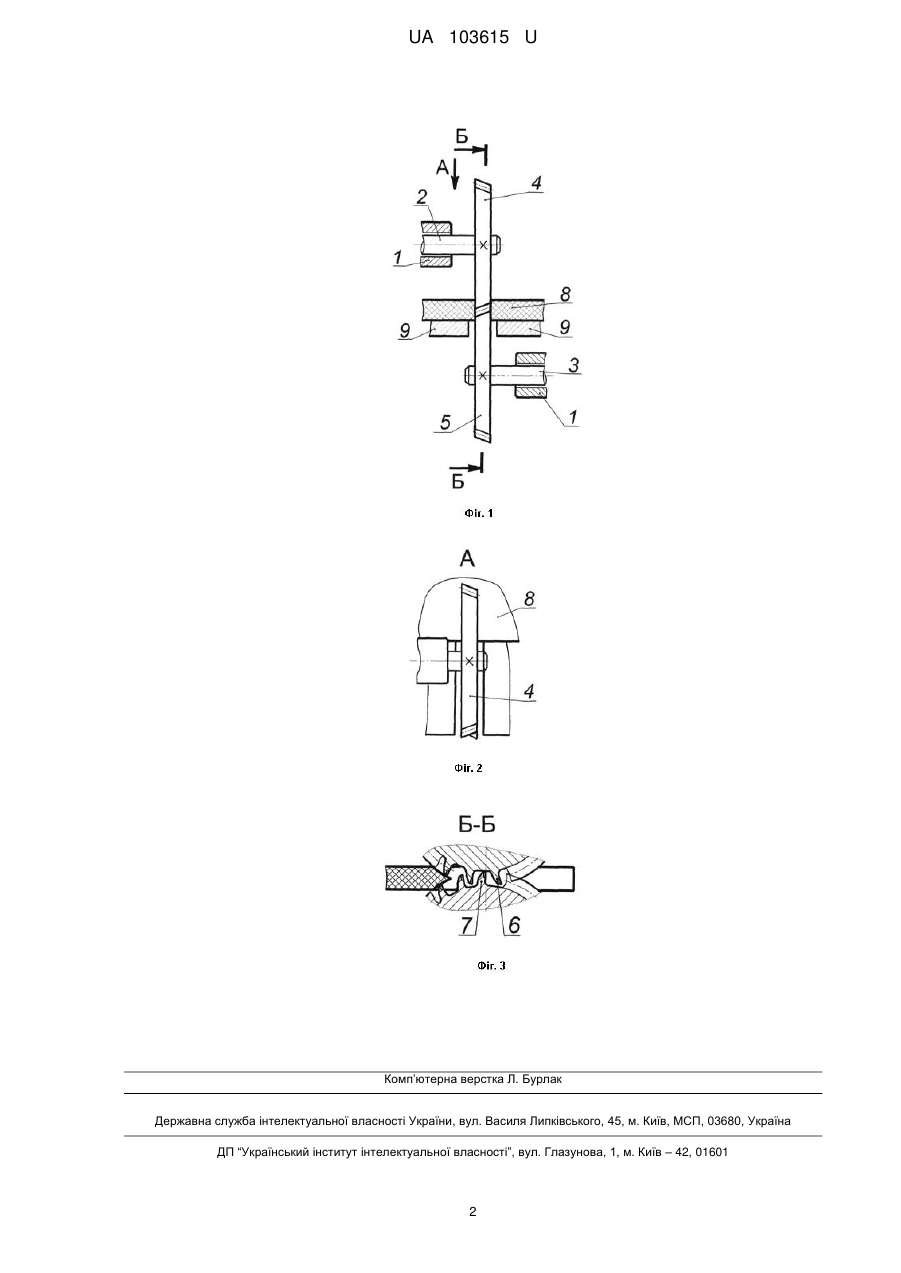

Реферат: Пристрій для розрізання містить корпус, дискову фрезу, шпиндель. Складається з корпусу, у якому встановлено з можливістю обертання два шпинделі, на яких жорстко закріплено дискові фрези однакової ширини. Ріжучі зубці фрез входять між собою в зачеплення без дотику один до одного. UA 103615 U (54) ПРИСТРІЙ ДЛЯ РОЗРІЗАННЯ UA 103615 U UA 103615 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі обробки як металевих, так і неметалевих матеріалів різанням і може бути використана при розрізанні листових виробів великої товщини. Є відомою конструкція для розрізання матеріалу [1], що містить кінцеву циліндричну фрезу, хвостовик якої встановлений у шпиндель верстата. Недоліком конструкції є те, що після розрізання торці виробу мають різну якість поверхні, це обумовлено тим, що в процесі розрізання з одного боку кінцевої циліндричної фрези (при врізанні зуба у матеріал) має місце різання проти подачі (зустрічне фрезерування), а з іншої (при виході зуба із матеріалу) - за подачі (побіжне фрезерування). Є відомою конструкція пристрою для розрізання листового матеріалу [2], що містить дискову фрезу, яка встановлена на оправці, а вона у свою чергу встановлена у шпиндель верстата. Недоліком конструкції є те, що при виході дискової фрези з матеріалу на кромках зрізу утворюються задирки (або розшарування кромки - при різанні волокнистих полімерних композитів), це обумовлено тим, що шари матеріалу, які потрапляють на різальну кромку зуба в момент виходу його з зони обробки, піддаються місцевій деформації на вигин по всій довжині зрізу, внаслідок чого вони не зрізуються, а вигинаються, утворюючи пошкоджену кромку. Найбільш близькою до корисної моделі, що заявляється, є конструкція пристрою для розпилювання [3], який складається з важеля, у якому з можливістю обертання встановлений перший привідний вал, на кінці якого жорстко прикріплена дискова фреза, яка має форму зрізаного конуса, менший діаметр якого влаштований з зазором у виточку, виконану у торці меншого діаметра другої дискової фрези, яка жорстко прикріплена до другого привідного вала, встановленого з можливістю обертання. Недоліком конструкції є те, що при обертанні обох фрез в протилежні сторони на кромках зрізу матеріалу виникають задирки (при виході зубців дискової фрези) на протилежних сторонах, це ускладнює подальшу обробку матеріалів, які мають одну чистову сторону, а іншу чорнову. Корисна модель спрямована на підвищення якості поверхонь оброблених торців зрізу. Поставлена задача вирішується тим, що пристрій для розрізання складається з корпусу, у якому встановлено з можливістю обертання два шпинделі, на яких жорстко закріплено дискові фрези однакової ширини, ріжучі зубці яких входять між собою в зачеплення без дотику один до одного. На фіг. 1 зображено загальний вид пристрою для розрізання, на фіг. 2 зображено вид А фіг. 1, на фіг. 3 зображено переріз Б-Б фіг. 1. Пристрій для розрізання складається з корпусу 1, в якому встановлено з можливістю обертання два шпинделі 2 та 3, на яких жорстко закріплено дискові фрези 4 та 5 однакової ширини, ріжучі зубці 6, 7 яких входять між собою в зачеплення без дотику один до одного. Заготовка 8. Направляючий стіл 9. Пристрій для розрізання працює наступним чином. Окремими приводами (на фіг. 1, фіг. 2, фіг. 3 не вказано) надається обертання двом шпинделям 2 та 3. Внаслідок чого і обертаються дискові фрези 4 та 5, оскільки вони жорстко закріплені до шпинделів 2 та 3. Після цього заготовка 8 (листовий матеріал, плита тощо) по направляючому столу 9 подається у зону зчеплення ріжучих зубці 6 та 7 дискових фрез 4 та 5 і розрізання відбувається за подачею (побіжне фрезерування). При цьому кожна дискова фреза 4 та 5 в процесі різання розрізає неповну товщину заготовки 8. Використання цього пристрою для розрізання дозволяє більш ефективно виконувати процес різання, а саме підвищити якість оброблених торців зрізу - дозволить уникнути виникнення задирок (або розшарування кромки при різанні волокнистих композитів). Джерела інформації: 1. Барбашов, Ф.А. Фрезерное дело [Текст] / Φ.А.Барабашов. - Μ.: Высш. школа, 1973. - 280 с. [стр. 75]. 2. Барбашов, Ф.А. Фрезерное дело [Текст] / Ф.А.Барабашов. - М: Высш. школа, 1973. - 280 с. [стр. 59, 82]. 3. Патент України на корисну модель UA 61433 U від 25.07.2011, бюл. № 14. МПК B23D 45/00. Пристрій для розпилювання матеріалу [Текст] / Ю.I.Сичов, А.П.Тарасюк, Б.Г.Лях, В.В.Самчук. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для розрізання, що містить корпус, дискову фрезу, шпиндель, який відрізняється тим, що складається з корпусу, у якому встановлено з можливістю обертання два шпинделі, на яких жорстко закріплено дискові фрези однакової ширини, ріжучі зубці яких входять між собою в зачеплення без дотику один до одного. 1 UA 103615 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
