Пристрій для розрізання корпусу фільтра очистки масла

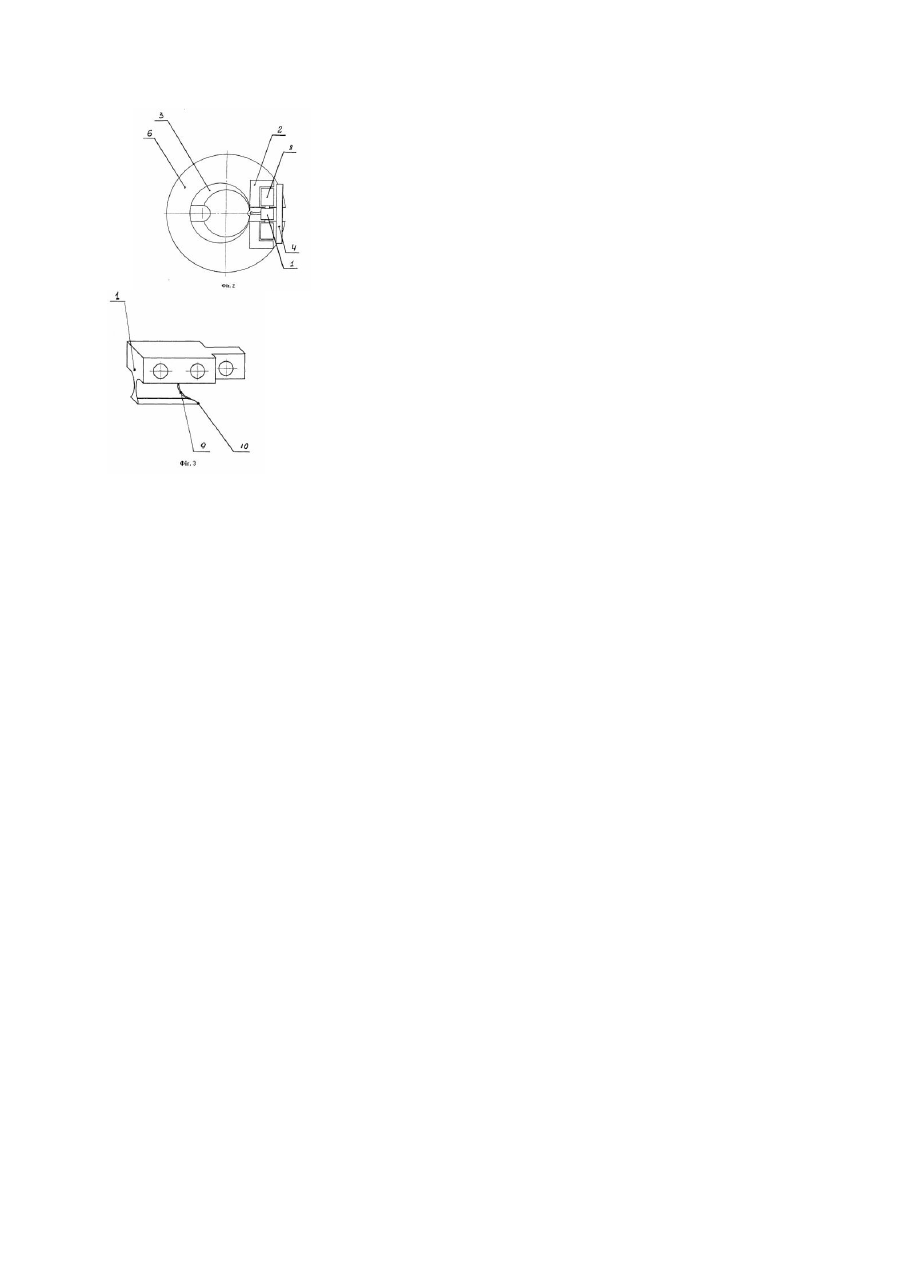

Винахід відноситься до галузі загального машинобудування, а саме до розробки та виготовлення пристроїв для розкривання корпусів фільтрів для очистки масел в двигунах вн утрішнього згорання, наприклад, шляхом розрізання корпусів. Розрізані корпуси фільтрів та внутрішні комплектуючі деталі підлягають утилізації і вторинному використанню. Заявнику з рівня техніки невідомі пристрої аналогічного призначення. В основу винаходу поставлена задача створення такої конструкції пристрою для розрізання корпусу фільтра очистки масла, яка б забезпечувала повздовжній розріз корпусу із збереженням цілісності кришки корпусу та комплектуючи х деталей, які містяться всередині корпусу; забезпечувала відповідність вимогам охорони праці, відповідала вимогам екологічної безпеки навколишнього середовища при її експлуатації, забезпечувала утилізацію фільтрів після закінчення ресурсу їх експлуатації. Ця задача вирішується наступним чином: Пристрій для розрізання корпусу фільтра очистки масла який містить різець, змонтований на штанзі з можливістю переміщення по вертикалі вверх/вниз, стійку, жорстко з'єднану із столом, на якому розташоване посадочне гніздо для фіксації корпусу фільтра, прижимну планку для забезпечення через ролики достатнього зусилля для притискання різця до стійки, а також стіл, з'єднаний із станиною, яка під'єднується до силової установки по забезпеченню руху різця. Пристрій за п.1 згідно винаходу, що різець містить криволінійну ріжучу крайку, яка закінчується гострою носовою частиною. Різець може бути виконаним як цілісним, так і збірним, принаймні, із двох частин. Носова частина різця виконує відтягування металу корпусу фільтра, яке передує наступному розрізанню. Така конструкція пристрою забезпечує можливість регулювання зусиллям різання через притискну планку на різець. А це, в свою, чергу, дає можливість зберегти основний елемент фільтру - кришки та комплектуючі деталі, які в подальшому підлягають вторинному використанню та утилізації. Причинно-наслідковий зв'язок між достатніми у всіх випадках істотними ознаками запропонованого рішення і отриманими підсумковими технічними результатами забезпечують нові технічні якості, дозволяючи в сполученні з відомими ознаками отримати технічні результати, означені в постановці задачі. Пристрій передбачає можливість одночасного використання двох різців, розташованих, наприклад один проти одного. Пристрій пояснюється кресленням, де зображено: на фіг.1 - загальний вигляд пристрою у розрізі; на фіг.2 - вид зверху; на фіг.3 - аксонометричне зображення різця. Пристрій для розрізання корпусів фільтрів очистки масел складається із різця 1 з ріжучою крайкою 9, яка закінчується носовою частиною 10. Різець 1 змонтований на штанзі 5 з можливістю переміщення по вертикалі вверх/вниз для забезпечення повздовжнього розрізання корпусу фільтра: стійка 2, жорстко з'єднаної із столом 6, на якому розташоване посадочне гніздо 3 для фіксації корпусу фільтра. Пристрій містить також притискну планку (4), яка забезпечує за допомогою роликів (8) достатнє зусилля для притискання різця 1 до стійки 2, який здійснює повздовжнє розрізання корпуса фільтра. Стіл 6 з'єднано із станиною 7, яка під'єднана до силової установки і забезпечує рух різця. Працює пристрій наступним чином: Корпус фільтра, який підлягає розрізанню, встановлюється в посадочне гніздо 3, розташоване на столі 6. Через штангу 5, ролики 8, притиснуті притискною планкою 4, через силову установку, під'єднану до станини 7, приводиться у рух різець 1. Стійки 2 надають заданий напрям руху різцю 1, який своєю криволінійною ріжучою крайкою 9 з гострою носовою частиною 10 входить в тіло корпусу і розрізає його. При цьому залишається непошкодженою кришка фільтру і інші комплектуючі. Після цього непошкоджені комплектуючі фільтру направляються на повторне використання, а пошкоджені частини фільтру підлягають утилізації. Суть винаходу не витікає явним чином для спеціаліста з відомого рівня техніки. Сукупність ознак, що характеризують звісне рішення, не забезпечує досягнення нових властивостей і тільки наявність ознак, що відрізняють винахід. дозволяє отримати нові властивості, новий технічний результат.
