Пристрій для оцінки продуктивності іонізаторів повітря

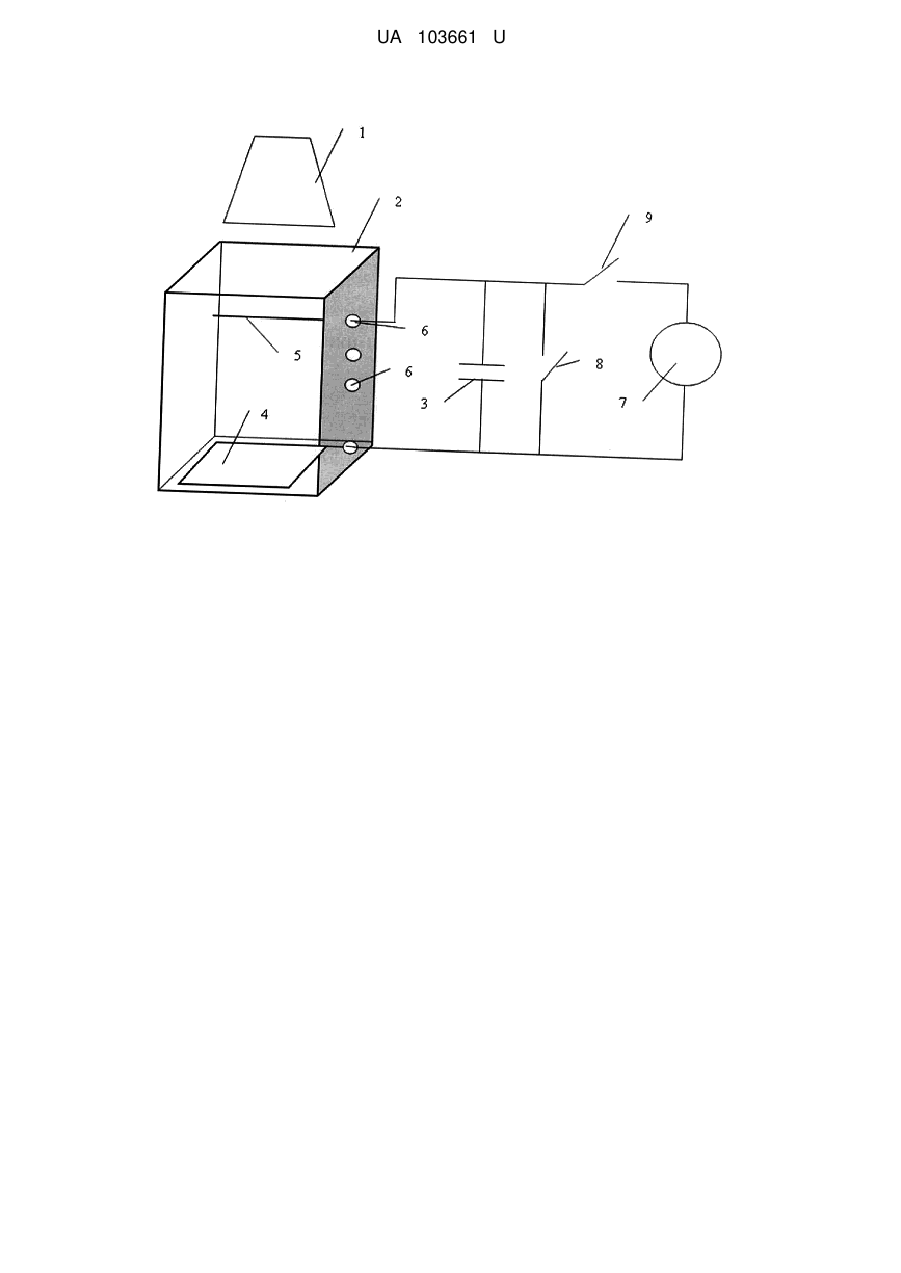

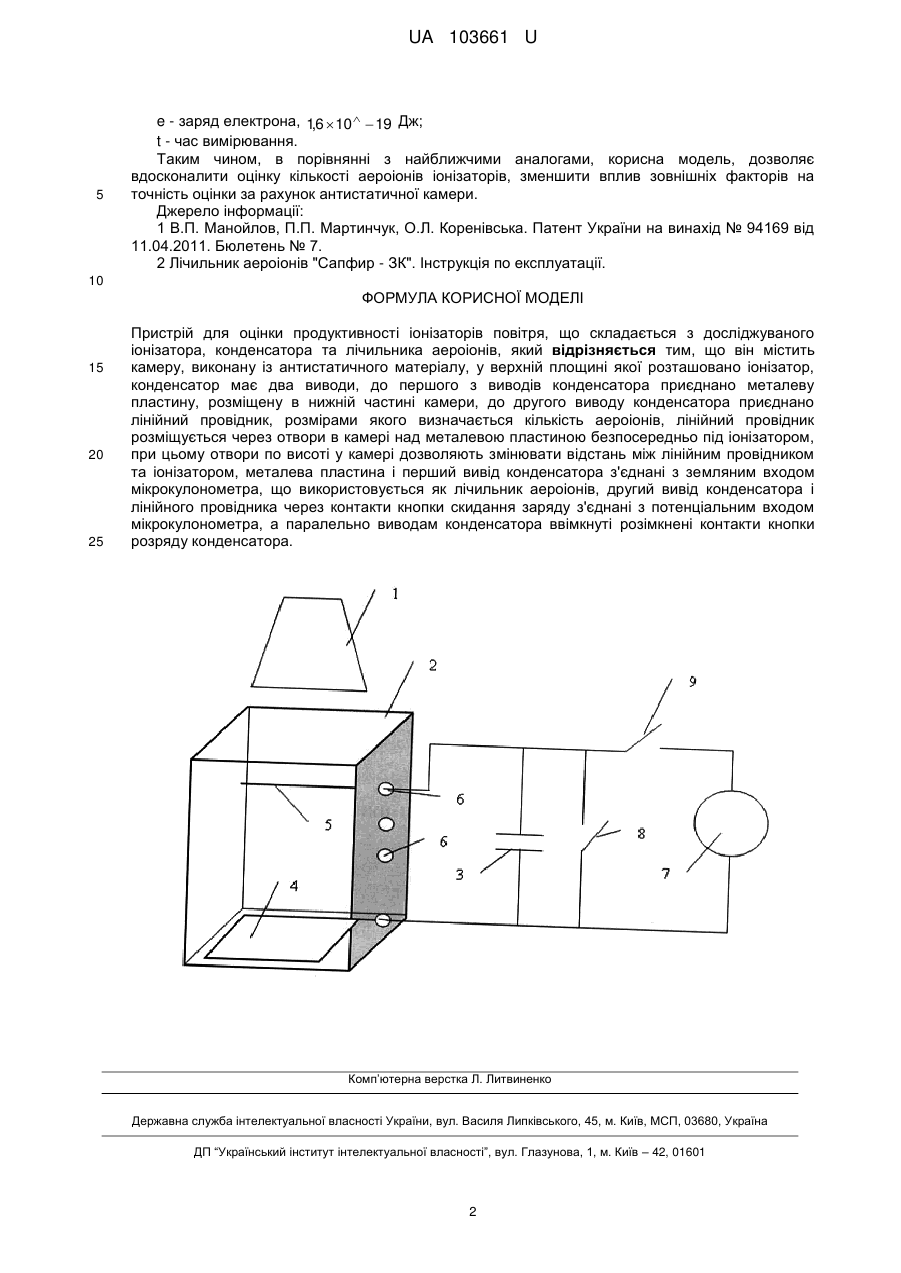

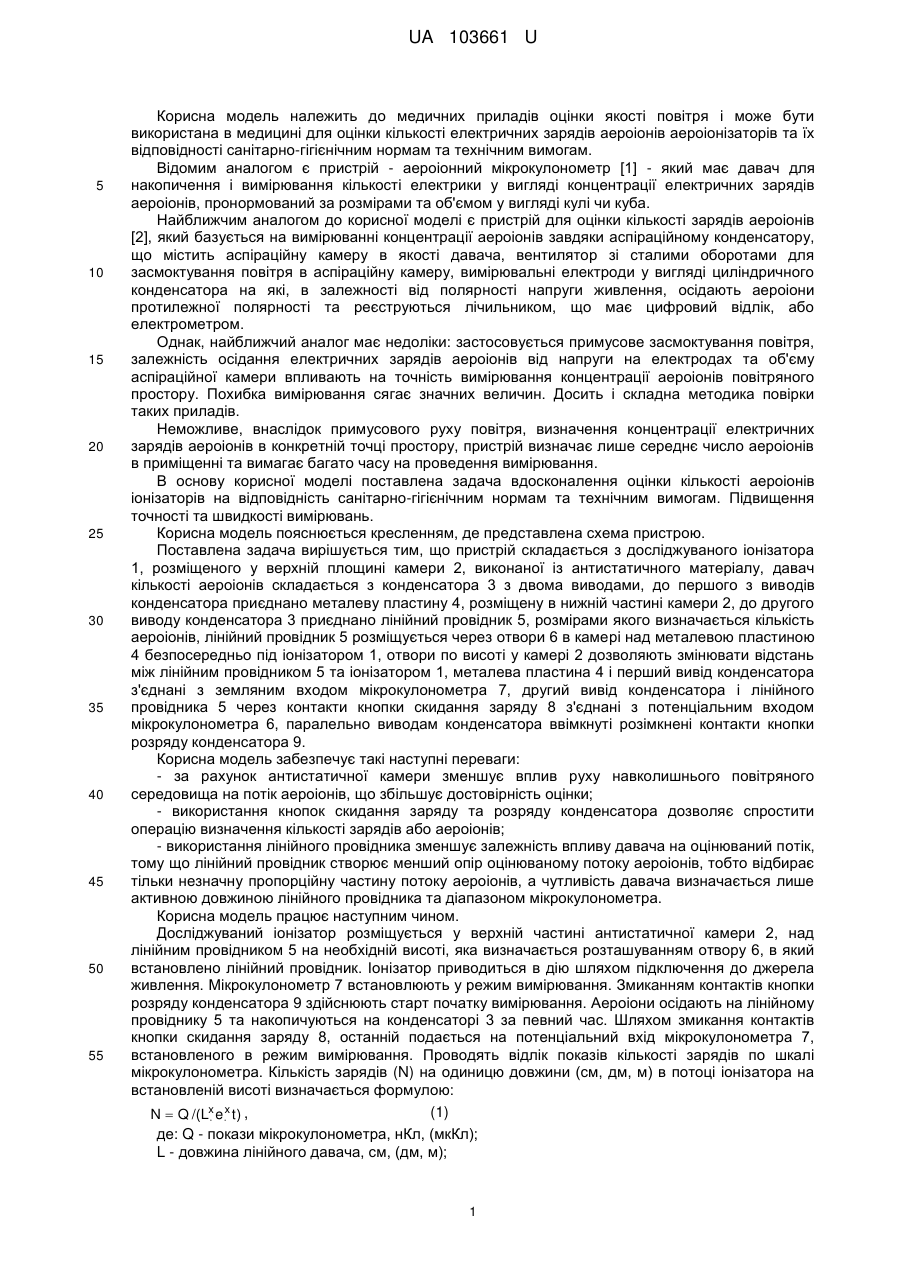

Реферат: Пристрій для оцінки продуктивності іонізаторів повітря складається з досліджуваного іонізатора, конденсатора та лічильника аерофонів. Пристрій містить камеру, виконану із антистатичного матеріалу. У верхній площині камери розташовано іонізатор, конденсатор має два виводи. До першого з виводів конденсатора приєднано металеву пластину, розміщену в нижній частині камери. До другого виводу конденсатора приєднано лінійний провідник, розмірами якого визначається кількість аерофонів. Лінійний провідник розміщується через отвори в камері над металевою пластиною безпосередньо під іонізатором. Отвори по висоті у камері дозволяють змінювати відстань між лінійним провідником та іонізатором. Металева пластина і перший вивід конденсатора з'єднані з земляним входом мікрокулонометра, що використовується як лічильник аерофонів. Другий вивід конденсатора і лінійного провідника через контакти кнопки скидання заряду з'єднані з потенціальним входом мікрокулонометра. Паралельно виводам конденсатора ввімкнуті розімкнені контакти кнопки розряду конденсатора. UA 103661 U (12) UA 103661 U UA 103661 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медичних приладів оцінки якості повітря і може бути використана в медицині для оцінки кількості електричних зарядів аероіонів аероіонізаторів та їх відповідності санітарно-гігієнічним нормам та технічним вимогам. Відомим аналогом є пристрій - аероіонний мікрокулонометр [1] - який має давач для накопичення і вимірювання кількості електрики у вигляді концентрації електричних зарядів аероіонів, пронормований за розмірами та об'ємом у вигляді кулі чи куба. Найближчим аналогом до корисної моделі є пристрій для оцінки кількості зарядів аероіонів [2], який базується на вимірюванні концентрації аероіонів завдяки аспіраційному конденсатору, що містить аспіраційну камеру в якості давача, вентилятор зі сталими оборотами для засмоктування повітря в аспіраційну камеру, вимірювальні електроди у вигляді циліндричного конденсатора на які, в залежності від полярності напруги живлення, осідають аероіони протилежної полярності та реєструються лічильником, що має цифровий відлік, або електрометром. Однак, найближчий аналог має недоліки: застосовується примусове засмоктування повітря, залежність осідання електричних зарядів аероіонів від напруги на електродах та об'єму аспіраційної камери впливають на точність вимірювання концентрації аероіонів повітряного простору. Похибка вимірювання сягає значних величин. Досить і складна методика повірки таких приладів. Неможливе, внаслідок примусового руху повітря, визначення концентрації електричних зарядів аероіонів в конкретній точці простору, пристрій визначає лише середнє число аероіонів в приміщенні та вимагає багато часу на проведення вимірювання. В основу корисної моделі поставлена задача вдосконалення оцінки кількості аероіонів іонізаторів на відповідність санітарно-гігієнічним нормам та технічним вимогам. Підвищення точності та швидкості вимірювань. Корисна модель пояснюється кресленням, де представлена схема пристрою. Поставлена задача вирішується тим, що пристрій складається з досліджуваного іонізатора 1, розміщеного у верхній площині камери 2, виконаної із антистатичного матеріалу, давач кількості аероіонів складається з конденсатора 3 з двома виводами, до першого з виводів конденсатора приєднано металеву пластину 4, розміщену в нижній частині камери 2, до другого виводу конденсатора 3 приєднано лінійний провідник 5, розмірами якого визначається кількість аероіонів, лінійний провідник 5 розміщується через отвори 6 в камері над металевою пластиною 4 безпосередньо під іонізатором 1, отвори по висоті у камері 2 дозволяють змінювати відстань між лінійним провідником 5 та іонізатором 1, металева пластина 4 і перший вивід конденсатора з'єднані з земляним входом мікрокулонометра 7, другий вивід конденсатора і лінійного провідника 5 через контакти кнопки скидання заряду 8 з'єднані з потенціальним входом мікрокулонометра 6, паралельно виводам конденсатора ввімкнуті розімкнені контакти кнопки розряду конденсатора 9. Корисна модель забезпечує такі наступні переваги: - за рахунок антистатичної камери зменшує вплив руху навколишнього повітряного середовища на потік аероіонів, що збільшує достовірність оцінки; - використання кнопок скидання заряду та розряду конденсатора дозволяє спростити операцію визначення кількості зарядів або аероіонів; - використання лінійного провідника зменшує залежність впливу давача на оцінюваний потік, тому що лінійний провідник створює менший опір оцінюваному потоку аероіонів, тобто відбирає тільки незначну пропорційну частину потоку аероіонів, а чутливість давача визначається лише активною довжиною лінійного провідника та діапазоном мікрокулонометра. Корисна модель працює наступним чином. Досліджуваний іонізатор розміщується у верхній частині антистатичної камери 2, над лінійним провідником 5 на необхідній висоті, яка визначається розташуванням отвору 6, в який встановлено лінійний провідник. Іонізатор приводиться в дію шляхом підключення до джерела живлення. Мікрокулонометр 7 встановлюють у режим вимірювання. Змиканням контактів кнопки розряду конденсатора 9 здійснюють старт початку вимірювання. Аероіони осідають на лінійному провіднику 5 та накопичуються на конденсаторі 3 за певний час. Шляхом змикання контактів кнопки скидання заряду 8, останній подається на потенціальний вхід мікрокулонометра 7, встановленого в режим вимірювання. Проводять відлік показів кількості зарядів по шкалі мікрокулонометра. Кількість зарядів (N) на одиницю довжини (см, дм, м) в потоці іонізатора на встановленій висоті визначається формулою: (1) N  Q /(Lx ex t ) ,  де: Q - покази мікрокулонометра, нКл, (мкКл); L - довжина лінійного давача, см, (дм, м); 1 UA 103661 U 5 e - заряд електрона, 1 6  10   19 Дж; , t - час вимірювання. Таким чином, в порівнянні з найближчими аналогами, корисна модель, дозволяє вдосконалити оцінку кількості аероіонів іонізаторів, зменшити вплив зовнішніх факторів на точність оцінки за рахунок антистатичної камери. Джерело інформації: 1 В.П. Манойлов, П.П. Мартинчук, О.Л. Коренівська. Патент України на винахід № 94169 від 11.04.2011. Бюлетень № 7. 2 Лічильник аероіонів "Сапфир - ЗК". Інструкція по експлуатації. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Пристрій для оцінки продуктивності іонізаторів повітря, що складається з досліджуваного іонізатора, конденсатора та лічильника аероіонів, який відрізняється тим, що він містить камеру, виконану із антистатичного матеріалу, у верхній площині якої розташовано іонізатор, конденсатор має два виводи, до першого з виводів конденсатора приєднано металеву пластину, розміщену в нижній частині камери, до другого виводу конденсатора приєднано лінійний провідник, розмірами якого визначається кількість аероіонів, лінійний провідник розміщується через отвори в камері над металевою пластиною безпосередньо під іонізатором, при цьому отвори по висоті у камері дозволяють змінювати відстань між лінійним провідником та іонізатором, металева пластина і перший вивід конденсатора з'єднані з земляним входом мікрокулонометра, що використовується як лічильник аероіонів, другий вивід конденсатора і лінійного провідника через контакти кнопки скидання заряду з'єднані з потенціальним входом мікрокулонометра, а паралельно виводам конденсатора ввімкнуті розімкнені контакти кнопки розряду конденсатора. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
