Насадка на ручний ствол пожежний

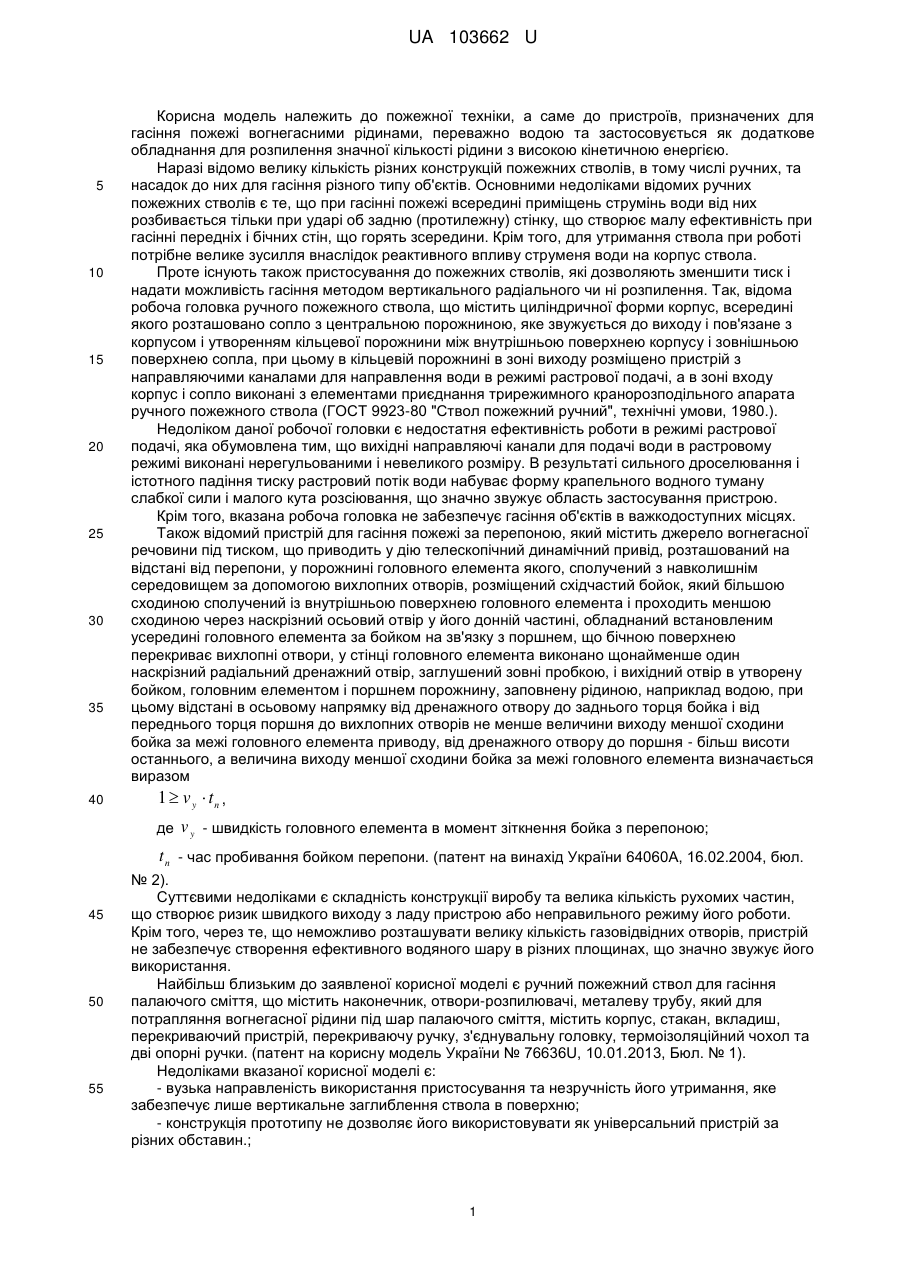

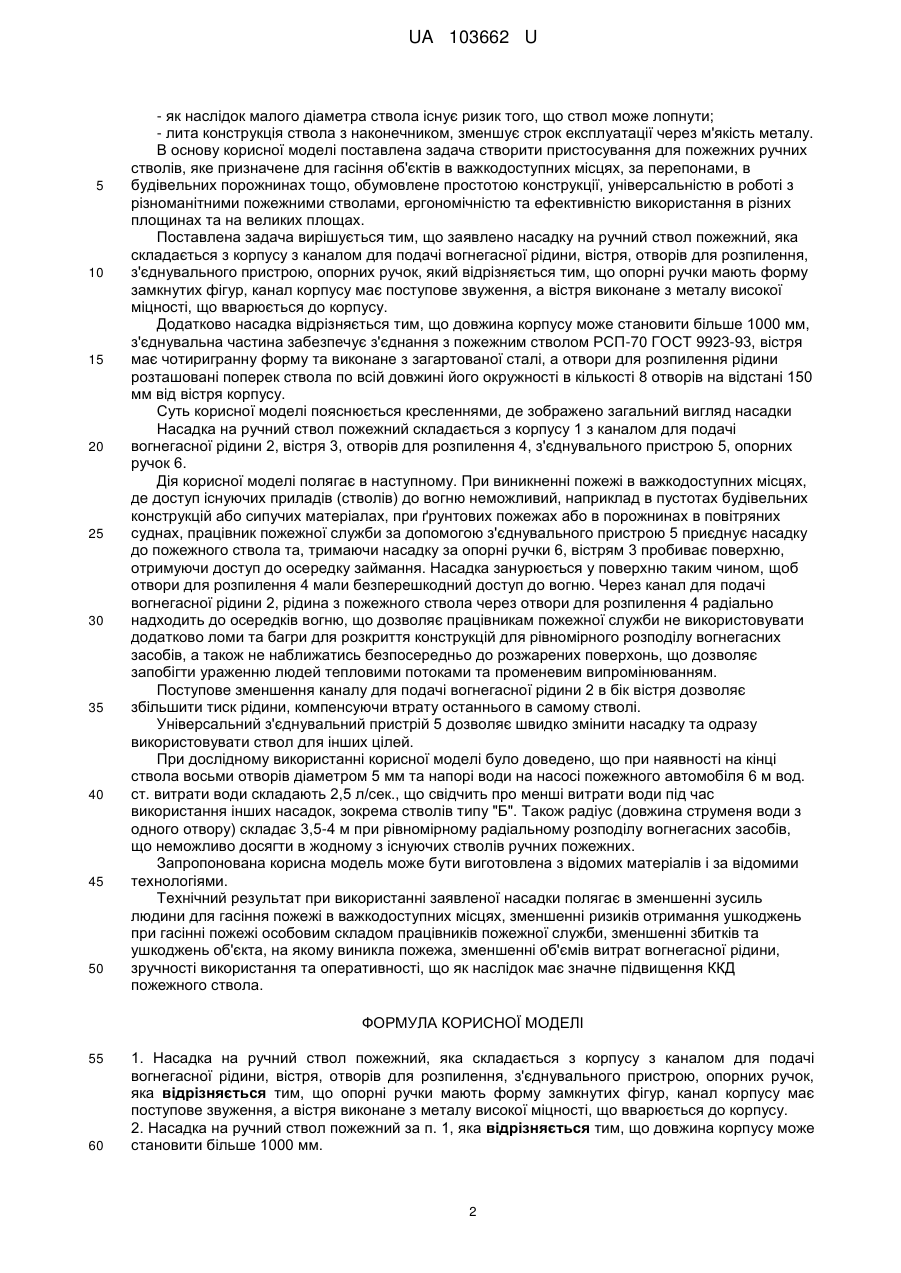

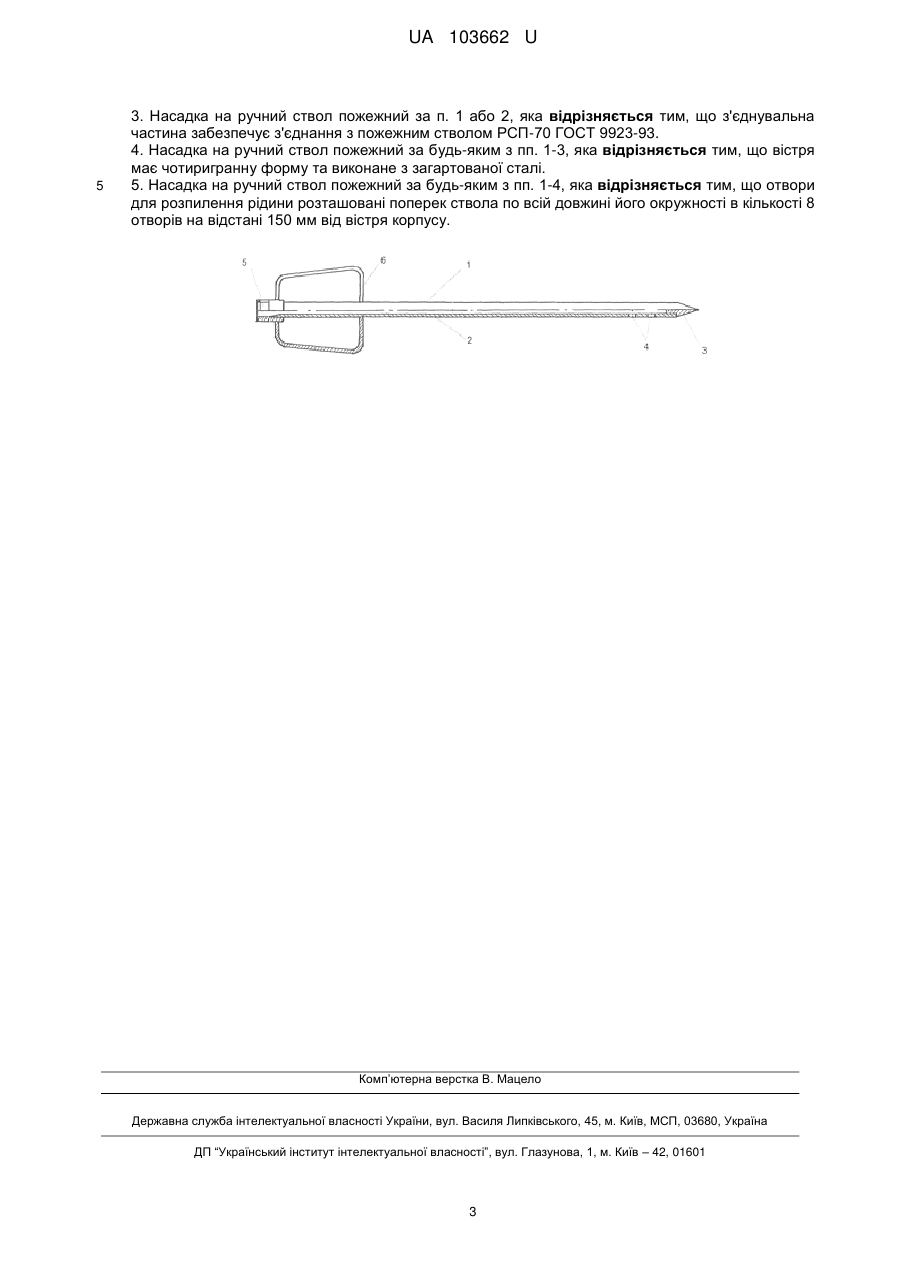

Реферат: Насадка на ручний ствол пожежний, яка складається з корпусу з каналом для подачі вогнегасної рідини, вістря, отворів для розпилення, з'єднувального пристрою, опорних ручок, причому опорні ручки мають форму замкнутих фігур, канал корпусу має поступове звуження, а вістря виконане з металу високої міцності, що вварюється до корпусу. UA 103662 U (12) UA 103662 U UA 103662 U 5 10 15 20 25 30 35 40 Корисна модель належить до пожежної техніки, а саме до пристроїв, призначених для гасіння пожежі вогнегасними рідинами, переважно водою та застосовується як додаткове обладнання для розпилення значної кількості рідини з високою кінетичною енергією. Наразі відомо велику кількість різних конструкцій пожежних стволів, в тому числі ручних, та насадок до них для гасіння різного типу об'єктів. Основними недоліками відомих ручних пожежних стволів є те, що при гасінні пожежі всередині приміщень струмінь води від них розбивається тільки при ударі об задню (протилежну) стінку, що створює малу ефективність при гасінні передніх і бічних стін, що горять зсередини. Крім того, для утримання ствола при роботі потрібне велике зусилля внаслідок реактивного впливу струменя води на корпус ствола. Проте існують також пристосування до пожежних стволів, які дозволяють зменшити тиск і надати можливість гасіння методом вертикального радіального чи ні розпилення. Так, відома робоча головка ручного пожежного ствола, що містить циліндричної форми корпус, всередині якого розташовано сопло з центральною порожниною, яке звужується до виходу і пов'язане з корпусом і утворенням кільцевої порожнини між внутрішньою поверхнею корпусу і зовнішньою поверхнею сопла, при цьому в кільцевій порожнині в зоні виходу розміщено пристрій з направляючими каналами для направлення води в режимі растрової подачі, а в зоні входу корпус і сопло виконані з елементами приєднання трирежимного кранорозподільного апарата ручного пожежного ствола (ГОСТ 9923-80 "Ствол пожежний ручний", технічні умови, 1980.). Недоліком даної робочої головки є недостатня ефективність роботи в режимі растрової подачі, яка обумовлена тим, що вихідні направляючі канали для подачі води в растровому режимі виконані нерегульованими і невеликого розміру. В результаті сильного дроселювання і істотного падіння тиску растровий потік води набуває форму крапельного водного туману слабкої сили і малого кута розсіювання, що значно звужує область застосування пристрою. Крім того, вказана робоча головка не забезпечує гасіння об'єктів в важкодоступних місцях. Також відомий пристрій для гасіння пожежі за перепоною, який містить джерело вогнегасної речовини під тиском, що приводить у дію телескопічний динамічний привід, розташований на відстані від перепони, у порожнині головного елемента якого, сполучений з навколишнім середовищем за допомогою вихлопних отворів, розміщений східчастий бойок, який більшою сходиною сполучений із внутрішньою поверхнею головного елемента і проходить меншою сходиною через наскрізний осьовий отвір у його донній частині, обладнаний встановленим усередині головного елемента за бойком на зв'язку з поршнем, що бічною поверхнею перекриває вихлопні отвори, у стінці головного елемента виконано щонайменше один наскрізний радіальний дренажний отвір, заглушений зовні пробкою, і вихідний отвір в утворену бойком, головним елементом і поршнем порожнину, заповнену рідиною, наприклад водою, при цьому відстані в осьовому напрямку від дренажного отвору до заднього торця бойка і від переднього торця поршня до вихлопних отворів не менше величини виходу меншої сходини бойка за межі головного елемента приводу, від дренажного отвору до поршня - більш висоти останнього, а величина виходу меншої сходини бойка за межі головного елемента визначається виразом 1  v y  tп , де v y - швидкість головного елемента в момент зіткнення бойка з перепоною; t п - час пробивання бойком перепони. (патент на винахід України 64060A, 16.02.2004, бюл. 45 50 55 № 2). Суттєвими недоліками є складність конструкції виробу та велика кількість рухомих частин, що створює ризик швидкого виходу з ладу пристрою або неправильного режиму його роботи. Крім того, через те, що неможливо розташувати велику кількість газовідвідних отворів, пристрій не забезпечує створення ефективного водяного шару в різних площинах, що значно звужує його використання. Найбільш близьким до заявленої корисної моделі є ручний пожежний ствол для гасіння палаючого сміття, що містить наконечник, отвори-розпилювачі, металеву трубу, який для потрапляння вогнегасної рідини під шар палаючого сміття, містить корпус, стакан, вкладиш, перекриваючий пристрій, перекриваючу ручку, з'єднувальну головку, термоізоляційний чохол та дві опорні ручки. (патент на корисну модель України № 76636U, 10.01.2013, Бюл. № 1). Недоліками вказаної корисної моделі є: - вузька направленість використання пристосування та незручність його утримання, яке забезпечує лише вертикальне заглиблення ствола в поверхню; - конструкція прототипу не дозволяє його використовувати як універсальний пристрій за різних обставин.; 1 UA 103662 U 5 10 15 20 25 30 35 40 45 50 - як наслідок малого діаметра ствола існує ризик того, що ствол може лопнути; - лита конструкція ствола з наконечником, зменшує строк експлуатації через м'якість металу. В основу корисної моделі поставлена задача створити пристосування для пожежних ручних стволів, яке призначене для гасіння об'єктів в важкодоступних місцях, за перепонами, в будівельних порожнинах тощо, обумовлене простотою конструкції, універсальністю в роботі з різноманітними пожежними стволами, ергономічністю та ефективністю використання в різних площинах та на великих площах. Поставлена задача вирішується тим, що заявлено насадку на ручний ствол пожежний, яка складається з корпусу з каналом для подачі вогнегасної рідини, вістря, отворів для розпилення, з'єднувального пристрою, опорних ручок, який відрізняється тим, що опорні ручки мають форму замкнутих фігур, канал корпусу має поступове звуження, а вістря виконане з металу високої міцності, що вварюється до корпусу. Додатково насадка відрізняється тим, що довжина корпусу може становити більше 1000 мм, з'єднувальна частина забезпечує з'єднання з пожежним стволом РСП-70 ГОСТ 9923-93, вістря має чотиригранну форму та виконане з загартованої сталі, а отвори для розпилення рідини розташовані поперек ствола по всій довжині його окружності в кількості 8 отворів на відстані 150 мм від вістря корпусу. Суть корисної моделі пояснюється кресленнями, де зображено загальний вигляд насадки Насадка на ручний ствол пожежний складається з корпусу 1 з каналом для подачі вогнегасної рідини 2, вістря 3, отворів для розпилення 4, з'єднувального пристрою 5, опорних ручок 6. Дія корисної моделі полягає в наступному. При виникненні пожежі в важкодоступних місцях, де доступ існуючих приладів (стволів) до вогню неможливий, наприклад в пустотах будівельних конструкцій або сипучих матеріалах, при ґрунтових пожежах або в порожнинах в повітряних суднах, працівник пожежної служби за допомогою з'єднувального пристрою 5 приєднує насадку до пожежного ствола та, тримаючи насадку за опорні ручки 6, вістрям 3 пробиває поверхню, отримуючи доступ до осередку займання. Насадка занурюється у поверхню таким чином, щоб отвори для розпилення 4 мали безперешкодний доступ до вогню. Через канал для подачі вогнегасної рідини 2, рідина з пожежного ствола через отвори для розпилення 4 радіально надходить до осередків вогню, що дозволяє працівникам пожежної служби не використовувати додатково ломи та багри для розкриття конструкцій для рівномірного розподілу вогнегасних засобів, а також не наближатись безпосередньо до розжарених поверхонь, що дозволяє запобігти ураженню людей тепловими потоками та променевим випромінюванням. Поступове зменшення каналу для подачі вогнегасної рідини 2 в бік вістря дозволяє збільшити тиск рідини, компенсуючи втрату останнього в самому стволі. Універсальний з'єднувальний пристрій 5 дозволяє швидко змінити насадку та одразу використовувати ствол для інших цілей. При дослідному використанні корисної моделі було доведено, що при наявності на кінці ствола восьми отворів діаметром 5 мм та напорі води на насосі пожежного автомобіля 6 м вод. ст. витрати води складають 2,5 л/сек., що свідчить про менші витрати води під час використання інших насадок, зокрема стволів типу "Б". Також радіус (довжина струменя води з одного отвору) складає 3,5-4 м при рівномірному радіальному розподілу вогнегасних засобів, що неможливо досягти в жодному з існуючих стволів ручних пожежних. Запропонована корисна модель може бути виготовлена з відомих матеріалів і за відомими технологіями. Технічний результат при використанні заявленої насадки полягає в зменшенні зусиль людини для гасіння пожежі в важкодоступних місцях, зменшенні ризиків отримання ушкоджень при гасінні пожежі особовим складом працівників пожежної служби, зменшенні збитків та ушкоджень об'єкта, на якому виникла пожежа, зменшенні об'ємів витрат вогнегасної рідини, зручності використання та оперативності, що як наслідок має значне підвищення ККД пожежного ствола. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Насадка на ручний ствол пожежний, яка складається з корпусу з каналом для подачі вогнегасної рідини, вістря, отворів для розпилення, з'єднувального пристрою, опорних ручок, яка відрізняється тим, що опорні ручки мають форму замкнутих фігур, канал корпусу має поступове звуження, а вістря виконане з металу високої міцності, що вварюється до корпусу. 2. Насадка на ручний ствол пожежний за п. 1, яка відрізняється тим, що довжина корпусу може становити більше 1000 мм. 2 UA 103662 U 5 3. Насадка на ручний ствол пожежний за п. 1 або 2, яка відрізняється тим, що з'єднувальна частина забезпечує з'єднання з пожежним стволом РСП-70 ГОСТ 9923-93. 4. Насадка на ручний ствол пожежний за будь-яким з пп. 1-3, яка відрізняється тим, що вістря має чотиригранну форму та виконане з загартованої сталі. 5. Насадка на ручний ствол пожежний за будь-яким з пп. 1-4, яка відрізняється тим, що отвори для розпилення рідини розташовані поперек ствола по всій довжині його окружності в кількості 8 отворів на відстані 150 мм від вістря корпусу. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
