Спосіб визначення асиметрії елементів оздоблення об’єктів архітектури
Формула / Реферат

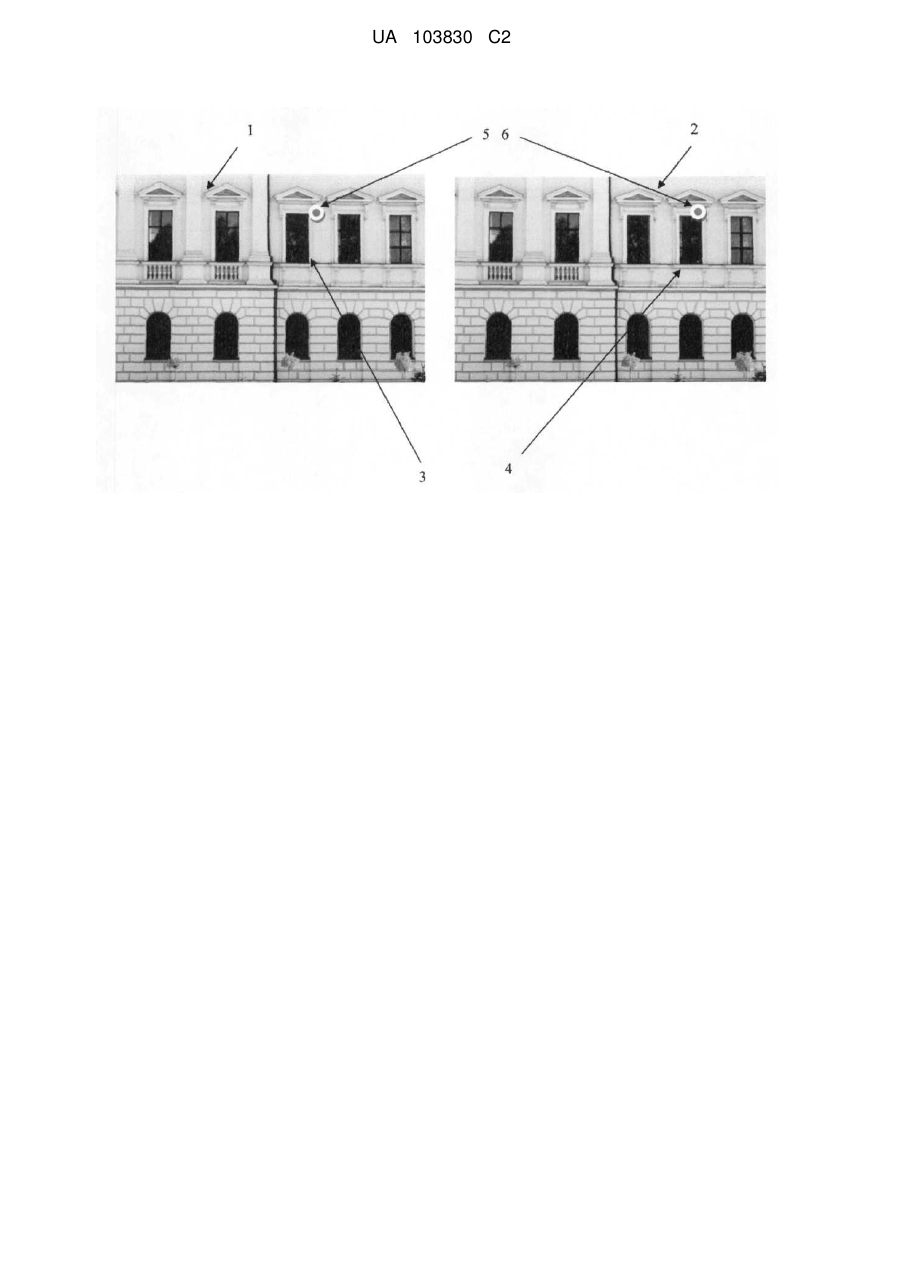

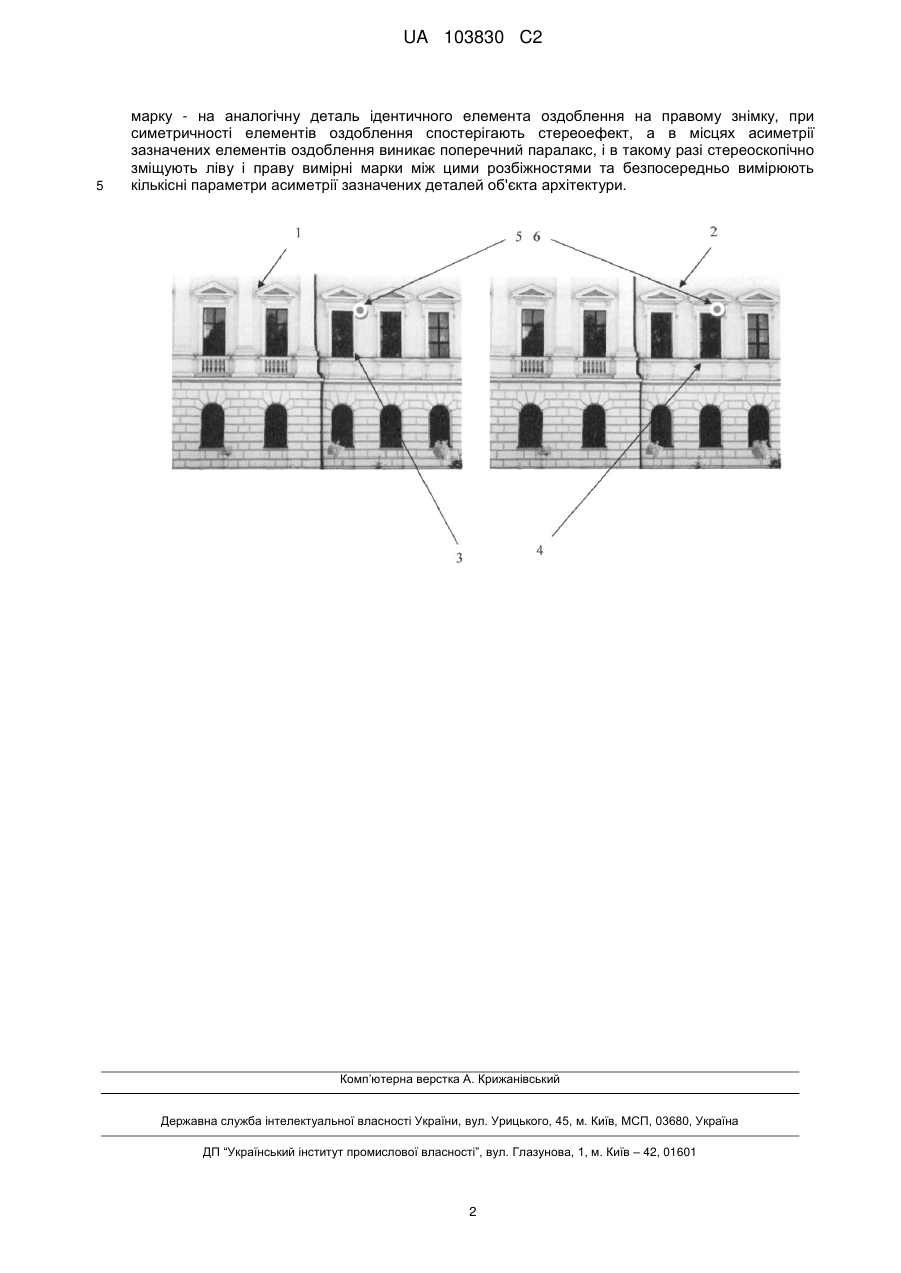

Спосіб визначення асиметрії елементів оздоблення об'єктів архітектури, що включає знімання об'єкта архітектури з двох точок базису за допомогою цифрової знімальної камери, опрацювання одержаної стереопари зображень на цифровій фотограмметричній станції з отриманням координат та розмірів деталей споруди, який відрізняється тим, що для опрацювання зазначеної стереопари зображень на цифрову фотограмметричну станцію завантажують ліве і праве зображення та відповідно орієнтують знімки, після цього на лівому знімку візують ліву вимірну марку на деталь одного елемента оздоблення, а праву вимірну марку - на аналогічну деталь ідентичного елемента оздоблення на правому знімку, при симетричності елементів оздоблення спостерігають стереоефект, а в місцях асиметрії зазначених елементів оздоблення виникає поперечний паралакс, і в такому разі стереоскопічно зміщують ліву і праву вимірні марки між цими розбіжностями та безпосередньо вимірюють кількісні параметри асиметрії зазначених деталей об'єкта архітектури.
Текст

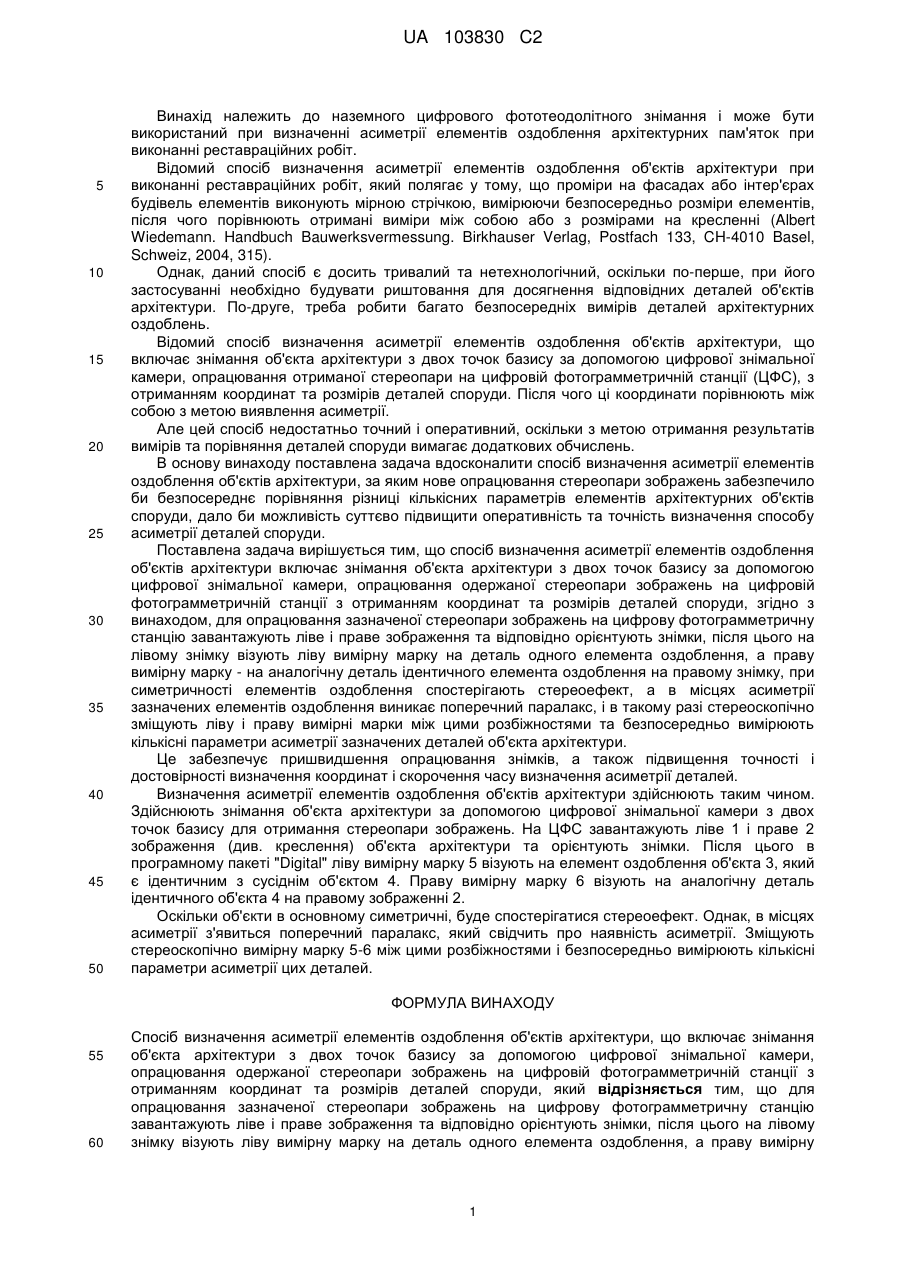

Реферат: Винахід належить до наземного фототеодолітного знімання і може бути використаний при виконанні реставраційних робіт пам'яток архітектури. Спосіб визначення асиметрії елементів оздоблення об'єктів архітектури включає знімання об'єкта архітектури з двох точок базису за допомогою цифрової знімальної камери, опрацювання одержаної стереопари зображень на цифровій фотограмметричній станції з отриманням координат та розмірів деталей споруди. Згідно з винаходом, для опрацювання зазначеної стереопари зображень на цифрову фотограмметричну станцію завантажують ліве і праве зображення та відповідно орієнтують знімки. Після цього на лівому знімку візують ліву вимірну марку на деталь одного елемента оздоблення, а праву вимірну марку - на аналогічну деталь ідентичного елемента оздоблення на правому знімку. При симетричності елементів оздоблення спостерігають стереоефект, а в місцях асиметрії зазначених елементів оздоблення виникає поперечний паралакс. В такому разі стереоскопічно зміщують ліву і праву вимірні марки між цими розбіжностями та безпосередньо вимірюють кількісні параметри асиметрії зазначених деталей об'єкта архітектури. Спосіб забезпечує пришвидшення опрацювання знімків, підвищення точності і достовірності визначення координат і скорочення часу визначення асиметрії деталей при виконані реставраційних робіт. UA 103830 C2 (12) UA 103830 C2 UA 103830 C2 5 10 15 20 25 30 35 40 45 50 Винахід належить до наземного цифрового фототеодолітного знімання і може бути використаний при визначенні асиметрії елементів оздоблення архітектурних пам'яток при виконанні реставраційних робіт. Відомий спосіб визначення асиметрії елементів оздоблення об'єктів архітектури при виконанні реставраційних робіт, який полягає у тому, що проміри на фасадах або інтер'єрах будівель елементів виконують мірною стрічкою, вимірюючи безпосередньо розміри елементів, після чого порівнюють отримані виміри між собою або з розмірами на кресленні (Albert Wiedemann. Handbuch Bauwerksvermessung. Birkhauser Verlag, Postfach 133, CH-4010 Basel, Schweiz, 2004, 315). Однак, даний спосіб є досить тривалий та нетехнологічний, оскільки по-перше, при його застосуванні необхідно будувати риштовання для досягнення відповідних деталей об'єктів архітектури. По-друге, треба робити багато безпосередніх вимірів деталей архітектурних оздоблень. Відомий спосіб визначення асиметрії елементів оздоблення об'єктів архітектури, що включає знімання об'єкта архітектури з двох точок базису за допомогою цифрової знімальної камери, опрацювання отриманої стереопари на цифровій фотограмметричній станції (ЦФС), з отриманням координат та розмірів деталей споруди. Після чого ці координати порівнюють між собою з метою виявлення асиметрії. Але цей спосіб недостатньо точний і оперативний, оскільки з метою отримання результатів вимірів та порівняння деталей споруди вимагає додаткових обчислень. В основу винаходу поставлена задача вдосконалити спосіб визначення асиметрії елементів оздоблення об'єктів архітектури, за яким нове опрацювання стереопари зображень забезпечило би безпосереднє порівняння різниці кількісних параметрів елементів архітектурних об'єктів споруди, дало би можливість суттєво підвищити оперативність та точність визначення способу асиметрії деталей споруди. Поставлена задача вирішується тим, що спосіб визначення асиметрії елементів оздоблення об'єктів архітектури включає знімання об'єкта архітектури з двох точок базису за допомогою цифрової знімальної камери, опрацювання одержаної стереопари зображень на цифровій фотограмметричній станції з отриманням координат та розмірів деталей споруди, згідно з винаходом, для опрацювання зазначеної стереопари зображень на цифрову фотограмметричну станцію завантажують ліве і праве зображення та відповідно орієнтують знімки, після цього на лівому знімку візують ліву вимірну марку на деталь одного елемента оздоблення, а праву вимірну марку - на аналогічну деталь ідентичного елемента оздоблення на правому знімку, при симетричності елементів оздоблення спостерігають стереоефект, а в місцях асиметрії зазначених елементів оздоблення виникає поперечний паралакс, і в такому разі стереоскопічно зміщують ліву і праву вимірні марки між цими розбіжностями та безпосередньо вимірюють кількісні параметри асиметрії зазначених деталей об'єкта архітектури. Це забезпечує пришвидшення опрацювання знімків, а також підвищення точності і достовірності визначення координат і скорочення часу визначення асиметрії деталей. Визначення асиметрії елементів оздоблення об'єктів архітектури здійснюють таким чином. Здійснюють знімання об'єкта архітектури за допомогою цифрової знімальної камери з двох точок базису для отримання стереопари зображень. На ЦФС завантажують ліве 1 і праве 2 зображення (див. креслення) об'єкта архітектури та орієнтують знімки. Після цього в програмному пакеті "Digital" ліву вимірну марку 5 візують на елемент оздоблення об'єкта 3, який є ідентичним з сусіднім об'єктом 4. Праву вимірну марку 6 візують на аналогічну деталь ідентичного об'єкта 4 на правому зображенні 2. Оскільки об'єкти в основному симетричні, буде спостерігатися стереоефект. Однак, в місцях асиметрії з'явиться поперечний паралакс, який свідчить про наявність асиметрії. Зміщують стереоскопічно вимірну марку 5-6 між цими розбіжностями і безпосередньо вимірюють кількісні параметри асиметрії цих деталей. ФОРМУЛА ВИНАХОДУ 55 60 Спосіб визначення асиметрії елементів оздоблення об'єктів архітектури, що включає знімання об'єкта архітектури з двох точок базису за допомогою цифрової знімальної камери, опрацювання одержаної стереопари зображень на цифровій фотограмметричній станції з отриманням координат та розмірів деталей споруди, який відрізняється тим, що для опрацювання зазначеної стереопари зображень на цифрову фотограмметричну станцію завантажують ліве і праве зображення та відповідно орієнтують знімки, після цього на лівому знімку візують ліву вимірну марку на деталь одного елемента оздоблення, а праву вимірну 1 UA 103830 C2 5 марку - на аналогічну деталь ідентичного елемента оздоблення на правому знімку, при симетричності елементів оздоблення спостерігають стереоефект, а в місцях асиметрії зазначених елементів оздоблення виникає поперечний паралакс, і в такому разі стереоскопічно зміщують ліву і праву вимірні марки між цими розбіжностями та безпосередньо вимірюють кількісні параметри асиметрії зазначених деталей об'єкта архітектури. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюHlotov Volodymyr Mykolaiovych
Автори російськоюГлотов Владимир Николаевич
МПК / Мітки
МПК: G01C 11/00
Мітки: асиметрії, визначення, елементів, спосіб, архітектури, об'єктів, оздоблення
