Спосіб фумігації зернової маси фосфіном

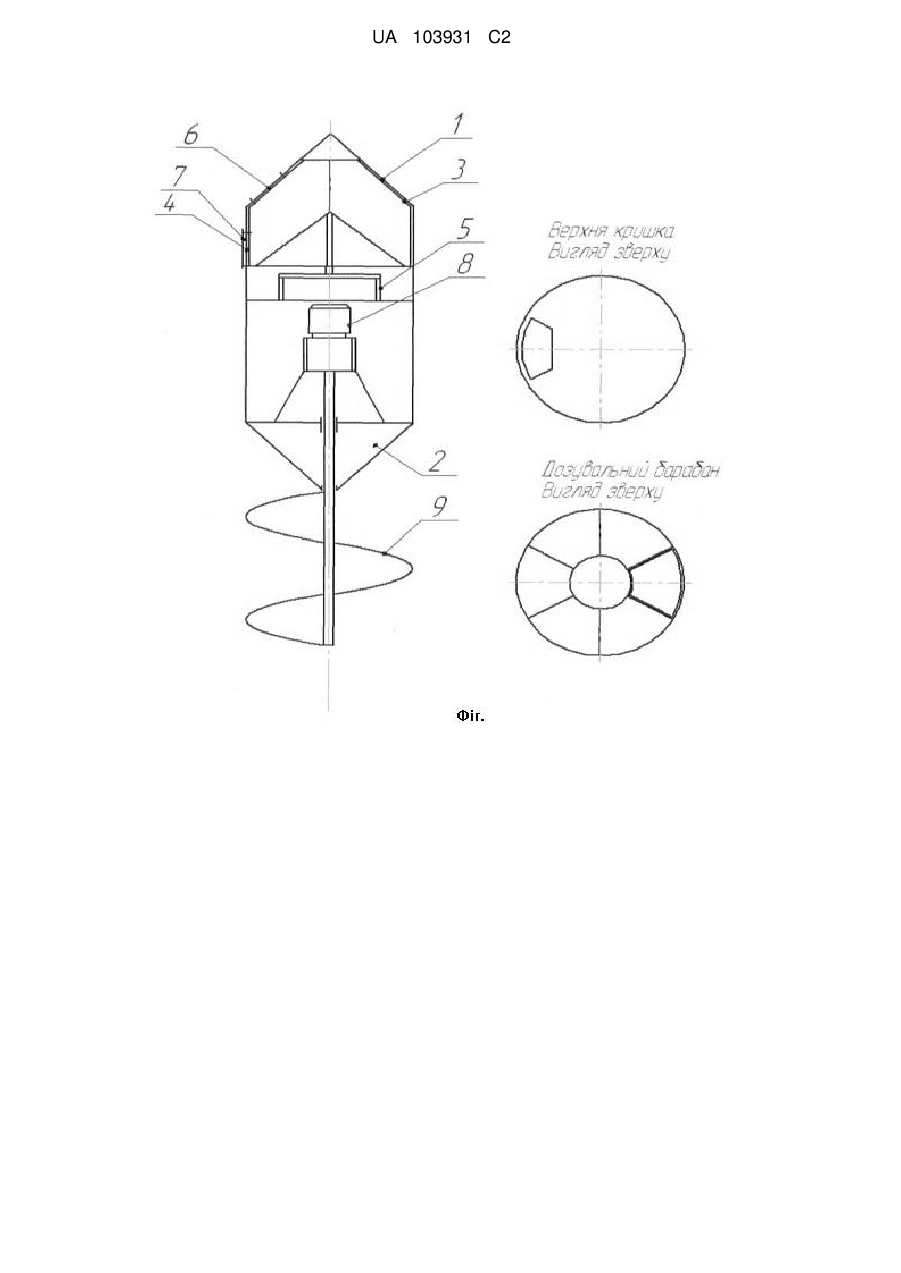

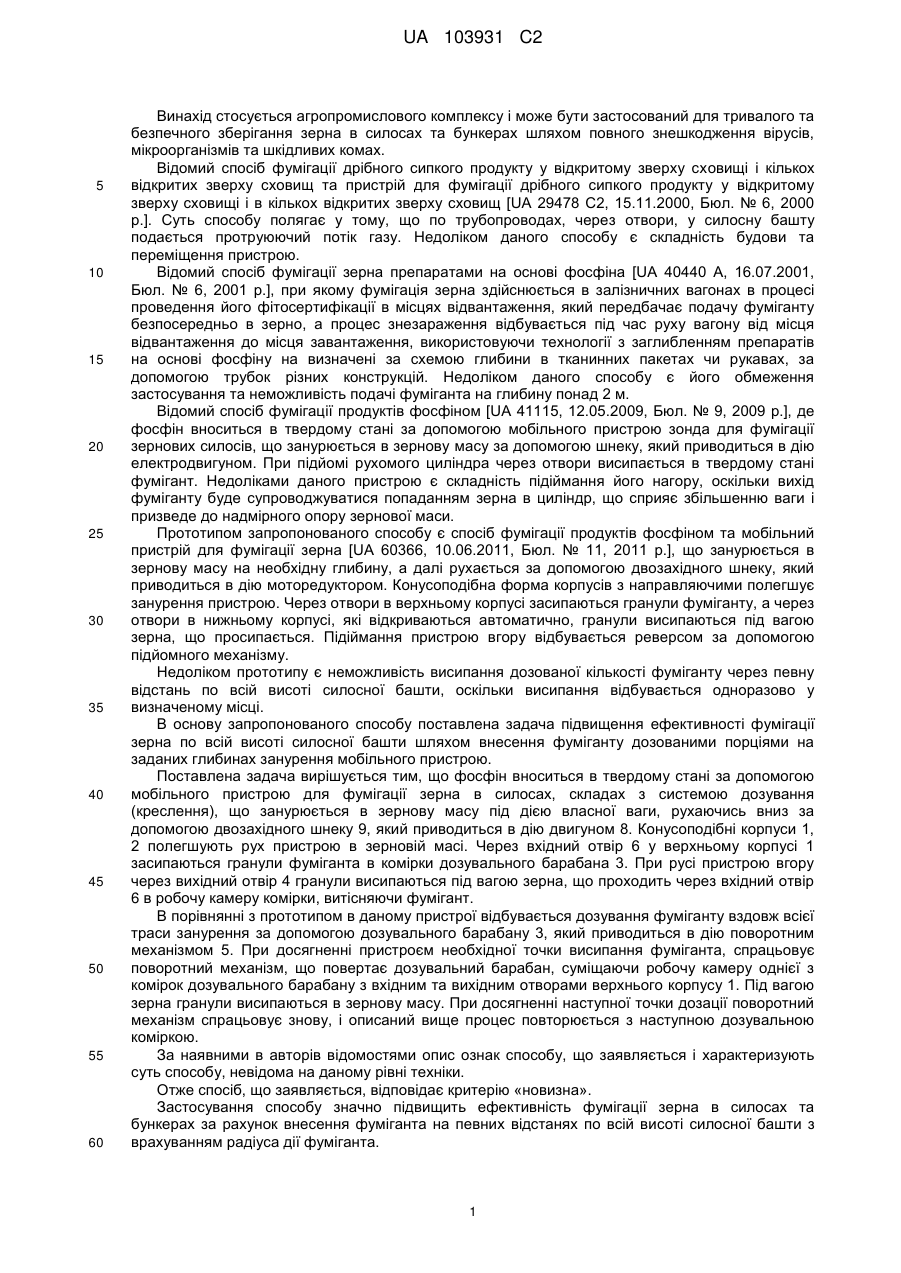

Реферат: Винахід належить до агропромислового комплексу, зокрема до способів консервування харчового зерна. Спосіб фумігації зернової маси фосфіном, що подається в твердому стані, значно підвищить ефективність фумігації зерна в силосах та бункерах за рахунок внесення фуміганта дозовано та на певних відстанях по всій висоті силосної башти з врахуванням радіуса дії фуміганта. UA 103931 C2 (12) UA 103931 C2 UA 103931 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується агропромислового комплексу і може бути застосований для тривалого та безпечного зберігання зерна в силосах та бункерах шляхом повного знешкодження вірусів, мікроорганізмів та шкідливих комах. Відомий спосіб фумігації дрібного сипкого продукту у відкритому зверху сховищі і кількох відкритих зверху сховищ та пристрій для фумігації дрібного сипкого продукту у відкритому зверху сховищі і в кількох відкритих зверху сховищ [UA 29478 С2, 15.11.2000, Бюл. № 6, 2000 р.]. Суть способу полягає у тому, що по трубопроводах, через отвори, у силосну башту подається протруюючий потік газу. Недоліком даного способу є складність будови та переміщення пристрою. Відомий спосіб фумігації зерна препаратами на основі фосфіна [UA 40440 А, 16.07.2001, Бюл. № 6, 2001 р.], при якому фумігація зерна здійснюється в залізничних вагонах в процесі проведення його фітосертифікації в місцях відвантаження, який передбачає подачу фуміганту безпосередньо в зерно, а процес знезараження відбувається під час руху вагону від місця відвантаження до місця завантаження, використовуючи технології з заглибленням препаратів на основі фосфіну на визначені за схемою глибини в тканинних пакетах чи рукавах, за допомогою трубок різних конструкцій. Недоліком даного способу є його обмеження застосування та неможливість подачі фуміганта на глибину понад 2 м. Відомий спосіб фумігації продуктів фосфіном [UA 41115, 12.05.2009, Бюл. № 9, 2009 p.], де фосфін вноситься в твердому стані за допомогою мобільного пристрою зонда для фумігації зернових силосів, що занурюється в зернову масу за допомогою шнеку, який приводиться в дію електродвигуном. При підйомі рухомого циліндра через отвори висипається в твердому стані фумігант. Недоліками даного пристрою є складність підіймання його нагору, оскільки вихід фуміганту буде супроводжуватися попаданням зерна в циліндр, що сприяє збільшенню ваги і призведе до надмірного опору зернової маси. Прототипом запропонованого способу є спосіб фумігації продуктів фосфіном та мобільний пристрій для фумігації зерна [UA 60366, 10.06.2011, Бюл. № 11, 2011 p.], що занурюється в зернову масу на необхідну глибину, а далі рухається за допомогою двозахідного шнеку, який приводиться в дію моторедуктором. Конусоподібна форма корпусів з направляючими полегшує занурення пристрою. Через отвори в верхньому корпусі засипаються гранули фуміганту, а через отвори в нижньому корпусі, які відкриваються автоматично, гранули висипаються під вагою зерна, що просипається. Підіймання пристрою вгору відбувається реверсом за допомогою підйомного механізму. Недоліком прототипу є неможливість висипання дозованої кількості фуміганту через певну відстань по всій висоті силосної башти, оскільки висипання відбувається одноразово у визначеному місці. В основу запропонованого способу поставлена задача підвищення ефективності фумігації зерна по всій висоті силосної башти шляхом внесення фуміганту дозованими порціями на заданих глибинах занурення мобільного пристрою. Поставлена задача вирішується тим, що фосфін вноситься в твердому стані за допомогою мобільного пристрою для фумігації зерна в силосах, складах з системою дозування (креслення), що занурюється в зернову масу під дією власної ваги, рухаючись вниз за допомогою двозахідного шнеку 9, який приводиться в дію двигуном 8. Конусоподібні корпуси 1, 2 полегшують рух пристрою в зерновій масі. Через вхідний отвір 6 у верхньому корпусі 1 засипаються гранули фуміганта в комірки дозувального барабана 3. При русі пристрою вгору через вихідний отвір 4 гранули висипаються під вагою зерна, що проходить через вхідний отвір 6 в робочу камеру комірки, витісняючи фумігант. В порівнянні з прототипом в даному пристрої відбувається дозування фуміганту вздовж всієї траси занурення за допомогою дозувального барабану 3, який приводиться в дію поворотним механізмом 5. При досягненні пристроєм необхідної точки висипання фуміганта, спрацьовує поворотний механізм, що повертає дозувальний барабан, суміщаючи робочу камеру однієї з комірок дозувального барабану з вхідним та вихідним отворами верхнього корпусу 1. Під вагою зерна гранули висипаються в зернову масу. При досягненні наступної точки дозації поворотний механізм спрацьовує знову, і описаний вище процес повторюється з наступною дозувальною коміркою. За наявними в авторів відомостями опис ознак способу, що заявляється і характеризують суть способу, невідома на даному рівні техніки. Отже спосіб, що заявляється, відповідає критерію «новизна». Застосування способу значно підвищить ефективність фумігації зерна в силосах та бункерах за рахунок внесення фуміганта на певних відстанях по всій висоті силосної башти з врахуванням радіуса дії фуміганта. 1 UA 103931 C2 ФОРМУЛА ВИНАХОДУ 5 Спосіб фумігації зернової маси фосфіном, що подається в твердому стані, який відрізняється тим, що фосфін вносять в зернову масу мобільним пристроєм з системою дозування порціями на певних відстанях по всій висоті силосної башти або бункера з врахуванням радіуса дії фуміганту. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
