Привід в’язальної машини

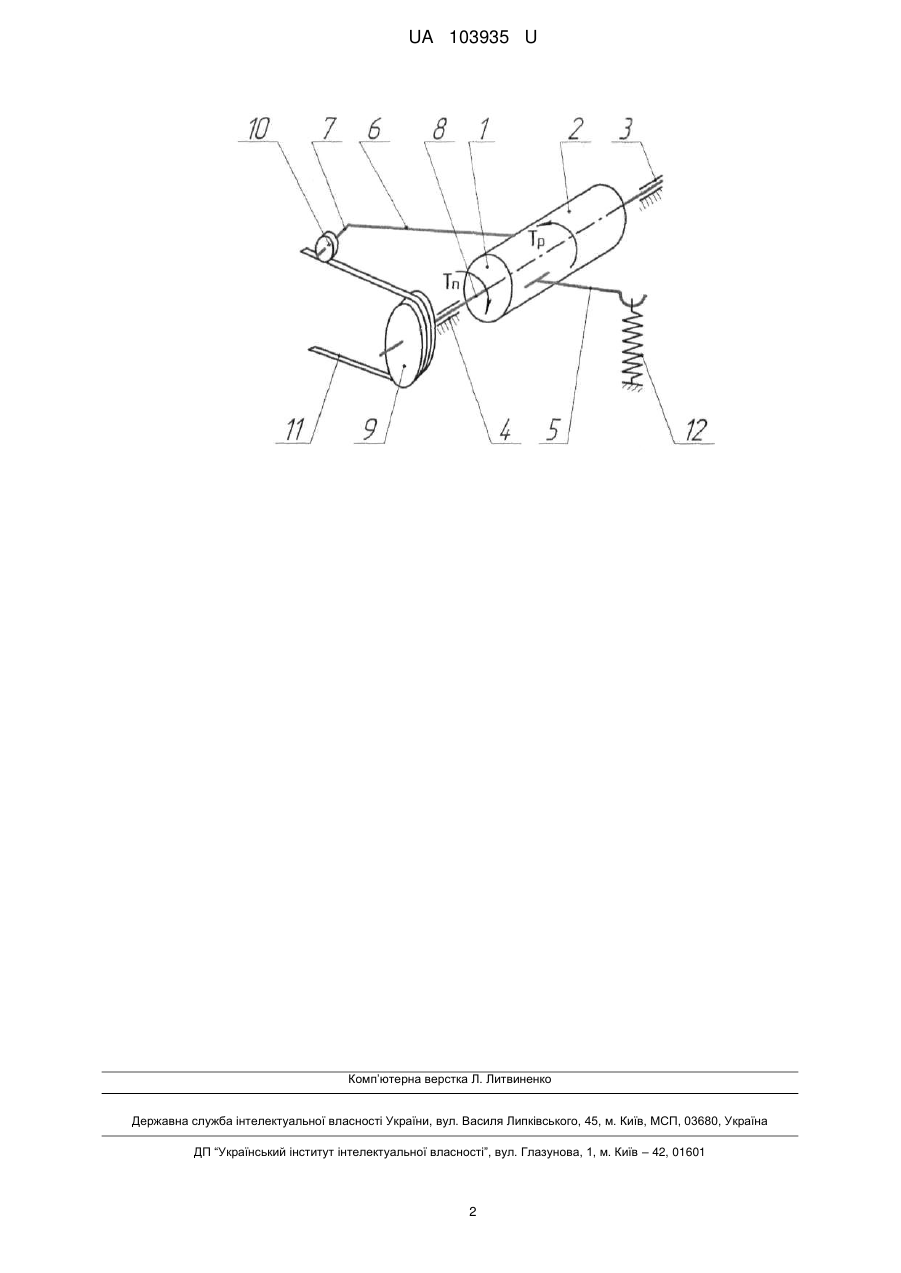

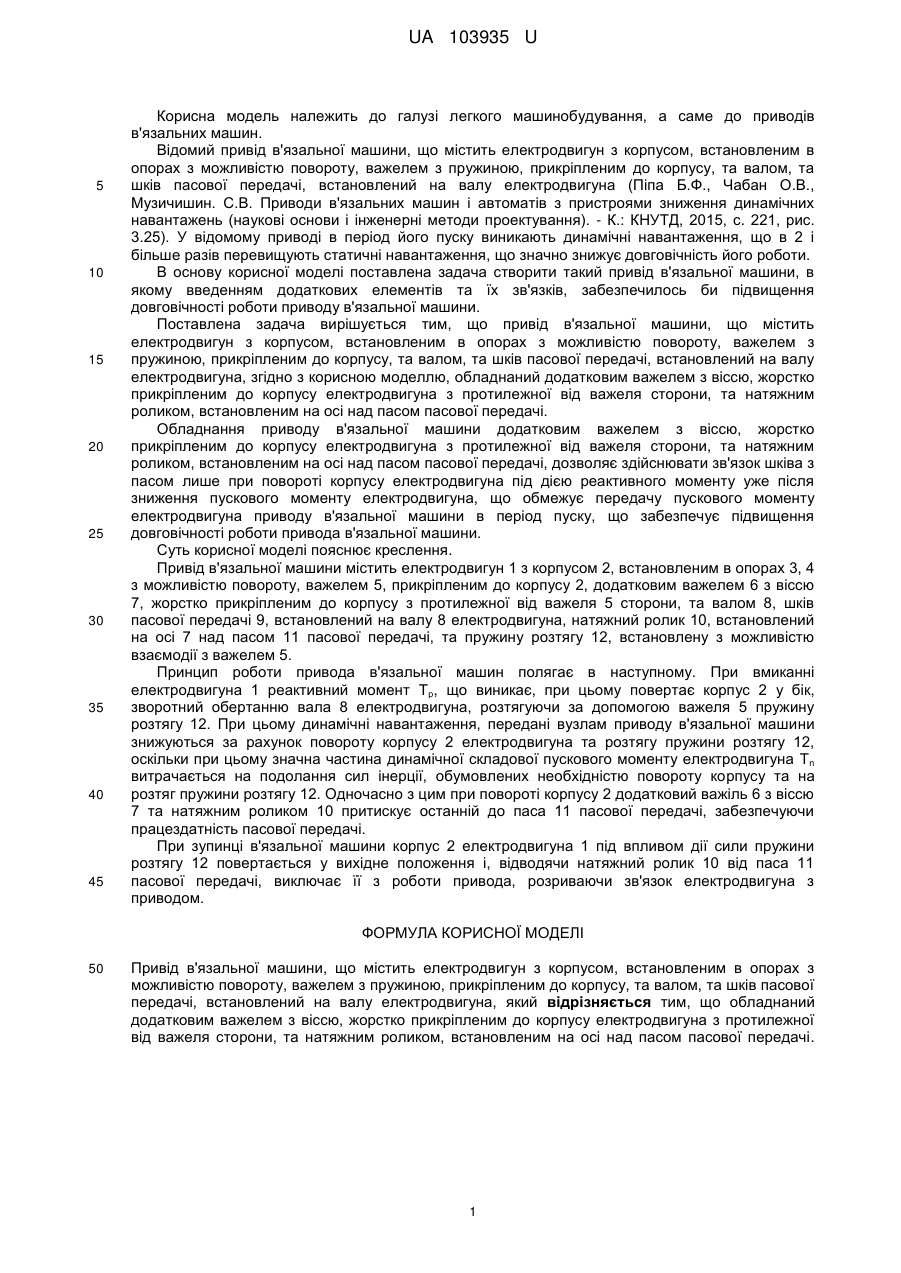

Реферат: Привід в'язальної машини містить електродвигун з корпусом, встановленим в опорах з можливістю повороту, важелем з пружиною, прикріпленим до корпусу, та валом, та шків пасової передачі, встановлений на валу електродвигуна. Обладнаний додатковим важелем з віссю, жорстко прикріпленим до корпусу електродвигуна з протилежної від важеля сторони, та натяжним роликом, встановленим на осі над пасом пасової передачі. UA 103935 U (12) UA 103935 U UA 103935 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі легкого машинобудування, а саме до приводів в'язальних машин. Відомий привід в'язальної машини, що містить електродвигун з корпусом, встановленим в опорах з можливістю повороту, важелем з пружиною, прикріпленим до корпусу, та валом, та шків пасової передачі, встановлений на валу електродвигуна (Піпа Б.Ф., Чабан О.В., Музичишин. С.В. Приводи в'язальних машин і автоматів з пристроями зниження динамічних навантажень (наукові основи і інженерні методи проектування). - К.: КНУТД, 2015, с. 221, рис. 3.25). У відомому приводі в період його пуску виникають динамічні навантаження, що в 2 і більше разів перевищують статичні навантаження, що значно знижує довговічність його роботи. В основу корисної моделі поставлена задача створити такий привід в'язальної машини, в якому введенням додаткових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи приводу в'язальної машини. Поставлена задача вирішується тим, що привід в'язальної машини, що містить електродвигун з корпусом, встановленим в опорах з можливістю повороту, важелем з пружиною, прикріпленим до корпусу, та валом, та шків пасової передачі, встановлений на валу електродвигуна, згідно з корисною моделлю, обладнаний додатковим важелем з віссю, жорстко прикріпленим до корпусу електродвигуна з протилежної від важеля сторони, та натяжним роликом, встановленим на осі над пасом пасової передачі. Обладнання приводу в'язальної машини додатковим важелем з віссю, жорстко прикріпленим до корпусу електродвигуна з протилежної від важеля сторони, та натяжним роликом, встановленим на осі над пасом пасової передачі, дозволяє здійснювати зв'язок шківа з пасом лише при повороті корпусу електродвигуна під дією реактивного моменту уже після зниження пускового моменту електродвигуна, що обмежує передачу пускового моменту електродвигуна приводу в'язальної машини в період пуску, що забезпечує підвищення довговічності роботи привода в'язальної машини. Суть корисної моделі пояснює креслення. Привід в'язальної машини містить електродвигун 1 з корпусом 2, встановленим в опорах 3, 4 з можливістю повороту, важелем 5, прикріпленим до корпусу 2, додатковим важелем 6 з віссю 7, жорстко прикріпленим до корпусу з протилежної від важеля 5 сторони, та валом 8, шків пасової передачі 9, встановлений на валу 8 електродвигуна, натяжний ролик 10, встановлений на осі 7 над пасом 11 пасової передачі, та пружину розтягу 12, встановлену з можливістю взаємодії з важелем 5. Принцип роботи привода в'язальної машин полягає в наступному. При вмиканні електродвигуна 1 реактивний момент Тр, що виникає, при цьому повертає корпус 2 у бік, зворотний обертанню вала 8 електродвигуна, розтягуючи за допомогою важеля 5 пружину розтягу 12. При цьому динамічні навантаження, передані вузлам приводу в'язальної машини знижуються за рахунок повороту корпусу 2 електродвигуна та розтягу пружини розтягу 12, оскільки при цьому значна частина динамічної складової пускового моменту електродвигуна Тn витрачається на подолання сил інерції, обумовлених необхідністю повороту корпусу та на розтяг пружини розтягу 12. Одночасно з цим при повороті корпусу 2 додатковий важіль 6 з віссю 7 та натяжним роликом 10 притискує останній до паса 11 пасової передачі, забезпечуючи працездатність пасової передачі. При зупинці в'язальної машини корпус 2 електродвигуна 1 під впливом дії сили пружини розтягу 12 повертається у вихідне положення і, відводячи натяжний ролик 10 від паса 11 пасової передачі, виключає її з роботи привода, розриваючи зв'язок електродвигуна з приводом. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Привід в'язальної машини, що містить електродвигун з корпусом, встановленим в опорах з можливістю повороту, важелем з пружиною, прикріпленим до корпусу, та валом, та шків пасової передачі, встановлений на валу електродвигуна, який відрізняється тим, що обладнаний додатковим важелем з віссю, жорстко прикріпленим до корпусу електродвигуна з протилежної від важеля сторони, та натяжним роликом, встановленим на осі над пасом пасової передачі. 1 UA 103935 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
