Привід круглов’язальної машини

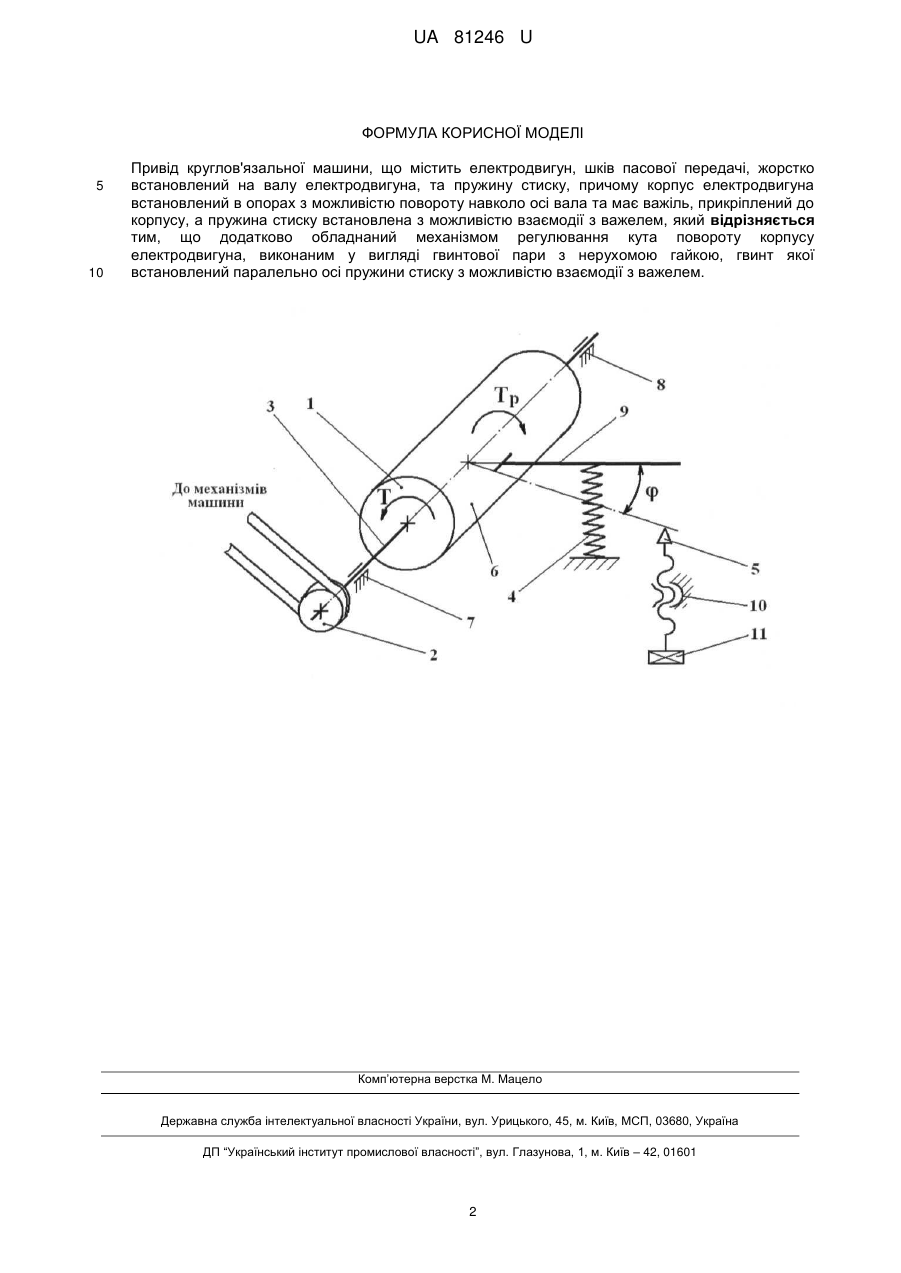

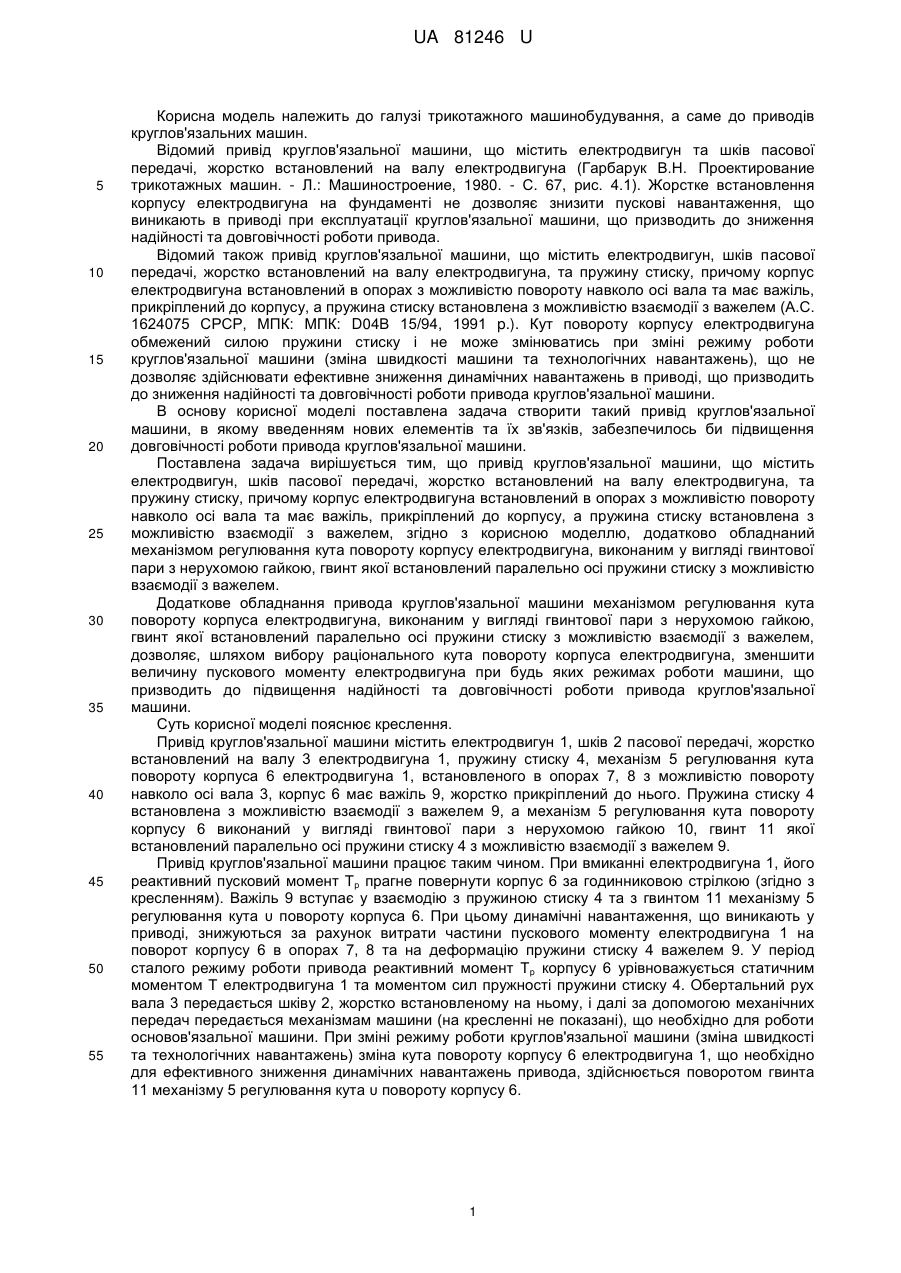

Реферат: Привід круглов'язальної машини містить електродвигун, шків пасової передачі, жорстко встановлений на валу електродвигуна, та пружину стиску, причому корпус електродвигуна встановлений в опорах з можливістю повороту навколо осі вала та має важіль, прикріплений до корпусу, а пружина стиску встановлена з можливістю взаємодії з важелем. Додатково обладнаний механізмом регулювання кута повороту корпусу електродвигуна, виконаним у вигляді гвинтової пари з нерухомою гайкою, гвинт якої встановлений паралельно осі пружини стиску з можливістю взаємодії з важелем. UA 81246 U (54) ПРИВІД КРУГЛОВ'ЯЗАЛЬНОЇ МАШИНИ UA 81246 U UA 81246 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі трикотажного машинобудування, а саме до приводів круглов'язальних машин. Відомий привід круглов'язальної машини, що містить електродвигун та шків пасової передачі, жорстко встановлений на валу електродвигуна (Гарбарук В.Н. Проектирование трикотажных машин. - Л.: Машиностроение, 1980. - С. 67, рис. 4.1). Жорстке встановлення корпусу електродвигуна на фундаменті не дозволяє знизити пускові навантаження, що виникають в приводі при експлуатації круглов'язальної машини, що призводить до зниження надійності та довговічності роботи привода. Відомий також привід круглов'язальної машини, що містить електродвигун, шків пасової передачі, жорстко встановлений на валу електродвигуна, та пружину стиску, причому корпус електродвигуна встановлений в опорах з можливістю повороту навколо осі вала та має важіль, прикріплений до корпусу, а пружина стиску встановлена з можливістю взаємодії з важелем (А.С. 1624075 СРСР, МПК: МПК: D04В 15/94, 1991 p.). Кут повороту корпусу електродвигуна обмежений силою пружини стиску і не може змінюватись при зміні режиму роботи круглов'язальної машини (зміна швидкості машини та технологічних навантажень), що не дозволяє здійснювати ефективне зниження динамічних навантажень в приводі, що призводить до зниження надійності та довговічності роботи привода круглов'язальної машини. В основу корисної моделі поставлена задача створити такий привід круглов'язальної машини, в якому введенням нових елементів та їх зв'язків, забезпечилось би підвищення довговічності роботи привода круглов'язальної машини. Поставлена задача вирішується тим, що привід круглов'язальної машини, що містить електродвигун, шків пасової передачі, жорстко встановлений на валу електродвигуна, та пружину стиску, причому корпус електродвигуна встановлений в опорах з можливістю повороту навколо осі вала та має важіль, прикріплений до корпусу, а пружина стиску встановлена з можливістю взаємодії з важелем, згідно з корисною моделлю, додатково обладнаний механізмом регулювання кута повороту корпусу електродвигуна, виконаним у вигляді гвинтової пари з нерухомою гайкою, гвинт якої встановлений паралельно осі пружини стиску з можливістю взаємодії з важелем. Додаткове обладнання привода круглов'язальної машини механізмом регулювання кута повороту корпуса електродвигуна, виконаним у вигляді гвинтової пари з нерухомою гайкою, гвинт якої встановлений паралельно осі пружини стиску з можливістю взаємодії з важелем, дозволяє, шляхом вибору раціонального кута повороту корпуса електродвигуна, зменшити величину пускового моменту електродвигуна при будь яких режимах роботи машини, що призводить до підвищення надійності та довговічності роботи привода круглов'язальної машини. Суть корисної моделі пояснює креслення. Привід круглов'язальної машини містить електродвигун 1, шків 2 пасової передачі, жорстко встановлений на валу 3 електродвигуна 1, пружину стиску 4, механізм 5 регулювання кута повороту корпуса 6 електродвигуна 1, встановленого в опорах 7, 8 з можливістю повороту навколо осі вала 3, корпус 6 має важіль 9, жорстко прикріплений до нього. Пружина стиску 4 встановлена з можливістю взаємодії з важелем 9, а механізм 5 регулювання кута повороту корпусу 6 виконаний у вигляді гвинтової пари з нерухомою гайкою 10, гвинт 11 якої встановлений паралельно осі пружини стиску 4 з можливістю взаємодії з важелем 9. Привід круглов'язальної машини працює таким чином. При вмиканні електродвигуна 1, його реактивний пусковий момент Тр прагне повернути корпус 6 за годинниковою стрілкою (згідно з кресленням). Важіль 9 вступає у взаємодію з пружиною стиску 4 та з гвинтом 11 механізму 5 регулювання кута υ повороту корпуса 6. При цьому динамічні навантаження, що виникають у приводі, знижуються за рахунок витрати частини пускового моменту електродвигуна 1 на поворот корпусу 6 в опорах 7, 8 та на деформацію пружини стиску 4 важелем 9. У період сталого режиму роботи привода реактивний момент Тр корпусу 6 урівноважується статичним моментом Т електродвигуна 1 та моментом сил пружності пружини стиску 4. Обертальний рух вала 3 передається шківу 2, жорстко встановленому на ньому, і далі за допомогою механічних передач передається механізмам машини (на кресленні не показані), що необхідно для роботи основов'язальної машини. При зміні режиму роботи круглов'язальної машини (зміна швидкості та технологічних навантажень) зміна кута повороту корпусу 6 електродвигуна 1, що необхідно для ефективного зниження динамічних навантажень привода, здійснюється поворотом гвинта 11 механізму 5 регулювання кута υ повороту корпусу 6. 1 UA 81246 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Привід круглов'язальної машини, що містить електродвигун, шків пасової передачі, жорстко встановлений на валу електродвигуна, та пружину стиску, причому корпус електродвигуна встановлений в опорах з можливістю повороту навколо осі вала та має важіль, прикріплений до корпусу, а пружина стиску встановлена з можливістю взаємодії з важелем, який відрізняється тим, що додатково обладнаний механізмом регулювання кута повороту корпусу електродвигуна, виконаним у вигляді гвинтової пари з нерухомою гайкою, гвинт якої встановлений паралельно осі пружини стиску з можливістю взаємодії з важелем. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
