Гідроавтоматична установка підготовки води фільтруванням з верхнім імпульсним бачком

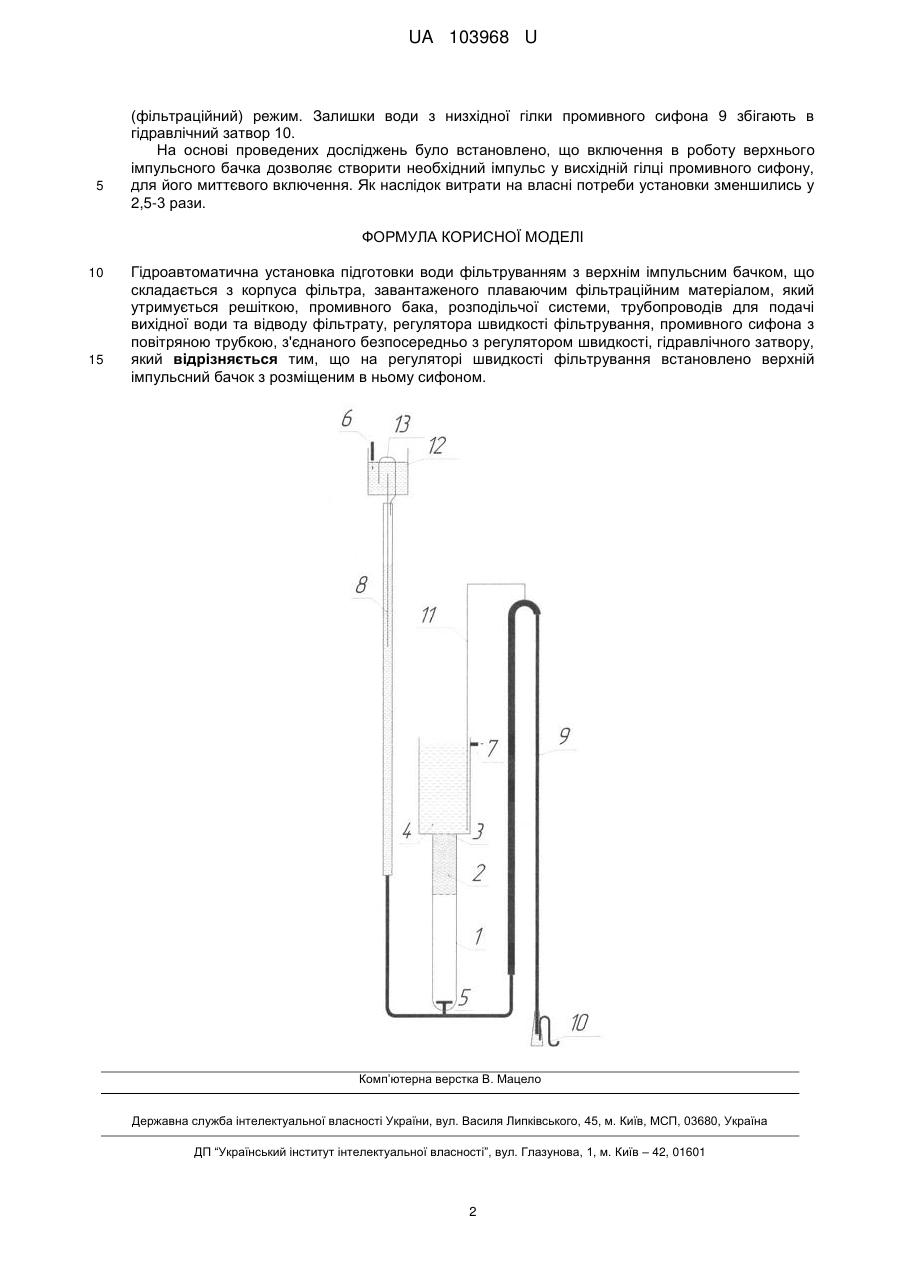

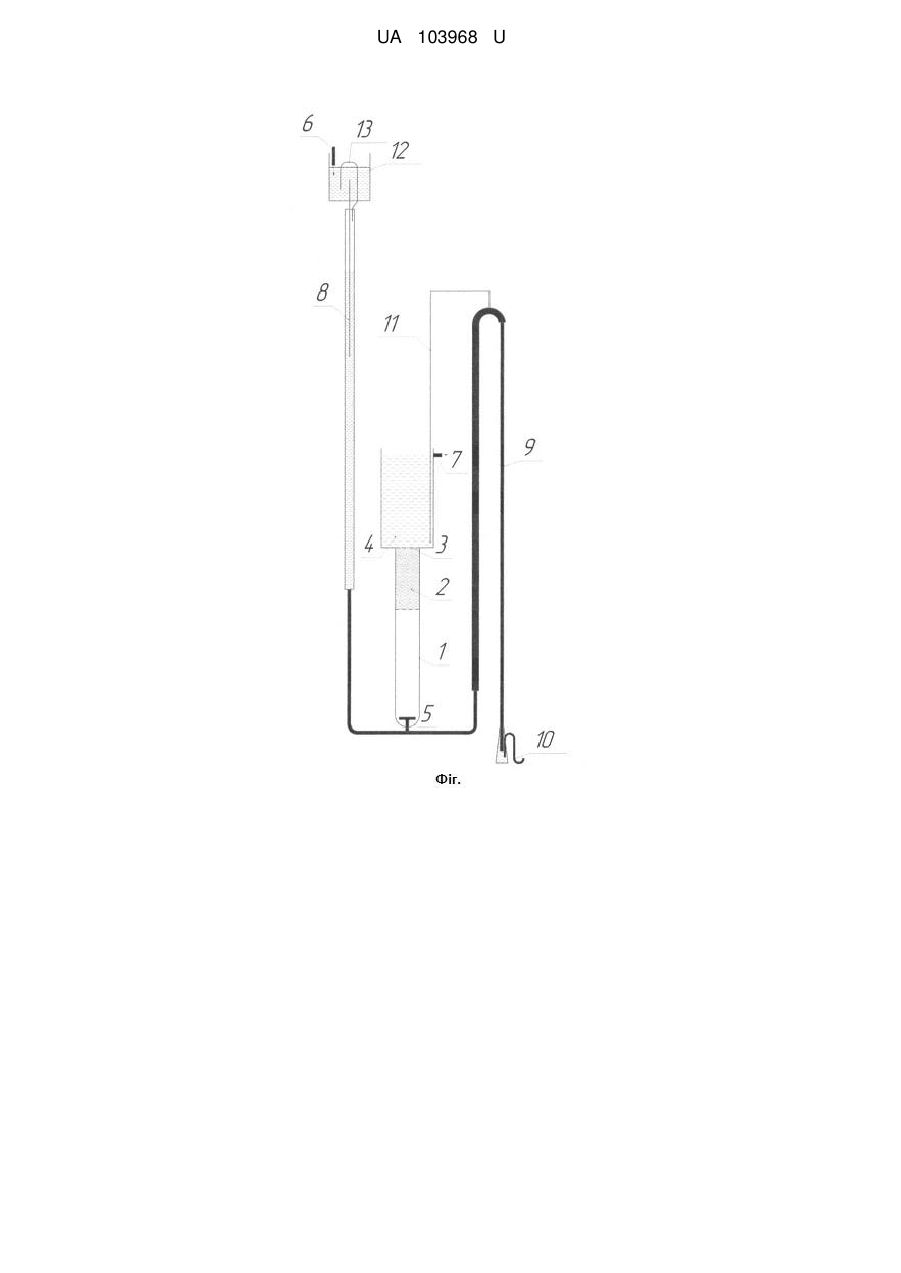

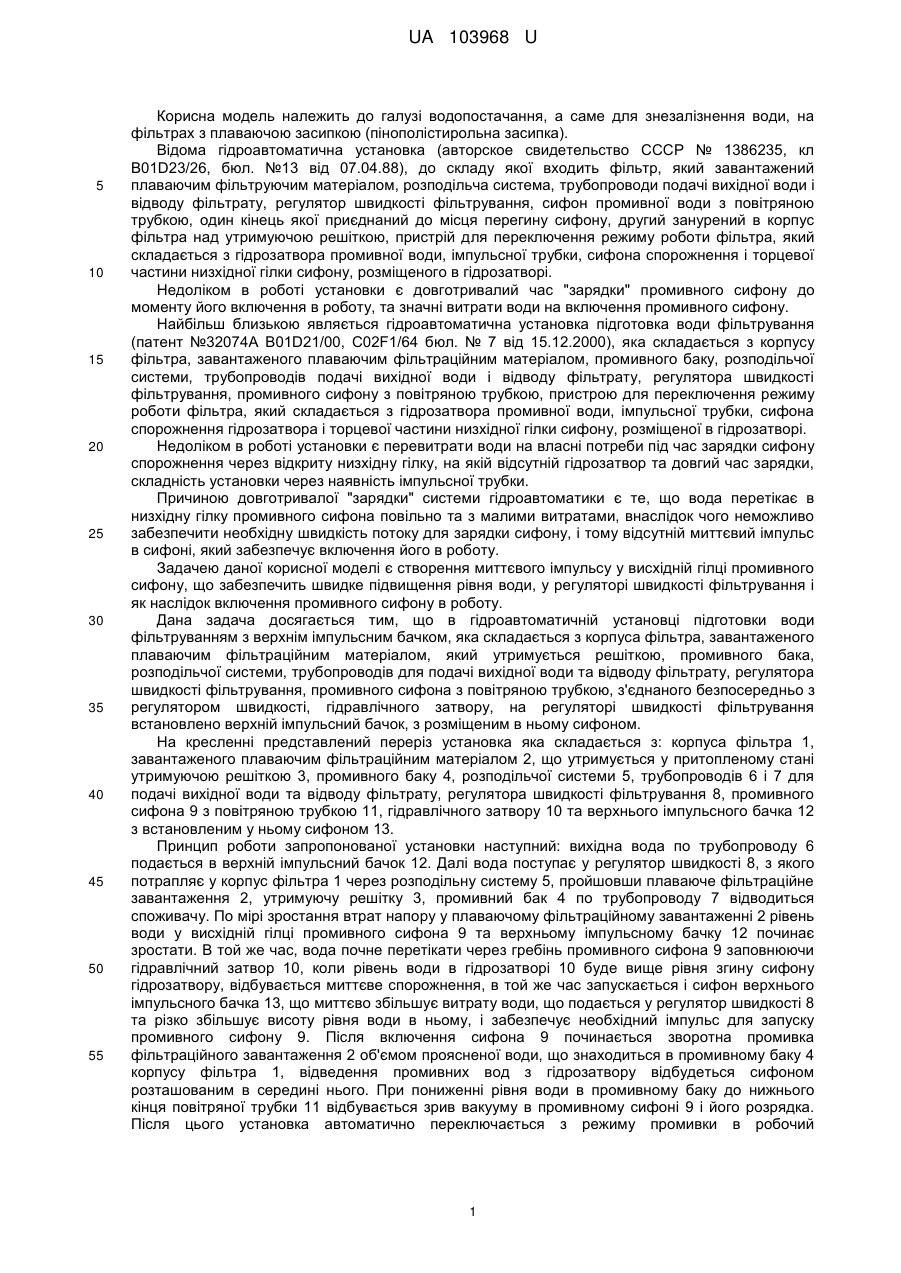

Реферат: Гідроавтоматична установка підготовки води фільтруванням з верхнім імпульсним бачком складається з корпуса фільтра, завантаженого плаваючим фільтраційним матеріалом, який утримується решіткою, промивного бака, розподільчої системи, трубопроводів для подачі вихідної води та відводу фільтрату, регулятора швидкості фільтрування, промивного сифона з повітряною трубкою, з'єднаного безпосередньо з регулятором швидкості, гідравлічного затвору. На регуляторі швидкості фільтрування встановлено верхній імпульсний бачок, з розміщеним в ньому сифоном. UA 103968 U (12) UA 103968 U UA 103968 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі водопостачання, а саме для знезалізнення води, на фільтрах з плаваючою засипкою (пінополістирольна засипка). Відома гідроавтоматична установка (авторское свидетельство СССР № 1386235, кл В01D23/26, бюл. №13 від 07.04.88), до складу якої входить фільтр, який завантажений плаваючим фільтруючим матеріалом, розподільча система, трубопроводи подачі вихідної води і відводу фільтрату, регулятор швидкості фільтрування, сифон промивної води з повітряною трубкою, один кінець якої приєднаний до місця перегину сифону, другий занурений в корпус фільтра над утримуючою решіткою, пристрій для переключення режиму роботи фільтра, який складається з гідрозатвора промивної води, імпульсної трубки, сифона спорожнення і торцевої частини низхідної гілки сифону, розміщеного в гідрозатворі. Недоліком в роботі установки є довготривалий час "зарядки" промивного сифону до моменту його включення в роботу, та значні витрати води на включення промивного сифону. Найбільш близькою являється гідроавтоматична установка підготовка води фільтрування (патент №32074А B01D21/00, C02F1/64 бюл. № 7 від 15.12.2000), яка складається з корпусу фільтра, завантаженого плаваючим фільтраційним матеріалом, промивного баку, розподільчої системи, трубопроводів подачі вихідної води і відводу фільтрату, регулятора швидкості фільтрування, промивного сифону з повітряною трубкою, пристрою для переключення режиму роботи фільтра, який складається з гідрозатвора промивної води, імпульсної трубки, сифона спорожнення гідрозатвора і торцевої частини низхідної гілки сифону, розміщеної в гідрозатворі. Недоліком в роботі установки є перевитрати води на власні потреби під час зарядки сифону спорожнення через відкриту низхідну гілку, на якій відсутній гідрозатвор та довгий час зарядки, складність установки через наявність імпульсної трубки. Причиною довготривалої "зарядки" системи гідроавтоматики є те, що вода перетікає в низхідну гілку промивного сифона повільно та з малими витратами, внаслідок чого неможливо забезпечити необхідну швидкість потоку для зарядки сифону, і тому відсутній миттєвий імпульс в сифоні, який забезпечує включення його в роботу. Задачею даної корисної моделі є створення миттєвого імпульсу у висхідній гілці промивного сифону, що забезпечить швидке підвищення рівня води, у регуляторі швидкості фільтрування і як наслідок включення промивного сифону в роботу. Дана задача досягається тим, що в гідроавтоматичній установці підготовки води фільтруванням з верхнім імпульсним бачком, яка складається з корпуса фільтра, завантаженого плаваючим фільтраційним матеріалом, який утримується решіткою, промивного бака, розподільчої системи, трубопроводів для подачі вихідної води та відводу фільтрату, регулятора швидкості фільтрування, промивного сифона з повітряною трубкою, з'єднаного безпосередньо з регулятором швидкості, гідравлічного затвору, на регуляторі швидкості фільтрування встановлено верхній імпульсний бачок, з розміщеним в ньому сифоном. На кресленні представлений переріз установка яка складається з: корпуса фільтра 1, завантаженого плаваючим фільтраційним матеріалом 2, що утримується у притопленому стані утримуючою решіткою 3, промивного баку 4, розподільчої системи 5, трубопроводів 6 і 7 для подачі вихідної води та відводу фільтрату, регулятора швидкості фільтрування 8, промивного сифона 9 з повітряною трубкою 11, гідравлічного затвору 10 та верхнього імпульсного бачка 12 з встановленим у ньому сифоном 13. Принцип роботи запропонованої установки наступний: вихідна вода по трубопроводу 6 подається в верхній імпульсний бачок 12. Далі вода поступає у регулятор швидкості 8, з якого потрапляє у корпус фільтра 1 через розподільну систему 5, пройшовши плаваюче фільтраційне завантаження 2, утримуючу решітку 3, промивний бак 4 по трубопроводу 7 відводиться споживачу. По мірі зростання втрат напору у плаваючому фільтраційному завантаженні 2 рівень води у висхідній гілці промивного сифона 9 та верхньому імпульсному бачку 12 починає зростати. В той же час, вода почне перетікати через гребінь промивного сифона 9 заповнюючи гідравлічний затвор 10, коли рівень води в гідрозатворі 10 буде вище рівня згину сифону гідрозатвору, відбувається миттєве спорожнення, в той же час запускається і сифон верхнього імпульсного бачка 13, що миттєво збільшує витрату води, що подається у регулятор швидкості 8 та різко збільшує висоту рівня води в ньому, і забезпечує необхідний імпульс для запуску промивного сифону 9. Після включення сифона 9 починається зворотна промивка фільтраційного завантаження 2 об'ємом проясненої води, що знаходиться в промивному баку 4 корпусу фільтра 1, відведення промивних вод з гідрозатвору відбудеться сифоном розташованим в середині нього. При пониженні рівня води в промивному баку до нижнього кінця повітряної трубки 11 відбувається зрив вакууму в промивному сифоні 9 і його розрядка. Після цього установка автоматично переключається з режиму промивки в робочий 1 UA 103968 U 5 (фільтраційний) режим. Залишки води з низхідної гілки промивного сифона 9 збігають в гідравлічний затвор 10. На основі проведених досліджень було встановлено, що включення в роботу верхнього імпульсного бачка дозволяє створити необхідний імпульс у висхідній гілці промивного сифону, для його миттєвого включення. Як наслідок витрати на власні потреби установки зменшились у 2,5-3 рази. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Гідроавтоматична установка підготовки води фільтруванням з верхнім імпульсним бачком, що складається з корпуса фільтра, завантаженого плаваючим фільтраційним матеріалом, який утримується решіткою, промивного бака, розподільчої системи, трубопроводів для подачі вихідної води та відводу фільтрату, регулятора швидкості фільтрування, промивного сифона з повітряною трубкою, з'єднаного безпосередньо з регулятором швидкості, гідравлічного затвору, який відрізняється тим, що на регуляторі швидкості фільтрування встановлено верхній імпульсний бачок з розміщеним в ньому сифоном. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
