Гідроавтоматична установка підготовки води фільтруванням

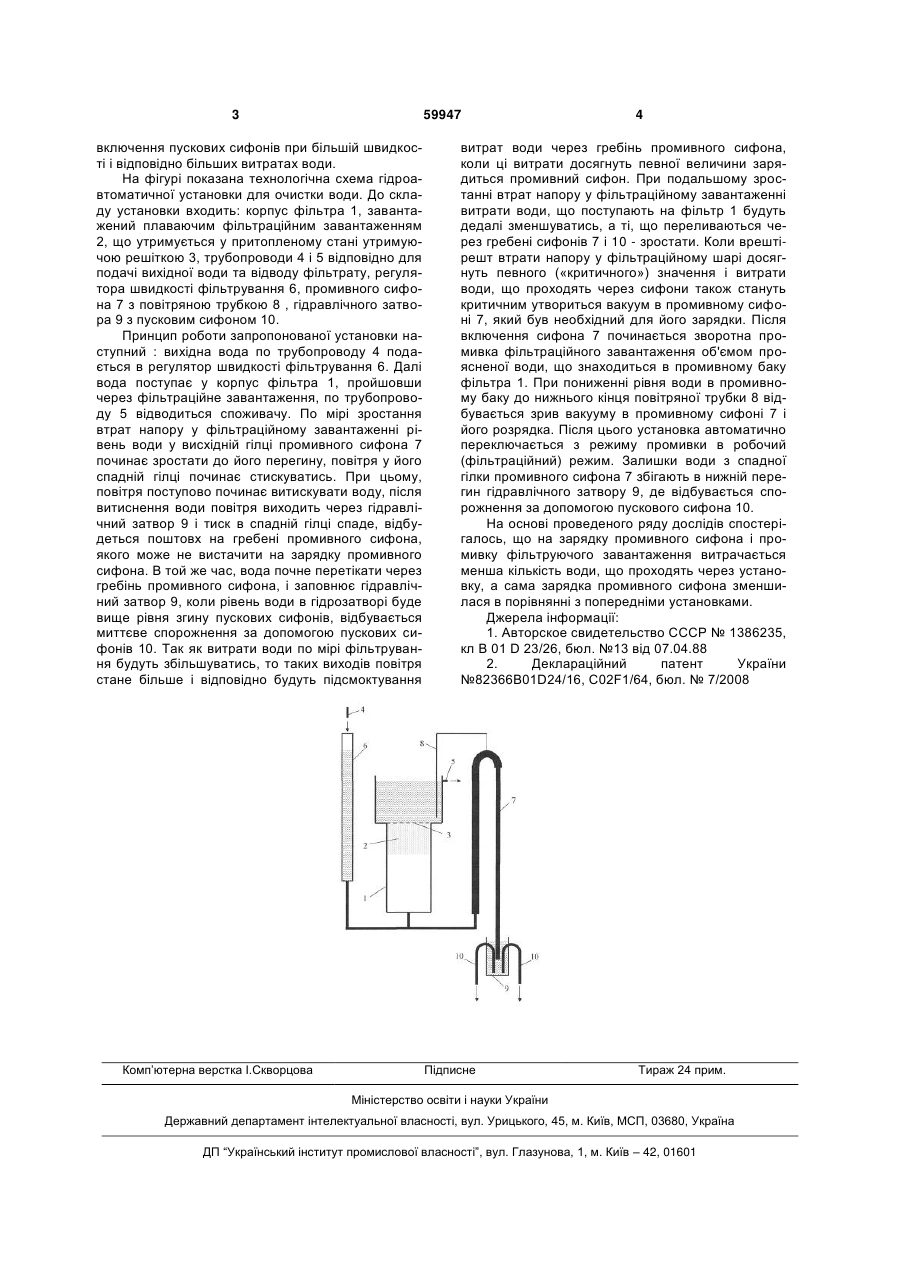

Гідроавтоматична установка для підготовки води фільтруванням, що складається з корпусу 3 59947 включення пускових сифонів при більшій швидкості і відповідно більших витратах води. На фігурі показана технологічна схема гідроавтоматичної установки для очистки води. До складу установки входить: корпус фільтра 1, завантажений плаваючим фільтраційним завантаженням 2, що утримується у притопленому стані утримуючою решіткою 3, трубопроводи 4 і 5 відповідно для подачі вихідної води та відводу фільтрату, регулятора швидкості фільтрування 6, промивного сифона 7 з повітряною трубкою 8 , гідравлічного затвора 9 з пусковим сифоном 10. Принцип роботи запропонованої установки наступний : вихідна вода по трубопроводу 4 подається в регулятор швидкості фільтрування 6. Далі вода поступає у корпус фільтра 1, пройшовши через фільтраційне завантаження, по трубопроводу 5 відводиться споживачу. По мірі зростання втрат напору у фільтраційному завантаженні рівень води у висхідній гілці промивного сифона 7 починає зростати до його перегину, повітря у його спадній гілці починає стискуватись. При цьому, повітря поступово починає витискувати воду, після витиснення води повітря виходить через гідравлічний затвор 9 і тиск в спадній гілці спаде, відбудеться поштовх на гребені промивного сифона, якого може не вистачити на зарядку промивного сифона. В той же час, вода почне перетікати через гребінь промивного сифона, і заповнює гідравлічний затвор 9, коли рівень води в гідрозатворі буде вище рівня згину пускових сифонів, відбувається миттєве спорожнення за допомогою пускових сифонів 10. Так як витрати води по мірі фільтрування будуть збільшуватись, то таких виходів повітря стане більше і відповідно будуть підсмоктування Комп’ютерна верстка І.Скворцова 4 витрат води через гребінь промивного сифона, коли ці витрати досягнуть певної величини зарядиться промивний сифон. При подальшому зростанні втрат напору у фільтраційному завантаженні витрати води, що поступають на фільтр 1 будуть дедалі зменшуватись, а ті, що переливаються через гребені сифонів 7 і 10 - зростати. Коли врештірешт втрати напору у фільтраційному шарі досягнуть певного («критичного») значення і витрати води, що проходять через сифони також стануть критичним утвориться вакуум в промивному сифоні 7, який був необхідний для його зарядки. Після включення сифона 7 починається зворотна промивка фільтраційного завантаження об'ємом проясненої води, що знаходиться в промивному баку фільтра 1. При пониженні рівня води в промивному баку до нижнього кінця повітряної трубки 8 відбувається зрив вакууму в промивному сифоні 7 і його розрядка. Після цього установка автоматично переключається з режиму промивки в робочий (фільтраційний) режим. Залишки води з спадної гілки промивного сифона 7 збігають в нижній перегин гідравлічного затвору 9, де відбувається спорожнення за допомогою пускового сифона 10. На основі проведеного ряду дослідів спостерігалось, що на зарядку промивного сифона і промивку фільтруючого завантаження витрачається менша кількість води, що проходять через установку, а сама зарядка промивного сифона зменшилася в порівнянні з попередніми установками. Джерела інформації: 1. Авторское свидетельство СССР № 1386235, кл В 01 D 23/26, бюл. №13 від 07.04.88 2. Деклараційний патент України №82366B01D24/16, C02F1/64, бюл. № 7/2008 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
