Підкопуючий робочий орган картоплезбиральної машини

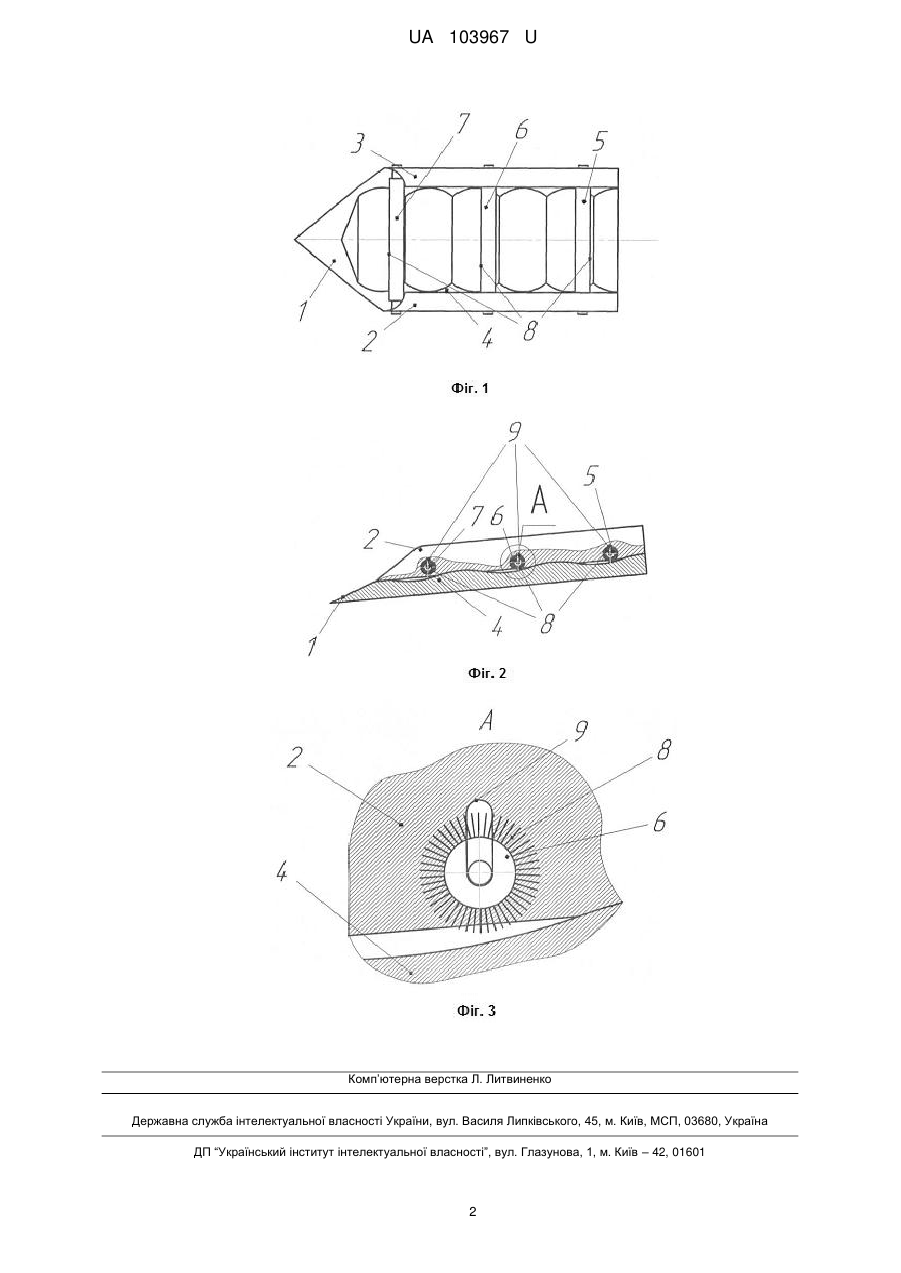

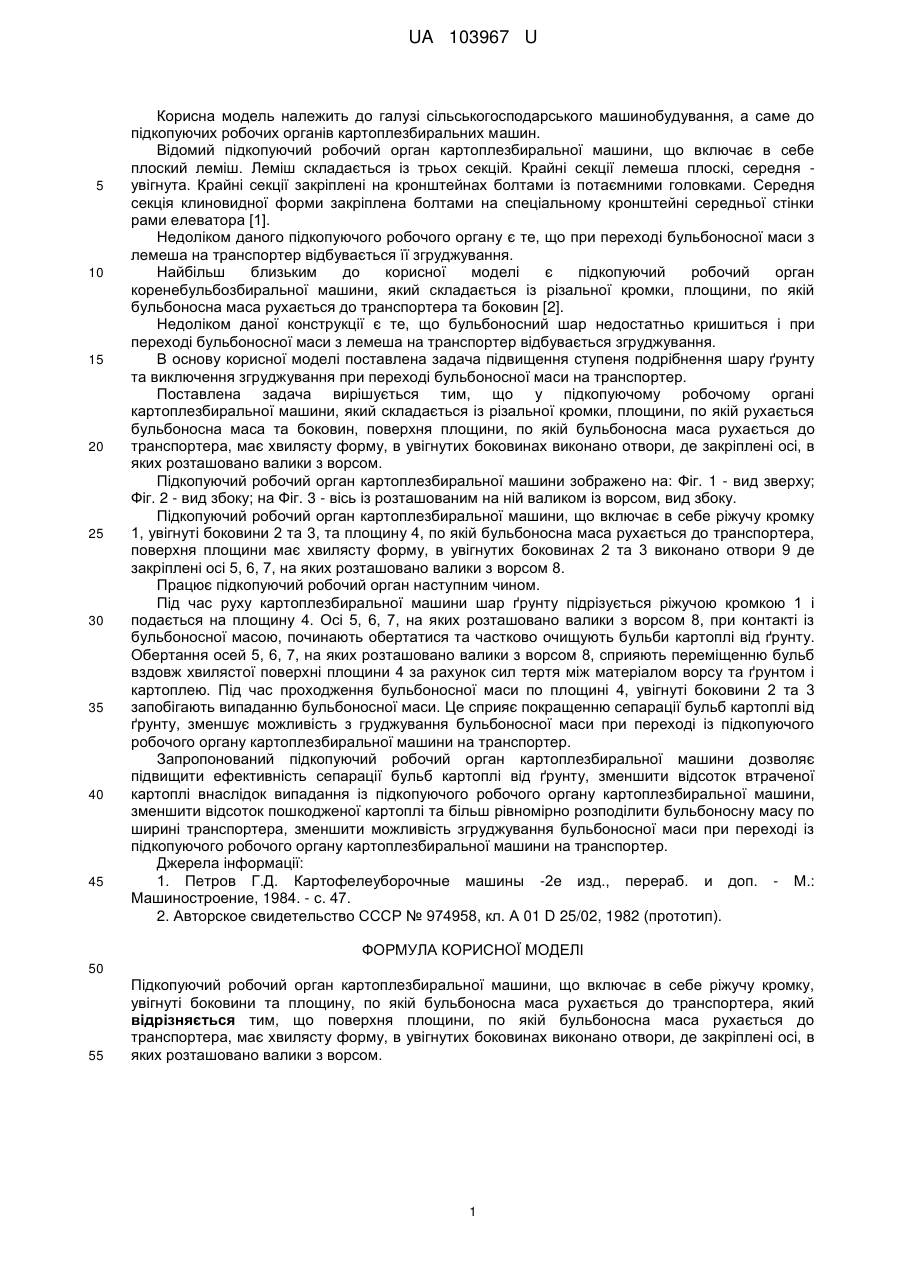

Реферат: UA 103967 U UA 103967 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі сільськогосподарського машинобудування, а саме до підкопуючих робочих органів картоплезбиральних машин. Відомий підкопуючий робочий орган картоплезбиральної машини, що включає в себе плоский леміш. Леміш складається із трьох секцій. Крайні секції лемеша плоскі, середня увігнута. Крайні секції закріплені на кронштейнах болтами із потаємними головками. Середня секція клиновидної форми закріплена болтами на спеціальному кронштейні середньої стінки рами елеватора [1]. Недоліком даного підкопуючого робочого органу є те, що при переході бульбоносної маси з лемеша на транспортер відбувається її згруджування. Найбільш близьким до корисної моделі є підкопуючий робочий орган коренебульбозбиральної машини, який складається із різальної кромки, площини, по якій бульбоносна маса рухається до транспортера та боковин [2]. Недоліком даної конструкції є те, що бульбоносний шар недостатньо кришиться і при переході бульбоносної маси з лемеша на транспортер відбувається згруджування. В основу корисної моделі поставлена задача підвищення ступеня подрібнення шару ґрунту та виключення згруджування при переході бульбоносної маси на транспортер. Поставлена задача вирішується тим, що у підкопуючому робочому органі картоплезбиральної машини, який складається із різальної кромки, площини, по якій рухається бульбоносна маса та боковин, поверхня площини, по якій бульбоносна маса рухається до транспортера, має хвилясту форму, в увігнутих боковинах виконано отвори, де закріплені осі, в яких розташовано валики з ворсом. Підкопуючий робочий орган картоплезбиральної машини зображено на: Фіг. 1 - вид зверху; Фіг. 2 - вид збоку; на Фіг. 3 - вісь із розташованим на ній валиком із ворсом, вид збоку. Підкопуючий робочий орган картоплезбиральної машини, що включає в себе ріжучу кромку 1, увігнуті боковини 2 та 3, та площину 4, по якій бульбоносна маса рухається до транспортера, поверхня площини має хвилясту форму, в увігнутих боковинах 2 та 3 виконано отвори 9 де закріплені осі 5, 6, 7, на яких розташовано валики з ворсом 8. Працює підкопуючий робочий орган наступним чином. Під час руху картоплезбиральної машини шар ґрунту підрізується ріжучою кромкою 1 і подається на площину 4. Осі 5, 6, 7, на яких розташовано валики з ворсом 8, при контакті із бульбоносної масою, починають обертатися та частково очищують бульби картоплі від ґрунту. Обертання осей 5, 6, 7, на яких розташовано валики з ворсом 8, сприяють переміщенню бульб вздовж хвилястої поверхні площини 4 за рахунок сил тертя між матеріалом ворсу та ґрунтом і картоплею. Під час проходження бульбоносної маси по площині 4, увігнуті боковини 2 та 3 запобігають випаданню бульбоносної маси. Це сприяє покращенню сепарації бульб картоплі від ґрунту, зменшує можливість з груджування бульбоносної маси при переході із підкопуючого робочого органу картоплезбиральної машини на транспортер. Запропонований підкопуючий робочий орган картоплезбиральної машини дозволяє підвищити ефективність сепарації бульб картоплі від ґрунту, зменшити відсоток втраченої картоплі внаслідок випадання із підкопуючого робочого органу картоплезбиральної машини, зменшити відсоток пошкодженої картоплі та більш рівномірно розподілити бульбоносну масу по ширині транспортера, зменшити можливість згруджування бульбоносної маси при переході із підкопуючого робочого органу картоплезбиральної машини на транспортер. Джерела інформації: 1. Петров Г.Д. Картофелеуборочные машины -2е изд., перераб. и доп. - М.: Машиностроение, 1984. - с. 47. 2. Авторское свидетельство СССР № 974958, кл. А 01 D 25/02, 1982 (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Підкопуючий робочий орган картоплезбиральної машини, що включає в себе ріжучу кромку, увігнуті боковини та площину, по якій бульбоносна маса рухається до транспортера, який відрізняється тим, що поверхня площини, по якій бульбоносна маса рухається до транспортера, має хвилясту форму, в увігнутих боковинах виконано отвори, де закріплені осі, в яких розташовано валики з ворсом. 1 UA 103967 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
