Спосіб отримання тривимірних полімерних виробів
Номер патенту: 104112
Опубліковано: 12.01.2016
Автори: Слєпцова Інна Леонідівна, Куриптя Ярослав Анатолійович, Савченко Богдан Михайлович, Сова Надія Володимирівна, Слєпцов Олександр Олегович
Формула / Реферат
Спосіб отримання тривимірних полімерних виробів, який включає пошарове формування виробу з розплаву полімеру на 3D принтері, який відрізняється тим, що як полімер використовують мононитку з еластифікованого поліаміду, армовану неперервним волокном, із ступенем наповнення 10-60 %.
Текст

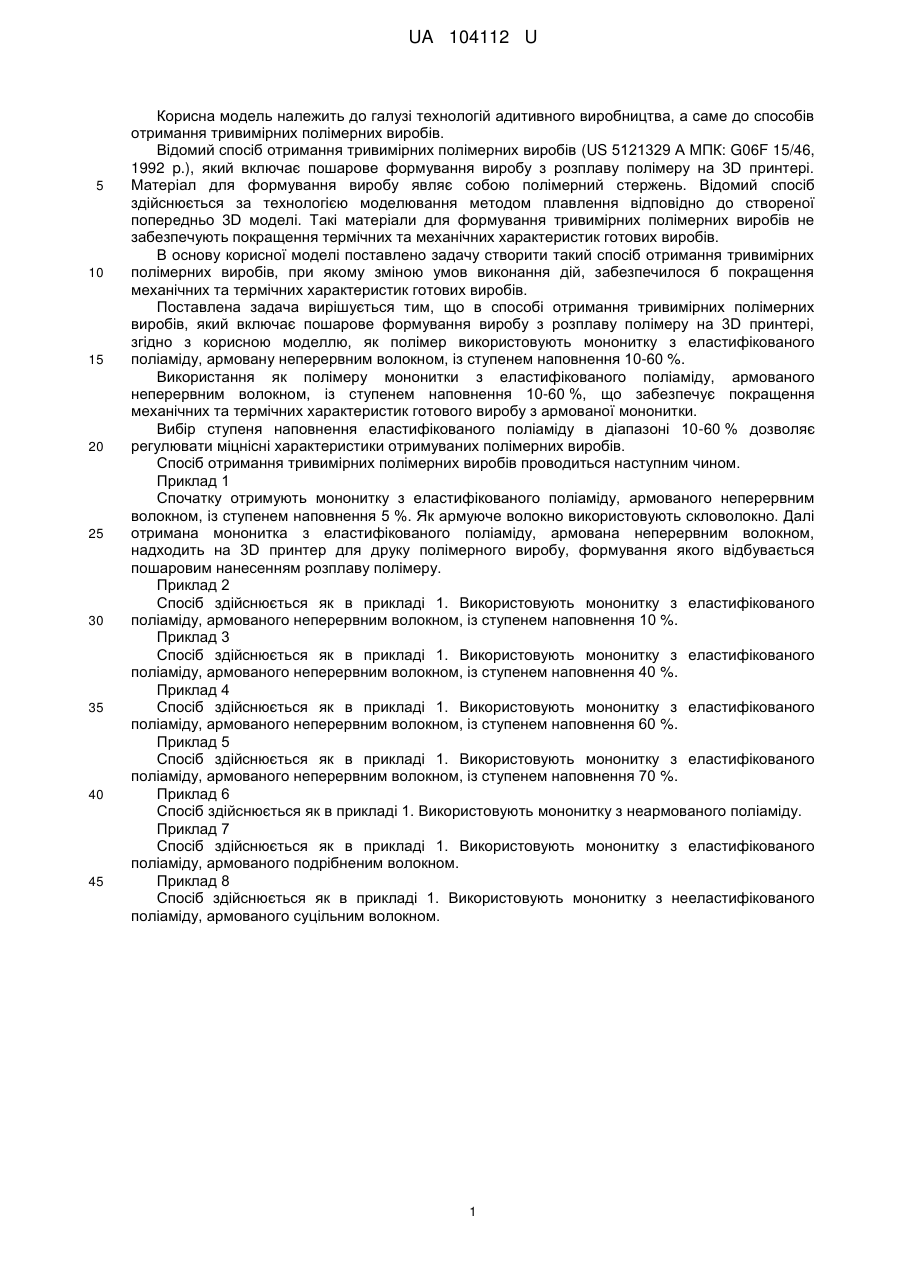

Реферат: Спосіб отримання тривимірних полімерних виробів, який включає пошарове формування виробу з розплаву полімеру на 3D-принтері. При цьому як полімер використовують мононитку з еластифікованого поліаміду, армовану неперервним волокном, із ступенем наповнення 1060 %. UA 104112 U (54) СПОСІБ ОТРИМАННЯ ТРИВИМІРНИХ ПОЛІМЕРНИХ ВИРОБІВ UA 104112 U UA 104112 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі технологій адитивного виробництва, а саме до способів отримання тривимірних полімерних виробів. Відомий спосіб отримання тривимірних полімерних виробів (US 5121329 А МПК: G06F 15/46, 1992 p.), який включає пошарове формування виробу з розплаву полімеру на 3D принтері. Матеріал для формування виробу являє собою полімерний стержень. Відомий спосіб здійснюється за технологією моделювання методом плавлення відповідно до створеної попередньо 3D моделі. Такі матеріали для формування тривимірних полімерних виробів не забезпечують покращення термічних та механічних характеристик готових виробів. В основу корисної моделі поставлено задачу створити такий спосіб отримання тривимірних полімерних виробів, при якому зміною умов виконання дій, забезпечилося б покращення механічних та термічних характеристик готових виробів. Поставлена задача вирішується тим, що в способі отримання тривимірних полімерних виробів, який включає пошарове формування виробу з розплаву полімеру на 3D принтері, згідно з корисною моделлю, як полімер використовують мононитку з еластифікованого поліаміду, армовану неперервним волокном, із ступенем наповнення 10-60 %. Використання як полімеру мононитки з еластифікованого поліаміду, армованого неперервним волокном, із ступенем наповнення 10-60 %, що забезпечує покращення механічних та термічних характеристик готового виробу з армованої мононитки. Вибір ступеня наповнення еластифікованого поліаміду в діапазоні 10-60 % дозволяє регулювати міцнісні характеристики отримуваних полімерних виробів. Спосіб отримання тривимірних полімерних виробів проводиться наступним чином. Приклад 1 Спочатку отримують мононитку з еластифікованого поліаміду, армованого неперервним волокном, із ступенем наповнення 5 %. Як армуюче волокно використовують скловолокно. Далі отримана мононитка з еластифікованого поліаміду, армована неперервним волокном, надходить на 3D принтер для друку полімерного виробу, формування якого відбувається пошаровим нанесенням розплаву полімеру. Приклад 2 Спосіб здійснюється як в прикладі 1. Використовують мононитку з еластифікованого поліаміду, армованого неперервним волокном, із ступенем наповнення 10 %. Приклад 3 Спосіб здійснюється як в прикладі 1. Використовують мононитку з еластифікованого поліаміду, армованого неперервним волокном, із ступенем наповнення 40 %. Приклад 4 Спосіб здійснюється як в прикладі 1. Використовують мононитку з еластифікованого поліаміду, армованого неперервним волокном, із ступенем наповнення 60 %. Приклад 5 Спосіб здійснюється як в прикладі 1. Використовують мононитку з еластифікованого поліаміду, армованого неперервним волокном, із ступенем наповнення 70 %. Приклад 6 Спосіб здійснюється як в прикладі 1. Використовують мононитку з неармованого поліаміду. Приклад 7 Спосіб здійснюється як в прикладі 1. Використовують мононитку з еластифікованого поліаміду, армованого подрібненим волокном. Приклад 8 Спосіб здійснюється як в прикладі 1. Використовують мононитку з нееластифікованого поліаміду, армованого суцільним волокном. 1 UA 104112 U Таблиця Характеристика отриманих зразків мононитки № 1 2 3 4 5 6 7 8 9 5 10 15 Полімер Еластифікований поліамід Еластифікований поліамід Еластифікований поліамід Еластифікований поліамід Еластифікований поліамід Еластифікований поліамід Еластифікований поліамід Нееластифікований поліамід Аналог Наповнювач Механічні характеристики Вміст наповнювача, Модуль Термостійкість, °C Міцність, % пружності, МПа МПа Неперервне скляне волокно Неперервне скляне волокно Неперервне скляне волокно Неперервне скляне волокно Неперервне скляне волокно 5 135 65 1680 150 40 80 1750 175 60 90 1800 180 70 90 1800 180 55 1500 120 40 60 1520 180 40 90 1800 180 Подрібнене скляне волокно Неперервне скляне волокно 1650 10 60 80 1600 150 При наповненні пластифікованого поліаміду неперервним скловолокном до 5,0 %, як видно з прикладу 1, не досягається потрібний рівень механічних характеристик у готовому виробі. Вміст наповнювача 70 % за прикладом 5 несуттєво покращує фізико-механічні властивості готового виробу та не змінюється термостабільність. Використання подрібненоговолокна в прикладі 7 приводить до забивання отвору сопла і отримання дефектних виробів або повного зупинення 3D принтера. За прикладом 8, використання не еластифікованого поліаміду робить неможливим намотування армованої мононитки на котушку через її високу жорсткість. За прикладом 6, ненаповнений еластифікований поліамід не дозволяє отримувати вироби з потрібними термічними характеристиками. Результати проведених досліджень показують, що наведені приклади 2, 3, 4 способу, який заявляється, забезпечують високу продуктивність процесу одержання полімерних виробів. Використання еластифікованого поліаміду дає можливість отримувати вироби, армовані суцільним волокном, що мають значно покращені механічні та термічні характеристики. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Спосіб отримання тривимірних полімерних виробів, який включає пошарове формування виробу з розплаву полімеру на 3D-принтері, який відрізняється тим, що як полімер використовують мононитку з еластифікованого поліаміду, армовану неперервним волокном, із ступенем наповнення 10-60 %. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
Автори англійськоюSova Nadia Volodymyrivna, Sleptsov Oleksandr Olehovych
Автори російськоюСова Надежда Владимировна, Слепцов Александр Олегович
МПК / Мітки
МПК: C08J 5/00
Мітки: тривимірних, отримання, виробів, спосіб, полімерних
