Спосіб дозованої фумігації продуктів фосфіном

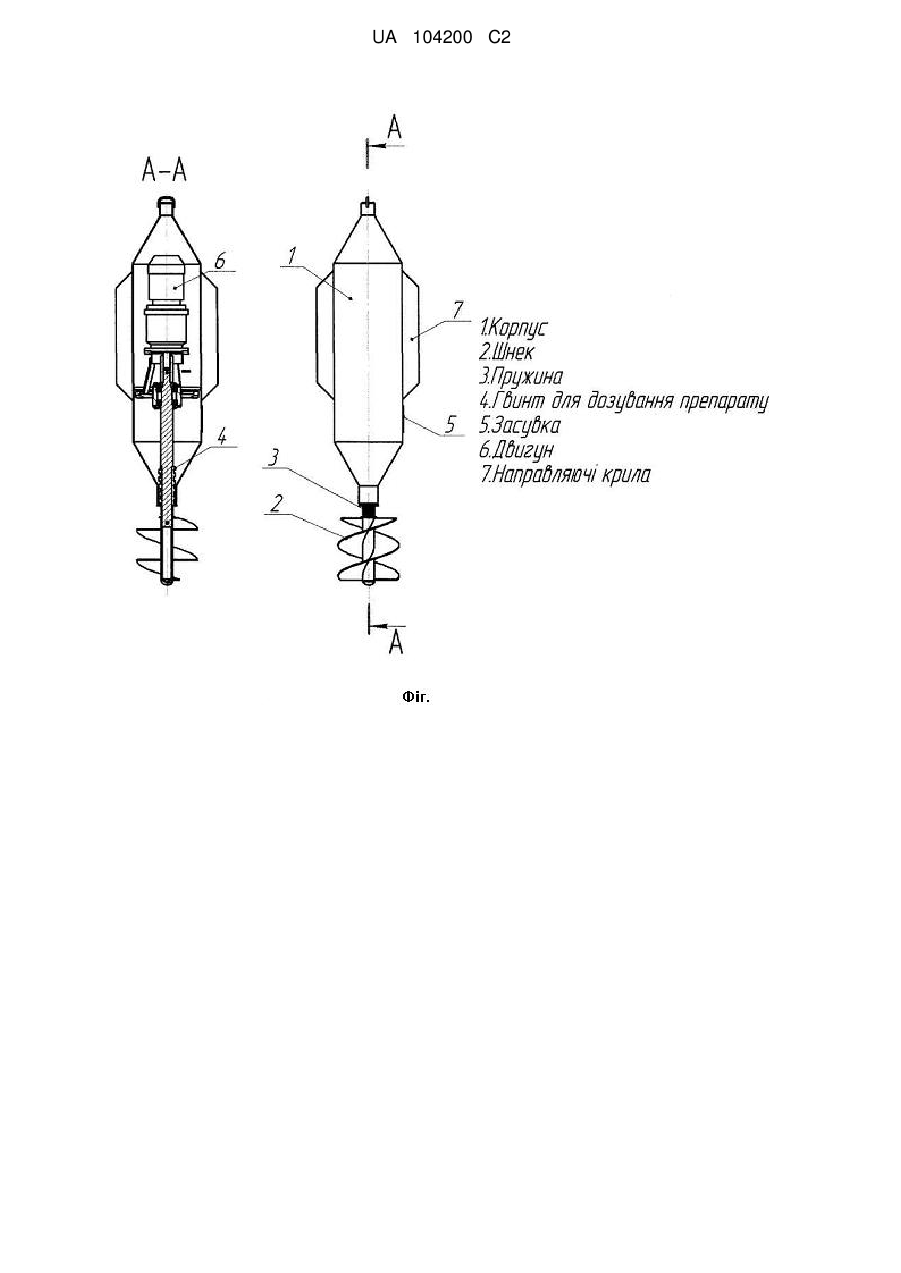

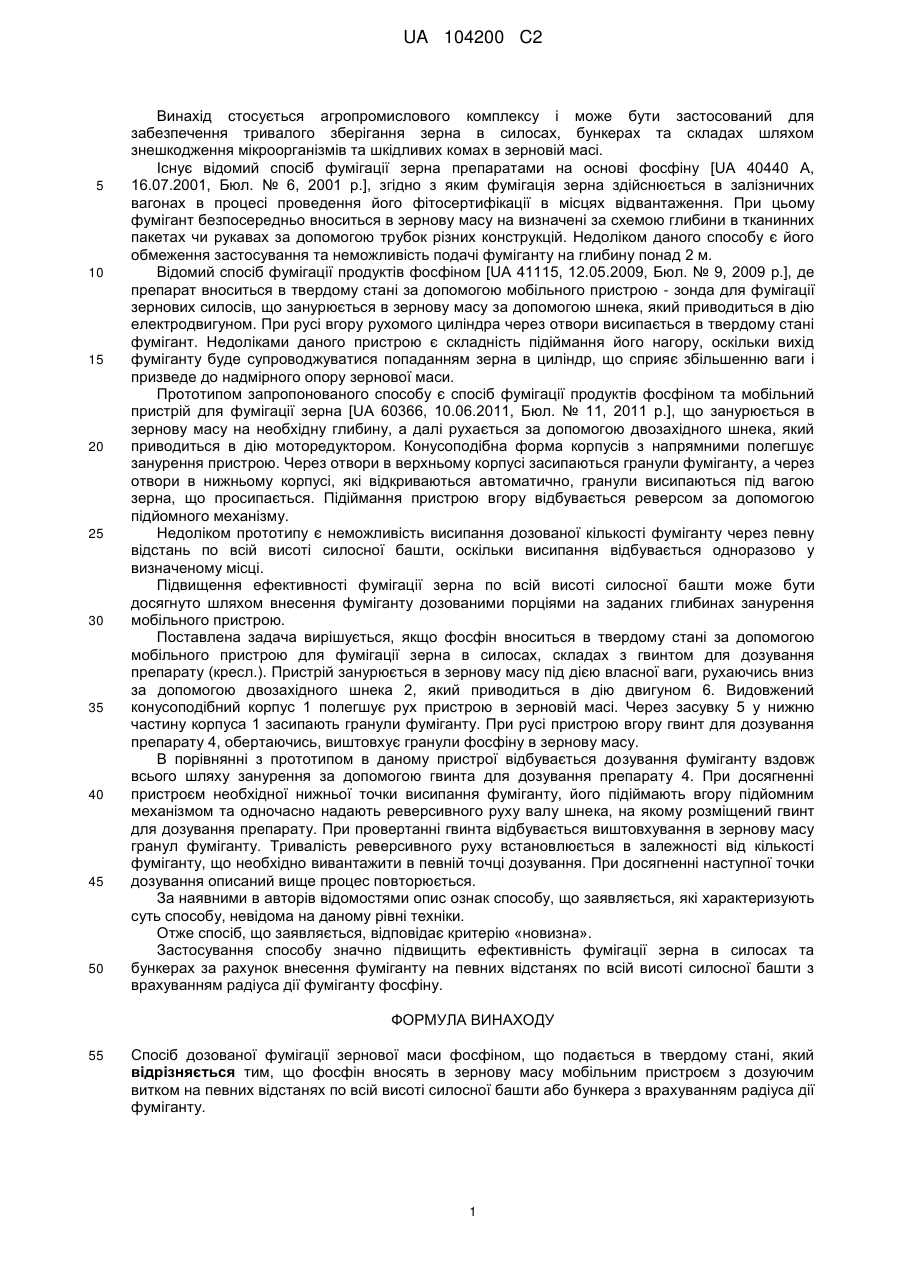

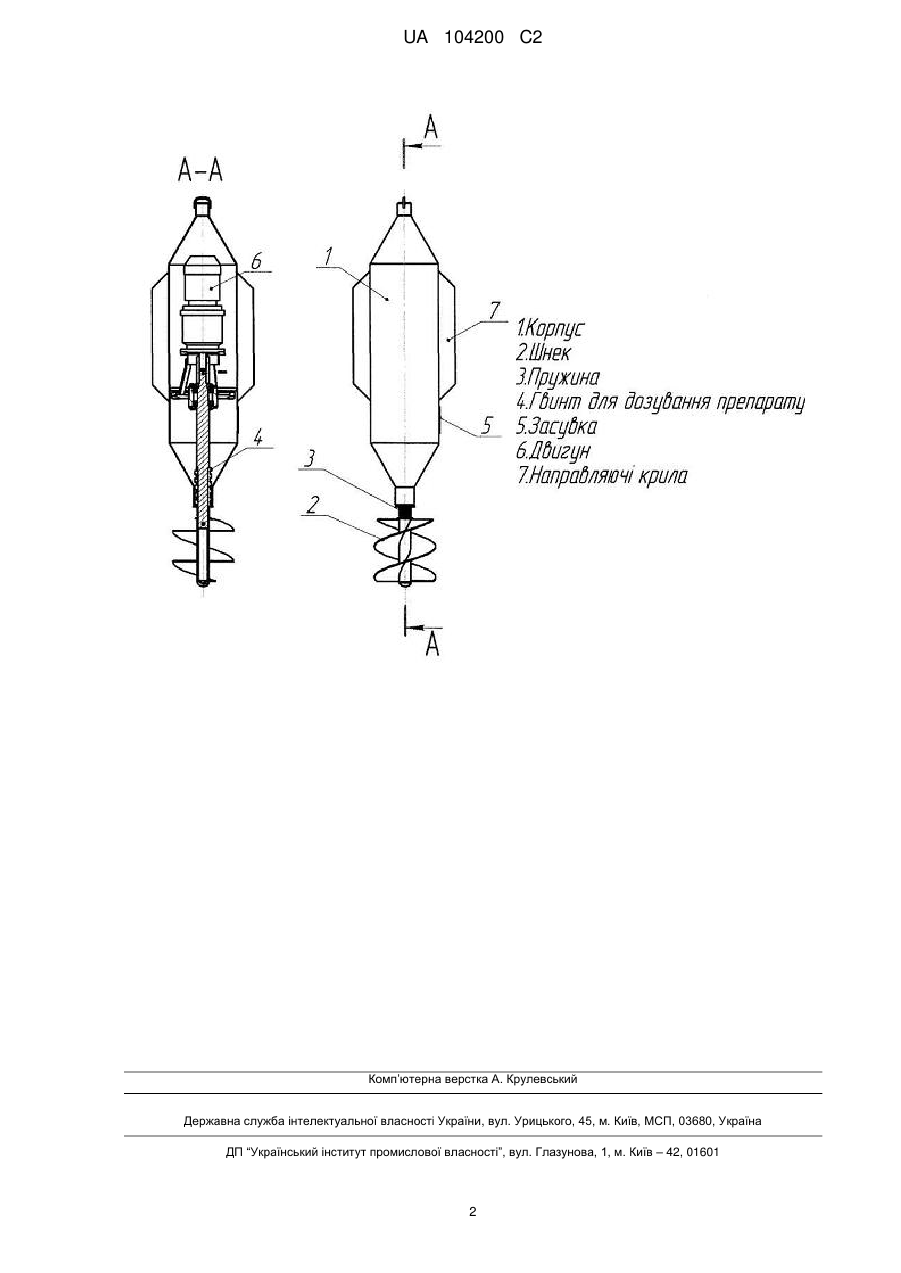

Реферат: Винахід належить до агропромислового комплексу, зокрема до способів знезараження зерна. Спосіб дозованої фумігації зернової маси фосфіном, який подається в твердому гранульованому стані, мобільним пристроєм з дозуючим витком на певних відстанях по всій висоті силосної башти або бункера з врахуванням радіуса дії фуміганту. UA 104200 C2 (12) UA 104200 C2 UA 104200 C2 5 10 15 20 25 30 35 40 45 50 Винахід стосується агропромислового комплексу і може бути застосований для забезпечення тривалого зберігання зерна в силосах, бункерах та складах шляхом знешкодження мікроорганізмів та шкідливих комах в зерновій масі. Існує відомий спосіб фумігації зерна препаратами на основі фосфіну [UA 40440 А, 16.07.2001, Бюл. № 6, 2001 p.], згідно з яким фумігація зерна здійснюється в залізничних вагонах в процесі проведення його фітосертифікації в місцях відвантаження. При цьому фумігант безпосередньо вноситься в зернову масу на визначені за схемою глибини в тканинних пакетах чи рукавах за допомогою трубок різних конструкцій. Недоліком даного способу є його обмеження застосування та неможливість подачі фуміганту на глибину понад 2 м. Відомий спосіб фумігації продуктів фосфіном [UA 41115, 12.05.2009, Бюл. № 9, 2009 p.], де препарат вноситься в твердому стані за допомогою мобільного пристрою - зонда для фумігації зернових силосів, що занурюється в зернову масу за допомогою шнека, який приводиться в дію електродвигуном. При русі вгору рухомого циліндра через отвори висипається в твердому стані фумігант. Недоліками даного пристрою є складність підіймання його нагору, оскільки вихід фуміганту буде супроводжуватися попаданням зерна в циліндр, що сприяє збільшенню ваги і призведе до надмірного опору зернової маси. Прототипом запропонованого способу є спосіб фумігації продуктів фосфіном та мобільний пристрій для фумігації зерна [UA 60366, 10.06.2011, Бюл. № 11, 2011 p.], що занурюється в зернову масу на необхідну глибину, а далі рухається за допомогою двозахідного шнека, який приводиться в дію моторедуктором. Конусоподібна форма корпусів з напрямними полегшує занурення пристрою. Через отвори в верхньому корпусі засипаються гранули фуміганту, а через отвори в нижньому корпусі, які відкриваються автоматично, гранули висипаються під вагою зерна, що просипається. Підіймання пристрою вгору відбувається реверсом за допомогою підйомного механізму. Недоліком прототипу є неможливість висипання дозованої кількості фуміганту через певну відстань по всій висоті силосної башти, оскільки висипання відбувається одноразово у визначеному місці. Підвищення ефективності фумігації зерна по всій висоті силосної башти може бути досягнуто шляхом внесення фуміганту дозованими порціями на заданих глибинах занурення мобільного пристрою. Поставлена задача вирішується, якщо фосфін вноситься в твердому стані за допомогою мобільного пристрою для фумігації зерна в силосах, складах з гвинтом для дозування препарату (кресл.). Пристрій занурюється в зернову масу під дією власної ваги, рухаючись вниз за допомогою двозахідного шнека 2, який приводиться в дію двигуном 6. Видовжений конусоподібний корпус 1 полегшує рух пристрою в зерновій масі. Через засувку 5 у нижню частину корпуса 1 засипають гранули фуміганту. При русі пристрою вгору гвинт для дозування препарату 4, обертаючись, виштовхує гранули фосфіну в зернову масу. В порівнянні з прототипом в даному пристрої відбувається дозування фуміганту вздовж всього шляху занурення за допомогою гвинта для дозування препарату 4. При досягненні пристроєм необхідної нижньої точки висипання фуміганту, його підіймають вгору підйомним механізмом та одночасно надають реверсивного руху валу шнека, на якому розміщений гвинт для дозування препарату. При провертанні гвинта відбувається виштовхування в зернову масу гранул фуміганту. Тривалість реверсивного руху встановлюється в залежності від кількості фуміганту, що необхідно вивантажити в певній точці дозування. При досягненні наступної точки дозування описаний вище процес повторюється. За наявними в авторів відомостями опис ознак способу, що заявляється, які характеризують суть способу, невідома на даному рівні техніки. Отже спосіб, що заявляється, відповідає критерію «новизна». Застосування способу значно підвищить ефективність фумігації зерна в силосах та бункерах за рахунок внесення фуміганту на певних відстанях по всій висоті силосної башти з врахуванням радіуса дії фуміганту фосфіну. ФОРМУЛА ВИНАХОДУ 55 Спосіб дозованої фумігації зернової маси фосфіном, що подається в твердому стані, який відрізняється тим, що фосфін вносять в зернову масу мобільним пристроєм з дозуючим витком на певних відстанях по всій висоті силосної башти або бункера з врахуванням радіуса дії фуміганту. 1 UA 104200 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
