Енергокомплекс системи “нкн”

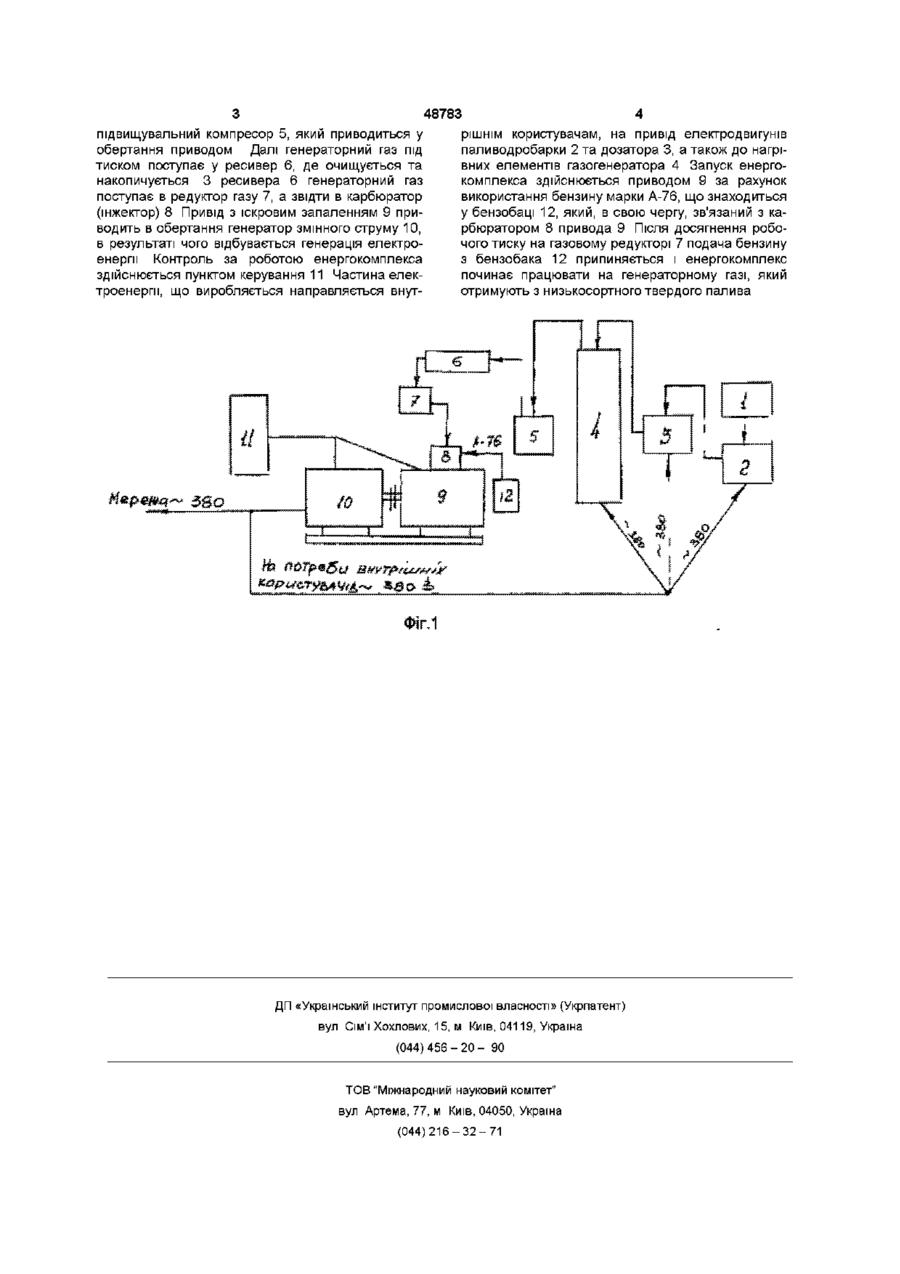

Енергокомплекс, що містить привід, з'єднаний з елеісгричним генератором, пульт керування і газово-паливну апаратуру, який відрізняється тим, що газово-паливна апаратура виконана у вигляді послідовно з'єднаних між собою паливодробарки з бункером, дозатора, газогенератора, підвищувального компресора, ресивера, редуктора газу та карбюратора приводу Винахід належить до області електровиробної техніки, може бути використаний в якості альтернативного джерела електричної енергії та знайти використання для забезпечення енергозбереження підприємств сільського господарства, ЛІСГОСПІВ, підприємств деревопереробки, харчової та хімічної промисловості Найбільш близькою до енергокомплексу, що заявляється по технічній суті та досягаемому технічному результату є автономна електростанція "ТНТ" (див Позитивне рішення по заявці № 2001042249), яка використовується для енергозабезпечення підприємств нафтогазової промисловості Ця електростанція містить привід, який з'єднаний з електричним генератором та систему контрольно-вимірювальної апаратури В якості приводу в ній використаний карбюраторний двигун, з'єднаний з газопаливною апаратурою Відома електростанція працює наступним чином В бензобак заливають бензин А-76 3 пульту керування станцією запускають привід (двигун), розігрівають його та доводять до робочих параметрів При досягненні номінальних параметрів двигуна з пульту керування переключають станцію на роботу від газового палива за допомогою газової паливної апаратури Після переходу у робочий режим на газовидному паливі з пульту управління виконують підключення до електростанції споживачів електроенергії Проте суттєвим недоліком цієї електростанції є неможливість використання для и роботи низькосортного твердого палива, такого як тирса, низькосортна деревина, вугільний пил та ш В основу винаходу поставлене завдання вдосконалити відому електростанцію шляхом и споря дження газогенератором та паливодробаркою и тим самим забезпечити и спроможність працювати на низькосортному паливі і знизити собівартість електроенергії, що виробляється Поставлене завдання вирішується тим, що в енергокомплексі, який містить привід, що з'єднаний з електричним генератором, пульт керування і газово-паливну апаратуру, згідно з винаходом, газово-паливна апаратура виконана у вигляді послідовно з'єднаних між собою паливодробарки з бункером, дозатора, газогенератора, підвищувального компресора, ресивера, редуктора газу та карбюратора приводу Суть винаходу пояснюється кресленням, на якому на фіг 1 схематично зображений енергокомплекс системи "НКН" Енергокомплекс містить послідовно з'єднані між собою бункер 1 паливодробилки 2, дозатор З, газогенератор 4, підвищувальний компресор 5, ресивер 6, редуктор газу 7 та карбюратор 8 приводу 9 Привід 9 з'єднаний з генератором змінного струму 10, що має пульт керування 11 В енергокомплекс входить також бензобак 12, що з'єднаний з карбюратором 8 Працює енергокомплекс, що заявляється наступним чином Тверде паливо подають у бункер 1 паливодробилки 2 В якості твердого палива використовують, наприклад, тирсу, низькосортну деревину, вугільний пил та ш Перемелене паливо поступає в дозатор 3, який здійснює його регульовану подачу в газогенератор 4 В газогенераторі 4 відбувається розклад твердого палива, при цьому виділяється СО, Нг та ІНШІ горючі з'єднання З газогенератора 4 генераторний газ поступає на СО 00 1^ 00 48783 підвищувальний компресор 5, який приводиться у обертання приводом Далі генераторний газ під тиском поступає у ресивер 6, де очищується та накопичується 3 ресивера 6 генераторний газ поступає в редуктор газу 7, а звідти в карбюратор (інжектор) 8 Привід з іскровим запаленням 9 приводить в обертання генератор змінного струму 10, в результаті чого відбувається генерація електроенергії Контроль за роботою енергокомплекса здійснюється пунктом керування 11 Частина електроенергії, що виробляється направляється внут рішнім користувачам, на привід електродвигунів паливодробарки 2 та дозатора 3, а також до нагрівних елементів газогенератора 4 Запуск енергокомплекса здійснюється приводом 9 за рахунок використання бензину марки А-76, що знаходиться у бензобаці 12, який, в свою чергу, зв'язаний з карбюратором 8 привода 9 Після досягнення робочого тиску на газовому редукторі 7 подача бензину з бензобака 12 припиняється і енергокомплекс починає працювати на генераторному газі, який отримують з низькосортного твердого палива ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
