Насадковий масообмінний апарат

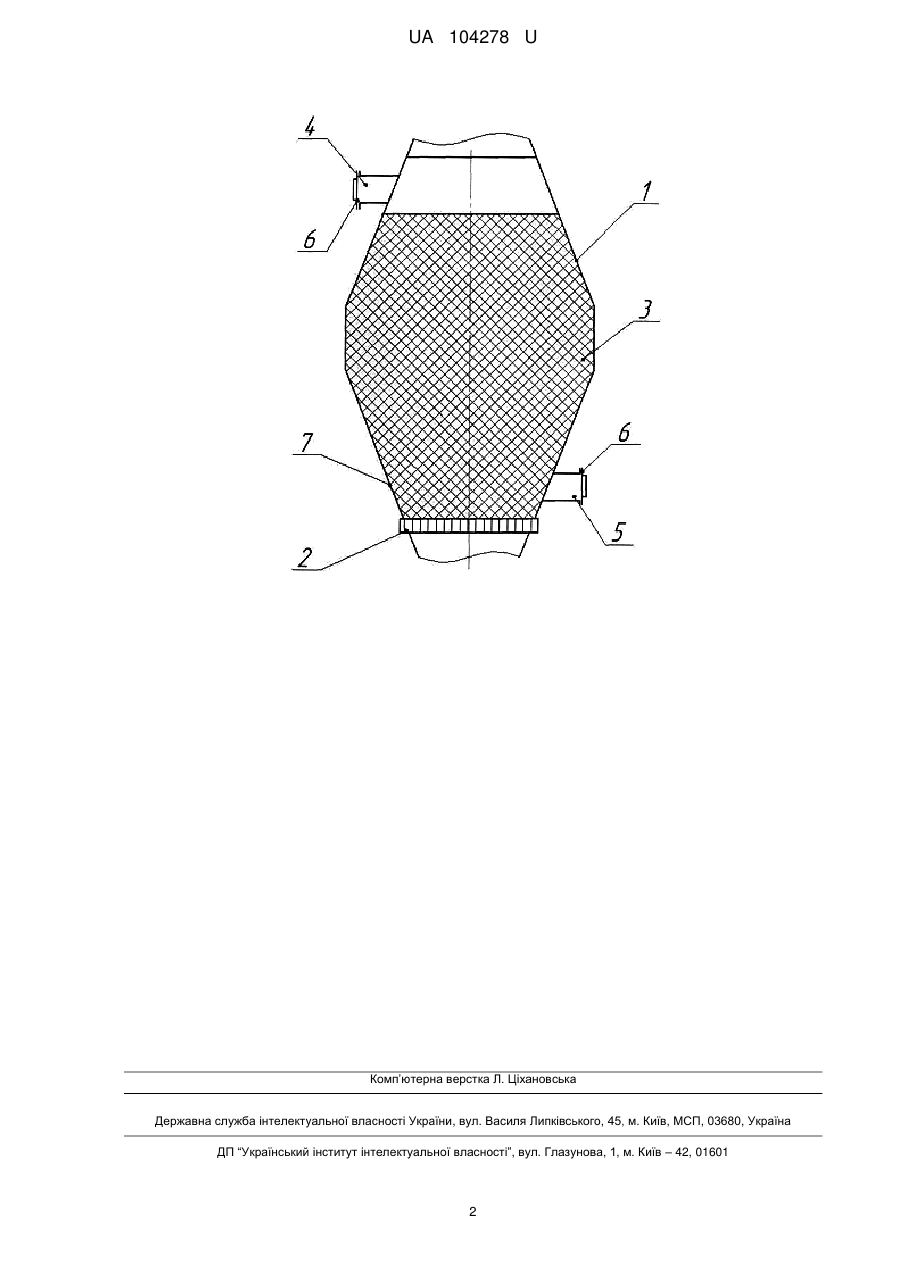

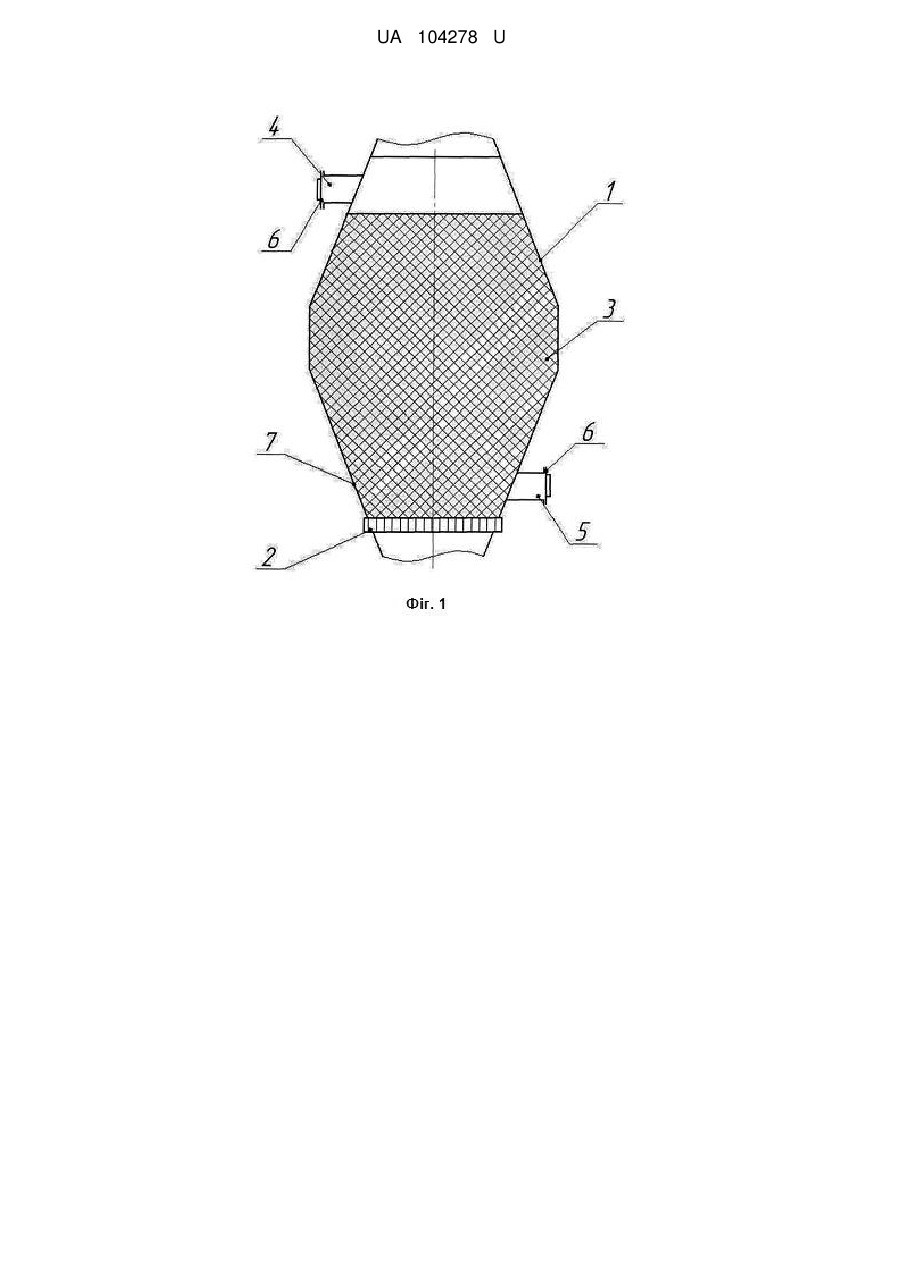

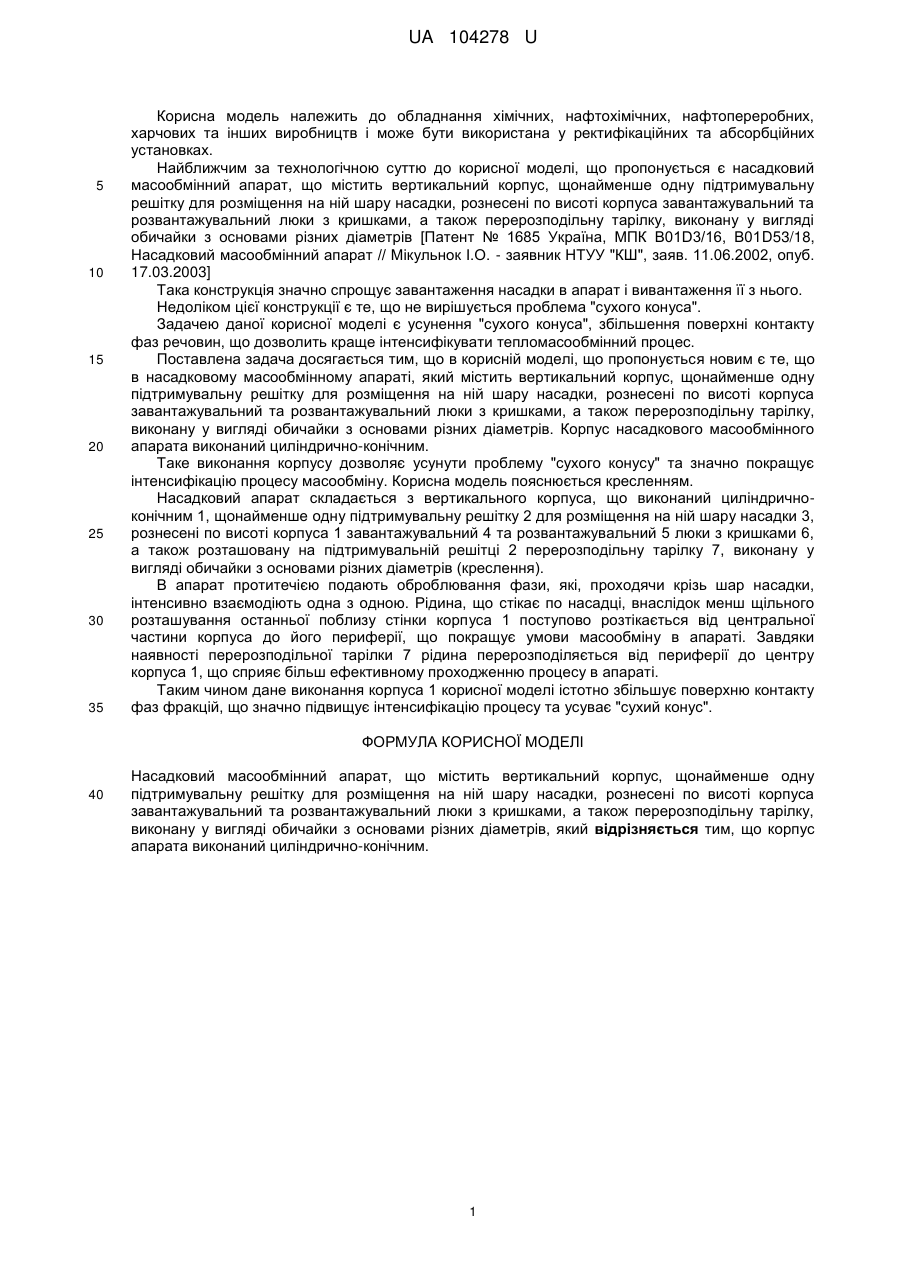

Реферат: Насадковий масообмінний апарат містить вертикальний корпус, щонайменше одну підтримувальну решітку для розміщення на ній шару насадки, рознесені по висоті корпуса завантажувальний та розвантажувальний люки з кришками, а також перерозподільну тарілку, виконану у вигляді обичайки з основами різних діаметрів. Корпус апарата виконаний циліндрично-конічним. UA 104278 U (54) НАСАДКОВИЙ МАСООБМІННИЙ АПАРАТ UA 104278 U UA 104278 U 5 10 15 20 25 30 35 Корисна модель належить до обладнання хімічних, нафтохімічних, нафтопереробних, харчових та інших виробництв і може бути використана у ректифікаційних та абсорбційних установках. Найближчим за технологічною суттю до корисної моделі, що пропонується є насадковий масообмінний апарат, що містить вертикальний корпус, щонайменше одну підтримувальну решітку для розміщення на ній шару насадки, рознесені по висоті корпуса завантажувальний та розвантажувальний люки з кришками, а також перерозподільну тарілку, виконану у вигляді обичайки з основами різних діаметрів [Патент № 1685 Україна, МПК B01D3/16, B01D53/18, Насадковий масообмінний апарат // Мікульнок І.О. - заявник НТУУ "КШ", заяв. 11.06.2002, опуб. 17.03.2003] Така конструкція значно спрощує завантаження насадки в апарат і вивантаження її з нього. Недоліком цієї конструкції є те, що не вирішується проблема "сухого конуса". Задачею даної корисної моделі є усунення "сухого конуса", збільшення поверхні контакту фаз речовин, що дозволить краще інтенсифікувати тепломасообмінний процес. Поставлена задача досягається тим, що в корисній моделі, що пропонується новим є те, що в насадковому масообмінному апараті, який містить вертикальний корпус, щонайменше одну підтримувальну решітку для розміщення на ній шару насадки, рознесені по висоті корпуса завантажувальний та розвантажувальний люки з кришками, а також перерозподільну тарілку, виконану у вигляді обичайки з основами різних діаметрів. Корпус насадкового масообмінного апарата виконаний циліндрично-конічним. Таке виконання корпусу дозволяє усунути проблему "сухого конусу" та значно покращує інтенсифікацію процесу масообміну. Корисна модель пояснюється кресленням. Насадковий апарат складається з вертикального корпуса, що виконаний циліндричноконічним 1, щонайменше одну підтримувальну решітку 2 для розміщення на ній шару насадки 3, рознесені по висоті корпуса 1 завантажувальний 4 та розвантажувальний 5 люки з кришками 6, а також розташовану на підтримувальній решітці 2 перерозподільну тарілку 7, виконану у вигляді обичайки з основами різних діаметрів (креслення). В апарат протитечією подають оброблювання фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною. Рідина, що стікає по насадці, внаслідок менш щільного розташування останньої поблизу стінки корпуса 1 поступово розтікається від центральної частини корпуса до його периферії, що покращує умови масообміну в апараті. Завдяки наявності перерозподільної тарілки 7 рідина перерозподіляється від периферії до центру корпуса 1, що сприяє більш ефективному проходженню процесу в апараті. Таким чином дане виконання корпуса 1 корисної моделі істотно збільшує поверхню контакту фаз фракцій, що значно підвищує інтенсифікацію процесу та усуває "сухий конус". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Насадковий масообмінний апарат, що містить вертикальний корпус, щонайменше одну підтримувальну решітку для розміщення на ній шару насадки, рознесені по висоті корпуса завантажувальний та розвантажувальний люки з кришками, а також перерозподільну тарілку, виконану у вигляді обичайки з основами різних діаметрів, який відрізняється тим, що корпус апарата виконаний циліндрично-конічним. 1 UA 104278 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
