Насадковий апарат для проведення тепломасообмінного процесу
Формула / Реферат
Насадковий апарат для проведення тепломасообмінного процесу, що містить порожнистий корпус, споряджений патрубками і заповнений насадкою, який відрізняється тим, що порожнистий корпус виконано з немагнетного матеріалу, із зовнішнього боку зазначеного корпуса на ділянці розміщення насадки змонтовано котушку індуктивності, а насадку виконано з магнетного матеріалу з точкою Кюрі, що відповідає температурі перебігу тепломасообмінного процесу.
Текст

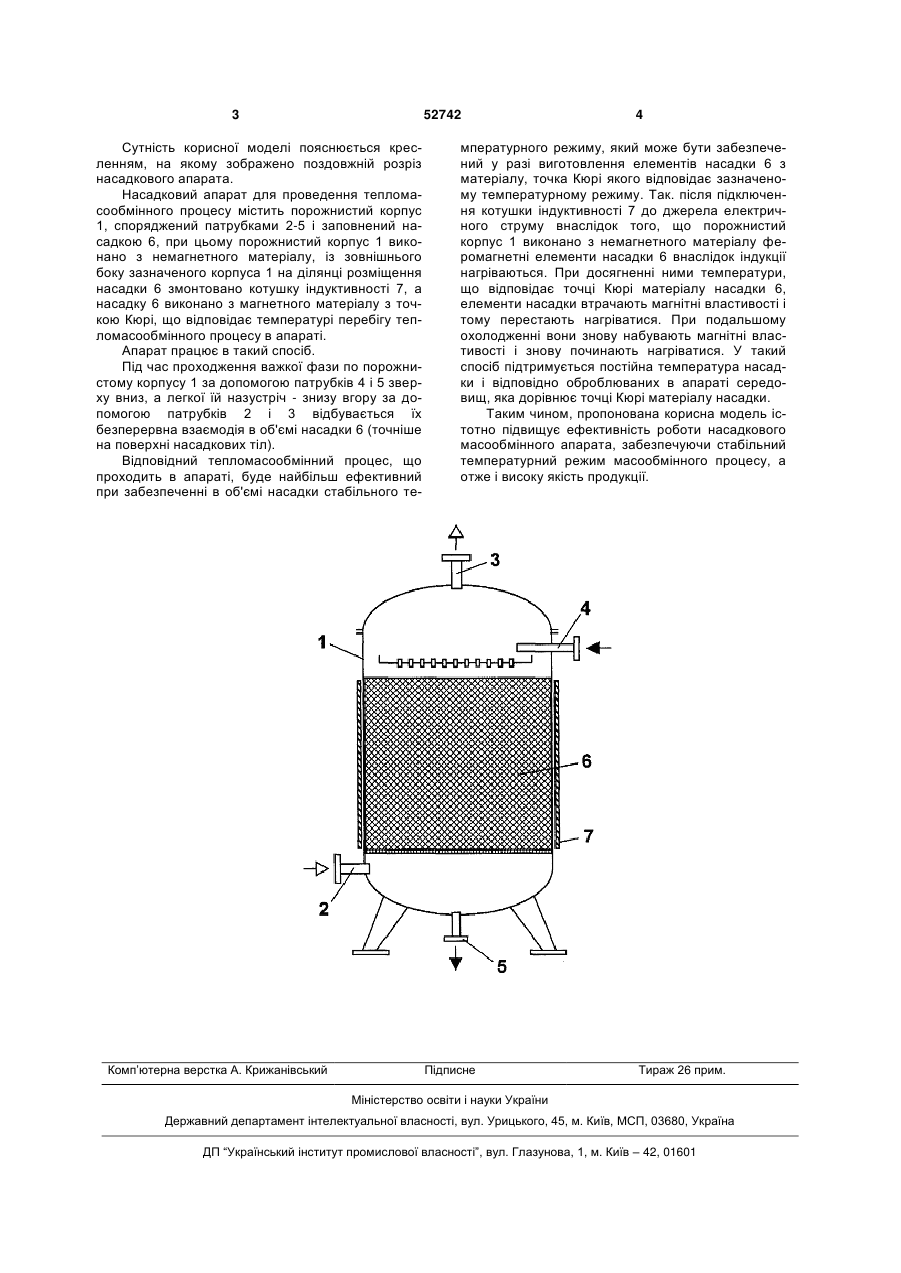

Насадковий апарат для проведення тепломасообмінного процесу, що містить порожнистий 3 52742 Сутність корисної моделі пояснюється кресленням, на якому зображено поздовжній розріз насадкового апарата. Насадковий апарат для проведення тепломасообмінного процесу містить порожнистий корпус 1, споряджений патрубками 2-5 і заповнений насадкою 6, при цьому порожнистий корпус 1 виконано з немагнетного матеріалу, із зовнішнього боку зазначеного корпуса 1 на ділянці розміщення насадки 6 змонтовано котушку індуктивності 7, а насадку 6 виконано з магнетного матеріалу з точкою Кюрі, що відповідає температурі перебігу тепломасообмінного процесу в апараті. Апарат працює в такий спосіб. Під час проходження важкої фази по порожнистому корпусу 1 за допомогою патрубків 4 і 5 зверху вниз, а легкої їй назустріч - знизу вгору за допомогою патрубків 2 і 3 відбувається їх безперервна взаємодія в об'ємі насадки 6 (точніше на поверхні насадкових тіл). Відповідний тепломасообмінний процес, що проходить в апараті, буде найбільш ефективний при забезпеченні в об'ємі насадки стабільного те Комп’ютерна верстка А. Крижанівський 4 мпературного режиму, який може бути забезпечений у разі виготовлення елементів насадки 6 з матеріалу, точка Кюрі якого відповідає зазначеному температурному режиму. Так. після підключення котушки індуктивності 7 до джерела електричного струму внаслідок того, що порожнистий корпус 1 виконано з немагнетного матеріалу феромагнетні елементи насадки 6 внаслідок індукції нагріваються. При досягненні ними температури, що відповідає точці Кюрі матеріалу насадки 6, елементи насадки втрачають магнітні властивості і тому перестають нагріватися. При подальшому охолодженні вони знову набувають магнітні властивості і знову починають нагріватися. У такий спосіб підтримується постійна температура насадки і відповідно оброблюваних в апараті середовищ, яка дорівнює точці Кюрі матеріалу насадки. Таким чином, пропонована корисна модель істотно підвищує ефективність роботи насадкового масообмінного апарата, забезпечуючи стабільний температурний режим масообмінного процесу, а отже і високу якість продукції. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPacked apparatus for heat-mass exchange process
Автори англійськоюMikulionok Ihor Olehovych
Назва патенту російськоюНасадочный аппарат для проведения тепломассообменного процесса
Автори російськоюМикуленок Игорь Олегович
МПК / Мітки
МПК: B01D 53/18, B01D 11/04, B01D 3/14
Мітки: проведення, насадковий, процесу, тепломасообмінного, апарат
