Насадковий масообмінний апарат

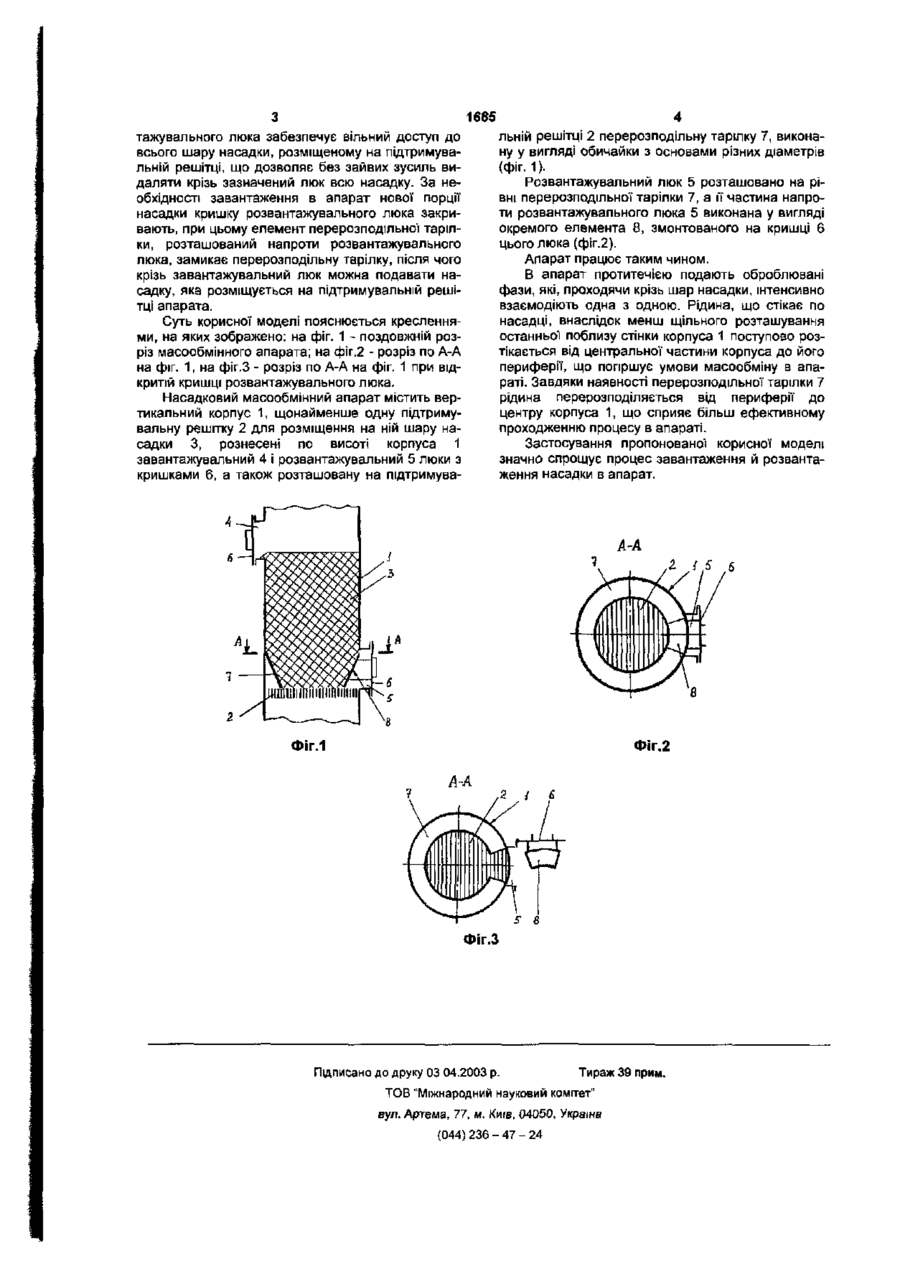

Насадковий масообмінний апарат, що містить вертикальний корпус, щонайменше одну підтримувальну решітку для розміщення на ній шару насадки, рознесені по висоті корпуса завантажувальний і розвантажувальний люки з кришками, а також перерозподільну тарілку, виконану у вигляді обичайки з основами різних діаметрів, який відрізняється тим, що перерозподіпьна тарілка розміщена на підтримувальній решітці, розвантажувальний люк розташовано на рівні перерозподільної тарілки, а частина перерозподільної тарілки напроти розвантажувального люка виконана у вигляді окремого елемента, змонтованого на кришці цього люка. Корисна модель належить до обладнання хімічних, харчових і споріднених виробництв, зокрема до тепломасообмінних апаратів І може бути використана в ректифікаційних і абсорбційних установках. Відомий насадковий масообмінний апарат, що містить вертикальний корпус, щонайменше одну підтримувальну решітку для розміщення на ній шару насадки, рознесеш по висоті корпуса завантажувальний і розвантажувальний люки з кришками, а також перерозподільну тарілку, виконану у вигляді обичайки з основами різних діаметрів і розташовану під підтримувальною решіткою [Основные процессы и аппараты химической технологии: Пособие по проектированию / Под ред. Ю.И.Дытнерского. - М.: Химия, 1991. - С.474-475]. Цей аппарат внаслідок розташування перерозподільної тарілки під підтримувальною решіткою має значну висоту, а отже і матеріалоємність. Найбільш близьким до пропонованого технічного рішення є насадковий масообмінний апарат, що містить вертикальний корпус, щонайменше одну підтримувальну решітку для розміщення на ній шару насадки, рознесеш по висоті корпуса завантажувальний і розвантажувальний люки з кришками, а також перерозподільну тарілку, виконану у вигляді обичайки з основами різних діаметрів і розташовану над підтримувальною решіткою в шарі насадки [Тютюнников А.Б., Товажнянский Л.Л., Готлинская А.П. Контактные элементы моссообменных колонн: Учеб. пособие. - К.: ИСИО, 1993. - 190с, рис.3.1]. Цей апарат внаслідок розташування перерозподільної" тарілки над підтримувальною решіткою (а саме в шарі насадки) має меншу, порівняно з аналогом, що розглянуто, висоту. Проте таке розташування перерозподільної тарілки значно ускладнює завантаження насадки в апарат і вивантаження її з нього, особливо вивантаження насадки, розташованої між перерозподільною тарілкою й підтримувальною решіткою. В основу корисної" моделі покладено задачу вдосконалити насадковий масообмінний апарат, в якому його нове конструктивне виконання значно спростило б завантаження насадки в апарат і вивантаження її з нього. Поставлена задача вирішується тим, що в насадко вому масообмін но му апараті, що містить вертикальний корпус, щонайменше одну підтримувальну решітку для розміщення на ній шару насадки, рознесені по висоті корпуса завантажувальний і розвантажувальний люки з кришками, а також розташовану над підтримувальною решіткою перерозподільну тарілку, виконану у вигляді обичайки з основами різних діаметрів, згідно з пропонованою корисною моделлю новим є те, що перерозподільна тарілка розміщена на підтримувальній решітці, розвантажувальний люк розташовано на рівні перерозподільної тарілки, а частина перерозподільної тарілки напроти розвантажувального люка виконана у вигляді окремого елемента, змонтованого на кришці цього люка. Використання масообмінного апарата із зазначеними ознаками при відкритій кришці розван ю 00 1685 тажувального люка забезпечує вільний доступ до всього шару насадки, розміщеному на підтримувальній решітці, що дозволяє без зайвих зусиль видаляти крізь зазначений люк всю насадку. За необхідності завантаження в апарат нової порції насадки кришку розвантажувального люка закривають, при цьому елемент перерозподільної тарілки, розташований напроти розвантажувального люка, замикає перерозподільну тарілку, після чого крізь завантажувальний люк можна подавати насадку, яка розміщується на підтримувальній решітці апарата. Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - поздовжній розріз масообмінного апарата; на фіг.2 - розріз по А-А на фіг. 1, на фіг.З - розріз по А-А на фіг. 1 при відкритій кришці розвантажувального люка. Насадковии масообміннии апарат містить вертикальний корпус 1, щонайменше одну підтримувальну решітку 2 для розміщення на ній шару насадки 3, рознесені по висоті корпуса 1 завантажувальний 4 і розвантажувальний 5 люки з кришками 6, а також розташовану на підтримува льній решітці 2 перерозподільну тарілку 7, виконану у вигляді обичайки з основами різних діаметрів (фіг. 1). Розвантажувальний люк 5 розташовано на рівні перерозподільної тарілки 7, а її частина напроти розвантажувального люка 5 виконана у вигляді окремого елемента 8, змонтованого на кришці 6 цього люка (фіг.2). Апарат працює таким чином. В апарат протитечією подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною. Рідина, що стікає по насадці, внаслідок менш щільного розташування останньої поблизу стінки корпуса 1 поступово розтікається від центральної частини корпуса до його периферії, що погіршує умови масообміну в апараті. Завдяки наявності перерозподільної тарілки 7 рідина перерозподіляється від периферії до центру корпуса 1, що сприяє більш ефективному проходженню процесу в апараті. Застосування пропонованої корисної моделі значно спрощує процес завантаження й розвантаження насадки в апарат. А-А .S .6 Фіг.1 Фіг.2 Фіг.З Підписано до друку 03 04.2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
