Інструмент для імплантації штучних суглобів

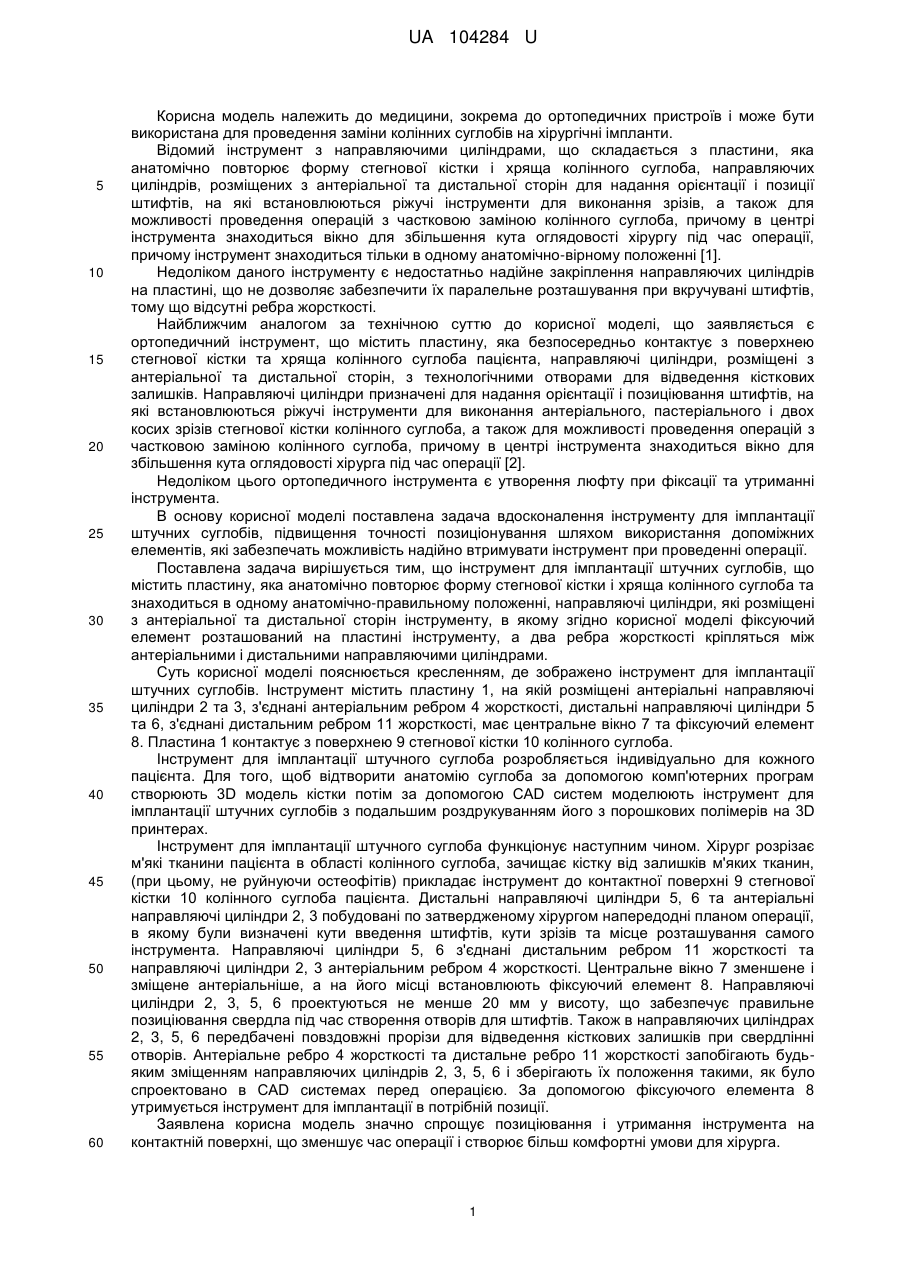

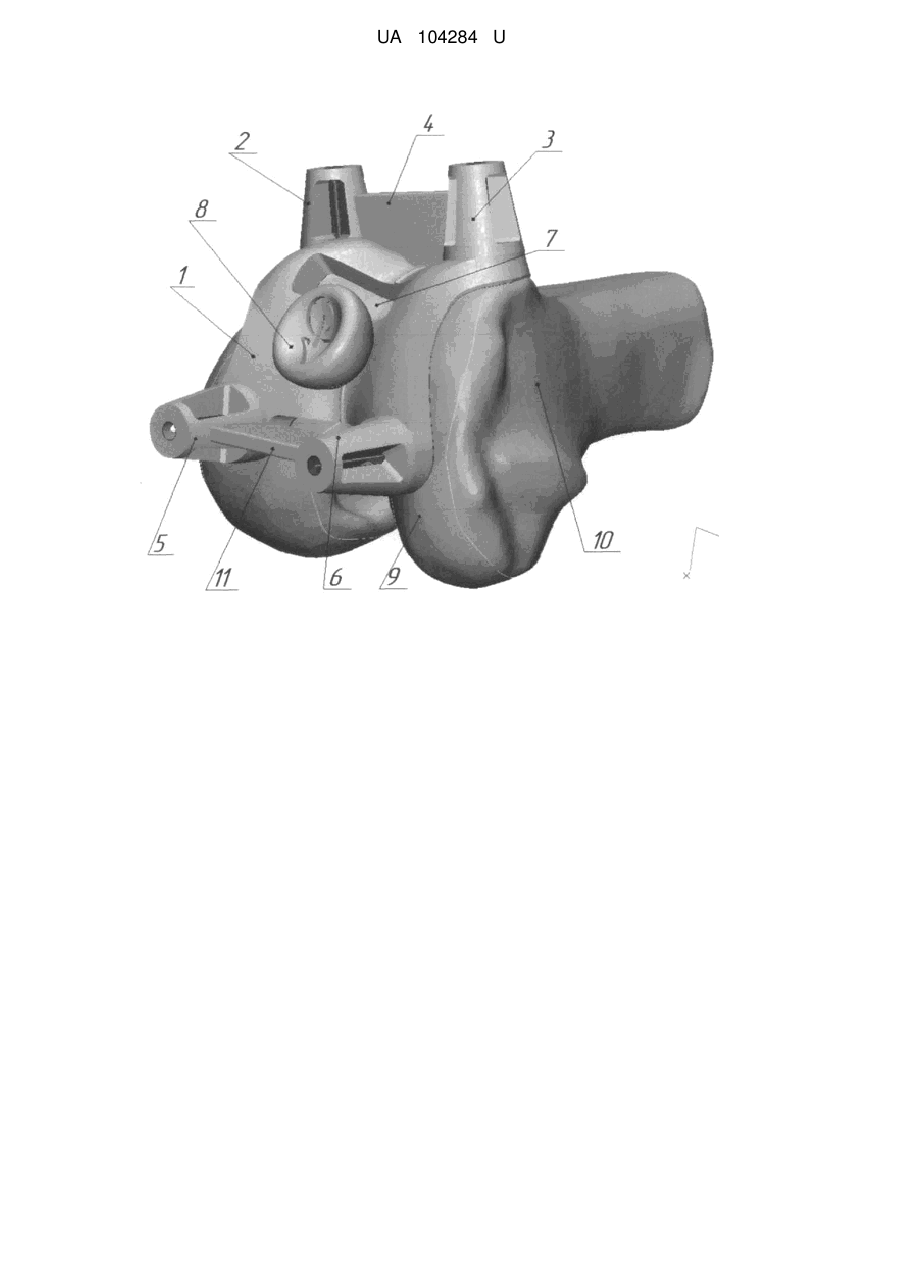

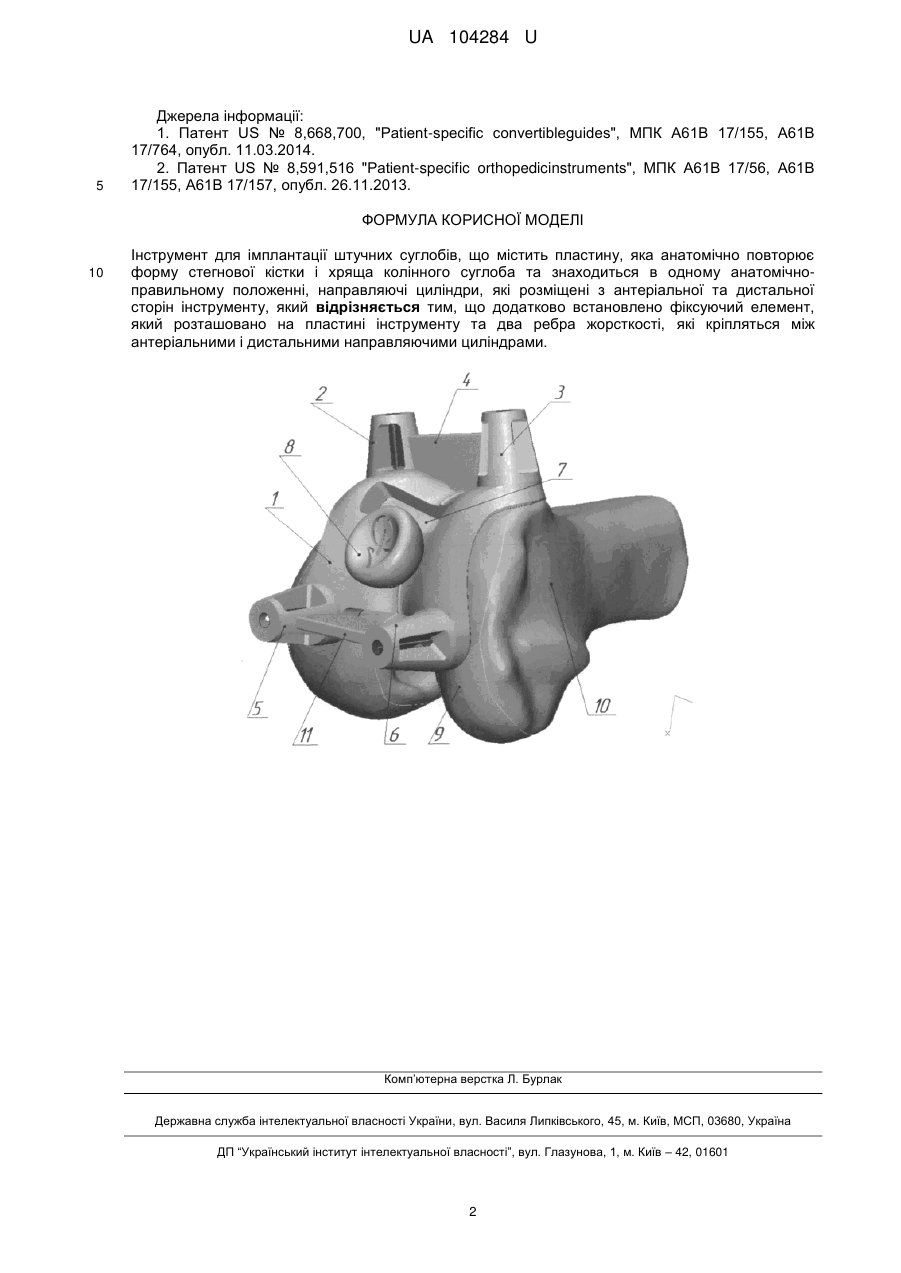

Реферат: Інструмент для імплантації штучних суглобів містить пластину, яка анатомічно повторює форму стегнової кістки і хряща колінного суглоба та знаходиться в одному анатомічно-правильному положенні, направляючі циліндри, які розміщені з антеріальної та дистальної сторін інструменту. Також додатково встановлено фіксуючий елемент, який розташовано на пластині інструменту та два ребра жорсткості, які кріпляться між антеріальними і дистальними направляючими циліндрами. UA 104284 U (54) ІНСТРУМЕНТ ДЛЯ ІМПЛАНТАЦІЇ ШТУЧНИХ СУГЛОБІВ UA 104284 U UA 104284 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, зокрема до ортопедичних пристроїв і може бути використана для проведення заміни колінних суглобів на хірургічні імпланти. Відомий інструмент з направляючими циліндрами, що складається з пластини, яка анатомічно повторює форму стегнової кістки і хряща колінного суглоба, направляючих циліндрів, розміщених з антеріальної та дистальної сторін для надання орієнтації і позиції штифтів, на які встановлюються ріжучі інструменти для виконання зрізів, а також для можливості проведення операцій з частковою заміною колінного суглоба, причому в центрі інструмента знаходиться вікно для збільшення кута оглядовості хірургу під час операції, причому інструмент знаходиться тільки в одному анатомічно-вірному положенні [1]. Недоліком даного інструменту є недостатньо надійне закріплення направляючих циліндрів на пластині, що не дозволяє забезпечити їх паралельне розташування при вкручувані штифтів, тому що відсутні ребра жорсткості. Найближчим аналогом за технічною суттю до корисної моделі, що заявляється є ортопедичний інструмент, що містить пластину, яка безпосередньо контактує з поверхнею стегнової кістки та хряща колінного суглоба пацієнта, направляючі циліндри, розміщені з антеріальної та дистальної сторін, з технологічними отворами для відведення кісткових залишків. Направляючі циліндри призначені для надання орієнтації і позиціювання штифтів, на які встановлюються ріжучі інструменти для виконання антеріального, пастеріального і двох косих зрізів стегнової кістки колінного суглоба, а також для можливості проведення операцій з частковою заміною колінного суглоба, причому в центрі інструмента знаходиться вікно для збільшення кута оглядовості хірурга під час операції [2]. Недоліком цього ортопедичного інструмента є утворення люфту при фіксації та утриманні інструмента. В основу корисної моделі поставлена задача вдосконалення інструменту для імплантації штучних суглобів, підвищення точності позиціонування шляхом використання допоміжних елементів, які забезпечать можливість надійно втримувати інструмент при проведенні операції. Поставлена задача вирішується тим, що інструмент для імплантації штучних суглобів, що містить пластину, яка анатомічно повторює форму стегнової кістки і хряща колінного суглоба та знаходиться в одному анатомічно-правильному положенні, направляючі циліндри, які розміщені з антеріальної та дистальної сторін інструменту, в якому згідно корисної моделі фіксуючий елемент розташований на пластині інструменту, а два ребра жорсткості кріпляться між антеріальними і дистальними направляючими циліндрами. Суть корисної моделі пояснюється кресленням, де зображено інструмент для імплантації штучних суглобів. Інструмент містить пластину 1, на якій розміщені антеріальні направляючі циліндри 2 та 3, з'єднані антеріальним ребром 4 жорсткості, дистальні направляючі циліндри 5 та 6, з'єднані дистальним ребром 11 жорсткості, має центральне вікно 7 та фіксуючий елемент 8. Пластина 1 контактує з поверхнею 9 стегнової кістки 10 колінного суглоба. Інструмент для імплантації штучного суглоба розробляється індивідуально для кожного пацієнта. Для того, щоб відтворити анатомію суглоба за допомогою комп'ютерних програм створюють 3D модель кістки потім за допомогою CAD систем моделюють інструмент для імплантації штучних суглобів з подальшим роздрукуванням його з порошкових полімерів на 3D принтерах. Інструмент для імплантації штучного суглоба функціонує наступним чином. Хірург розрізає м'які тканини пацієнта в області колінного суглоба, зачищає кістку від залишків м'яких тканин, (при цьому, не руйнуючи остеофітів) прикладає інструмент до контактної поверхні 9 стегнової кістки 10 колінного суглоба пацієнта. Дистальні направляючі циліндри 5, 6 та антеріальні направляючі циліндри 2, 3 побудовані по затвердженому хірургом напередодні планом операції, в якому були визначені кути введення штифтів, кути зрізів та місце розташування самого інструмента. Направляючі циліндри 5, 6 з'єднані дистальним ребром 11 жорсткості та направляючі циліндри 2, 3 антеріальним ребром 4 жорсткості. Центральне вікно 7 зменшене і зміщене антеріальніше, а на його місці встановлюють фіксуючий елемент 8. Направляючі циліндри 2, 3, 5, 6 проектуються не менше 20 мм у висоту, що забезпечує правильне позиціювання свердла під час створення отворів для штифтів. Також в направляючих циліндрах 2, 3, 5, 6 передбачені повздовжні прорізи для відведення кісткових залишків при свердлінні отворів. Антеріальне ребро 4 жорсткості та дистальне ребро 11 жорсткості запобігають будьяким зміщенням направляючих циліндрів 2, 3, 5, 6 і зберігають їх положення такими, як було спроектовано в CAD системах перед операцією. За допомогою фіксуючого елемента 8 утримується інструмент для імплантації в потрібній позиції. Заявлена корисна модель значно спрощує позиціювання і утримання інструмента на контактній поверхні, що зменшує час операції і створює більш комфортні умови для хірурга. 1 UA 104284 U 5 Джерела інформації: 1. Патент US № 8,668,700, "Patient-specific convertibleguides", МПК А61В 17/155, А61В 17/764, опубл. 11.03.2014. 2. Патент US № 8,591,516 "Patient-specific orthopedicinstruments", МПК A61B 17/56, A61B 17/155, A61В 17/157, опубл. 26.11.2013. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Інструмент для імплантації штучних суглобів, що містить пластину, яка анатомічно повторює форму стегнової кістки і хряща колінного суглоба та знаходиться в одному анатомічноправильному положенні, направляючі циліндри, які розміщені з антеріальної та дистальної сторін інструменту, який відрізняється тим, що додатково встановлено фіксуючий елемент, який розташовано на пластині інструменту та два ребра жорсткості, які кріпляться між антеріальними і дистальними направляючими циліндрами. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
